3.3 Η SM 111 μονταρισμένη σε ράγα DIN
Αν η SM 111 πρόκειται να μονταριστεί σε μια ράγα
DIN, πρέπει να τοποθετηθεί ένα kit No 96692709 στο
πίσω μέρος της SM 111. Βλέπε σελίδα 76.
3.4 Η SM 111 μονταρισμένη στην αντλία
1. Βλέπε το κωδικό γράμμα περιγραφής στην
πινακίδα της αντλίας.
2. Ρυθμίστε το διακόπτη DIP (θέση 11) της IO 111.
Βλέπε τις οδηγίες εγκατάστασης και λειτουργίας
της IO 111.
3. Συνδέστε την αντλία στην IO 111. Βλέπε το
διάγραμμα ηλεκτρικής σύνδεσης στη σελίδα 75.
3.5 Η SM 111 μονταρισμένη σε πίνακα
ελέγχου
1. Βλέπε το διάγραμμα ηλεκτρικής σύνδεσης της
αντλίας.
2. Συνδέστε τους αισθητήρες όπως περιγράφεται
στο μέρος 3.6 Σύνδεση των αισθητήρων.
Οι διακόπτες DIP (θέση 11) της IO 111 να τεθούν
σύμφωνα με την περιγραφή B. Βλέπε τις οδηγίες
εγκατάστασης και λειτουργίας της IO 111.
3.6 Σύνδεση των αισθητήρων

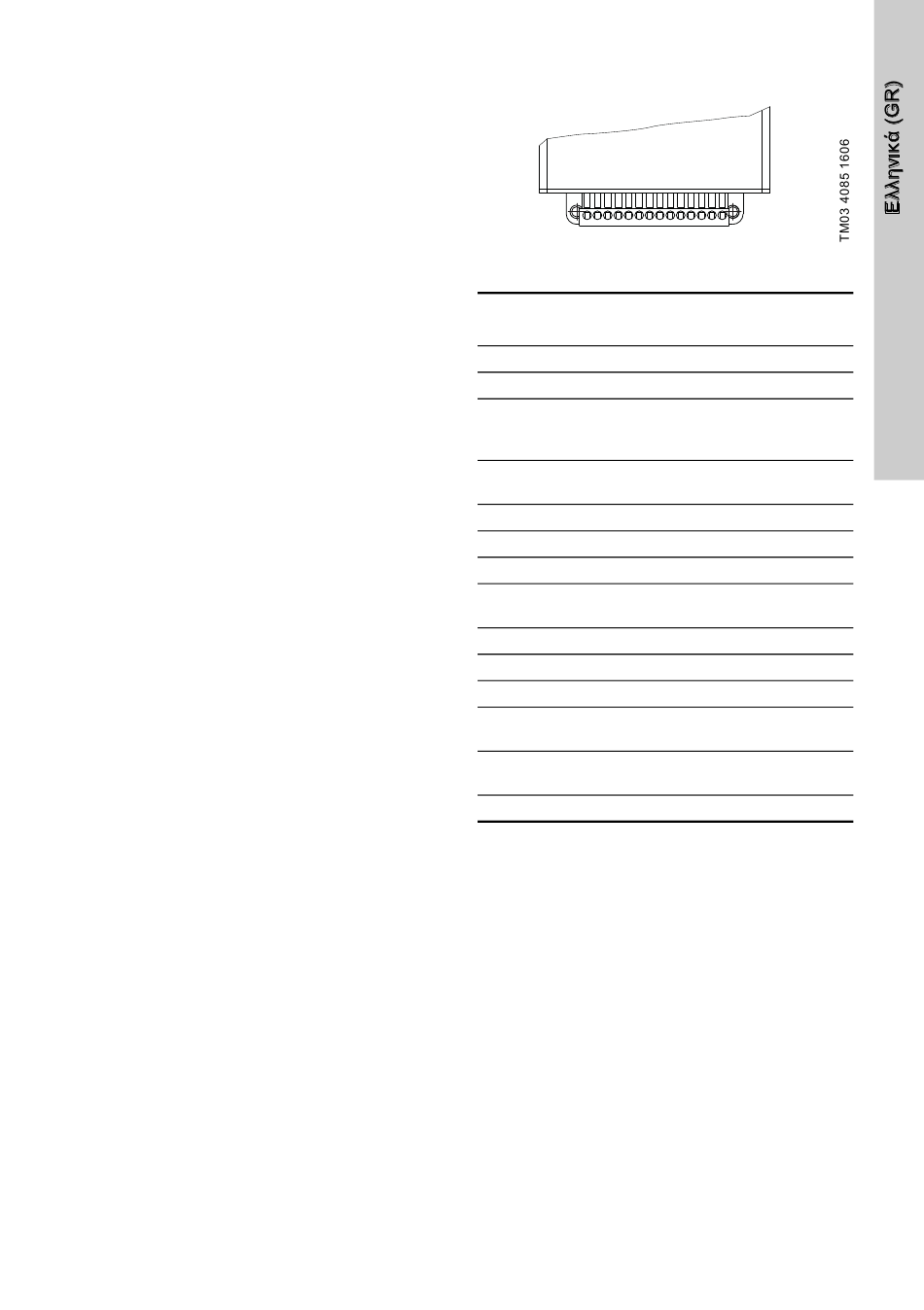

1 2 3 4 5 6 7 8 9 1011 1213 14
Σχ. 3 Ακροδέκτες σύνδεσης
Ακροδ
Τύπος Περιγραφή
έκτης
1 4-20 mA Αισθητήρας κραδασμού
2 4-20 mA Συμπληρωματική είσοδος
Τροφοδοσία για αισθητήρες
3 13,5 VDC 4-20 mA, που δημιουργείται
στην SM 111
Αισθητήρας μέτρησης νερού
4 4-20 mA
στο λάδι
5 GND Κοινή γείωση για αισθητήρες
6 P5 Σήμα επικοινωνίας για ΙΟ 111
7 PE Γείωση αντλίας
Τροφοδοσία για κύκλωμα
8 P4
αισθητήρα από ΙΟ 111
9 PTC Θερμίστορ PTC
10 Pt1000 Θερμοκρασία στάτη
11 Ψηφιακή είσοδος
Θερμοκρασία κυρίως
12 Pt100
εδράνου
Θερμοκρασία εδράνου
13 Pt100
υποστήριξης
14 Pt100 Θερμοκρασία στάτη
Βλέπε διάγραμμα στο τέλος του παρόντος
φυλλαδίου.
