3.3 SM 111 instalovaný na DIN lištu
V případě, že je modul nainstalován na DIN lištu,
musí být zadní strana SM 111 vybavena soupravou
obj. číslo 96692709. Viz strana 76.
3.4 SM 111 instalovaný na čerpadle
1. Viz popis umístění na typovém štítku čerpadla.
2. Nastavte DIP spínač (pol. 11) modulu IO 111.
Viz instalační a provozní návod IO 111.
3. Připojte čerpadlo k IO 111. Viz schéma zapojení
na straně 75.
3.5 Instalace SM 111 na ovládacím panelu
1. Viz schéma zapojení čerpadla.
2. Připojte snímače, jak je popsáno v oddíle
3.6 Připojení snímačů.
Nastavte DIP spínač (pol. 11) modulu IO 111 na
konfiguraci B. Viz instalační a provozní návod na
IO 111.
3.6 Připojení snímačů
1 2 3 4 5 6 7 8 9 10 11 1213 14

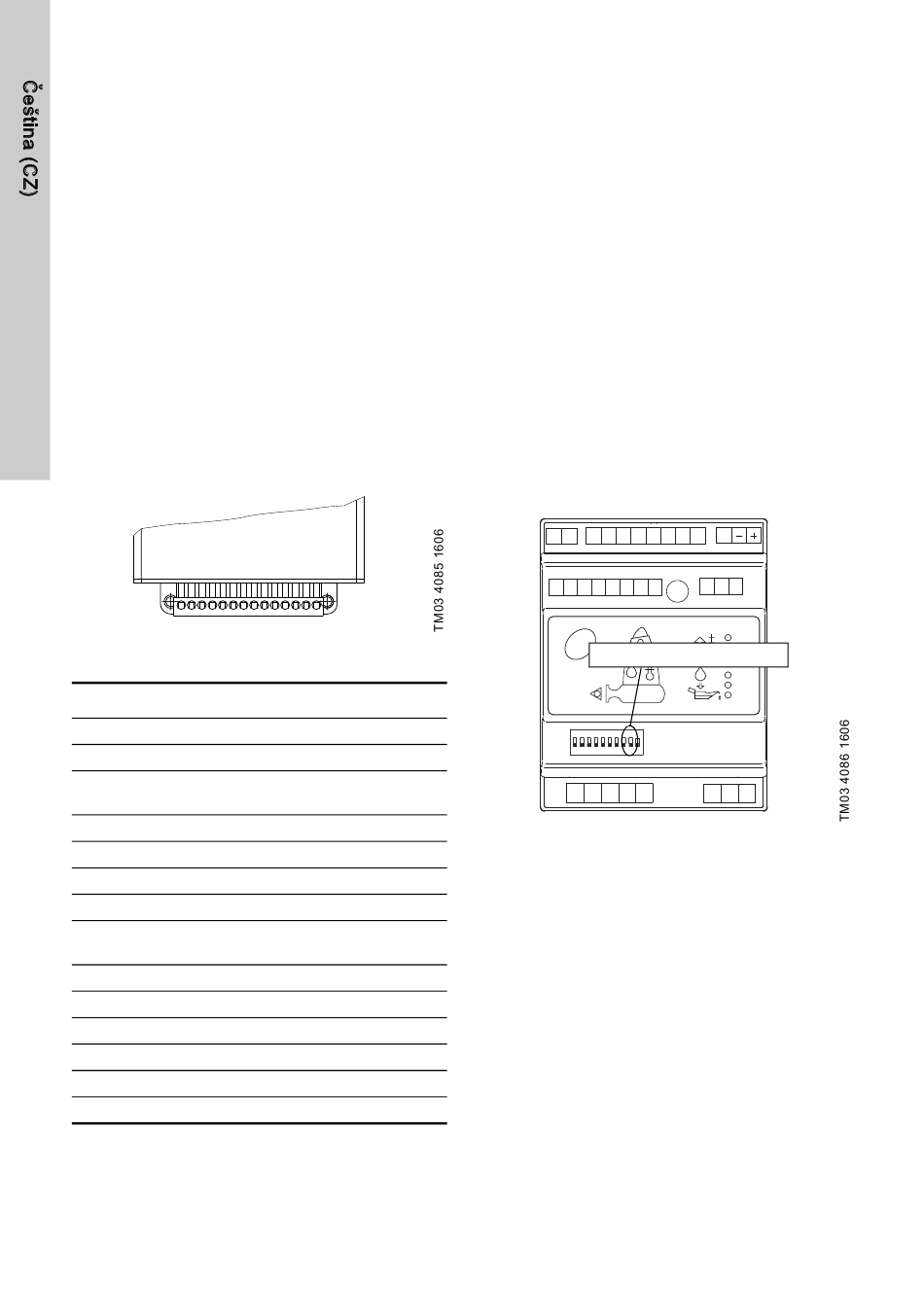

Obr. 3 Připojovací kolíky
Kolík Typ Název
1 4-20 mA Snímač vibrací
2 4-20 mA Přídavný vstup
Napájení snímačů 4-20 mA
3 13,5 VDC
generované v jednotce SM 111
4 4-20 mA Snímač obsahu vody v oleji
5 GND Společné zemnění snímačů
6 P5 Komunikační signál pro IO 111
7 PE Zemnění čerpadla
Napájení desky snímačů z
8 P4
IO 111
9 PTC Termistor PTC
10 Pt1000 Teplota statoru
11 Digitální vstup
12 Pt100 Teplota hlavního ložiska
13 Pt100 Teplota patního ložiska
14 Pt100 Teplota statoru
Viz schéma na konci tohoto návodu.
14
4. Uvedení do provozu
Přístroj musí uvést do provozu oprávněný odborník.
Zapněte přívod napájecího napětí a zkontrolujte, zda
je na modulu IO 111 správná indikace. Pokud je
signál v pořádku, je systém připraven k provozu.
Pokud tomu tak není postupujte takto:
• Zkontrolujte správné připojení řídící jednotky
SM 111 k modulu IO 111 (viz montážní a provozní
návod modulu IO 111).
• Zkontrolujte správné zapojení všech snímačů.
Po prvním zapnutí přívodu napájecího napětí bude
řídící jednotka SM 111 načítat data ze všech
připojených snímačů. Pokud jednotka SM 111 přijme
platný signál, zaregistruje přítomnost příslušného
snímače a uloží si do paměti jeho provozní stav.
Jestliže modul IO 111 zjistí chybu na snímači nebo v
konfiguraci, je třeba změnit nastavení snímače.
1. Přestavte DIP spínač č. 9 na modulu IO 111 z
OFF /VYP/ na ON /ZAP/. Viz obr. 4. Po uplynutí
cca 5 sekund dojde k vynulování jednotky
SM 111 a bude dokončeno nastavení snímače.
2. DIP spínač přestavte do polohy OFF /VYP/.
T1 T2 G1 A1 G2 A2 K1 K2 R1 R2
D1 D2 D3 D4 D5 D6 D7 D8
DIP spínač č. 9 na IO 111
ON DIP
1 2 3 4 5 6 7 8 9 10
P1 P2 P3 P4 P5
Obr. 4 DIP spínače na IO 111
5. Údržba
Řídící jednotka SM 111 nevyžaduje žádnou údržbu.

6. Servis

Na řídící jednotce SM 111 nelze provádět žádné
servisní práce. V případě poruchy jednotku SM 111
vyměňte.
PE
A Y B
I1 I2 I3
