2.3 Anschließen

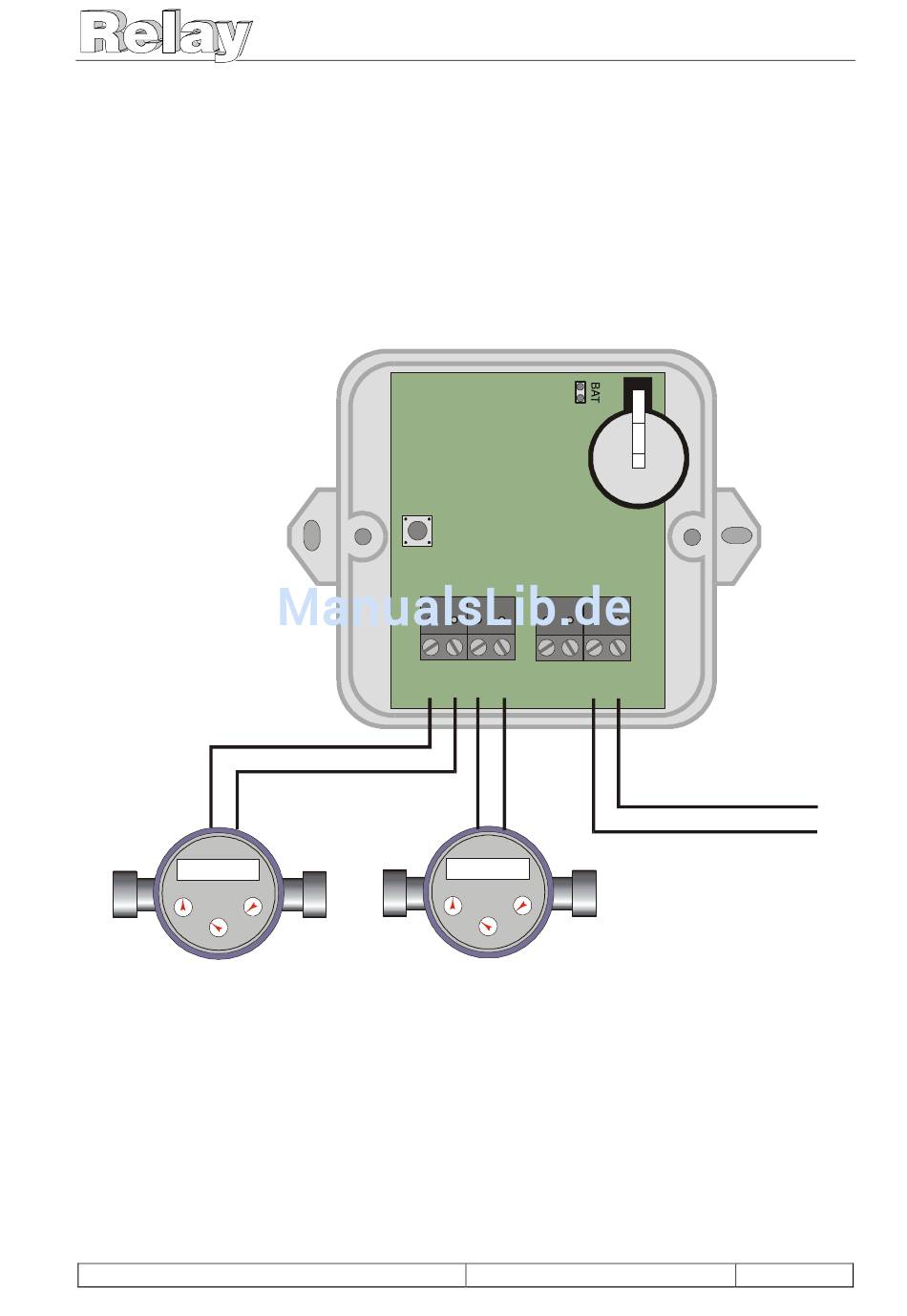

Die folgende Abbildung zeigt den Anschluß von zwei Zählern mit potentialfreien
Impulsausgang an den PadPuls M2. Als Anschlußleitung wird ein 2-adriges Kabel
(Twisted Pair, NYM oder J-Y(St)Y) mit einer maximalen Länge von 10m empfohlen. Auf
eachtet werden, daß die Gesamtkapazität der an einem Port
angeschlossenen Anordnung 2nF (optional 12nF bei aktivierter langer Bestromung)
nicht überschreiten darf.
001234,3
3
m
• Wenn nicht alle Ports des PadPuls M2 benutzt werden, sollte an den jeweili-
gen ungenutzten Ports kein Kabel angeschlossen werden. Die Kapazität ei-
nes leerlaufenden Kabels reduziert die Lebensdauer der Batterie im Stand-
Alone Betrieb.
