Cod.006.0001.1420
27/05/2019 v2.9
DEUTSCH

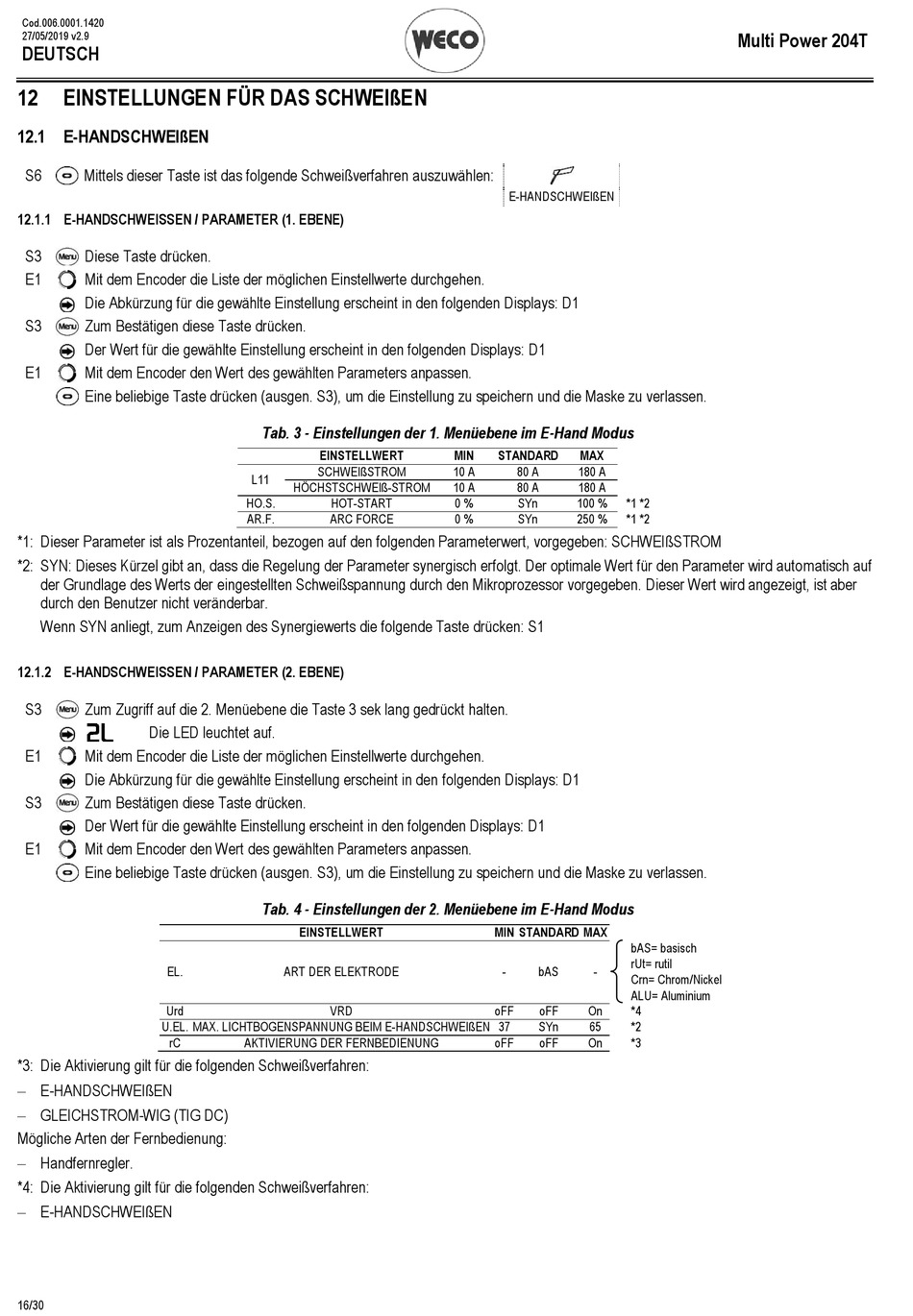

12 EINSTELLUNGEN FÜR DAS SCHWEIßEN
12.1 E-HANDSCHWEIßEN
S6 Mittels dieser Taste ist das folgende Schweißverfahren auszuwählen:

12.1.1 E-HANDSCHWEISSEN / PARAMETER (1. EBENE)

S3 Diese Taste drücken.
E1 Mit dem Encoder die Liste der möglichen Einstellwerte durchgehen.
Die Abkürzung für die gewählte Einstellung erscheint in den folgenden Displays: D1
S3 Zum Bestätigen diese Taste drücken.
Der Wert für die gewählte Einstellung erscheint in den folgenden Displays: D1
E1 Mit dem Encoder den Wert des gewählten Parameters anpassen.
Eine beliebige Taste drücken (ausgen. S3), um die Einstellung zu speichern und die Maske zu verlassen.
*1: Dieser Parameter ist als Prozentanteil, bezogen auf den folgenden Parameterwert, vorgegeben: SCHWEIßSTROM
*2: SYN: Dieses Kürzel gibt an, dass die Regelung der Parameter synergisch erfolgt. Der optimale Wert für den Parameter wird automatisch auf
der Grundlage des Werts der eingestellten Schweißspannung durch den Mikroprozessor vorgegeben. Dieser Wert wird angezeigt, ist aber
durch den Benutzer nicht veränderbar.
Wenn SYN anliegt, zum Anzeigen des Synergiewerts die folgende Taste drücken: S1

12.1.2 E-HANDSCHWEISSEN / PARAMETER (2. EBENE)

S3 Zum Zugriff auf die 2. Menüebene die Taste 3 sek lang gedrückt halten.
Die LED leuchtet auf.
E1 Mit dem Encoder die Liste der möglichen Einstellwerte durchgehen.
Die Abkürzung für die gewählte Einstellung erscheint in den folgenden Displays: D1
S3 Zum Bestätigen diese Taste drücken.
Der Wert für die gewählte Einstellung erscheint in den folgenden Displays: D1
E1 Mit dem Encoder den Wert des gewählten Parameters anpassen.
Eine beliebige Taste drücken (ausgen. S3), um die Einstellung zu speichern und die Maske zu verlassen.
EL.
Urd
U.EL. MAX. LICHTBOGENSPANNUNG BEIM E-HANDSCHWEIßEN 37
rC
*3: Die Aktivierung gilt für die folgenden Schweißverfahren:
 E-HANDSCHWEIßEN
 GLEICHSTROM-WIG (TIG DC)
Mögliche Arten der Fernbedienung:
 Handfernregler.
*4: Die Aktivierung gilt für die folgenden Schweißverfahren:
 E-HANDSCHWEIßEN
16/30
Tab. 3 - Einstellungen der 1. Menüebene im E-Hand Modus
EINSTELLWERT
SCHWEIßSTROM
L11
HÖCHSTSCHWEIß-STROM
HO.S. HOT-START
AR.F. ARC FORCE
Tab. 4 - Einstellungen der 2. Menüebene im E-Hand Modus
EINSTELLWERT
ART DER ELEKTRODE
VRD
AKTIVIERUNG DER FERNBEDIENUNG
E-HANDSCHWEIßEN
MIN STANDARD MAX
10 A 80 A 180 A
10 A 80 A 180 A
0 % SYn 100 %
0 % SYn 250 %
MIN STANDARD MAX
- bAS -
oFF oFF On
SYn 65
oFF oFF On
Multi Power 204T
*1 *2
*1 *2
bAS= basisch
rUt= rutil
Crn= Chrom/Nickel
ALU= Aluminium
*4
*2
*3
