- Seite 1 Cod.006.0001.1380 11/05/2018 v2.4 DEUTSCH WECO srl Via S. Antonio, 22 - BELVEDERE 36056 TEZZE SUL BRENTA (VICENZA) ITALY Tel.+39 0424 561943 – Fax +39 0424 561944 www.weco.it - E-mail info@weco.it Multi Power 184 Bedienungsanleitung...
- Seite 2 Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH 2/22...
-
Seite 3: Inhaltsverzeichnis
11.2.2 WIG DC PARAMETER (2.EBENE)..........13 BRENNER TAKTART (2-/4-TAKT USW.) ......14 12.1 LIFT-ARC-SCHWEIßEN ............ 14 TECHNISCHE DATEN ............15 ERSATZTEILE ..............16 SCHALTTAFEL ..............18 15.1 MULTI POWER 184 ............18 15.2 ANSCHLUSS FÜR DIE FERNBEDIENUNG ....... 20 3/22... -
Seite 4: Einführung

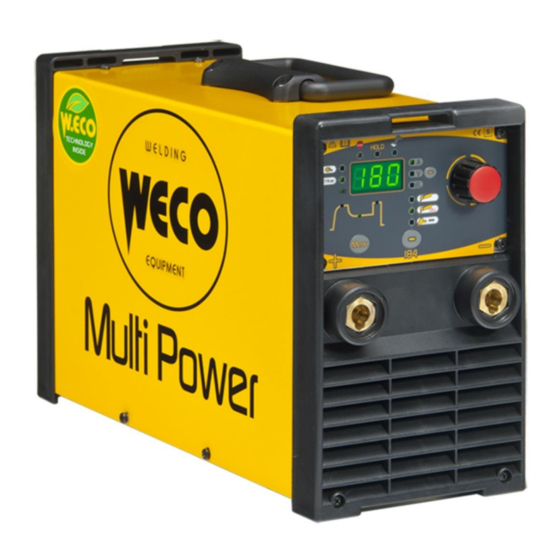

BEDIENFELD Dieses Symbol weist auf eine wichtige Information für die Ausführung relevanter Abläufe hin. Multi Power 184 ist ein tragbares Inverter-Schweißgerät für E-Hand- und WIG DC-Schweißen. Die Robustheit der Komponenten macht ihn zu einem zuverlässigen Arbeitsmittel sowohl im Innen- als auch im Außeneinsatz. -
Seite 5: Rückwand
Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH VORBEREITUNG FÜR DAS RÜCKWAND ELEKTRODENSCHWEISSEN 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Stecker des Stromkabels in die Steckdose stecken. 3. Die Elektrode in Abhängigkeit von Materialtyp und Materialdicke des Werkstücks auswählen. -
Seite 6: Vorbereitung Für Wig-Schweissen
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH VORBEREITUNG FÜR WIG-SCHWEISSEN 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Stecker des Stromkabels in die Steckdose stecken. Anschließen der Gasleitung für den WIG-Ventilbrenner an das Druckminderventil an der Glasflasche. -
Seite 7: Bedienoberfläche
Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH BEDIENOBERFLÄCHE NUMMER SYMBOL BESCHREIBUNG Aufleuchten bedeutet einen fehlerhaften Betriebszustand. Siehe “BEHANDLUNG VON ALARMEN” (Seite 9). Aufleuchten zeigt die Darstellung des letzten Spannungswertes und des mittleren Stroms während des Schweißvorgangs in den folgenden Displays an: D1 Die Haltefunktion („HOLD“) schaltet ab, wenn eine neue Schweißung begonnen oder ein Einstellwert geändert wird. -
Seite 8: Einschalten Des Geräts
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH NUMMER SYMBOL BESCHREIBUNG Einstellung Parameter / Funktionen: Mit der Taste wird der in diesem Display anzuzeigende Parameter ausgewählt: D1 Mögliche Einstellungen: (A) Soll-Schweißstrom (V) Leerlaufspannung (EL) Vorgabe des Elektrodentyps Schweißen: Mit der Taste wird der in diesem Display anzuzeigende Parameter ausgewählt: D1 Mögliche Einstellungen:... -
Seite 9: Reset (Laden Der Werkseinstellung)
Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH RESET (LADEN DER WERKSEINSTELLUNG) Beim Rücksetzen werden alle Werte, Parameter und Speicherinhalte vollständig auf die Werksvoreinstellung zurückgesetzt. Alle Speicherplätze und damit alle persönlichen Einstellungen für das Schweißen werden gelöscht! Ein Werksreset ist in den folgenden Fällen sinnvoll: ... -
Seite 10: Lastreduzierung
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH LASTREDUZIERUNG Lastreduzierung ist eine Maschinenfunktion und nicht durch den Bediener wählbar. Die Lastreduzierung ist mit einer Begrenzung des maximalen Schweißstroms bei Abfallen der Schweißspannung unter 190 V AC verbunden. Wenn beispielsweise der Generator auf einen Schweißstrom von 175 A eingestellt ist, liefert der Generator diesen Strom, so lange sich die Betriebsspannung zwischen 184 V und 230 V bewegt. -
Seite 11: Einstellwerte Für Das Schweissen
Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH EINSTELLWERTE FÜR DAS SCHWEISSEN Die Schweißvorgang kann schneller beendet werden. Schweißstrom. Wert des Stroms beim anliegenden Schweißen. Einschalten Fernbedienung Dieser Parametr erlaubt, dass das Gerät von einer Fernbedienung Hot-Start angesteuert wird. Diese Funktionvereinfacht das Zünden der Elektrode. -
Seite 12: Einstellungen Für Das Schweißen
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH EINSTELLUNGEN FÜR DAS SCHWEIßEN 11.1 E-HANDSCHWEISSEN (MMA) - ELEKTROHANDSCHWEISSEN MIT ZELLULOSEELEKTRODE (MMA CEL) Mittels dieser Taste einen der folgenden Schweißmodi wählen: E-HANDSCHWEIßEN MMA CEL 11.1.1 E-HANDSCHWEISSEN / PARAMETER - ZELLULOSEHALTIG / PARAMETER (1. EBENE) Die Taste drücken, um die zu verändernden Vorgaben zu durchlaufen. -
Seite 13: Wig Dc-Schweissen
Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH Tab. 3 - Einstellungen der 2. Menüebene im E-Hand Modus - Cellulose Modus EINSTELLWERT MIN STANDARD MAX bAS= basisch rUt= rutil ART DER ELEKTRODE Crn= Chrom/Nickel ALU= Aluminium d.Ar. DYNAMIC ARC U.EL. MAX. LICHTBOGENSPANNUNG BEIM E-HANDSCHWEIßEN 37 AKTIVIERUNG DER FERNBEDIENUNG *1: Die Aktivierung gilt für die folgenden Schweißverfahren:... -
Seite 14: Brenner Taktart (2-/4-Takt Usw.)
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH Das Verlassen des Menüs erfolgt automatisch. Verlassen mit Bestätigung Diese Taste drücken. Das Verlassen des Menüs erfolgt automatisch. Tab. 5 - Einstellparameter in der 2. Menüebene für WIG DC-Schweißen EINSTELLWERT MIN STANDARD AKTIVIERUNG DER FERNBEDIENUNG *1: Die Aktivierung gilt für die folgenden Schweißverfahren:... -
Seite 15: Technische Daten
Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH TECHNISCHE DATEN Modell Multi Power 184 EN 60974-1 Baunormen EN 60974-10 Class A 1 x 230V~ ± 15 % / 50-60 Hz Betriebsspannung 1 x 115V~ ± 15 % / 50-60 Hz Abmessungen ( L x T x H ) -
Seite 16: Ersatzteile
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH ERSATZTEILE 16/22... - Seite 17 Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH N° CODE BESCHREIBUNG 011.0006.0031 HANDLE 011.0000.0111 UPPER COVER 050.0001.0092 LINE FILTER BOARD 050.0002.0097 COMPLETE POWER BOARD 050.0002.0098 SNUBBER BOARD 032.0002.2403 ISOTOP DIODE 040.0003.1008 TERMAL SWITCH 050.0001.0154 PRIMARY RECTIFIER BOARD 046.0004.0009 TUNNEL PLASTIC INSULATION 010.0006.0044...
-
Seite 18: Schalttafel
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH SCHALTTAFEL 15.1 MULTI POWER 184 18/22... - Seite 19 Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH 19/22...
-
Seite 20: Anschluss Für Die Fernbedienung
Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH 15.2 ANSCHLUSS FÜR DIE FERNBEDIENUNG cod. 021.0004.0602 Rc01: Schlttafel Potenziometer 2 kΩ - 10 kΩ 20/22... - Seite 21 Cod.006.0001.1380 Multi Power 184 11/05/2018 v2.4 DEUTSCH 21/22...
- Seite 22 Cod.006.0001.1380 11/05/2018 v2.4 Multi Power 184 DEUTSCH 22/22...
