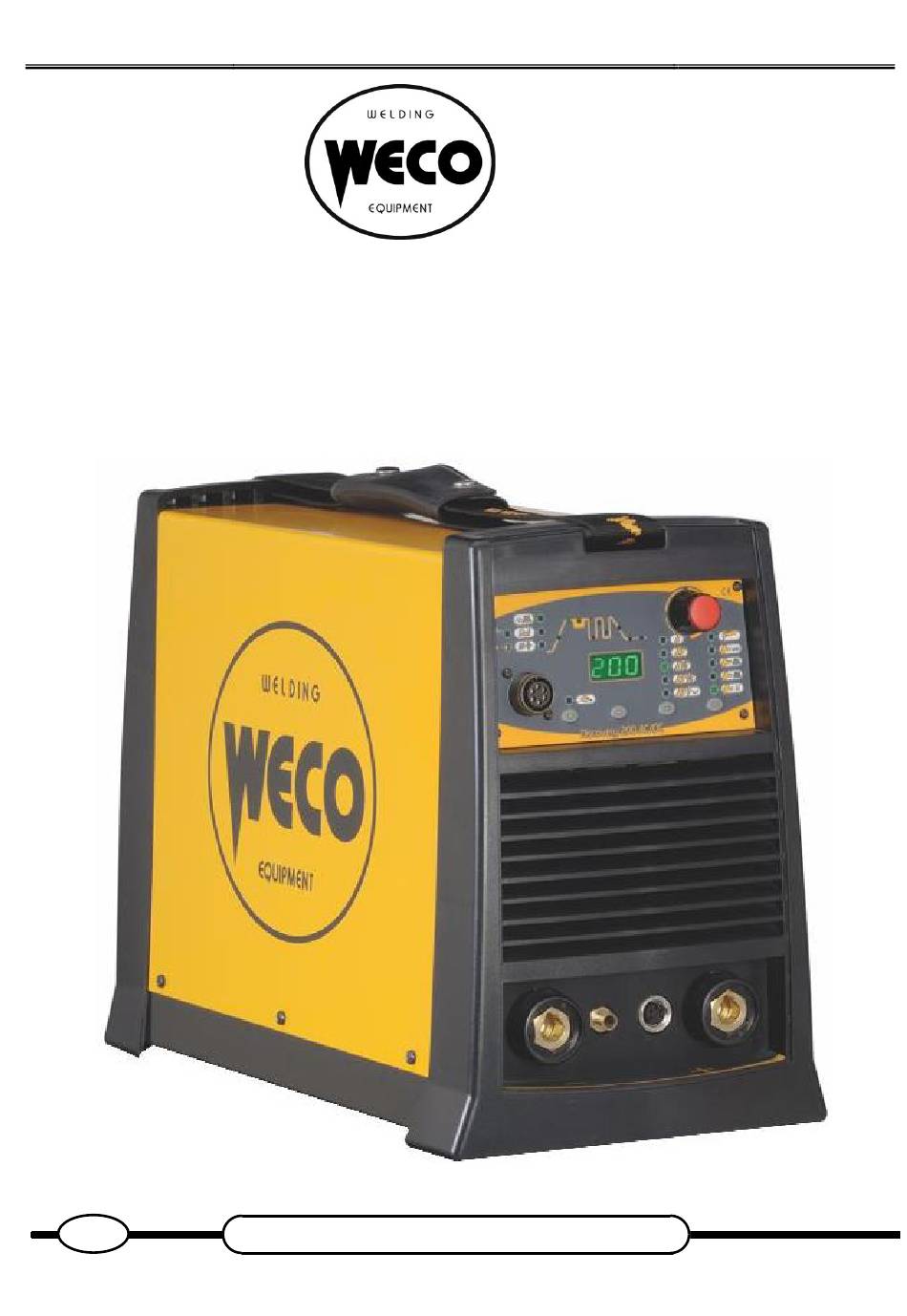

Cod.006.0001.1340
20/02/2014 v2.11
DEUTSCH
WECO srl
Via S. Antonio, 22 - BELVEDERE
36050 TEZZE SUL BRENTA (VICENZA) ITALY
Tel.+39 0424 561943 - Fax +39 0424 561944
www.weco.it - E-mail info@weco.it
Discovery 200 AC/DC
DE
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weco Discovery 200 AC/DC

Inhaltszusammenfassung für Weco Discovery 200 AC/DC

  • Seite 1 Cod.006.0001.1340 20/02/2014 v2.11 DEUTSCH WECO srl Via S. Antonio, 22 - BELVEDERE 36050 TEZZE SUL BRENTA (VICENZA) ITALY Tel.+39 0424 561943 - Fax +39 0424 561944 www.weco.it - E-mail info@weco.it Discovery 200 AC/DC Bedienungsanleitung...
  • Seite 2 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH 2/24...

  • Seite 3: Inhaltsverzeichnis

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH INHALTSVERZEICHNIS EINFÜHRUNG ..............................4 INSTALLATION ..............................5 ANSCHLUSS AN DAS STROMNETZ ....................... 5 BEDIENFELD ..............................5 RÜCKWAND..............................5 VORBEREITUNG FÜR DAS ELEKTRODENSCHWEISSEN ................6 VORBEREITUNG FÜR WIG-SCHWEISSEN ....................8 INBETRIEBSETZEN ............................10 BEDIENOBERFLÄCHE ........................... 10 EINSCHALTEN DES GERÄTS ........................

  • Seite 4: Einführung

    20/02/2014 v2.11 DEUTSCH EINFÜHRUNG DARSTELLUNG WICHTIG! Discovery 200 AC/DC ist ein einphasen Inverter Schweißgerät Die vorliegende Bedienungsanleitung ist dem Anwender vor neuster Bauart für das WIG-Schweißen mit Gleich- und Installation und der Inbetriebnahme des Geräts auszuhändigen. Wechselstrom. Vor Installation und Ingebrauchnahme des Geräts ist auch das Die Funktionen für WIG AC sind ideal für das Schweißen von...

  • Seite 5: Installation

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH INSTALLATION GEFAHR! RÜCKWAND Anheben und Aufstellen Die Bedeutung dieser Symbole entnehmen Sie bitte der „Allgemeinen Bedienungsanleitung“. ANSCHLUSS AN DAS STROMNETZ Die Angaben zu den Eigenschaften des Stromnetzes, an das das Gerät angeschlossen werden muss, finden sich im Abschnitt “Technische Daten”...

  • Seite 6: Vorbereitung Für Das Elektrodenschweissen

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH VORBEREITUNG FÜR DAS ELEKTRODENSCHWEISSEN 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Stecker des Stromkabels in die Steckdose stecken. 3. Die Elektrode in Abhängigkeit von Materialtyp und Materialdicke des Werkstücks auswählen. 4.
  • Seite 7 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH (Polarität für eine basische Elektrode) 7/24...

  • Seite 8: Vorbereitung Für Wig-Schweissen

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH VORBEREITUNG FÜR WIG-SCHWEISSEN HINWEIS: Zum Vorgehen beim Zusammenstellen von Kühlaggregat und Generator siehe die Anleitung zum Kühlaggregat. 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Stecker des Stromkabels in die Steckdose stecken. 3.
  • Seite 9 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH (Polarität für eine Wolframelektrode) 9/24...

  • Seite 10: Inbetriebsetzen

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH INBETRIEBSETZEN BEDIENOBERFLÄCHE NUMMER SYMBOL BESCHREIBUNG Aufleuchten bedeutet, dass an der Buchse Spannung anliegt. Aufleuchten bedeutet einen fehlerhaften Betriebszustand. Siehe § 3.5 BEHANDLUNG VON ALARMEN Seite 12. Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: STROMANSTIEG Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: SCHWEIßSTROM...
  • Seite 11 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH NUMMER SYMBOL BESCHREIBUNG Aufleuchten zeigt die Aktivierung der folgenden Funktion: 2-stufiges Verfahren. Aufleuchten zeigt die Aktivierung der folgenden Funktion: 4-stufiges Verfahren. Aufleuchten zeigt die Aktivierung der folgenden Funktion: 2-stufiges Verfahren + Hochfrequenzzünden (HF). Aufleuchten zeigt die Aktivierung der folgenden Funktion: 4-stufiges Verfahren + Hochfrequenzzünden (HF). Aufleuchten zeigt die Aktivierung der folgenden Funktion: Sonder 4- Takt Betriebs + Hochfrequenzzünden (HF).

  • Seite 12: Einschalten Des Geräts

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH EINSCHALTEN DES GERÄTS Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen. Erstmalige Inbertriebnahme oder Einschalten nach einem RESET Die Stromquelle ruft die Werkseinstellungen auf. Erneutes Einschalten Die Stromquelle ruft die letzte eingestellte Schweißkonfiguration, vor dem Ausschalten auf. RESET (LADEN DER WERKSEINSTELLUNG) Beim Rücksetzen werden alle Werte, Parameter und Speicherinhalte vollständig auf die Werksvoreinstellung zurückgesetzt.

  • Seite 13: Einstellungen Für Das Schweißen

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH EINSTELLUNGEN FÜR DAS SCHWEIßEN BRENNER TAKTART (2-/4-TAKT USW.) 2-TAKT LIFT-ARC SCHWEIßEN (2T) 1. Das Werkstück mit der Elektrodenspitze berühren. 2. Den Knopf am Brenner drücken und loslassen (1. Phase). 3. Den Brenner langsam anheben, um den Lichtbogen zu zünden. Der Schweißstrom erreicht den voreingestellten Wert, wobei eine eventuell vorgegebene Anstiegsrampe berücksichtigt wird.

  • Seite 14: Auswahl Des Schweissverfahrens Und Der Druckknopffunktionen Des Brenners

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH PUNKTSCHWEISSEN IN 2 SCHRITTEN MIT HOCHFREQUENZZÜNDEN (2T SPOT HF) Alle unsere Generatoren WIG HF verfügen über die Punktschweißfunktion. Die Maschine wird in den Modus 2T HF versetzt, der Schlußschweißstrom wird auf einen Wert nahe aber nicht gleich dem Schweißstrom eingestellt, die Abstiegsrampe und die gewünschte Punktschweißzeit werden ebenfalls vorgegeben.

  • Seite 15: Einstellwerte Für Das Schweissen

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH EINSTELLWERTE FÜR DAS SCHWEISSEN Die nachstehende Grafik soll zum besseren Verständnis der Wirkungen der im Folgenden beschriebenen Einstellwerte dienen. (I1) SCHWEIßSTROM (I2) BASISSTROM (I3) ABSCHLUSSSTROM (t1) DAUER DER ANSTIEGSRAMPE (t2) SPITZENZEIT (t3) BASISDAUER (1/t2+t3) IMPULSFREQUENZ (t4) ABSENKZEIT (t5) GASVORSTRÖMZEIT (t6) GASNACHSTRÖMZEIT...
  • Seite 16 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH AC-FREQUENZ  besserer Einbrand der Schweißnaht. Die folgende Abbildung zeigt das Beispiel, bei dem die Welle der  geringere Sauberkeit. zweiten Grafik die doppelte Frequenz wie die erste aufweist. ELEKTODEN DURCHMESSER Der Einstellwert optimiert das Zünden des WIG AC-Lichtbogens auf der Grundlage des Duchmesseres der gewählten Elektrode.

  • Seite 17: Aktivierung Der Parameter

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH AKTIVIERUNG DER PARAMETER Die Schweißparameter stehen je nach vorgegebenem Schweißverfahren und Verfahrensablauf zur Verfügung. Die Tabelle zeigt, welche Vorgaben vorzunehmen sind, um einzelne Werte zu aktivieren. MENÜ-TASTE VERFAHREN   BETRIEBSART  EINSTELLWERT  1°...

  • Seite 18: Vorgabe Der Einstellungen: (1. Ebene)

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH VORGABE DER EINSTELLUNGEN: (1. EBENE) Die Taste drücken, um die Liste der einzustellenden Werte zu durchlaufen. Der Wert für die gewählte Einstellung erscheint in den folgenden Displays: D1 Mit dem Encoder den Wert des gewählten Parameters anpassen. Der Wert wird automatisch gespeichert.

  • Seite 19: Technische Daten

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMC) Angewandte Richtlinien Niederspannungsrichtlinie (LVD) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-1; EN 60974-3; EN 60974-10 Class A Gerät genügt den geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar Konformitätskennzeichnung Gerät genuegt der Richtlinie WEEE...

  • Seite 20: Ersatzteile

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH ERSATZTEILE 20/24...
  • Seite 21 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH N° CODE BESCHREIBUNG 005.0001.0008 BELT 011.0000.0161 COVER PLATE 050.0002.0027 HF BOARD 050.0001.0025 POWER BOARD 040.0003.1270 TERMAL SWITCH L= 200 mm 010.0002.0004 HF TRANSFORMER 044.0004.0004 INDUCTOR 011.0008.0029 LATERAL PLATE 050.5154.0000 BEDIENFELD 014.0002.0002 KNOB 021.0001.0259 FIXED SOCKET 021.0000.0001 KIT FOR GAS CONNECTORS 010.0006.0033...

  • Seite 22: Schalttafel

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH SCHALTTAFEL 22/24...

  • Seite 23: Buchse Für Brenner

    Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH ANSCHLUSS FÜR DIE FERNBEDIENUNG BUCHSE FÜR BRENNER Schweißseite Schweißseite cod. 021.0004.3360 cod. 021.0004.0602 Brenner Potenziometer-Brenner Potenziometer 2 kΩ-10 kΩ Fernbedienung Potenziometer 2 kΩ-10 kΩ Fußpedal Potenziometer 2 kΩ-10 kΩ 23/24...
  • Seite 24 Cod.006.0001.1340 Discovery 200AC/DC 20/02/2014 v2.11 DEUTSCH 24/24...
