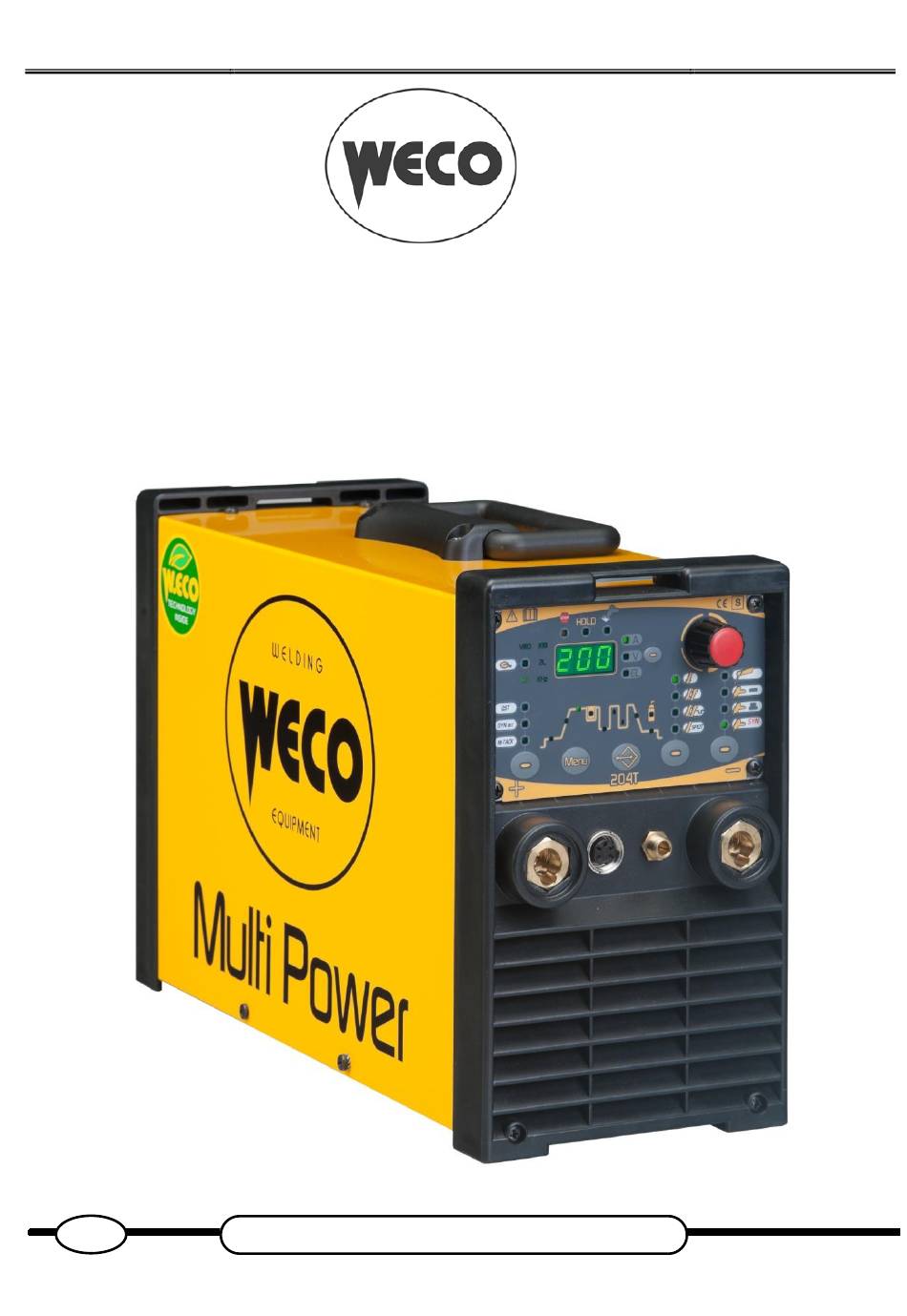

- Seite 1 Cod.006.0001.1420 27/05/2019 v2.9 DEUTSCH WECO srl Via S. Antonio, 22 - BELVEDERE 36050 TEZZE SUL BRENTA (VICENZA) ITALY Tel.+39 0424 561943 – Fax +39 0424 561944 www.weco.it - E-mail info@weco.it Multi Power 204T Bedienungsanleitung...
- Seite 2 Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH 2/30...
-
Seite 3: Inhaltsverzeichnis
EINFÜHRUNG ..............4 ERSATZTEILE..............24 BEDIENFELD ..............4 SCHALTTAFEL ..............26 RÜCKWAND ............... 5 17.1 MULTI POWER 204T ............26 INSTALLATION ..............5 17.2 BUCHSE FÜR BRENNER ..........28 ANSCHLUSS AN DAS STROMNETZ........5 17.3 ANSCHLUSS FÜR DIE FERNBEDIENUNG ......28 VORBEREITUNG FÜR DAS ELEKTRODENSCHWEISSEN . -
Seite 4: Einführung
Dieses Symbol weist auf eine wichtige Information für die Ausführung relevanter Abläufe hin. SONDER 4- TAKT (ZWEITSTROM) + HF (4T 2- LEVEL HF) Multi Power 204T ist ein tragbares Inverter-Schweißgerät für E-Hand- PUNKTSCHWEISSEN IM 2-TAKT SYNERGISCHE und WIG DC-Schweißen. S WIG-... -
Seite 5: Rückwand
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH VORBEREITUNG FÜR DAS 3: Anschluß für den Steuerstecker des Brenners. ELEKTRODENSCHWEISSEN 4: Anschluss für den Gaszufuhrschlauch: Generator Brenner 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). RÜCKWAND 2. Den Stecker des Stromkabels in die Steckdose stecken. -
Seite 6: Vorbereitung Für Wig-Schweissen
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH VORBEREITUNG FÜR WIG-SCHWEISSEN 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). 2. Den Stecker des Stromkabels in die Steckdose stecken. 3. Den von der Flasche her kommenden Gasschlauch an den hinteren Anschluss anschließen. -
Seite 7: Bedienoberfläche
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH BEDIENOBERFLÄCHE NUMMER SYMBOL BESCHREIBUNG Aufleuchten bedeutet einen fehlerhaften Betriebszustand. Siehe “BEHANDLUNG VON ALARMEN”(§ 9 Seite 11). Aufleuchten zeigt die Darstellung des letzten Spannungswertes und des mittleren Stroms während des Schweißvorgangs in den folgenden Displays an: D1 Die Haltefunktion („HOLD“) schaltet ab, wenn eine neue Schweißung begonnen oder ein Einstellwert geändert wird. - Seite 8 Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: SPITZENZEIT / EINSCHALTDAUER Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: BASISDAUER L21 + L22 Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: IMPULSFREQUENZ Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: STROMABSENKZEIT...
-
Seite 9: Einschalten Des Geräts
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH Diese Taste wählt das Schweißverfahren. EINSCHALTEN DES GERÄTS Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen. Fx.x Die Meldung erscheint in den folgenden Displays: D1 x.x= version der Software Erstmalige Inbertriebnahme oder Einschalten nach einem RESET Die Stromquelle ruft die Werkseinstellungen auf. -
Seite 10: Setup (Werkseinstellungen)
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH SETUP (WERKSEINSTELLUNGEN) Zum Ausschalten des Geräts den Geräteschalter auf „O” stellen. Die Taste gedrückt halten. Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen. GLEICHZEITIGE MASSNAHMEN Die Meldung erscheint einige Sekunden lang in den folgenden Displays: D1 Zum Bestätigen diese Taste drücken. -
Seite 11: Füllen Des Brenners
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH Restart HF Mit diesem Parameter wird der Betriebsmodus der HF-Zündung im 4-Takt HF-Modus des Brennerdruckknopfs geändert. Bei Einstellung auf “oFF” wird die automatische Zündung der HF-Entladung beim Beenden des Langlichtbogenschweißens deaktiviert; zur Wiederaufnahme des Schweißvorgangs muss erneut der Brennerdruckknopf gedrückt werden. -
Seite 12: Lastreduzierung
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH ZUSÄTZLICHE MELDUNG BEDEUTUNG EREIGNIS PRÜFUNGEN MELDUNG Prüfen Sie, ob die Betriebsbedingungen den Daten am Typenschild des Gerätes Alarme Leistungsplatine Alle Funktionen sind deaktiviert. entsprechen. Al.P. Zeigt einen Fehlerzustand der Ausnahmen: Falls das Problem weiterhin besteht: Leistungsplatine an Der Lüfter der Kühlung. -
Seite 13: Einstellwerte Für Das Schweissen
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH EINSTELLWERTE FÜR DAS SCHWEISSEN Die nachstehende Grafik soll zum besseren Verständnis der Wirkungen der im Folgenden beschriebenen Einstellwerte dienen. (I1) HÖCHSTSCHWEIß-STROM (I2) GRUNDSTROM (I3) END STROM (I4) START STROM (t1) DAUER DER ANSTIEGSRAMPE... -
Seite 14: Impulsfrequenz
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH Impulsfrequenz Punktschweißzeitwig Folgen einer Werterhöhung: Drücken des Knopfs am Brenner erhält den Schweißlichtbogen für die mit diesem Einstellenwert vorgegebene Zeit aufrecht. langsamere Schmelzgeschwindigkeit. Erneutes Drücken des Knopfs am Brenner zum Wiederaufnehmen Verkleinerung der Wärmeeinflusszone. -
Seite 15: Aktivierung Der Parameter
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH 11.1 AKTIVIERUNG DER PARAMETER Die Schweißparameter stehen je nach vorgegebenem Schweißverfahren und Verfahrensablauf zur Verfügung. Die Verfügbarkeit einiger Werte ist nach vorherigem Aktivieren oder Einstellen anderer Parameter oder Funktionen des Geräts möglich. Die Tabelle zeigt, welche Vorgaben vorzunehmen sind, um einzelne Werte zu aktivieren. -
Seite 16: Einstellungen Für Das Schweißen
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH EINSTELLUNGEN FÜR DAS SCHWEIßEN 12.1 E-HANDSCHWEIßEN Mittels dieser Taste ist das folgende Schweißverfahren auszuwählen: E-HANDSCHWEIßEN 12.1.1 E-HANDSCHWEISSEN / PARAMETER (1. EBENE) Diese Taste drücken. Mit dem Encoder die Liste der möglichen Einstellwerte durchgehen. -
Seite 17: Menü Für Sonderfunktionen E-Handschweissen
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH 12.1.3 MENÜ FÜR SONDERFUNKTIONEN E-HANDSCHWEISSEN Die Taste drücken, um die Liste der einzustellenden Werte zu durchlaufen. Der Wert für die gewählte Einstellung erscheint in den folgenden Displays: D1 Mit dem Encoder den Wert des gewählten Parameters anpassen. -
Seite 18: Wig Dc Parameter (2.Ebene)
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH 12.2.2 WIG DC PARAMETER (2.EBENE) Zum Zugriff auf die 2. Menüebene die Taste 3 sek lang gedrückt halten. Die LED leuchtet auf. Mit dem Encoder die Liste der möglichen Einstellwerte durchgehen. Die Abkürzung für die gewählte Einstellung erscheint in den folgenden Displays: D1 Zum Bestätigen diese Taste drücken. -
Seite 19: Verwaltung Von Jobs
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH VERWALTUNG VON JOBS Persönliche Einstellungen können als Job gespeichert werden. Es stehen 45 Speicherplätze zur Verfügung (j01-j45). Die Einstellungen des SETUP-Menüs werden nicht gespeichert. 13.1 JOBS SPEICHERN Die Funktion ist aktiv, wenn gerade kein Schweißvorgang abläuft. -
Seite 20: Brenner Taktart (2-/4-Takt Usw.)
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH Nummer des letzten verwendeten Jobs. Mit dem Encoder die Nummer des zu löschenden Jobs wählen. Verlassen ohne Bestätigung Eine beliebige Taste drücken (ausgen. S4). Das Verlassen des Menüs erfolgt automatisch. Verlassen mit Bestätigung Diese Taste drücken. -
Seite 21: 4-Takt Hf-Schweissen
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH 14.4 4-TAKT HF-SCHWEISSEN 1. Den Brenner in die Nähe des Werkstücks bringen, so dass die Elektrodenspitze 2 - 3 mm Abstand vom Werkstück hat. 2. Den Knopf am Brenner drücken (1. Phase) und loslassen (2. Phase). -
Seite 22: 2-Takt Spot Hf-Schweissen
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH 14.8 2-TAKT SPOT HF-SCHWEISSEN Prozedur mit Drücken und Loslassen des Brennerdruckknopfs 1. Den Brenner in die Nähe des Werkstücks bringen, so dass die Elektrodenspitze 2 - 3 mm Abstand vom Werkstück hat. 2. Den Knopf am Brenner drücken (1. Phase). -
Seite 23: Technische Daten
Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH TECHNISCHE DATEN Modell Multi Power 204T EN 60974-1 Baunormen EN 60974-3 EN 60974-10 Class A 1 x 230V~ ± 15 % / 50-60 Hz Betriebsspannung 1 x 115V~ ± 15 % / 50-60 Hz... -
Seite 24: Ersatzteile
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH ERSATZTEILE 24/30... - Seite 25 Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH N° CODE BESCHREIBUNG 014.0002.0002 KNOB WITH CUP WITHOUT INDICATOR 011.0006.0031 HANDLE 011.0000.0121 UPPER COVER 050.0002.0165 LINE FILTER BOARD 050.0003.0169 COMPLETE POWER BOARD (with board .0166) 050.0002.0098 SNUBBER BOARD 032.0002.2403 ISOTOP DIODE 040.0003.1008 TERMAL SWITCH 050.0001.0154...
-
Seite 26: Schalttafel
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH SCHALTTAFEL 17.1 MULTI POWER 204T 26/30... - Seite 27 Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH 27/30...
-
Seite 28: Buchse Für Brenner
Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH 17.2 BUCHSE FÜR BRENNER 17.3 ANSCHLUSS FÜR DIE FERNBEDIENUNG cod. 021.0004.3360 cod. 021.0004.0602 Brenner Potenziometer-Brenner Up & Down-Brenner Potenziometer 2 kΩ - 10 kΩ Fernbedienung Potenziometer 2 kΩ - 10 kΩ Fußpedal Potenziometer 2 kΩ - 10 kΩ... - Seite 29 Cod.006.0001.1420 Multi Power 204T 27/05/2019 v2.9 DEUTSCH 29/30...
- Seite 30 Cod.006.0001.1420 27/05/2019 v2.9 Multi Power 204T DEUTSCH 30/30...
