- Seite 1 Cod.006.0001.1320 02/03/2017 v2.7 DEUTSCH WECO srl Via S. Antonio, 22 - BELVEDERE 36050 TEZZE SUL BRENTA (VICENZA) ITALY Tel.+39 0424 561943 - Fax +39 0424 561944 www.weco.it - E-mail info@weco.it Discovery 200 S Bedienungsanleitung...
- Seite 2 Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH 2/14...
-
Seite 3: Inhaltsverzeichnis
VORBEREITUNG FÜR DAS ELEKTRODENSCHWEISSEN ................5 VORBEREITUNG FÜR WIG-SCHWEISSEN ....................6 INBETRIEBSETZEN ............................7 BEDIENOBERFLÄCHE ............................. 7 EINSTELLWERTE FÜR DAS SCHWEISSEN ....................8 TECHNISCHE DATEN ............................9 ERSATZTEILE ..............................10 SCHALTTAFEL............................... 12 DISCOVERY 200 S ............................12 ANSCHLUSS FÜR DIE FERNBEDIENUNG ....................13 3/14... -
Seite 4: Einführung

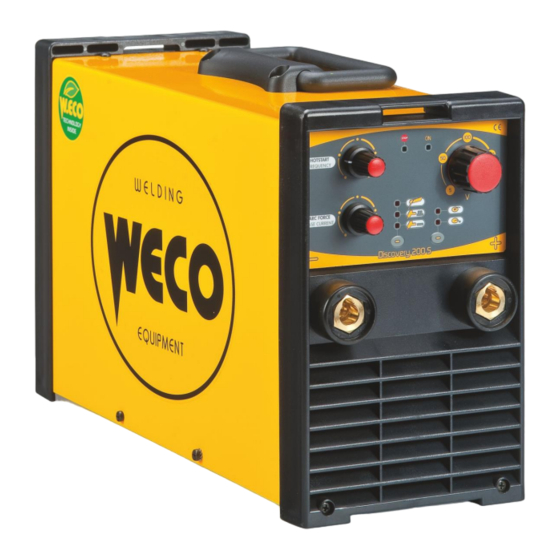

Die Abbildungen in diesem Handbuch dienen lediglich zur Erläuterung, das tatsächliche Aussehen von Geräten kann abweichen. DARSTELLUNG Discovery 200 S ist ein tragbares Inverter-Schweißgerät für E-Hand- und WIG DC-Schweißen. Die Robustheit der Komponenten macht es zu einem zuverlässigen 1. Schweißstromabgriff mit negativer Polarität. -
Seite 5: Rückwand
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH Nach Anschließen und Einschalten der Fernbedienung (RC) wird RÜCKWAND der Strom hiermit geregelt. Das System ist nun bereit zum Schweißen. Vorbereitung für das Elektrodenschweißen (Polarität für eine basische Elektrode) 1. Netzkabel. Gesamtlänge (inkl. innerer Teil): 3.5 m Anzahl und Querschnitt der Leiter: 4 x 1.5 mm... -
Seite 6: Vorbereitung Für Wig-Schweissen
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH 9. In der Benutzeroberfläche das folgende Schweißverfahren VORBEREITUNG FÜR WIG-SCHWEISSEN auswählen: WIG DC 1. Den Schalter des Geräts auf „O“ stellen (Gerät abgeschaltet). Bei diesem Schweißmaschinenmodell ist keine Steuerung des 2. Den Stecker des Stromkabels in die Steckdose stecken. -
Seite 7: Inbetriebsetzen
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH INBETRIEBSETZEN BEDIENOBERFLÄCHE NUMMER SYMBOL BESCHREIBUNG Aufleuchten bedeutet, dass an der Buchse Spannung anliegt. Thermische Sicherung Alarm Deutet auf ein Auslösen der thermischen Sicherung, aufgrund von Übertemperatur im Schweißgerät hin. Das Gerät eingeschaltet lassen, so dass die überhitzten Teile schneller abkühlen. -
Seite 8: Einstellwerte Für Das Schweissen
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH EINSTELLWERTE FÜR DAS SCHWEISSEN EINSTELLWERT MIN STANDARD MAX ERLÄUTERUNG SCHWEISSSTROM (E-HANDSCHWEISSEN) 5 A 200 A WIG-SCHWEISSSTROM 200 A IMPULSFREQUENZ 0.5 Hz 250 Hz BASISSTROM 10 % 90 % In Prozent des Schweißstroms. HOT-START 100 % In Prozent des Schweißstroms. -
Seite 9: Technische Daten
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH TECHNISCHE DATEN Elektro- und Elektronik-Altgeräte (WEEE) Elektromagnetische Verträglichkeit (EMC) Angewandte Richtlinien Niederspannungsrichtlinie (LVD) Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Baunormen EN 60974-1; EN 60974-10 Class A Gerät genügt den geltenden EU-Richtlinien Gerät in Umgebungen mit erhöhtem Risiko von elektrischem Schlag verwendbar Konformitätskennzeichnung... -
Seite 10: Ersatzteile
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH ERSATZTEILE 10/14... - Seite 11 Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH N° CODE BESCHREIBUNG 005.0001.0004 BELT 011.0006.0031 HANDLE 011.0000.0111 COVER PLATE 012.0003.0000 INTERNAL FRAMEWORKS 050.0013.0091 POWER BOARD 044.0004.0001 INDUCTOR 011.0003.0011 DEFLECTOR PLATE 010.0006.0041 FRONT PLASTIC 021.0001.0260 FIXED SOCKET 050.5027.0000 FRONT PANEL 014.0002.0006 KNOB WITH CUP WITHOUT INDICATOR 014.0002.0004...
-
Seite 12: Schalttafel
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH SCHALTTAFEL DISCOVERY 200 S 12/14... -
Seite 13: Anschluss Für Die Fernbedienung
Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH ANSCHLUSS FÜR DIE FERNBEDIENUNG Schweißseite cod. 021.0004.0602 Fernbedienung Potenziometer 2 kΩ-10 kΩ 13/14... - Seite 14 Cod.006.0001.1320 Discovery 200 S 02/03/2017 v2.7 DEUTSCH 14/14...
