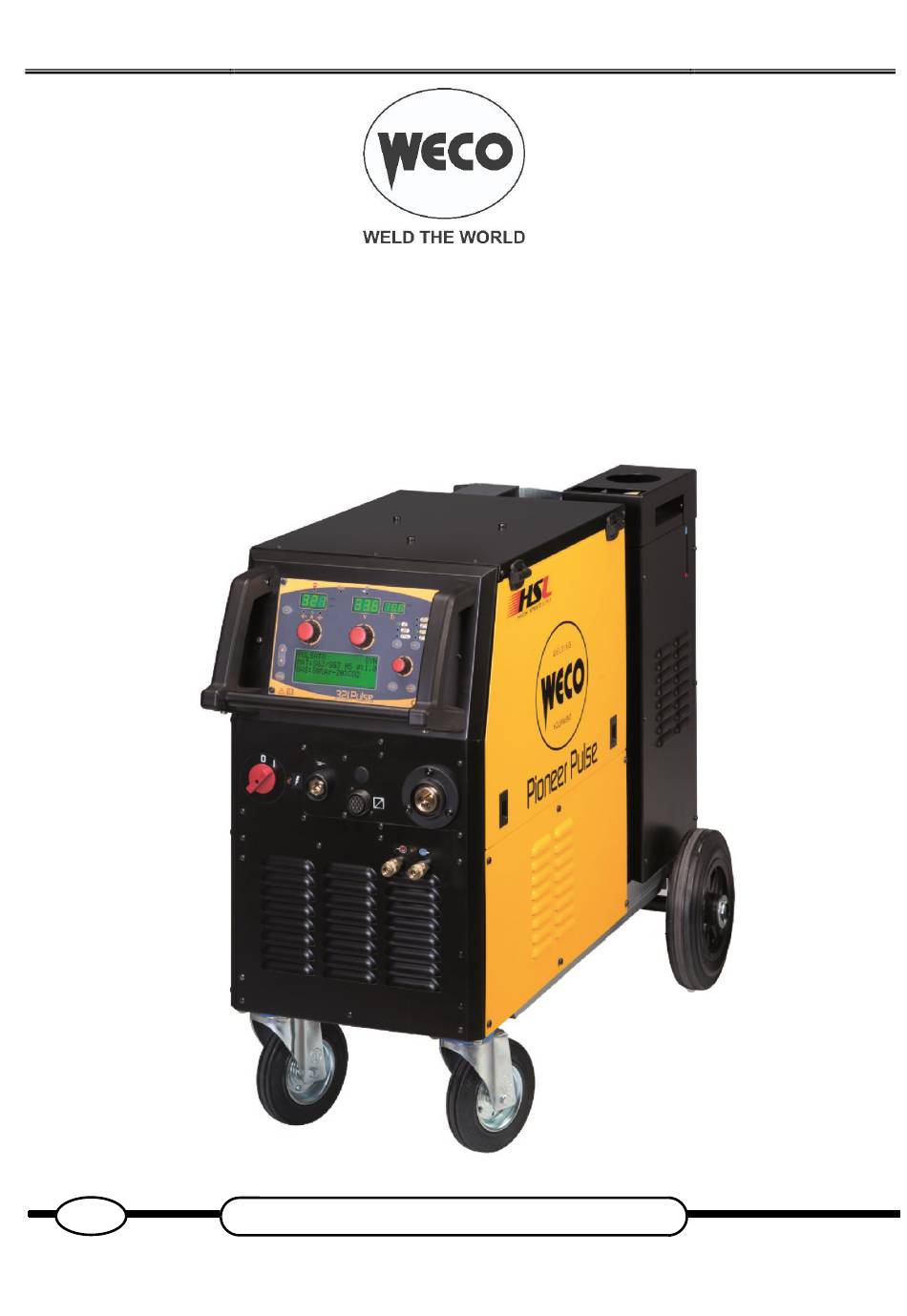

§ Dieses Symbol weist auf eine wichtige Information für die Ausführung relevanter Abläufe hin. Pioneer Pulse 321MKS ist ein fahrbarer vierrädriger Schweißgenerator mit Drahthaspel für den gewerblichen Gebrauch unter extremen Umgebungsbedingungen mit Drehstromumrichtung. Er eignet sich ideal für den Gebrauch in der Werkstatt, für leichte Rahmenkonstruktionen, für den Fahrzeugbau und das Transportwesen sowie für das Bauwesen mit...
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH 3. Die Kühleinheit in die Aufnahme legen. 4. Den Halter für die Kühleinheit mit den mitgelieferten Schrauben am Gerätegehäuse festschrauben. 5. Die Grundplatte der Kühleinheit mit den mitgelieferten Schrauben an der Gerätegrundplatte festschrauben.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH §. 16.3 ROLLEN DRAHTVORSVCHUB 9. Anschließen des Steckers der Masseklemme an den Schweißstromabgriff je nach benötigter Polarität. Die Größe der Nut in der Rolle muss mit dem Durchmesser des 10. Die Masseklemme mit dem Werkstück vebinden.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH BEDIENOBERFLÄCHE NUMMER SYMBOL BESCHREIBUNG Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: DRAHTGESCHWINDIGKEIT Der Wert wird angezeigt im Display: D1 MIG/MAG -Kurz-/Sprühlichtbogen, gepulst und synergisch: Aufleuchten weist auf die Möglichkeit zur Eingabe des folgenden Einstellwerts hin: SCHWEIßSTROM Funktion HOLD (bei Ende der Schweißung):...
Seite 10
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH Aufleuchten zeigt die Aktivierung der folgenden Funktion: 3-Stufiges Vorgehen § 14.5 2T - 3-STUFIGE METALL-SCHUTZGASSCHWEISSUNG (START- UND ENDSTROM) / § 14.6 2T SPOT - 3-STUFIGE METALL- SCHUTZGASSCHWEISSUNG (START- UND ENDSTROM) § 14.7 4T - 3-STUFIGE METALL-SCHUTZGASSCHWEISSUNG (START- UND ENDSTROM) / § 14.8 MIG/MAG-SCHWEISSEN (4T) B- LEVEL (3 STUFEN) Während des Aufleuchtens der LED:...
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH EINSCHALTEN DES GERÄTS Zum Einschalten des Geräts den Schalter des Geräts auf „I“ stellen. Die Meldung erscheint in den folgenden Displays: D4 MOTOR 321 PIONEER FW: YY.YY.YYY PROGRAM UPDATE YY.YY.YYY= Version der Software der Stromquelle.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH SETUP (WERKSEINSTELLUNGEN) Wenn ein Blockierzustand aktiv ist, ist es nicht möglich, auf diese Funktionen zuzugreifen. § 8.2 VERFAHREN ZUM SPERREN SETUP beim Einschalten des Geräts Zum Ausschalten des Geräts den Geräteschalter auf „O” stellen.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH Einschalten der Kühleinheit ON= Die Kühleinheit ist im Dauerbetrieb, wenn die Stromquelle eingeschaltet ist. Diese Einstellung eignetsich für schwere und automatisierte Anwendungen. OFF= Die Kühleinheit ist deaktiviert (Verwendung eines luftgekühlten Brenners).
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH VERFAHREN ZUM SPERREN Das Verfahren sperrt die Regelfunktionen des Gerätes und lässt, je nach dem gewählten Sperrzustand, lediglich einige Veränderungen zu. Das Verfahren dient als Schutz gegen unbeabsichtigte Veränderungen von Geräte- und Schweißeinstellungen durch den Anwender.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH Deaktivierung Wenn ein Sperrzustand ausgewählt ist, können nur die im aktiven Sperrzustand zulässigen Parameter verändert werden. Bei vergessenem Passwort kann der Sperrzustand nur durch Durchlaufen der Rücksetzprozedur des Schweißgeräts aufgehoben werden. HINWEIS: Der Generator muss eingeschaltet und auf Schweißen eingestellt sein.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH Einschalten mit Einstellung der Kühlung auf „OFF“ Die Funktionen der Kühleinheit und der Alarm der Kühleinheit sind deaktiviert. Es wird ohne Flüssigkeitskühlung des Brenners geschweißt. Brennerwechsel bei Einstellung der Kühlung auf „AUTO“ Den Knopf am Brenner drücken und loslassen.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH BEHANDLUNG VON ALARMEN Diese LED leuchtet dann auf, wenn ein fehlerhafter Betriebszustand festgestellt wird. Es wird eine Alarmmeldung angezeigt im Display: D4 Tab. 3 - Alarmmeldungen MELDUNG BEDEUTUNG EREIGNIS PRÜFUNGEN Alle Funktionen sind Deutet auf ein Auslösen der thermischen Sicherung,...
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH AKTIVIERUNG DER PARAMETER Die Schweißparameter stehen je nach vorgegebenem Schweißverfahren und Verfahrensablauf zur Verfügung. Die Verfügbarkeit einiger Werte ist nach vorherigem Aktivieren oder Einstellen anderer Parameter oder Funktionen des Geräts möglich. Die Tabelle zeigt, welche Vorgaben vorzunehmen sind, um einzelne Werte zu aktivieren.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 10.1 EINSTELLWERTE FÜR DAS SCHWEISSEN Folgen einer Werterhöhung: heißere Schweißnaht. Lichtbogenkorrektur (Spannung) Folgen einer Wertverringerung: Dieser Parameter korrigiert den synergischen Wert der Spannung Kältere Schweißnaht. beim MAG/MAG Pulsbetrieb, während er bei doppelt gepulstem MIG/MAG die Korrektur der Spannung des hohen Stroms steuert.
Seite 20
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH Hauptparameter immer der optimale RUECKBRAND Wert STARTSTROM vorgegeben. Start im 3-Stufigen-Betrieb (Start- / Endstrom) Wenn ein von SYN abweichender Wert eingegeben wird, bleibt dieser Der Parameter regelt die Drahtfürdergeschwindigkeit der 1.Stufe als Wert gespeichert und fest eingestellt.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 2PULS BEREICH Bereich der doppelten Pulsung Der Parameter regelt die Differenz der beiden Drahtgeschwindigkeiten (schnell und langsam), die beim doppelten Pulsen verwendet werden. Mit zunehmender Erhöhung kann die Lichtbigenstabilität negativ beeinflußt werden. Der Wert wird als %-Wert der eingestellten Drahtgeschwindigkeit angezeigt und bestimmt die Werte für langsamen und schnellen...
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH EIGENSCHAFTEN DER STUFEN IM MENÜ 11.1 1. EBENE Das Menü enthält die Vorgaben für die wichtigsten Sollwerte der Parameter (oder Synergieparameter) zum Schweißen je nach gewähltem Schweißprozess. SYN: Dieses Kürzel gibt an, dass die Regelung der Parameter synergisch erfolgt.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 11.3 3. EBENE Das Menü enthält selten veränderte Werte, die bei der ersten Inbetriebnahme des Gerätes einzustellen sind. Die veränderten Parameter bleiben bis zu einer neuerlichen Änderung oder Rücksetzen (RESET) des Geräts gespeichert.
Seite 24
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH HIGH CONTROL-KURVE: Die Kurven stehen mit Generatoren der Baureihe HSL für die Schweißverfahren MIG/MAG GEPULST und MIG/MAG DOPPELT GEPULST zur Verfügung. Die neue Kurve Gepulst HC (High Control) hat die Eigenschaft, eine sehr schnelle Lichtbogenkontrolle zu bieten, so dass die Tropfenablösung mit sehr geringer Energie optimiert wird.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 12.2 MIG/MAG -HANDSCHWEISSEN Die Schweißart ist „Kurz- / Sprühlichtbogen“. Die Regelung der Hauptparameter der Schweißung (Drahtgeschwindigkeit und Spannung) bleibt vollständig dem Bediener überlassen. Er muss den optimalen Arbeitspunkt für die gewünschte Schweißung finden.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH 12.3 SYNERGISCHES MIG/MAG -SCHWEISSEN Es sind die Schweißdaten (Material, Drahtdurchmesser, Art des Gases) vorzugeben, die im Display D4 angezeigt werden, und einer der Schweißparameter Drahtgeschwindigkeit, Strom oder Materialstärke, der im Display D1 angezeigt wird.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 12.3.2 VORGABE DER PARAMETER FÜR MIG/MAG SYNERGISCH (2. EBENE) Die Taste drücken, um in das Untermenü zu gelangen. Mittels dieser Tasten die Liste der zu verändernden Parameter durchlaufen. Mit dem Encoder den Wert des gewährten Parameters einstellen.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH 12.4 MIG/MAG -SCHWEISSEN SYNERGISCH GEPULST Es sind die Schweißdaten (Material, Drahtdurchmesser, Art des Gases) vorzugeben, die im Display D4 angezeigt werden, und einer der Schweißparameter Drahtgeschwindigkeit, Strom oder Materialstärke, der im Display D1 angezeigt wird.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 12.4.2 VORGABE DER PARAMETER FÜR MIG/MAG SYNERGISCH GEPULST (2. EBENE) Die Taste drücken, um in das Untermenü zu gelangen. Mittels dieser Tasten die Liste der zu verändernden Parameter durchlaufen. Mit dem Encoder den Wert des gewährten Parameters einstellen.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH 12.5 MIG/MAG -SCHWEIßEN SYNERGISCH DOPPELT GEPULST Es sind die Schweißdaten (Material, Drahtdurchmesser, Art des Gases) vorzugeben, die im Display D4 angezeigt werden, und einer der Schweißparameter Drahtgeschwindigkeit, Strom oder Materialstärke, der im Display D1 angezeigt wird.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH 12.5.2 VORGABE DER PARAMETER FÜR MIG/MAG SYNERGISCH DOPPELT GEPULST (2.EBENE) Die Taste drücken, um in das Untermenü zu gelangen. Mittels dieser Tasten die Liste der zu verändernden Parameter durchlaufen. Mit dem Encoder den Wert des gewährten Parameters einstellen.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH VERWALTUNG VON JOBS Persönliche Einstellungen können als Job gespeichert werden. Es stehen 99 Speicherplätze zur Verfügung (j01-j99). Die Einstellungen des SETUP-Menüs werden nicht gespeichert. 13.1 JOBS SPEICHERN Die Funktion ist aktiv, wenn gerade kein Schweißvorgang abläuft.
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH Mittels des Encoders die Position des umzubenennenden Jobs wählen. Die Taste 3 sec lang gedrückt halten. Der erste Buchstabe des Namens blinkt. Mittels des Encoders diesen Buchstaben ändern. Zum Bestätigen diese Taste drücken.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH Mittels des Encoders einen vorhandenen Job auswählen. Verlassen ohne Bestätigung Diese Taste drücken. Das Verlassen des Menüs erfolgt automatisch. Verlassen mit Bestätigung Diese Taste drücken. JOB LOESCHEN Die Meldung erscheint in den folgenden Displays: D4 Mit dem Encoder die folgenden Eingabewerte auswählen: NEIN...
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH BRENNER TAKTART (2-/4-TAKT USW.) 14.1 2T METALL-SCHUTZGASSCHWEISSUNG 1. Den Brenner in die Nähe des zu schweißenden Werkstücks bringen. 2. Den Knopf am Brenner drücken und loslassen (1. Phase). Der Draht wird bis zum Kontakt mit dem Grundmaterial mit Anschleichgeschwindigkeit zugeführt.
Cod.006.0001.1520 11/07/2017 v2.8 Pioneer Pulse 321MKS DEUTSCH 14.5 2T - 3-STUFIGE METALL-SCHUTZGASSCHWEISSUNG (START- UND ENDSTROM) 1. Den Brenner in die Nähe des zu schweißenden Werkstücks bringen. 2. Den Knopf am Brenner drücken (1. Phase). Der Draht wird bis zum Kontakt mit dem Grundmaterial mit Anschleichgeschwindigkeit zugeführt. Wenn nach Heraustreten von 10cm Draht am Ausgang der elektrische Lichtbogen nicht gezündet wird, wird der weitere Drahtvorschub gesperrt und die Ausgänge des Schweißgeräts...
Cod.006.0001.1520 Pioneer Pulse 321MKS 11/07/2017 v2.8 DEUTSCH TECHNISCHE DATEN Modell Pioneer Pulse 321MKS EN 60974-1 Baunormen EN 60974-5 EN 60974-10 Class A Betriebsspannung 3 x 400 V~± 15 %/ 50-60 Hz Dieses Gerät ist konform mit der Norm IEC 61000-3-12 unter der Voraussetzung, dass die maximal zulässige Netzimpedanz am Verknüpfungspunkt zwischen der Abnehmeranlage und dem öffentlichen Versorgungsnetz niedriger als oder gleich 33 mΩ...
