Montageanleitung - CARDIOSTRONG EX20 Montage- Und Bedienungsanleitung

3.2

Montageanleitung

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.

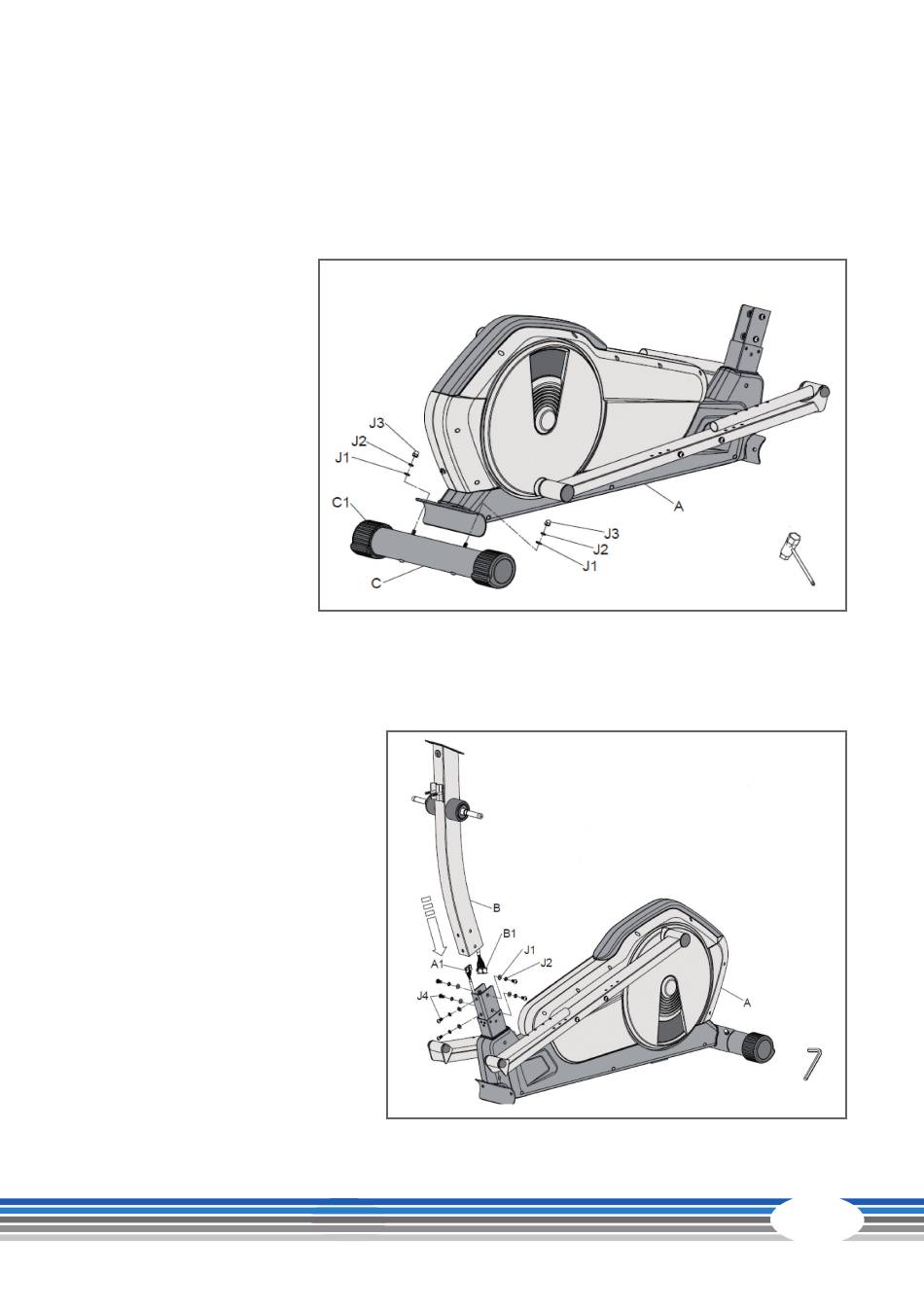

Schritt 1: Montage - hinterer Standfuß
Zuerst entfernen Sie die
Unterlegscheiben
Federscheiben (J2)
Muttern (J3) vom hinteren
Standfuß (C). Befestigen Sie
den hinteren Standfuß (C) an
der Halterung des Rahmens
(A) mit den vorinstallierten
Schrauben und den zuvor
gelösten Unterlegscheiben
(J1), Federscheiben (J2) und
Muttern (J3).
Schritt 2: Montage - Konsolenmast
Entfernen Sie zuerst die Schrauben
(J4), Federscheiben
Unterlegscheiben
Rahmen (A). Verbinden Sie dann
das Sensorenkabel (A1) mit dem
Sensorenkabel (B1). Montieren Sie
den Konsolenmast (B) am Rahmen
(A) mit Schrauben (J4), Federscheiben
(J2) und Unterlegscheiben (J1).
Hinweis: Achten
Zusammenschieben der Teile darauf,
dass die Kabel nicht eingeklemmt
werden.
(J1),
und
(J2) und
(J1) vom
Sie beim
11
