4 Utilisation
Système numérique d'information et d'analyse
1

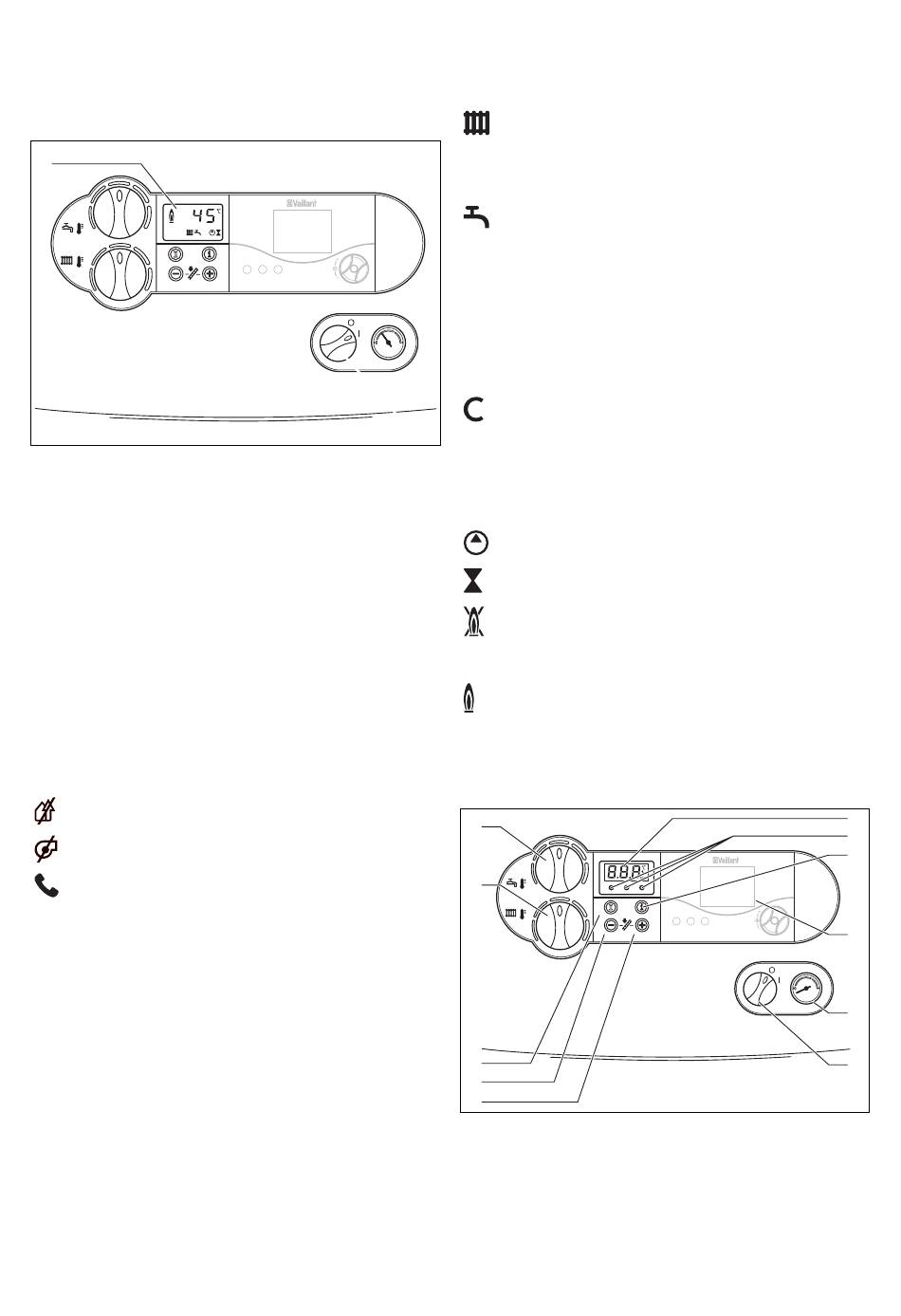

Fig. 4.2 Ecran ecoTEC plus
Les appareils ecoTEC plus sont équipés d'un système
numérique d'information et d'analyse. Ce système vous
fournit des informations à propos de l'état de service de
votre chaudière et vous aide, le cas échéant, à remédier
aux anomalies.
Durant le fonctionnement normal de la chaudière, la
température actuelle de départ du chauffage s'affiche
sur l'écran (1) (45 °C dans l'exemple). En cas d'anomalie,
l'affichage de la température est remplacé par le code
erreur correspondant. Les symboles affichés vous four-
nissent également les informations suivantes :
1
Affichage de la température actuelle de départ
du chauffage, de la pression de remplissage de
l'installation de chauffage ou affichage du code
d'état ou d'erreur
Anomalie dans la conduite d'air/d'évacuation des
produits de combustion
Anomalie dans la conduite d'air/d'évacuation des
produits de combustion
Uniquement en liaison avec vrnetDIALOG :
tant que le symbole est affiché sur l'écran, une
température de puisage d'eau chaude et de
départ de chauffage est définie par l'accessoire
vrnetDIALOG, c.-à-d. que l'appareil fonctionne
avec d'autres températures que celles réglées à
l'aide des sélecteurs (9) et (10).
Ce mode de fonctionnement peut uniquement
être désactivé :
- à l'aide de vrnetDIALOG ou
- en modifiant le réglage de la température sur
les sélecteurs (9) ou (10) de plus de ±5 K.
Ce mode de fonctionnement ne peut pas être
désactivé :
- en appuyant sur la touche (8) « Réinitialisation »
ou
- en allumant ou en éteignant l'appareil
8
i F P
bar
Mode chauffage activé
en permanence : mode de fonctionnement
clignote :
Production d'eau chaude sanitaire activée
(uniquement avec VCW)
en permanence : puisage permanent d'eau
(uniquement avec VC)
en permanence : chauffage d'un ballon
clignote :
Fonction de maintien de température activée
(uniquement avec VCW)
en permanence : fonction de maintien de tem-
clignote :
Pompe de chauffage en marche
Vanne gaz interne amorcée
Flamme avec croix :
anomalie pendant le fonctionnement du brûleur ;
l'appareil est éteint
Flamme sans croix :
fonctionnement correct du brûleur
4.2 Vue d'ensemble des éléments de commande

ecoTEC pro

11
10
9
8
7
Fig. 4.3 Eléments de commande ecoTEC pro
1 Ecran d'affichage de la température de départ de
chauffage actuelle, de la pression de remplissage de
l'installation de chauffage et d'informations complé-
mentaires
chauffage
temps de blocage du brûleur
actif
chaude activé
d'eau chaude activé
rallon d'eau chaude est
chauffé, brûleur en marche
pérature est opérationnelle
fonction de maintien de tem-
pérature active, brûleur en
marche
i F P
bar
Notice d'emploi ecoTEC
