Heizbetrieb aktiv
permanent an:
blinkt:
Warmwasserbereitung aktiv
(nur bei VCW)
permanent an:
(nur bei VC)
permanent an:
blinkt:
Warmhaltefunktion aktiv
(nur bei VCW)
permanent an:
blinkt:
Heizungspumpe ist in Betrieb
Internes Gasventil wird angesteuert
Flamme mit Kreuz:
Störung während des Brennerbetriebs;
Gerät ist abgeschaltet
Flamme ohne Kreuz:
Ordnungsgemäßer Brennerbetrieb
4.2 Übersicht über die Bedienelemente bei
ecoTEC pro
11
10
9
8
7

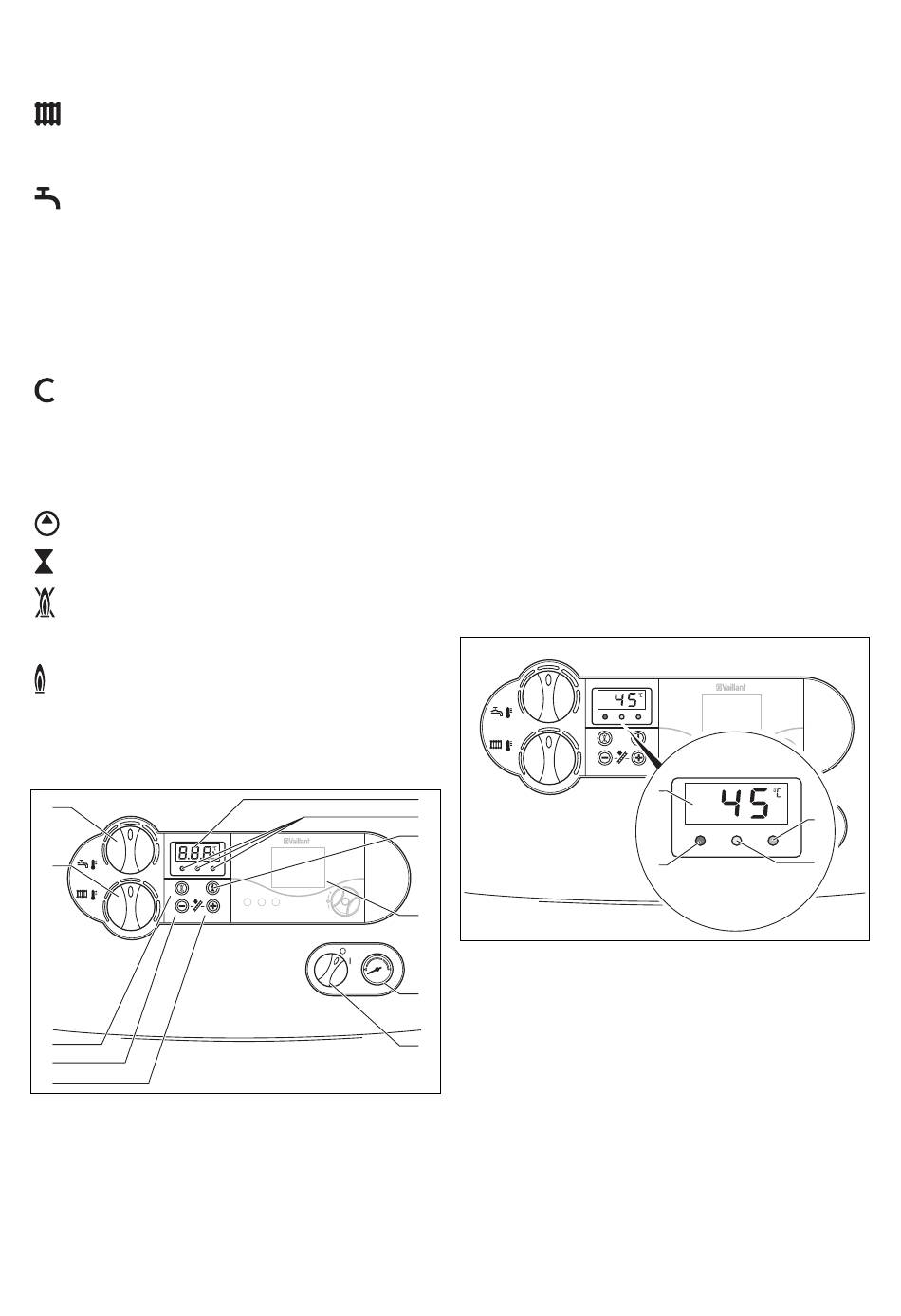

Abb. 4.3 Bedienelemente ecoTEC pro
1 Display zur Anzeige der aktuellen Heizungs-Vorlauf-
temperatur, des Fülldrucks der Heizungs anlage oder
bestimmter Zusatzinforma tionen
2 Anzeigeleuchten für Betriebsarten
3 Taste „"i" zum Abrufen von Informationen
8
Betriebsart Heizbetrieb
Brennersperrzeit aktiv
Warmwasser wird gezapft
Beheizung eines Warm -
wasserspeichers ist aktiviert
Warmwasserspeicher wird
beheizt, Brenner an
Warmhaltefunktion ist in
Bereit schaft
Warmhaltefunktion ist in
Betrieb, Brenner an
i F P
bar
4 Einbauregler (Zubehör)
5 Manometer zur Anzeige des Füll- bzw. Betriebsdrucks
in der Heizungsanlage
6 Hauptschalter zum Ein- und Ausschalten des Gerätes
7 Taste „+" zum Weiterblättern der Displayanzeige (für
den Fachhandwerker bei Einstellarbeiten und Fehler-
suche) oder Anzeige der Speichertemperatur (VC mit
Speicherfühler) bzw. Temperatur des Warmwasser-
Wärmetauschers (VCW)
8 Taste „-" zum Zurückblättern der Displayanzeige (für
den Fachhandwerker bei Einstellarbeiten und Fehler-
suche) und zur Anzeige des Fülldrucks der Heizungs-
anlage auf dem Display
9 Taste „Entstörung" zum Rücksetzen bestimmter
Störungen
10 Drehknopf zur Einstellung der Heizungs-Vorlauf-
temperatur
11 Drehknopf zur Einstellung der Warmwasser-Auslauf-
temperatur (VCW) bzw. Speichertemperatur (VC mit
Speicherfühler)
Multifunktionsanzeige
Die ecoTEC pro-Geräte sind mit einer Multifunktions-
anzeige ausgestattet. Wenn der Hauptschalter einge-
schaltet ist und das Gerät normal funktioniert, zeigt die
Anzeige die aktuelle Heizungs-Vorlauf tempe ra tur an (im
Bei spiel 45 °C).
1
2
3
4
Abb. 4.4 Anzeigeleuchten ecoTEC pro
1 Anzeige der aktuellen Heizungs-Vorlauf tempe ra tur,
5
des Fülldrucks der Heizungsanlage oder Anzeige eines
Status- oder Fehlercodes
6
2 Grüne Anzeigeleuchte Warmhaltefunktion/Warm-
wasser
permanent an: Warmhaltefunktion ist eingeschaltet
aus: Warmhaltefunktion ist ausgeschaltet und es wird
kein Warmwasser gezapft
blinkt: Warmwasser wird gezapft oder die Warmhalte-
funktion wärmt das Wasser nach
3 Gelbe Anzeigeleuchte
permanent an: Brenner an
i F P
1
2
bar
3
4
