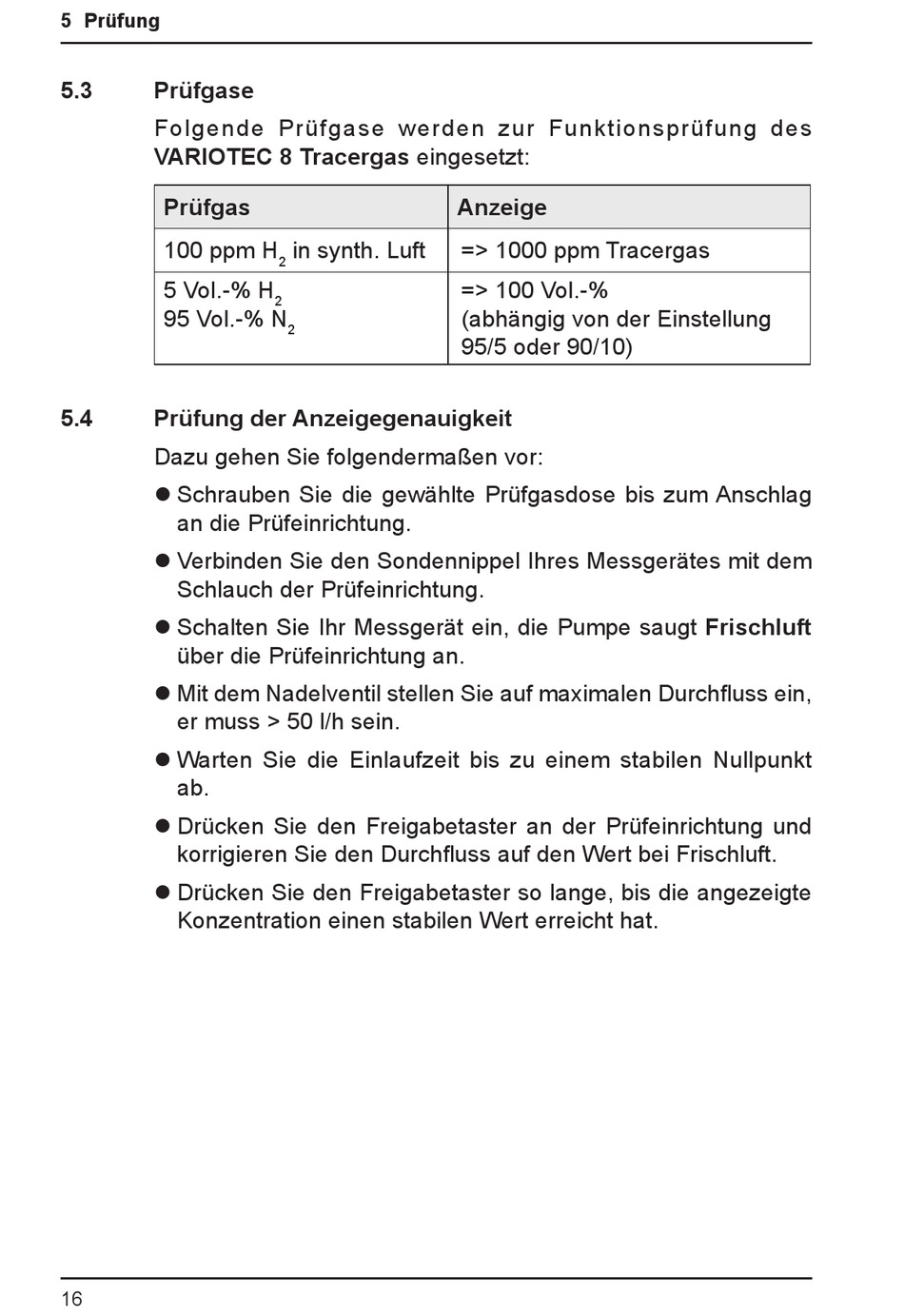

5 Prüfung
5.3
Prüfgase
Folgende Prüfgase werden zur Funktionsprüfung des
VARIOTEC 8 Tracergas eingesetzt:
Prüfgas
100 ppm H
5 Vol.-% H
95 Vol.-% N
5.4
Prüfung der Anzeigegenauigkeit
Dazu gehen Sie folgendermaßen vor:
z Schrauben Sie die gewählte Prüfgasdose bis zum Anschlag
an die Prüfeinrichtung.
z Verbinden Sie den Sondennippel Ihres Messgerätes mit dem
Schlauch der Prüfeinrichtung.
z Schalten Sie Ihr Messgerät ein, die Pumpe saugt Frischluft
über die Prüfeinrichtung an.
z Mit dem Nadelventil stellen Sie auf maximalen Durchfluss ein,
er muss > 50 l/h sein.
z Warten Sie die Einlaufzeit bis zu einem stabilen Nullpunkt
ab.
z Drücken Sie den Freigabetaster an der Prüfeinrichtung und
korrigieren Sie den Durchfluss auf den Wert bei Frischluft.
z Drücken Sie den Freigabetaster so lange, bis die angezeigte
Konzentration einen stabilen Wert erreicht hat.
16
in synth. Luft
2
2
2
Anzeige
=> 1000 ppm Tracergas
=> 100 Vol.-%
(abhängig von der Einstellung
95/5 oder 90/10)
