Aufstellort; Montage Des Speichers - Reflex Storatherm Aqua Load Serie Betriebsanleitung

Montage
5.2

Aufstellort

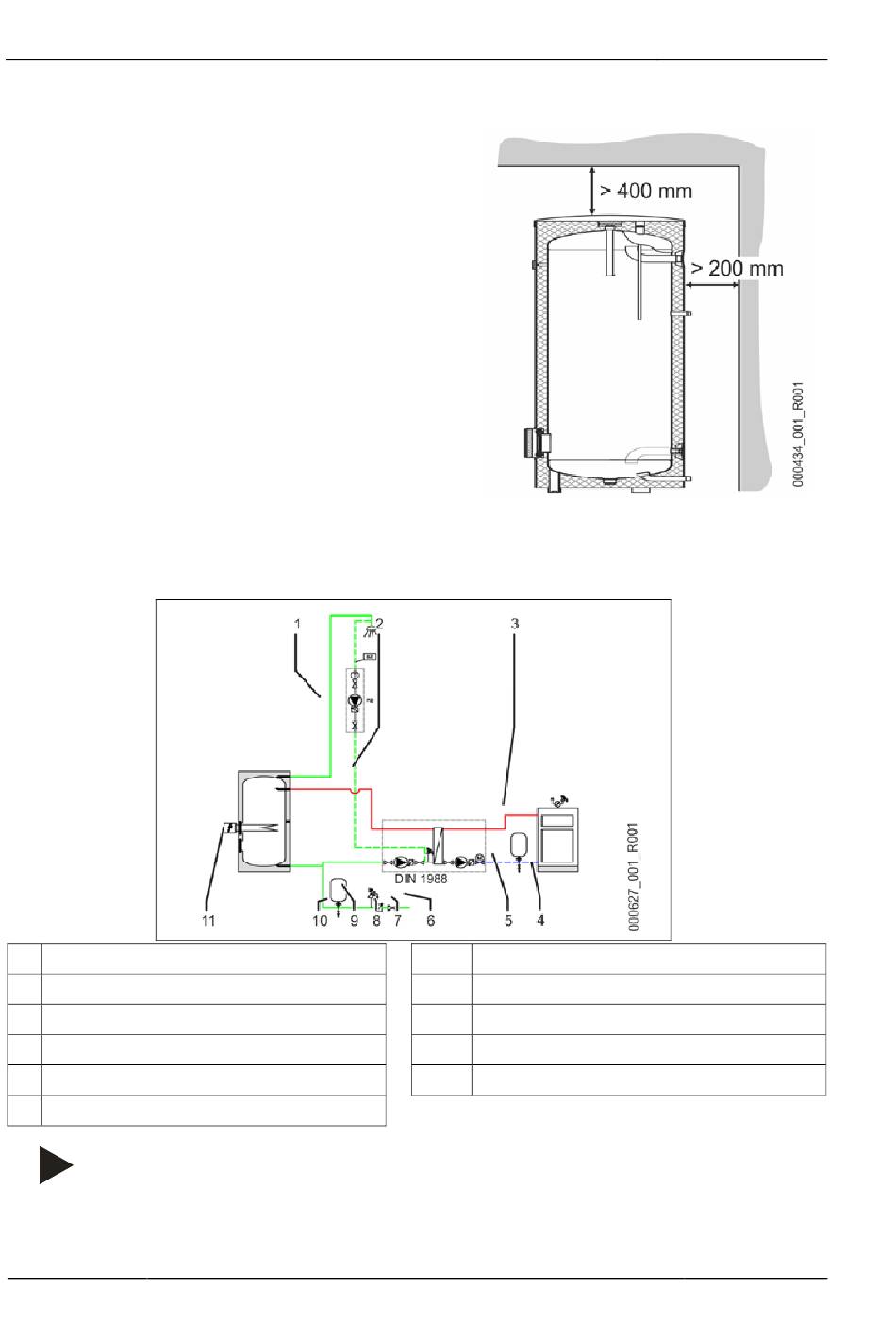

Stellen Sie folgende Bedingungen für den Aufstellort
sicher:
• Frostsicherer Raum.
– In feuchten Räumen ein Podest einsetzen.
• Tragfähiger, ebener Boden.
• Auffangwanne mit angeschlossenem Abfluss.
• Berücksichtigen Sie Mindestabstände seitlich und
oben.
• Die Position der Anschlüsse entnehmen Sie den
Technischen Daten.
siehe Kapitel 4 "Technische Daten" auf Seite 6
5.3

Montage des Speichers

Führen Sie den Anschluss des Speichers an die Kaltwasserleitung nach DIN 1988 durch.
1 Warmwasser (WW)
2 Zirkulation (ZK)
3 Heizungsvorlauf (HV)
4 Heizkessel (HK)
5 Heizungsrücklauf (HR)
6 Kaltwasser (KW)
Hinweis!
Vermeiden Sie die Eigenzirkulation des Wassers.
– Verwenden Sie Rückschlagventile oder Rückschlagklappen mit Rückflussverhinderer in
den Speicherkreisen.
10 — Deutsch
7
8
9
10
11
Storatherm — 25.07.2018
Absperrventil
Rückflussverhinderer (Rohrtrenner)
Mambran-Druckausdehnungsgefäß
Entleerung
Elektrisches Backup
