4.

GEBRAUCH DER AUFSCHNITTMASCHINE

4.1 Einsatzverfahren

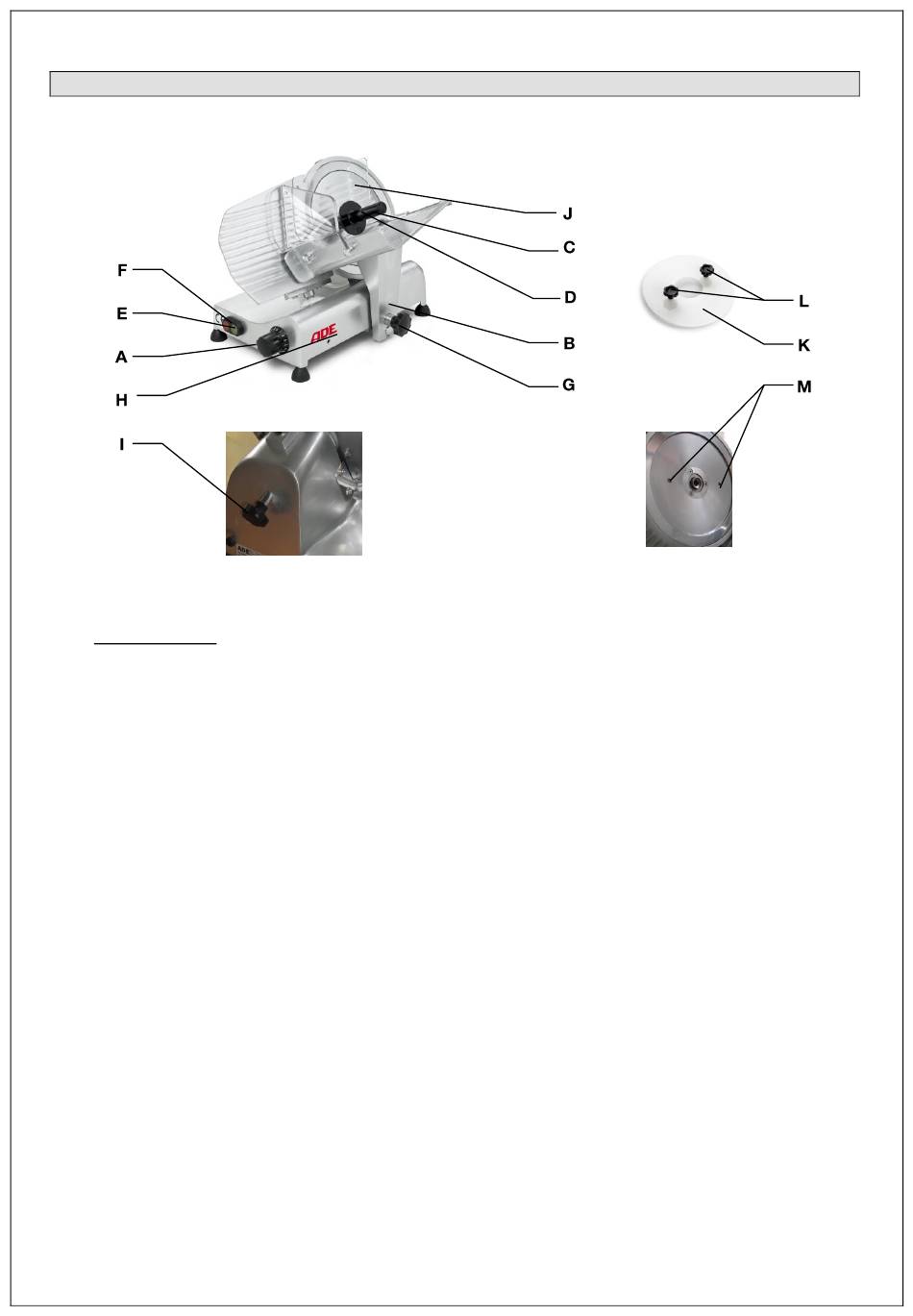

1) Den Drehgriff „A" mit Gradeinteilung auf "0" (Null) stellen.
2) Den Schneidgutschlitten am Schlittenarm "B" so weit wie möglich in Richtung des Bedieners ziehen.
3) Den Restehalter "C" mit Hilfe des dafür vorgesehenen Griffs "D" anheben. Das Produkt bei
abgeschalteter Maschine auf den Schlitten legen und den Restehalter auf oder hinter das Schneidgut
absenken.
Der Restehalter ist aus Sicherheitsgründen fest mit der Maschine verbunden. Ist das Schneidgut
länger als der Bewegungsbereich des Restehalters, so wird dieser lose obenauf gelegt. Unterschreitet
die Länge des Schneidgutes den Bewegungsbereich des Restehalters, so wird dieser hinter das
Schneidgut gelegt.
4) Die gewünschte Schnittstärke mit Hilfe des Drehgriffs "A" einstellen. Die Schnittstärke kann stufenlos
zwischen 0 und 15mm gewählt werden.
5) Zum Einschalten die grüne Betriebstaste "E" drücken.
6) Durch Festhalten des Griffs "D" bzw. des Griffs am Schlittenarm „B" (nur Modelle Hanse 300) den
Schneidgutschlitten vor und zurück bewegen, um das Schneidgut zu schneiden.
7) Nach Beendigung des Schneidvorgangs die Maschine mit Hilfe der roten Stopptaste "F" abschalten
und den Drehgriff zur Schnittstärkeneinstellung „A" aus Sicherheitsgründen wieder auf "0" stellen.
