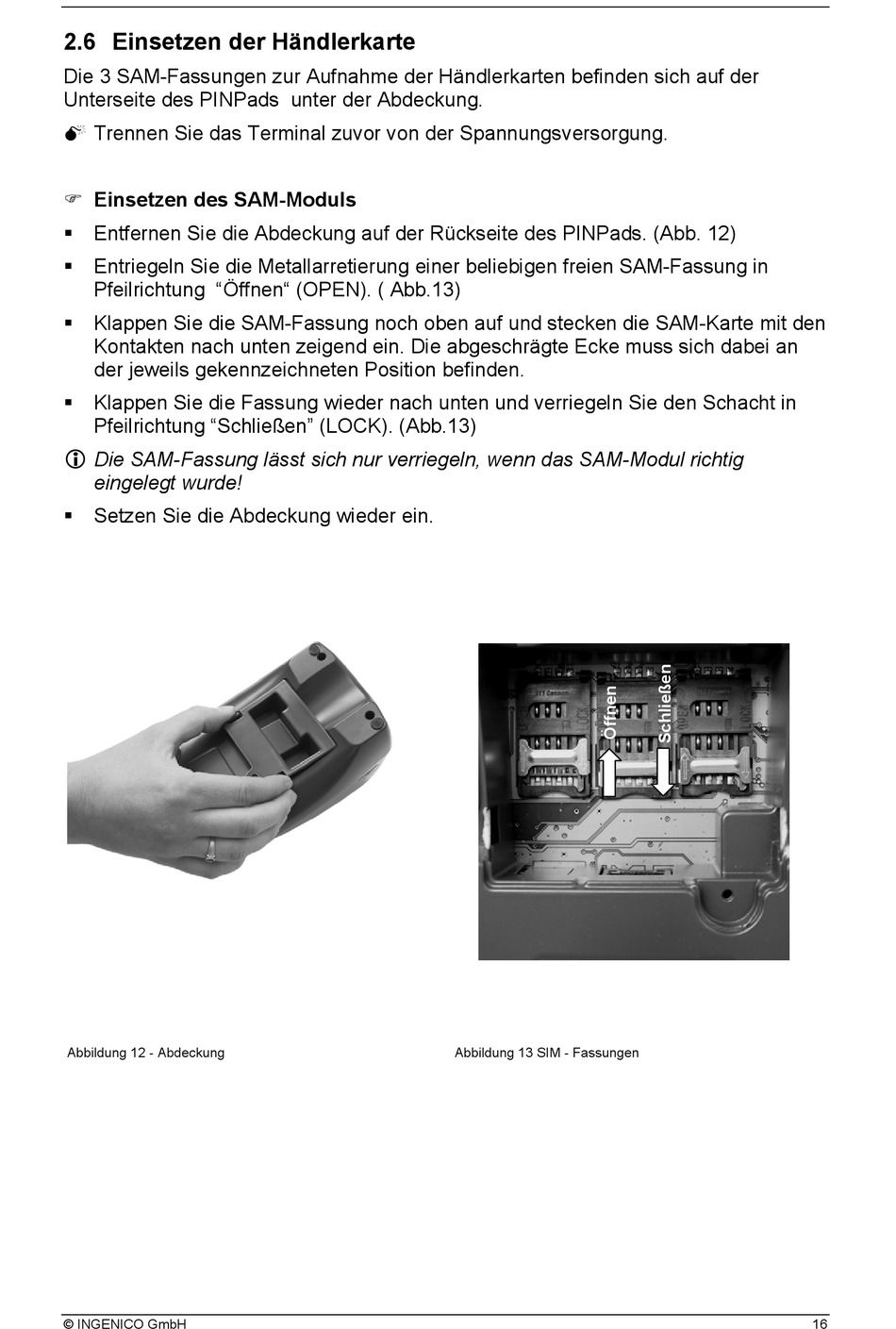

2.6 Einsetzen der Händlerkarte
Die 3 SAM-Fassungen zur Aufnahme der Händlerkarten befinden sich auf der
Unterseite des PINPads unter der Abdeckung.
Trennen Sie das Terminal zuvor von der Spannungsversorgung.
Einsetzen des SAM-Moduls
Entfernen Sie die Abdeckung auf der Rückseite des PINPads. (Abb. 12)
Entriegeln Sie die Metallarretierung einer beliebigen freien SAM-Fassung in
Pfeilrichtung "Öffnen" (OPEN). ( Abb.13)
Klappen Sie die SAM-Fassung noch oben auf und stecken die SAM-Karte mit den
Kontakten nach unten zeigend ein. Die abgeschrägte Ecke muss sich dabei an
der jeweils gekennzeichneten Position befinden.
Klappen Sie die Fassung wieder nach unten und verriegeln Sie den Schacht in
Pfeilrichtung "Schließen" (LOCK). (Abb.13)
Die SAM-Fassung lässt sich nur verriegeln, wenn das SAM-Modul richtig
eingelegt wurde!
Setzen Sie die Abdeckung wieder ein.
Abbildung 12 - Abdeckung
© INGENICO GmbH
Abbildung 13 SIM - Fassungen
