Ingenico i3380 Bedienungsanleitung Seite 11

2. Anschluss Kommunikation

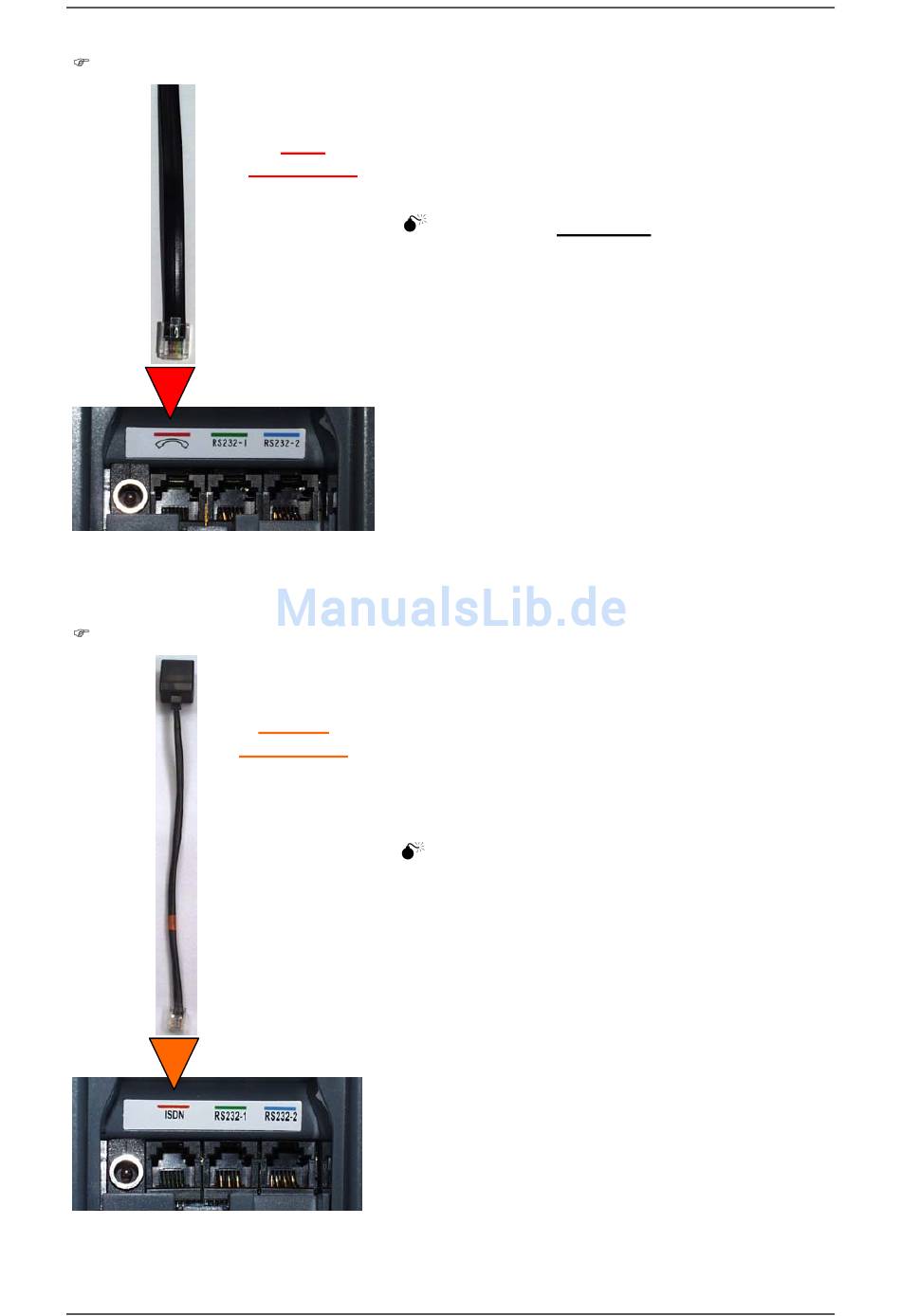

Analog (Modem)
Abbildung 3- Anschluss analog
ISDN
Abbildung 4 – Anschluss ISDN
© INGENICO GmbH
Die Anschlussbuchse des Terminals wird
Rote
über das mitgelieferte TAE Anschlusskabel mit
Markierung
der Telefonanschlussdose verbunden.
ausschließlich das im Lieferumfang
enthaltene Originalkabel zu verwenden!
Unter Verwendung eines Standardkabels
beim Betrieb des Terminals an einer TAE-
Mehrgerätedose ist ansonsten die
Funktionalität von parallel zum Terminal
angeschlossenen Geräten nicht
gewährleistet.
Das im Lieferumfang enthaltene ISDN
Orange
Adapterkabel wird an die Anschlussbuchse des
Markierung
Terminals angeschlossen. Das ebenfalls
mitgelieferte ISDN Anschlusskabel wird in die
Buchse des Adapters gesteckt und mit der ISDN-
Anschlussdose bzw. mit dem NTBA verbunden.
Markierung und stecken Sie das Kabel
keinesfalls in eine andere Buchse. Dies
könnte Schäden an den Schnittstellen
verursachen!
Dabei ist bei analogen Terminals
Bitte beachten Sie unbedingt die farbliche
11
