1. Verbindung Terminal i5100 – PINPad i3380

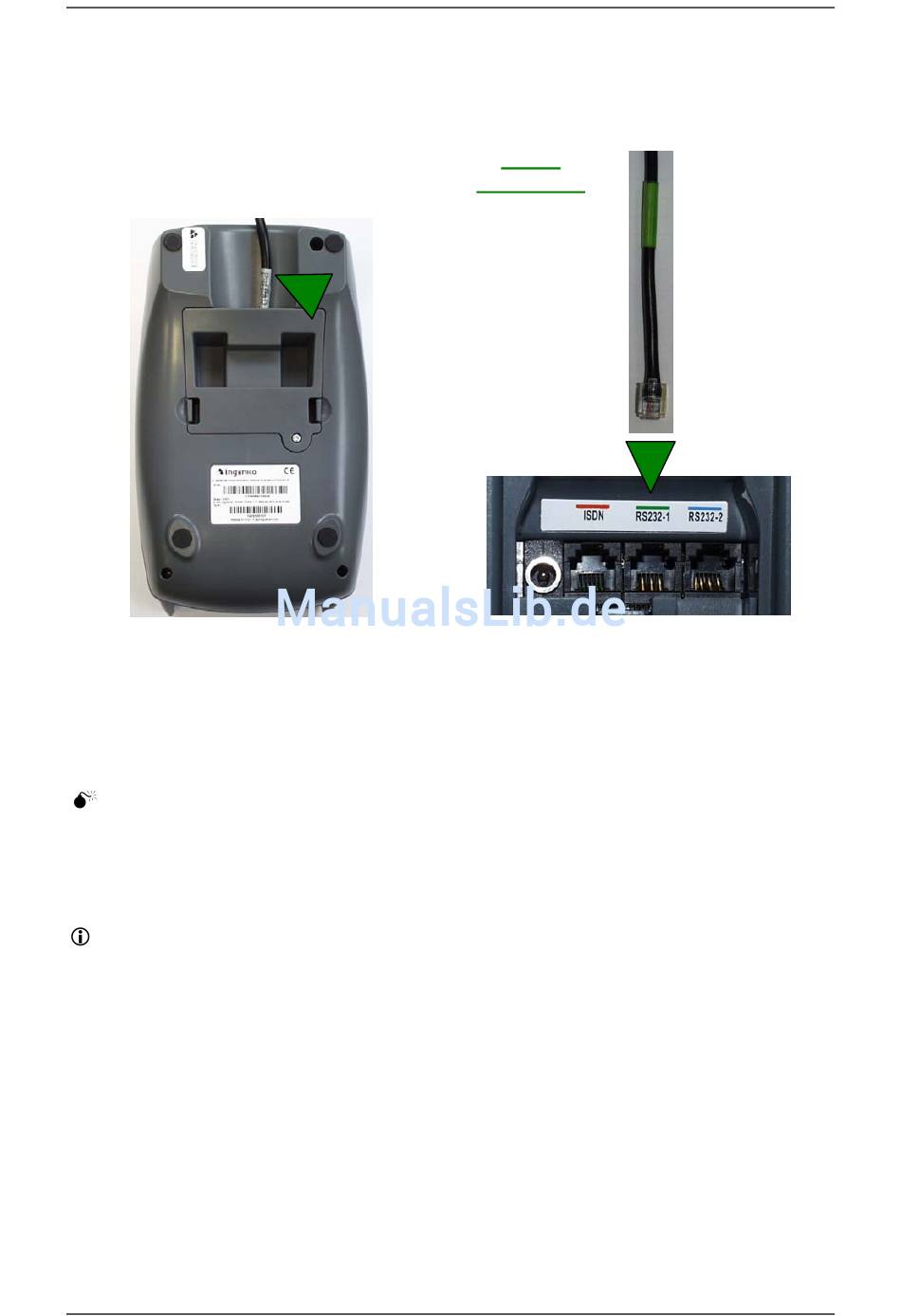

Abbildung 1 – Unterseite PINPad
Das Verbindungskabel zwischen Terminal und PINPad ist im Auslieferungszustand
bereits mit dem PINPad verbunden und wird am Terminal an der seriellen
Schnittstelle RS232-1 (grüne Markierung) angeschlossen.
Bitte beachten Sie unbedingt die farbliche Markierung und stecken Sie das
Kabel keinesfalls in eine andere Buchse. Dies könnte Schäden an den
Schnittstellen verursachen!
Die nicht verwendete RS232-2 Schnittstelle ist in der Regel mit einem
Blindstopfen verschlossen!
© INGENICO GmbH
Grüne
Markierung
Abbildung 2- Anschluss PINPad
