2.2.5.

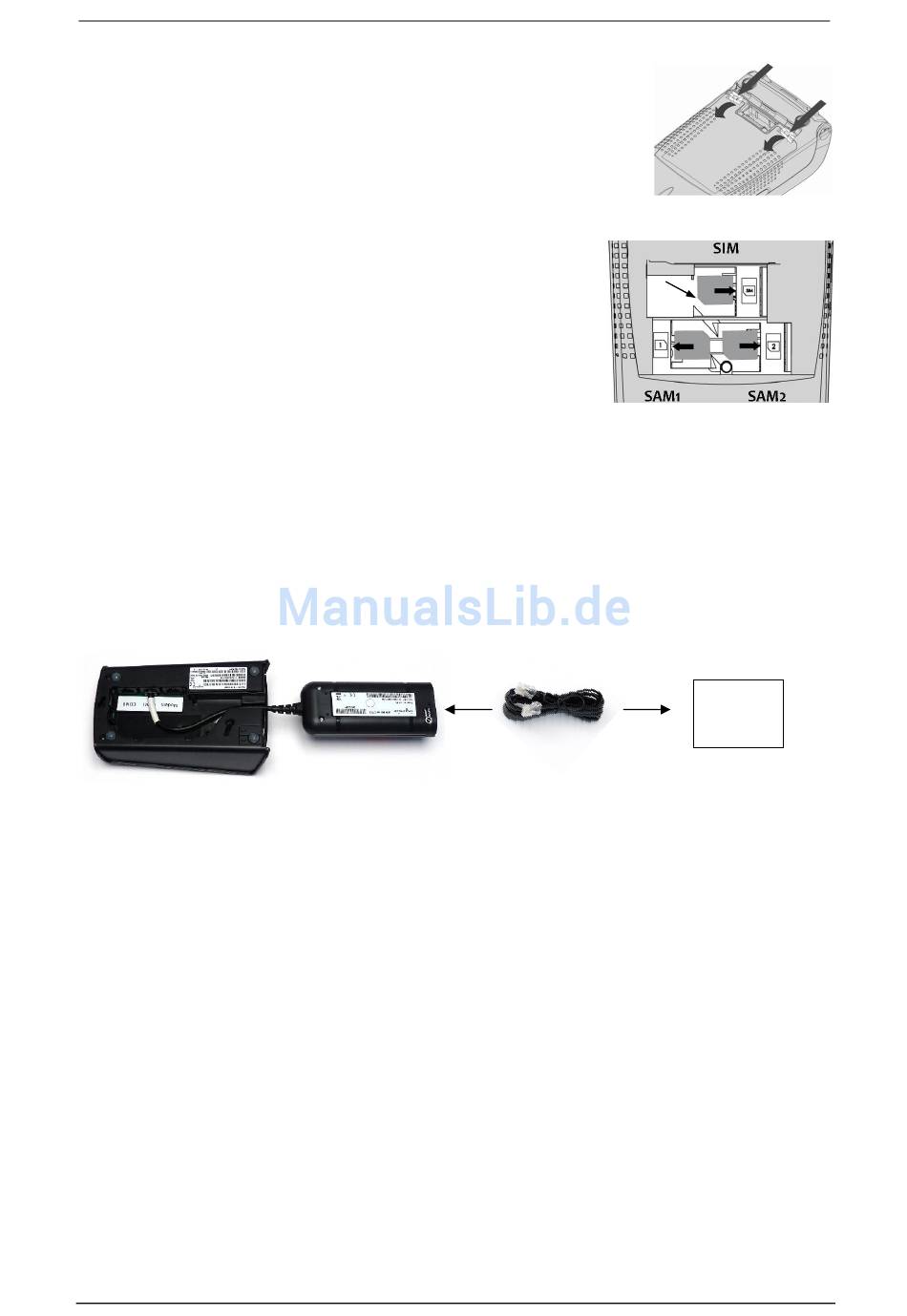

Einsetzen der SIM-Karte

1. Entriegeln Sie den Deckel auf der Rückseite des Terminals,
indem Sie die beiden Clips in Pfeilrichtung drücken und
entnehmen Sie den Deckel.
2. Schieben Sie die SIM-Karte vorsichtig in die dafür
vorgesehene Aufnahme, oben in der nebenstehenden
Abbildung. Achten Sie darauf, dass die Kontakte nach
unten zeigen und dass die abgeschrägte Ecke der SIM-
Karte wie abgebildet positioniert ist.
3. Schließen Sie den Deckel wieder.
2.2.6.

Anschluss des optionalen ISDN-Kits

Das ISDN-Modem kann nur mit der Basisstation des iWL250 Bluetooth verwendet werden.
1. Entfernen Sie den Deckel auf der Rückseite der Basisstation, siehe Kap. 2.4.1
2. Verbinden Sie das Kabelende des ISDN-Modems mit der COM1 Buchse der Basisstation
und führen Sie das Kabel wie abgebildet aus der Basis heraus.
3. Verbinden Sie das im ISDN-KIT enthaltene ISDN-Kabel auf der einen Seite mit der
Buchse des ISDN-Modems und auf der anderen Seite mit ihrer ISDN-Anlage.
4. Bringen Sie den Deckel der Basisstation wieder an.
