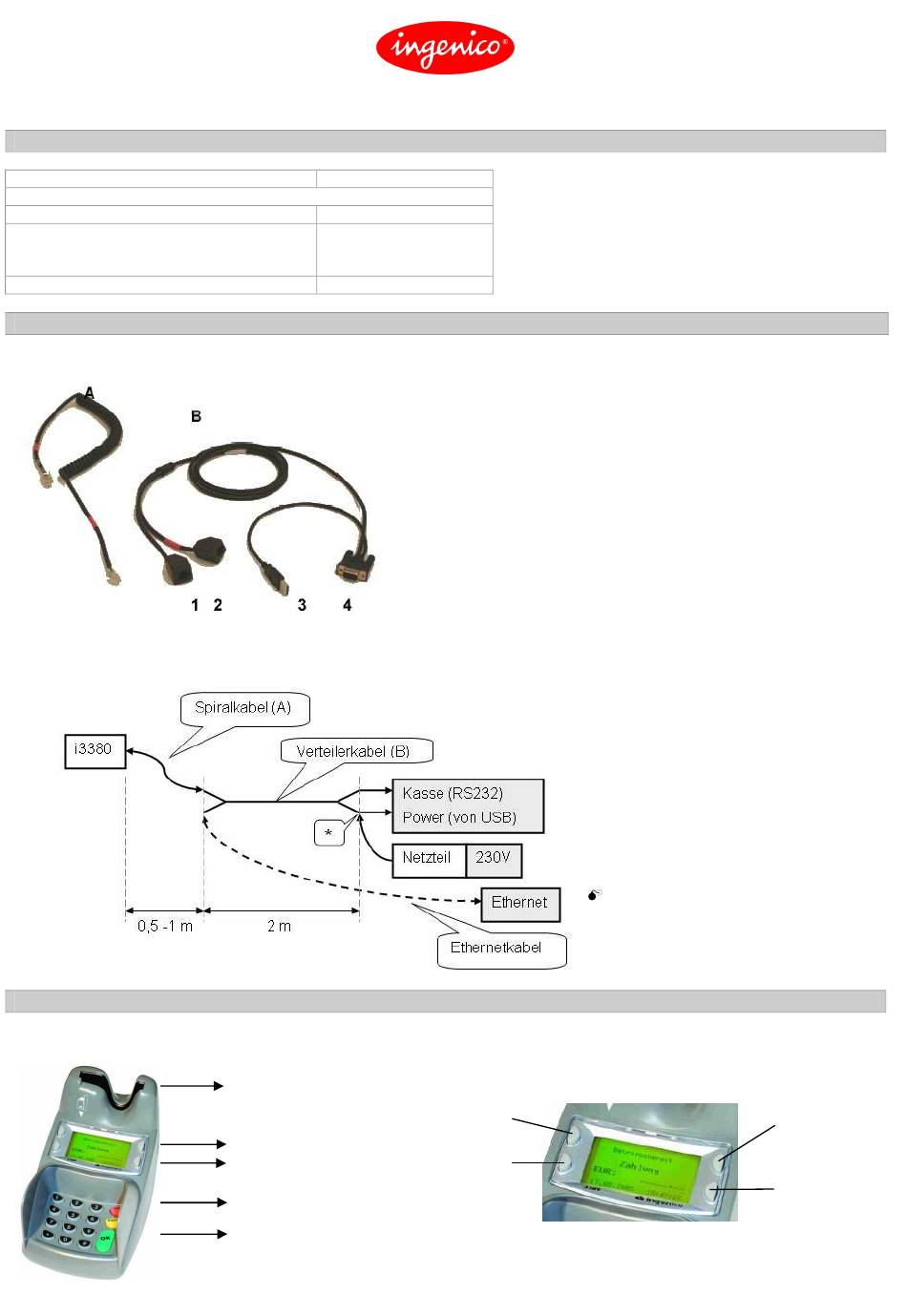

Kurzinfo – Basisterminal / PINPad – i3380
Komponenten des Lieferumfanges
Komponente
Basisterminal i3380
Spiralkabel
Verteilerkabel
Ethernetkabel 3m
Kurzinfo
Installation i3380
Anschlusssatz
Schematische Darstellung
Grundsätzliche Funktionen
Gesamtübersicht
Artikel-Nr.
i3380MHTE...
CAB332512x
CAB332511x
CAB1068x
DIV2217x
Der im Lieferumfang enthaltene Anschlusssatz besteht aus:
A:
B:
Das Verteilerkabel bietet 4 Anschlüsse:
1:
2:
3:
4:
Magnet- und
Chipkartenleser
Display
4 Funktionstasten
Sichtschutz
Tastatur
Ingenico behält sich vor, im Rahmen der Produktpflege
abweichende Komponenten mit ähnlichem Funktions-
umfang zu liefern.
Soll das Basisterminal nicht über den USB-Port der
Kasse mit Strom versorgt werden, ist das 230V USB
Netzteil ALI0158 optional erhältlich.
Spiralkabel (vormontiert)
Verteilerkabel
Ethernetbuchse zum Anschluss des mitgelieferten
Ethernetkabels
Buchse (rote Markierung) zum Anschluss des
Spiralkabels*
Power über USB-Port der Kasse oder separates Netzteil
RS232 zum Anschluss an die Kasse
* Um Schäden an Terminal/Router/Switch zu vermeiden, stecken Sie nie ein
Ethernet-Kabel in Buchse 2 (rote Markierung)
F1
F2
* Die Stromversorgung erfolgt entweder über
den USB Port der Kasse oder über ein
separates Netzteil. Eine Datenübertragung
über USB ist nicht vorgesehen.
Der Netzanschluss darf erst nach
Abschluss aller Installationsarbeiten
hergestellt werden.
F3
F4
