5.3
Legende
Rändelschraube
1
Eingang am Eluenten­
2
einlass
Installation
Ablauf
1. Einen Schlauch von der
Lösungsmittelflasche
zum Ein lass der Spül­
pumpe führen und
1
befestigen.
2. Einen Schlauch vom
Auslass der Spülpum­
pe zum Einlass des
4
Pumpenkopfs
3
und befestigen.
3. Einen Schlauch am Aus­
lass des Pumpenkopfs
befestigen und zur
2
Abfallflasche führen.

Eluenteneinlass

hinweis: Das Zubehör­Kit enthält PTFE­Schläuche und PETP­Verschraub-
ungen/Dichtungsringe, die für Standard­HPLC­Anwendungen verwendet
wer­den können. Für Anwendungen mit aggressiven Lösungsmitteln sind
PEEK­ oder Edelstahlteile erhältlich.
Die Eluentenleitungen werden mit dem Eluenteneinlass am Pumpenkopf
angeschlossen.
1
2

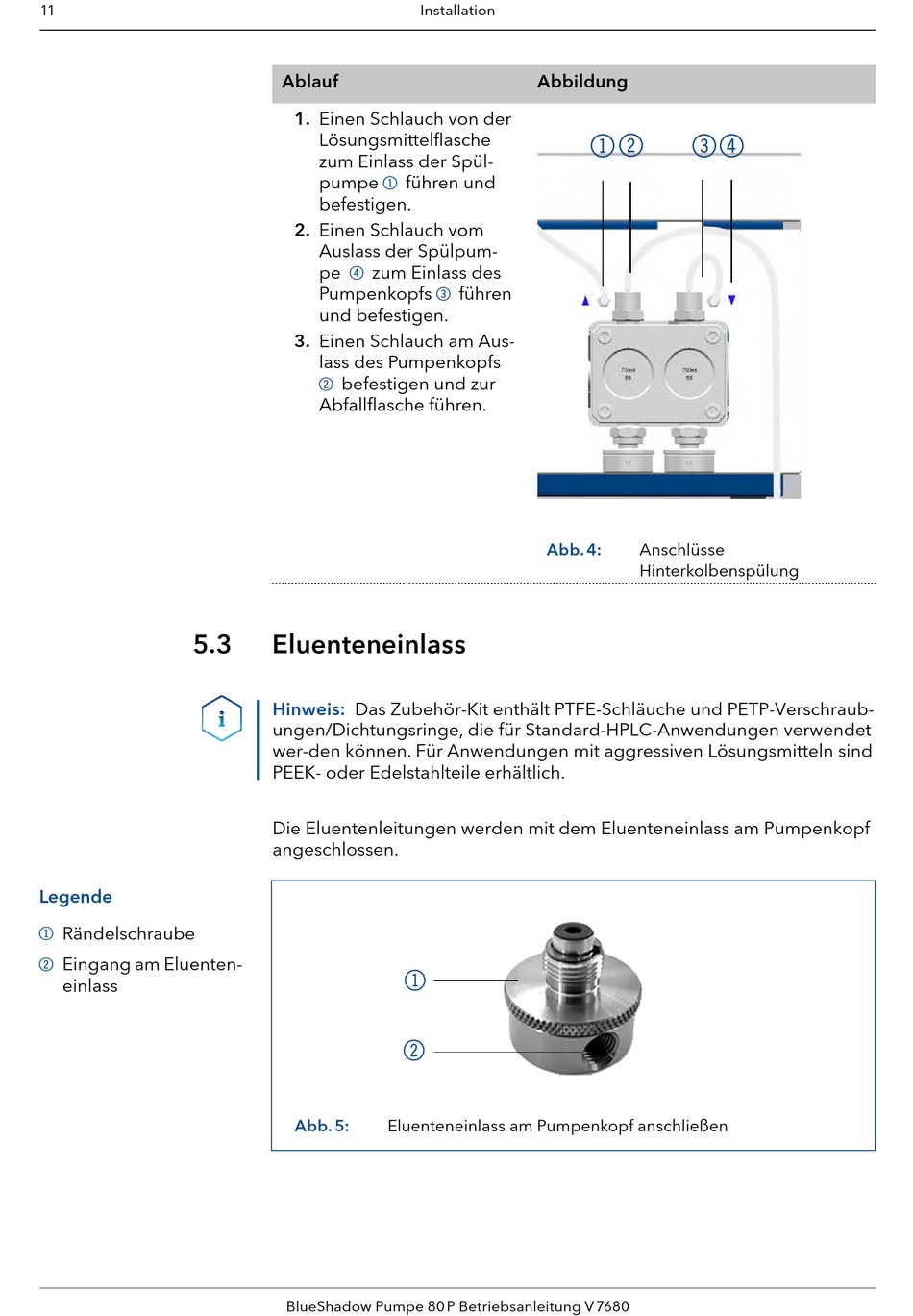

Abb. 5: Eluenteneinlass am Pumpenkopf anschließen
