Wartung
Hydraulikkreislauf, im Kreislauf
befindliches Öl ablassen

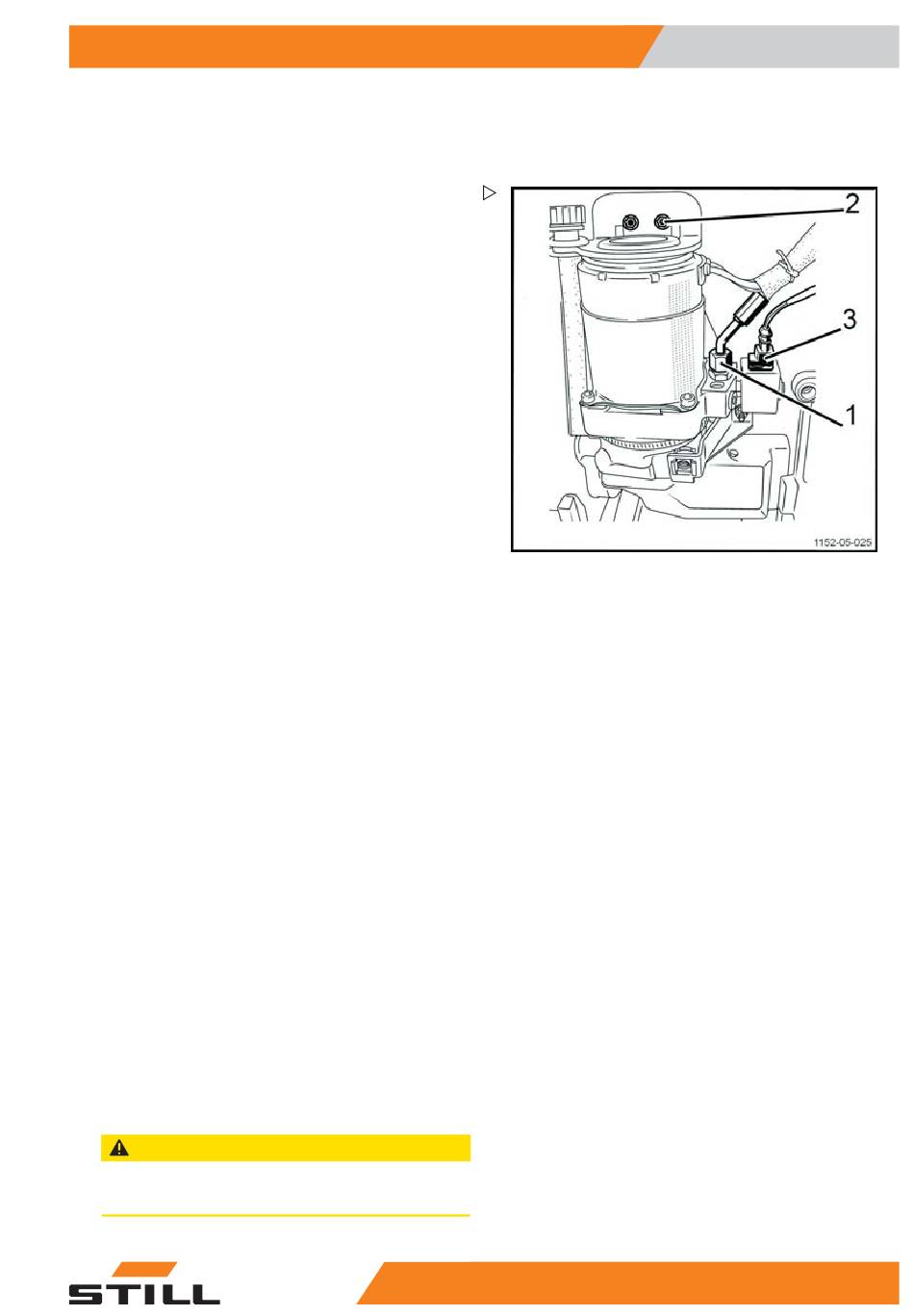

Im Kreislauf befindliches Öl ablassen
– Senken Sie die Lastarme auf den Boden ab,
um aufgebauten Druck im Hydraulikkreis-
lauf abzubauen.
– Schalten Sie die Zündung aus und trennen
Sie den Batteriesteckverbinder.
– Trennen Sie die Stromversorgung vom
Magnetventil (3).
– Trennen Sie die Versorgungsleitung (1) des
Zylinders.
– Entfernen Sie die 2 Schrauben (2), die die
obere Halterung (Winkelstütze) fixieren.
– Heben Sie die Hydraulikeinheit heraus.
– Entfernen Sie die obere Halterung der
Einheit sowie das Füll-/Belüftungsrohr.
– Lösen Sie die Befestigungsschelle des
Tanks.
– Entfernen Sie den Tank.
– Lassen Sie das Öl ablaufen.
Nachfüllen
– Bringen Sie am Tank und an den Kupplun-
gen neue Dichtungen an.
– Montieren Sie die Einheit wieder im Tech-
nikfach zusammen mit ihrem Rohr und der
oberen Halterung.
– Schließen Sie die Leitungen und die Strom-
versorgung an.
– Entfernen Sie die Einfüllschraube.
– Füllen Sie den Tank über das Einfüllloch.
– Setzen Sie die Schraube wieder ein.
– Betätigen Sie das Hubsystem mehrere
Male.
ACHTUNG
Verwenden Sie stets Hydrauliköl, das den Spezifi-
kationen entspricht (siehe Schmiermitteltabelle).
