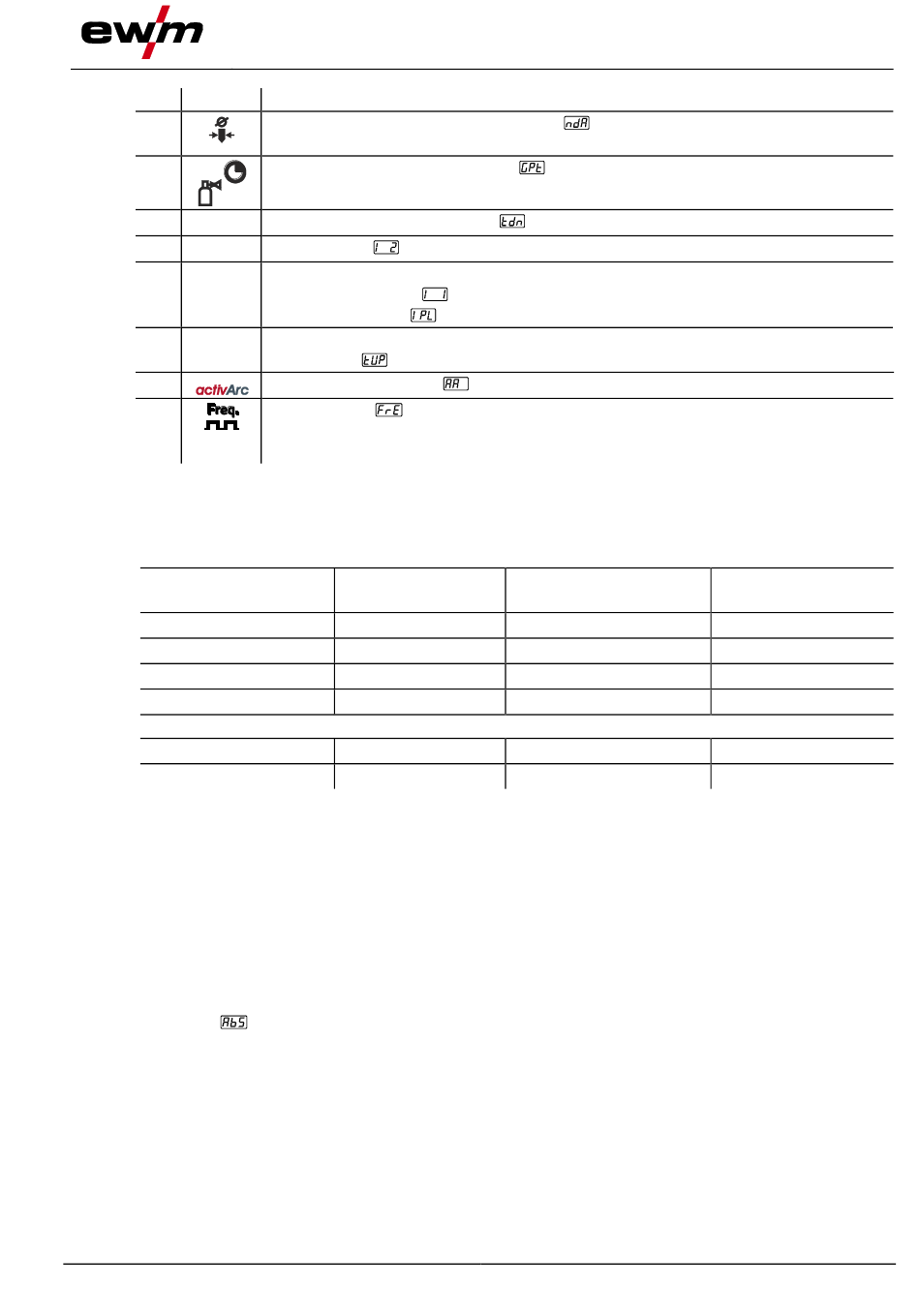

Pos. Symbol
5
6
7
sec
8
AMP%
9
AMP
10
sec
11
12
3.2
Geräteanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Frequenz, Balance
Schweißleistung
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
möglich
nicht möglich
Die im Funktionsablauf der Gerätesteuerung einstellbaren Parameter sind von der angewählten
Schweißaufgabe abhängig. Dies bedeutet, wenn z. B. keine Puls-Variante angewählt wurde, sind im
Funktionsablauf auch keine Pulszeiten einstellbar.
3.2.1
Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung für Start-, Absenk-, End- und Hotstart-Strom kann prozentual abhängig vom
Hauptstrom AMP oder absolut erfolgen. Die Auswahl erfolgt im Gerätekonfigurationsmenü mit dem
Parameter
3.3
Bedienung der Gerätesteuerung
3.3.1
Hauptansicht
Nach dem Einschalten des Gerätes oder dem Beenden einer Einstellung wechselt die Gerätesteuerung
zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen übernommen (ggf. durch
Signalleuchten angezeigt) und der Sollwert der Stromstärke (A) in der linken Schweißdatenanzeige
dargestellt wird. In der rechten Anzeige wird je nach Vorauswahl der Sollwert für Schweißspannung (V)
oder der Istwert der Schweißleistung (kW) angezeigt. Die Steuerung wechselt nach 4 s Untätigkeit immer
wieder zur Hauptansicht zurück.
099-00T406-EW500
13.07.2017
Beschreibung
0
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG)
Signalleuchte Gasnachströmzeit
Signalleuchte Downslope-Zeit
Absenkstrom
(WIG)
Signalleuchte
• ----------- Hauptstrom
• ----------- Pulsstrom
Signalleuchte
Upslope-Zeit
(WIG)
Signalleuchte activArc
Signalleuchte
• ----------- AC-Frequenz > siehe Kapitel 4.1.3
• ----------- Pulsfrequenz > siehe Kapitel 4.1.6
Vor dem Schweißen
(Sollwerte)
> siehe Kapitel 4.6.
Gerätesteuerung - Bedienelemente
> siehe Kapitel 4.1.7
"linke Anzeige"
Während dem Schweißen
(Istwerte)
"rechte Anzeige"
Geräteanzeige
Nach dem Schweißen
(Holdwerte)
11
