EX-6111
3. Aufbau, Anschlüsse & LED's
3.2 Anschlüsse & LED's
LED's:
LED Name
Power/Act LED
(RJ45)
PoE LED
(RJ45)
Status LED
TXD LED
(oben)
RXD LED
(unten)

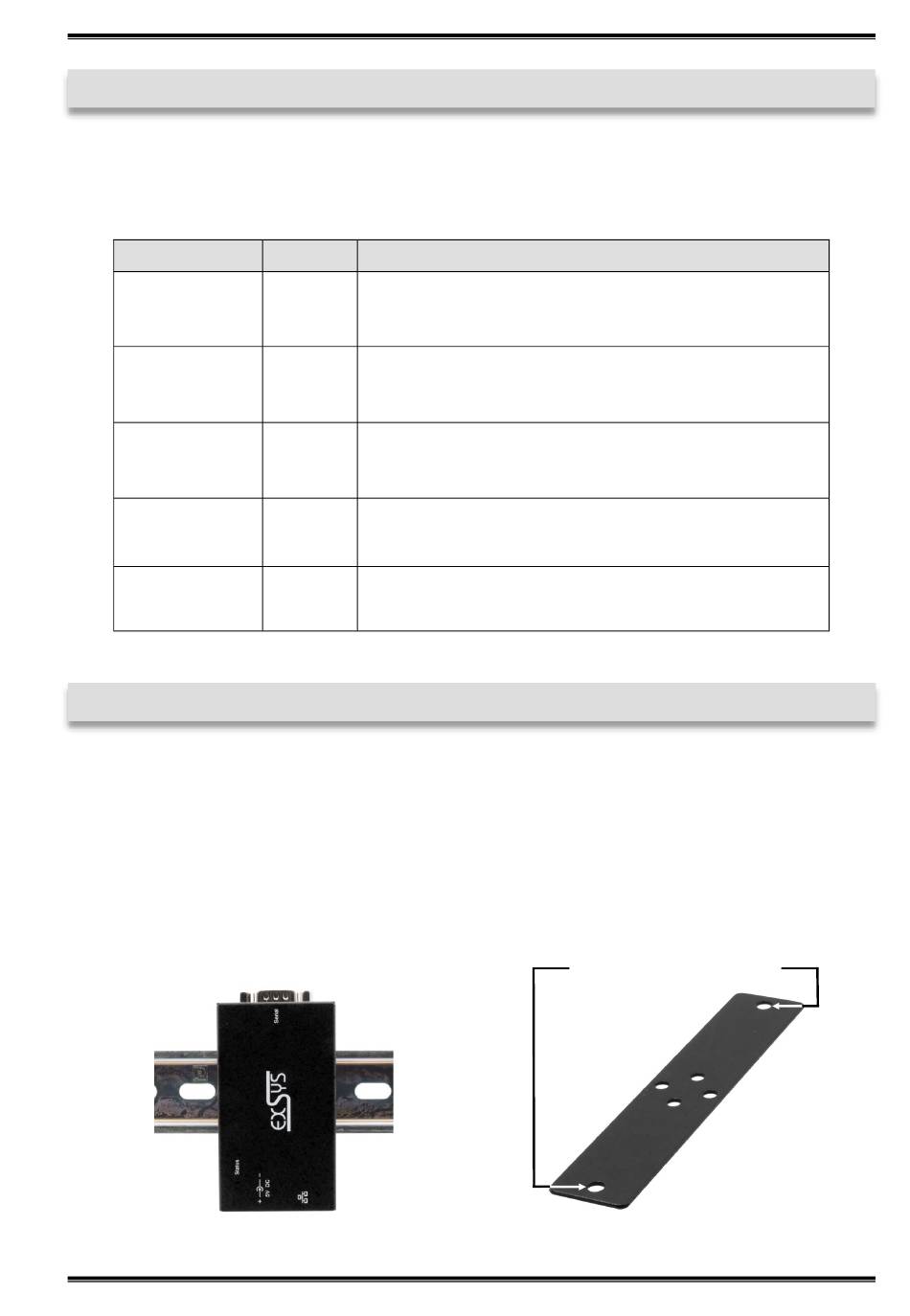

4. Hardware Installation

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-6111 geben. Bei Un-
klarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie die EX-6111 mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene oder mit
der Wandmontagehalterung an eine Wand.
Montage an Tragschiene
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
Farbe
Ständig an: Am RJ45 liegt Strom an
Grün Blinken: Datenübertragung über das Netzwerk
Aus: Am RJ45 liegt kein Strom an
Ständig an: Entnahme des Stroms aus dem LAN-Kabel
Orange (nur PoE Modell)
Off: PoE Strom wird nicht entnommen
Blinken: Das Gerät ist eingeschaltet
Grün (25-30 Sekunden werden ca. benötigt)
Aus: Das Gerät ist ausgeschaltet
Blinken: Die serielle Schnittstelle sendet Daten
Grün
Aus: Die serielle Schnittstelle sendet keine Daten
Blinken: Die serielle Schnittstelle empfängt Daten
Grün
Aus: Die serielle Schnittstelle empfängt keine Daten
LED Funktion
Löcher für Wandmontage
