3. Aufbau, Anschlüsse & DIP-Schalter

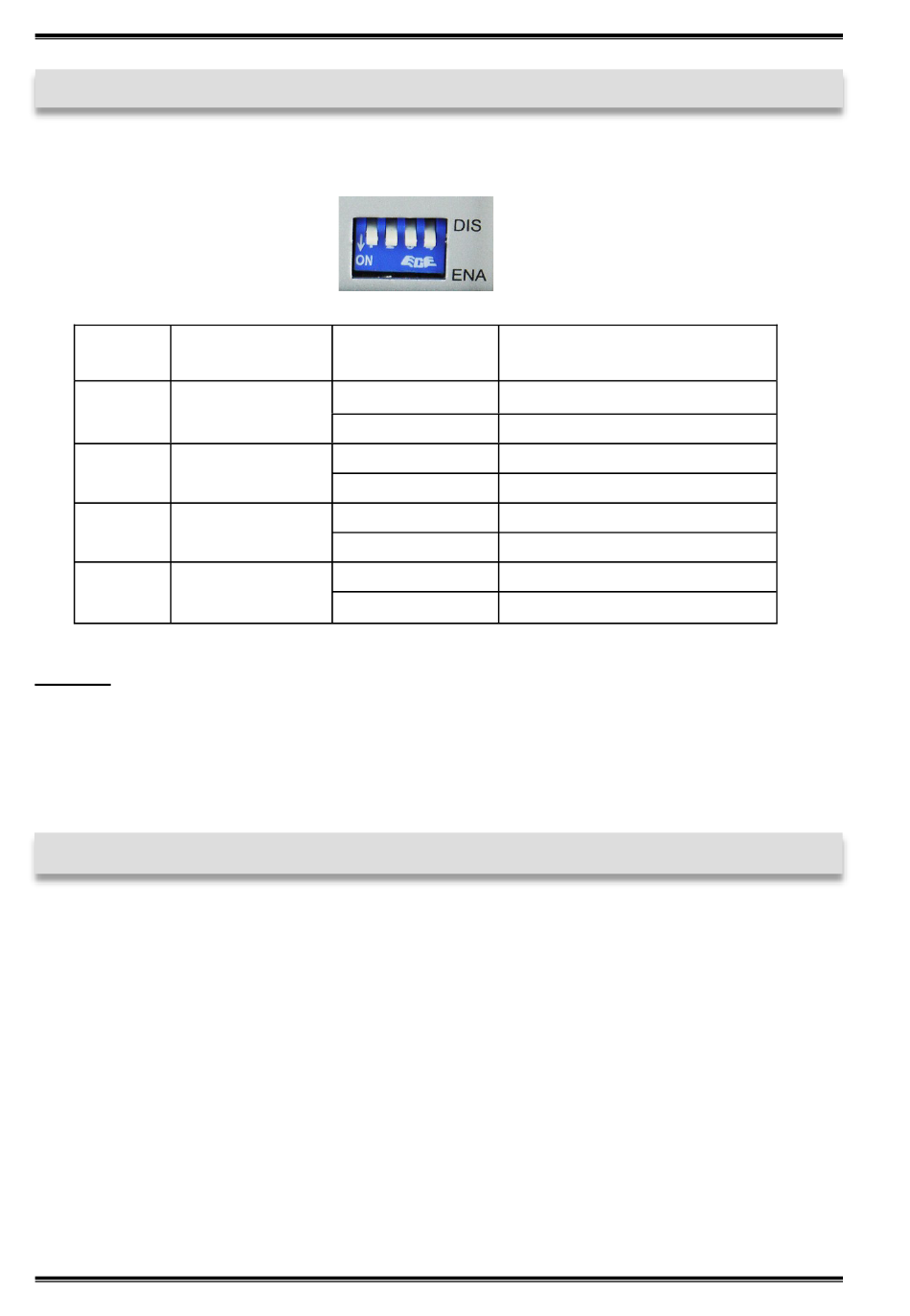

3.3 DIP-Schalter
DIP-
Schalter
Anschluss
1
Anschluss 1
2
Anschluss 2
3
Anschluss 3
Anschluss 4
4
Hinweis!
*DIP-Schalter 1 steuert auch die OnBoard Windows Treiber. Wenn DIP-Schalter 1 aktiv ist,
ist auch der Treiber aktiv. Andernfalls wenn der DIP-Schalter auf inaktiv gesetzt ist, werden
auch die OnBoard Windows Treiber deaktiviert.
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PCs
gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-1330M geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Falls Sie den EX-1330M auf einer Trägerschiene installieren wollen, befolgen Sie als erstes die
Punkte 4 & 5 auf Seite 7, bevor Sie mit Punkt 2 fortfahren.
2. Setzen Sie die DIP-Schalter 2, 3 & 4 auf inaktiv und nur den DIP-Schalter 1 auf aktiv..
Dies ist notwendig damit das Betriebssystem die Ports in der richtigen Reihenfolge installiert.
3. Verbinden Sie nun den USB-C Anschluss des mitgelieferten USB Kabels mit dem EX-1330M
und den USB-A Stecker mit der USB-A Buchse an Ihrem PC.
© Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved
Netzwerk
DIP-Schalter
Position
OFF
ON
Aktiv* (Werkseinstellung)
OFF
ON
Aktiv (Werkseinstellung)
OFF
ON
Aktiv (Werkseinstellung)
OFF
ON
Aktiv (Werkseinstellung)
6
EX-1330M
Beschreibung
Inaktiv*
Inaktiv
Inaktiv
Inaktiv
