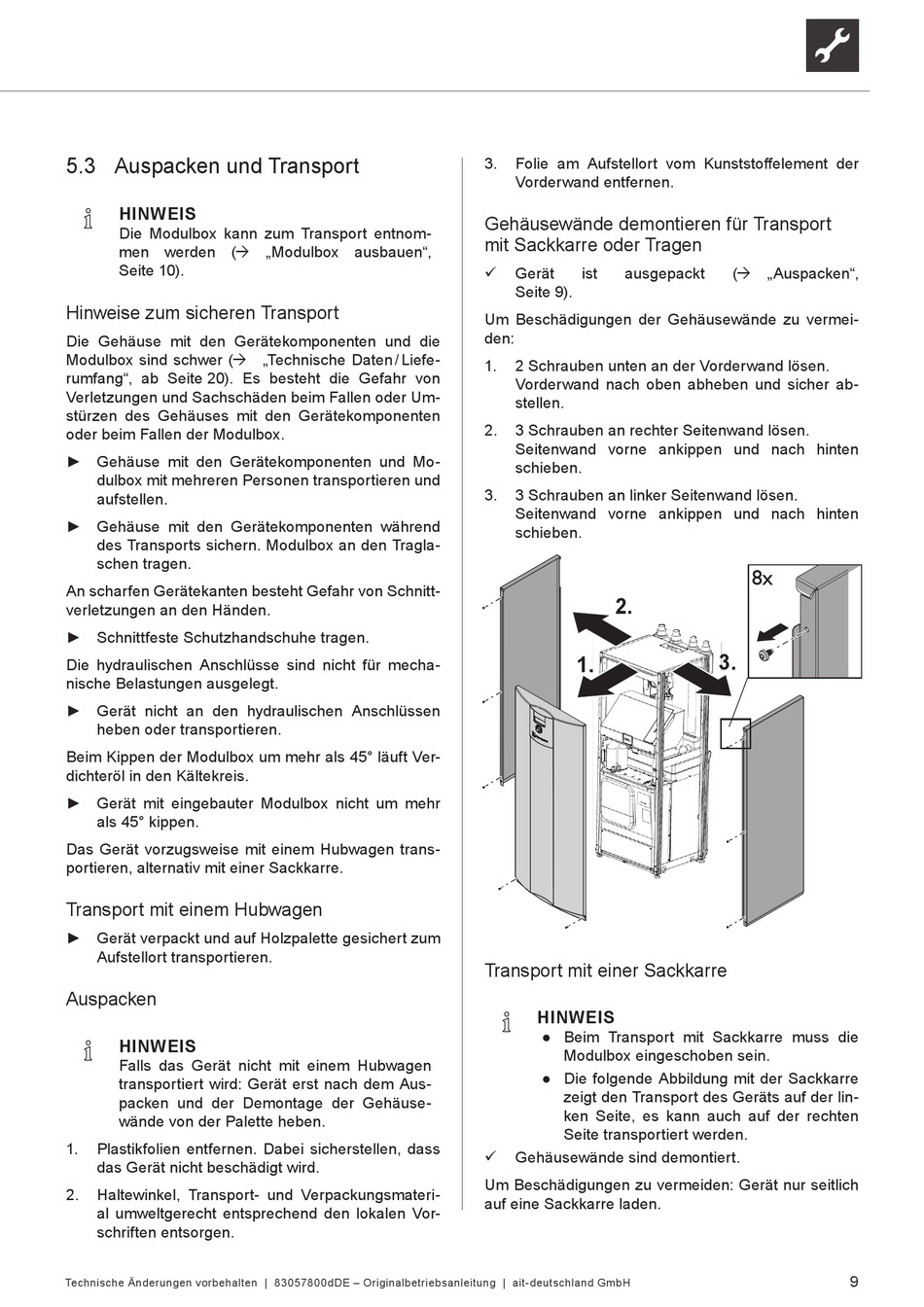

5.3 Auspacken und Transport

HINWEIS
Die Modulbox kann zum Transport entnom-
men werden ( „Modulbox ausbauen",
Seite 10).
Hinweise zum sicheren Transport
Die Gehäuse mit den Gerätekomponenten und die
Modulbox sind schwer ( „Technische Daten / Liefe-
rumfang", ab Seite 20). Es besteht die Gefahr von
Verletzungen und Sachschäden beim Fallen oder Um-
stürzen des Gehäuses mit den Gerätekomponenten
oder beim Fallen der Modulbox.
► Gehäuse mit den Gerätekomponenten und Mo-
dulbox mit mehreren Personen transportieren und
aufstellen.
► Gehäuse mit den Gerätekomponenten während
des Transports sichern. Modulbox an den Tragla-
schen tragen.
An scharfen Gerätekanten besteht Gefahr von Schnitt-
verletzungen an den Händen.
► Schnittfeste Schutzhandschuhe tragen.
Die hydraulischen Anschlüsse sind nicht für mecha-
nische Belastungen ausgelegt.
► Gerät nicht an den hydraulischen Anschlüssen
heben oder transportieren.
Beim Kippen der Modulbox um mehr als 45° läuft Ver-
dichteröl in den Kältekreis.
► Gerät mit eingebauter Modulbox nicht um mehr
als 45° kippen.
Das Gerät vorzugsweise mit einem Hubwagen trans-
portieren, alternativ mit einer Sackkarre.
Transport mit einem Hubwagen
► Gerät verpackt und auf Holzpalette gesichert zum
Aufstellort transportieren.

Auspacken

HINWEIS
Falls das Gerät nicht mit einem Hubwagen
transportiert wird: Gerät erst nach dem Aus-
packen und der Demontage der Gehäuse-
wände von der Palette heben.
1. Plastikfolien entfernen. Dabei sicherstellen, dass
das Gerät nicht beschädigt wird.
2. Haltewinkel, Transport- und Verpackungsmateri-
al umweltgerecht entsprechend den lokalen Vor-
schriften entsorgen.
Technische Änderungen vorbehalten | 83057800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
3. Folie am Aufstellort vom Kunststoffelement der
Vorderwand entfernen.
Gehäusewände demontieren für Transport
mit Sackkarre oder Tragen
Gerät ist ausgepackt

Seite 9).
Um Beschädigungen der Gehäusewände zu vermei-
den:
1. 2 Schrauben unten an der Vorderwand lösen.
Vorderwand nach oben abheben und sicher ab-
stellen.
2. 3 Schrauben an rechter Seitenwand lösen.
Seitenwand vorne ankippen und nach hinten
schieben.
3. 3 Schrauben an linker Seitenwand lösen.
Seitenwand vorne ankippen und nach hinten
schieben.
2.
1.
Transport mit einer Sackkarre
HINWEIS
● Beim Transport mit Sackkarre muss die
Modulbox eingeschoben sein.
● Die folgende Abbildung mit der Sackkarre
zeigt den Transport des Geräts auf der lin-
ken Seite, es kann auch auf der rechten
Seite transportiert werden.
Gehäusewände sind demontiert.

Um Beschädigungen zu vermeiden: Gerät nur seitlich
auf eine Sackkarre laden.
( „Auspacken",
8x
3.
