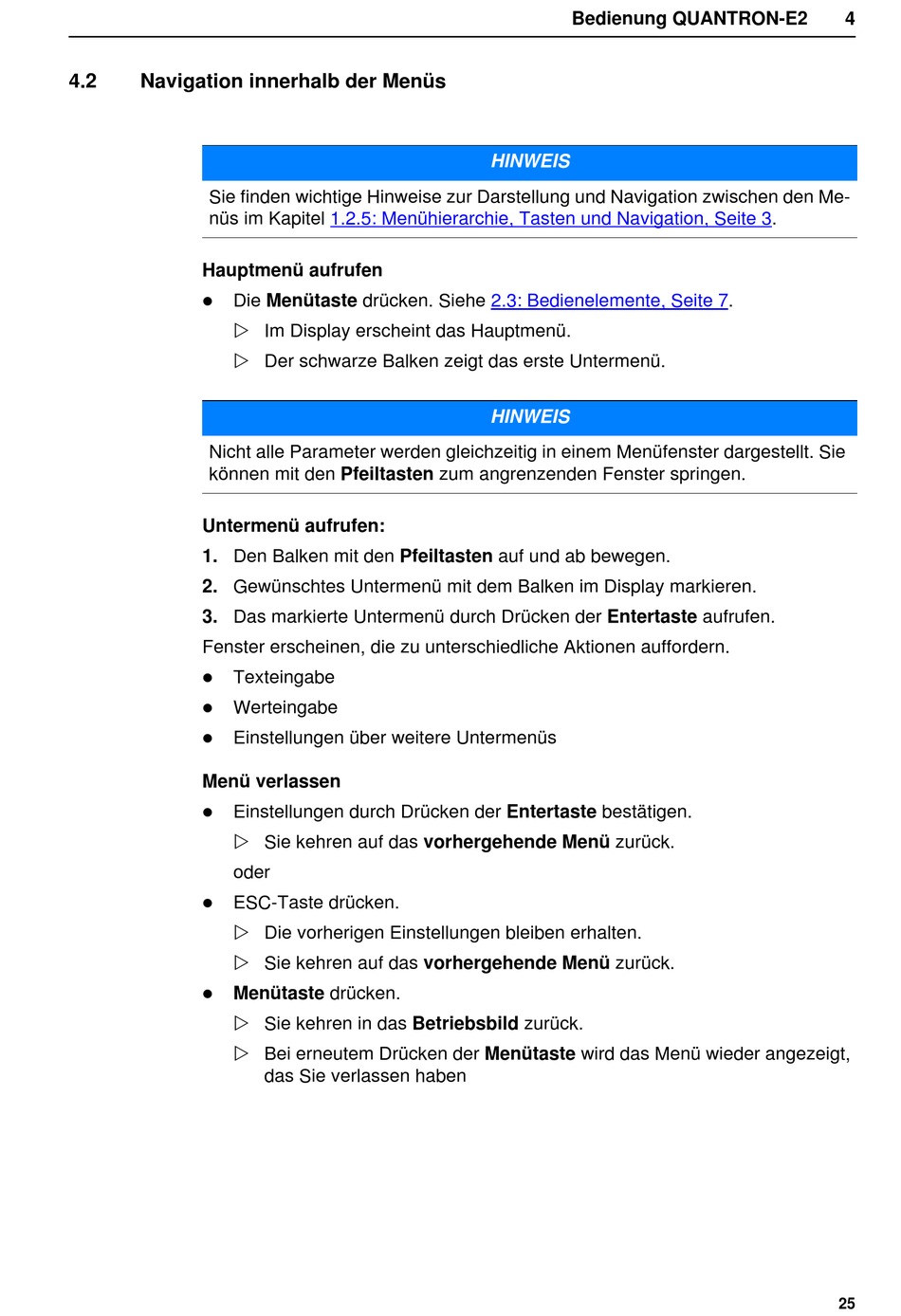

4.2 Navigation innerhalb der Menüs
Sie finden wichtige Hinweise zur Darstellung und Navigation zwischen den Me-
nüs im Kapitel
Hauptmenü aufrufen

Die Menütaste drücken. Siehe
 Im Display erscheint das Hauptmenü.
 Der schwarze Balken zeigt das erste Untermenü.
Nicht alle Parameter werden gleichzeitig in einem Menüfenster dargestellt. Sie
können mit den Pfeiltasten zum angrenzenden Fenster springen.
Untermenü aufrufen:
1. Den Balken mit den Pfeiltasten auf und ab bewegen.
2. Gewünschtes Untermenü mit dem Balken im Display markieren.
3. Das markierte Untermenü durch Drücken der Entertaste aufrufen.
Fenster erscheinen, die zu unterschiedliche Aktionen auffordern.
 Texteingabe
 Werteingabe
 Einstellungen über weitere Untermenüs
Menü verlassen
 Einstellungen durch Drücken der Entertaste bestätigen.
 Sie kehren auf das vorhergehende Menü zurück.
oder

ESC-Taste drücken.
 Die vorherigen Einstellungen bleiben erhalten.
 Sie kehren auf das vorhergehende Menü zurück.

Menütaste drücken.
 Sie kehren in das Betriebsbild zurück.
 Bei erneutem Drücken der Menütaste wird das Menü wieder angezeigt,
1.2.5: Menühierarchie, Tasten und Navigation, Seite
das Sie verlassen haben
Bedienung QUANTRON-E2
HINWEIS
2.3: Bedienelemente, Seite
HINWEIS
4
3.
7.
25
