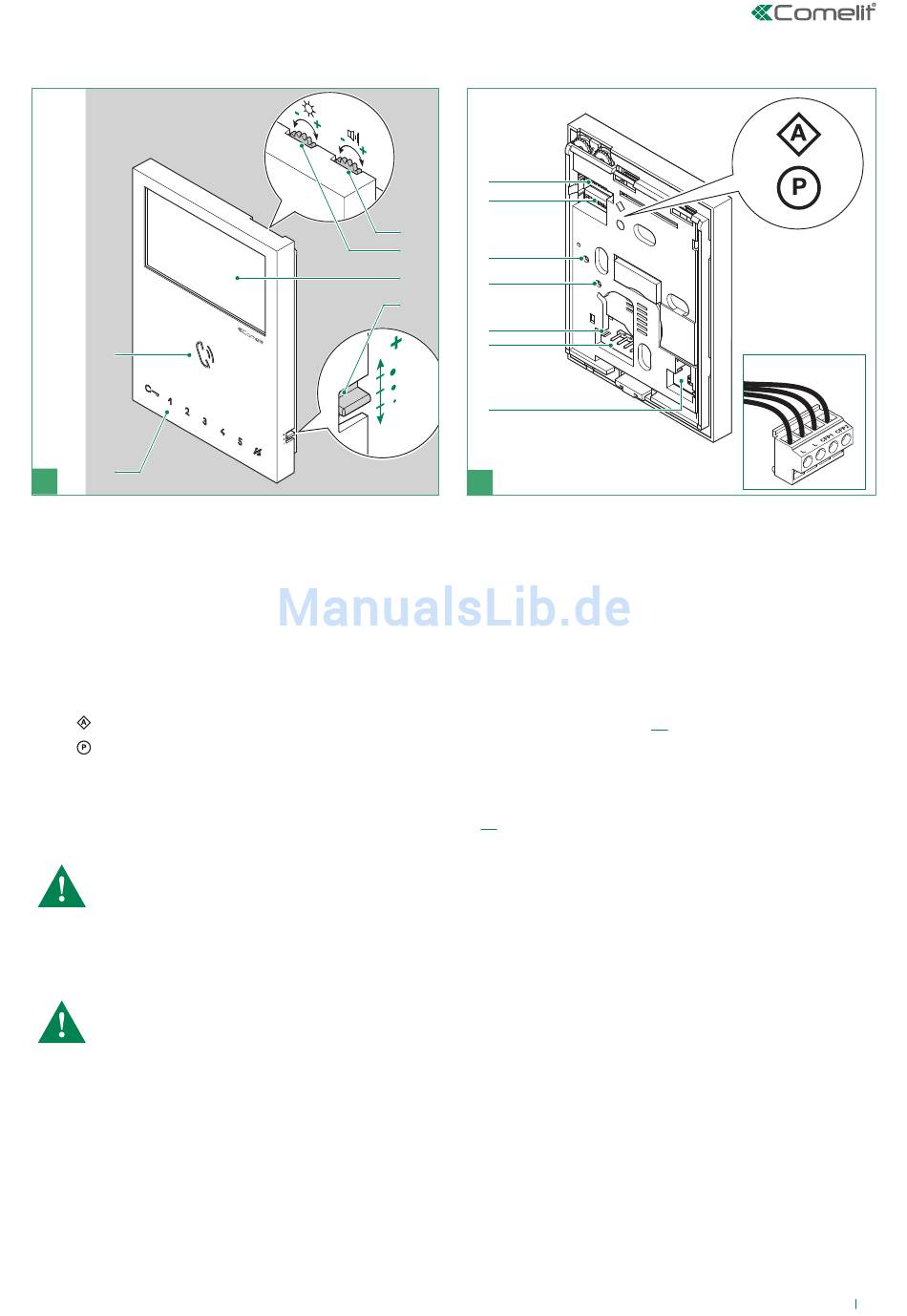

Beschreibung des Monitors
6
5
1
1. Helligkeitsregelung
f Zum Erhöhen des Werts nach rechts drehen
2. Lautstärkeregelung Lautsprecher
f Zum Erhöhen des Werts nach rechts drehen
3. LCD-Farbbildschirm 4,3"
4. Lautstärkeregelung des Ruftons (hoch - mittel -niedrig)
5. Berührungsempfindliche Tasten
6. Lautsprecher und Sprechtaste
7. S1
Mikroschalter für die Programmierung des Teilnehmercodes (siehe Tabelle auf Seite 15)
8. S2
Mikroschalter für die Programmierung der Tasten und Funktionen
DIP-Schalter 1-2-3-4 für die Programmierung der Tastenfunktionen
DIP 5-6 Zugriff auf die Programmierungen
DIP 7 für die Einstellung der Spannungsversorgung (siehe Seite 17) Standard = OFF
Für Anlagen 2-Draht-KIT oder mit Art. 1210 DIP 7 auf ON stellen
DIP 8:
ON Zusatzmonitor
OFF Hauptmonitor (Standard)
Maximal können 1 Hauptmonitor in Anlagen mit 2-Draht-KIT oder mit Art. 1210 und 2 Hauptmonitore in Anlagen mit
Art. 4888C eingestellt werden
9. Werkseitige Einstellung - NICHT ÄNDERN!
10. Werkseitige Einstellung - NICHT ÄNDERN!
11. CV 5 Steckbrücke zum Schließen des Videosignals
12. Stift für die Befestigung der Klemmenleiste
13. Platz für die Aufnahme zusätzlicher Tasten (Art. 6734W)
Klemmleiste für Anschluss an die Anlage
LL Anschlussklemmen Busleitung
CFP1 CFP2 Eingang Etagenruf
