Beschreibung des Monitors

Die Serie Icona besteht aus einem Monitor mit Freisprecheinrichtung für "Building Kit" (reines 2-Draht-System), Simplebus Top und
Kit Video
• Der Artikel 6601W ist ein Farbmonitor mit 9 serienmäßigen Funktions- und 6 Einstelltasten.
• Der Artikel 6601W/BM ist ein Farbmonitor mit 9 Funktions-, 6 Einstelltasten und Induktionsschleife für Hörgeräteträger.

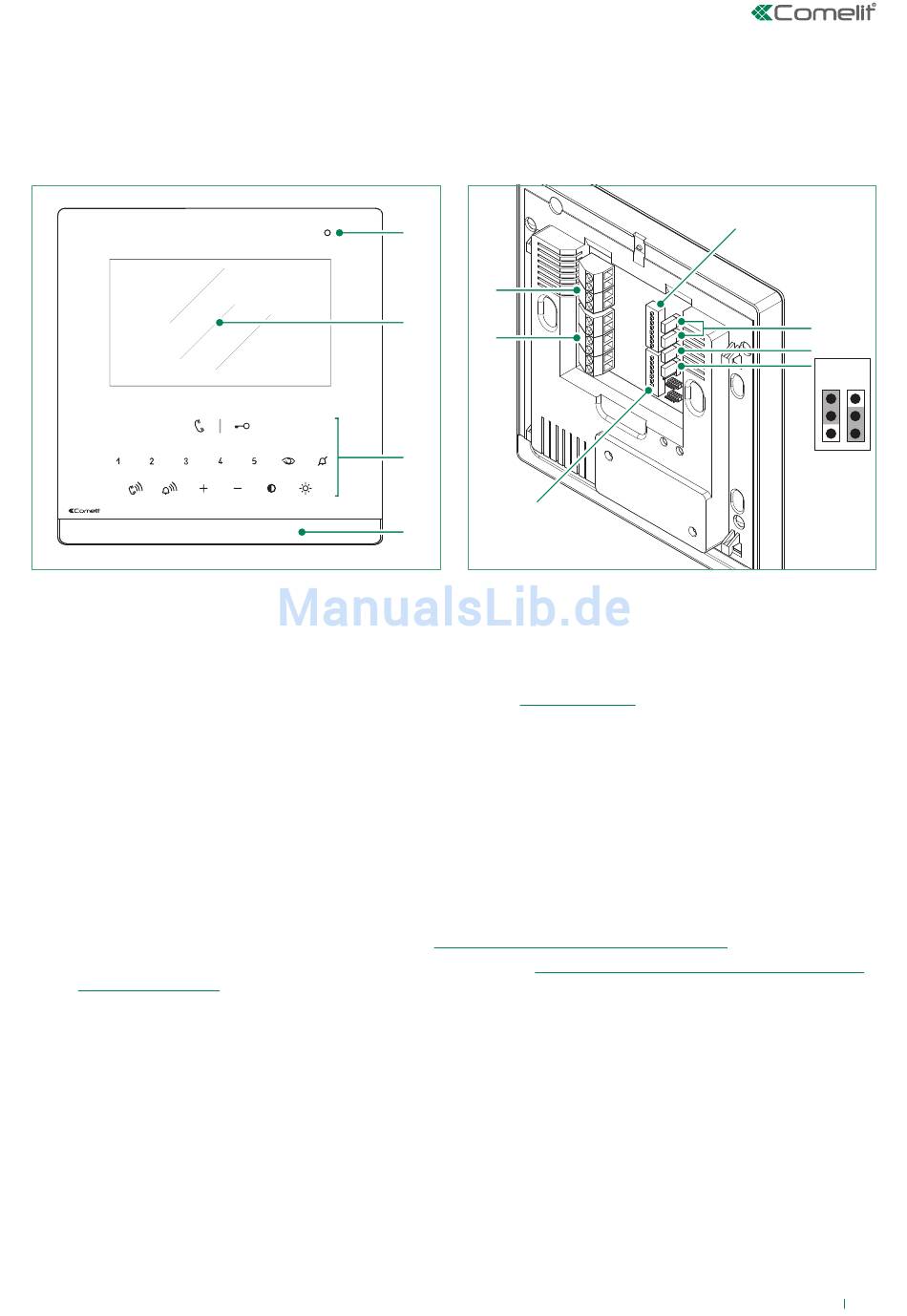

1 .Mikrofon
2. LCD-Bildschirm 4,3''
3. Berührungsempfindliche Tasten/Led
4. Lautsprecher
5. S1 Mikroschalter für die Programmierung des Teilnehmercodes (siehe Adressiertabelle)
6. CV1 CV2 bei separater Spannungsversorgung entfernen.
7. CV5 Jumper zum Schließen des Videosignals. Falls mehrere Monitore in Kaskadenschaltung angeschlossen sind, muss nur
CV5 des letzten Monitors geschlossen sein..
8. CV6
Position A = Kontakt IN1-IN2 > LED (Werkeinstellung)
Position B = Kontakt CFP2-IN1 > ALARM/TÜRÖFFNER/RELAIS
9. S2 Mikroschalter für die Programmierung der Tasten und Funktionen (gekennzeichnet durch eine rote Ecke)
DIP-Schalter 1-2-3-4 für die Programmierung der Tastenfunktionen
DIP 5-6 Zugriff auf die Programmierungen
DIP 7 für die Regelung der Spannungsversorgung, siehe
DIP 8 für die Einstellung des Haupt- und des zusätzlichen Monitors, siehe
Innensprechstelleni"
0. M2 Klemmenleiste für den Anschluss an die Anlage:
CFP1 CFP2 Eingang Etagenruf
S+ S- Klemmen für Rufwiederholungsgerät
IN1 IN2 Eingang LED (programmierbar)
11. M1 Klemmleiste für den Anschluss an die Anlage:
L L Anschlussklemmen Busleitung
- + Klemmen für Stromversorgung
1
11
2
10
3
9
4
"Konfiguration der Spannungsversorgung"
"Konfiguration der Haupt- und der zusätzlichen
5
6
7
8
A B
