Erweiterte Konfiguration des Monitors
Hinweise
Falls die Default-Konfigurationen (siehe Tabelle auf Seite 7) nicht den Anforderungen entsprechen, können die Tasten wie
nachstehend beschrieben umprogrammiert werden.
Am Schluss die DIP-Schalter 1-2-3-4 von S2 auf Kombination 1111 stellen (Einstellung PROG in den Konfigurations-
Tabellen Seite 8-12). Wenn die DIP-Schalter so eingestellt sind, betätigen die Tasten die programmierten
Funktionen; die NICHT programmierten Tasten betätigen die Funktionen der Zeile 0000 (siehe Tabelle Seite 7).
Die Einstellung des Benutzercodes auf S1 wieder herstellen, siehe Tabelle A auf Seite 15.
Programmierungen für Interngespräch
Allgemeiner Internruf: Diese Funktion dient zum Anrufen einer oder mehrerer Innensprechstellen mit der gleichen
Rufadresse wie von der Außensprechstelle.
Selektiver Internruf: Diese Funktion dient zum Anrufen einer oder mehrerer Innensprechstellen mit einer dedizierten
Rufadresse (siehe Tabelle B Seite 8), die von der von der Außensprechstelle angerufenen Rufadresse abweicht.
Allgemeine und selektive Intercom-Verbindungen sind NICHT an derselben Steigleitung möglich.

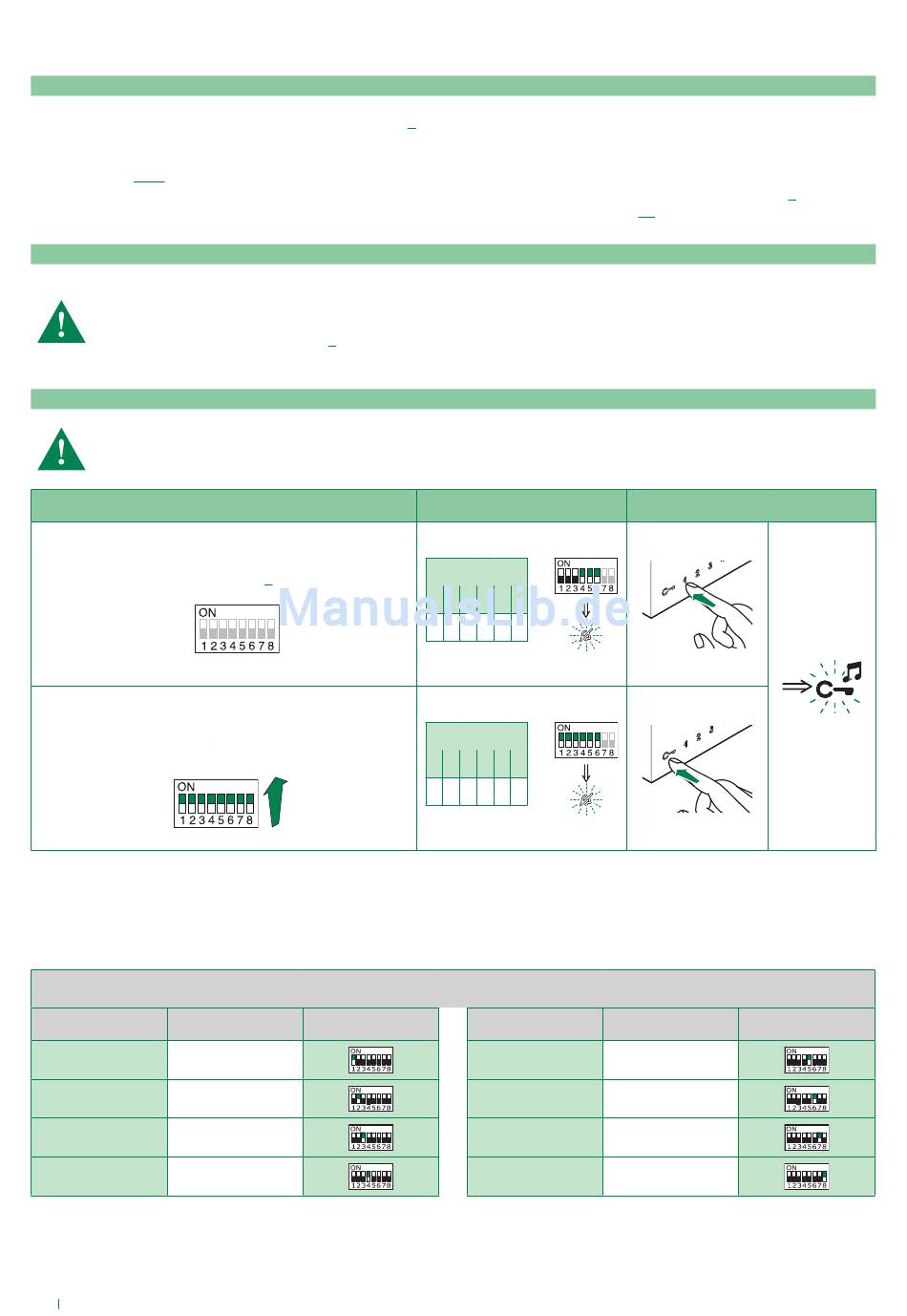

Programmierung/Löschung der Intercom-Adresse (nur für selektive Intercom-Verbindung)
Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen
DIP OFF
Programmierung; eingabe des Codes,
TAB. B seite
S1
Löschen
DIP ON
S1
Adressen für selektive Intercom-Verbindung
Die Intercom-Adresse muss an allen Innensprechstellen der Steigleitung eingerichtet werden.
Dieselbe Intercom-Adresse kann maximal 3 Innensprechstellen zugeordnet werden.
Für den Gruppenruf die gewünschten Intercom-Codes gleichzeitig wählen (max. 3).
Code
Dip switch ON
1
2
3
4
8
1)
8
S1
1
2
3
4
2)
S2 DIP
S2
1 2 3 4 5 6
0 0 0 1 1 1
S2 DIP
S2
1 2 3 4 5 6
1 1 1 1 1 1
TAB. B
Code
5
6
7
8
3)
Dip switch ON
5
6
7
8
S1
