EWM Taurus 405 Basic S Betriebsanleitung Seite 17

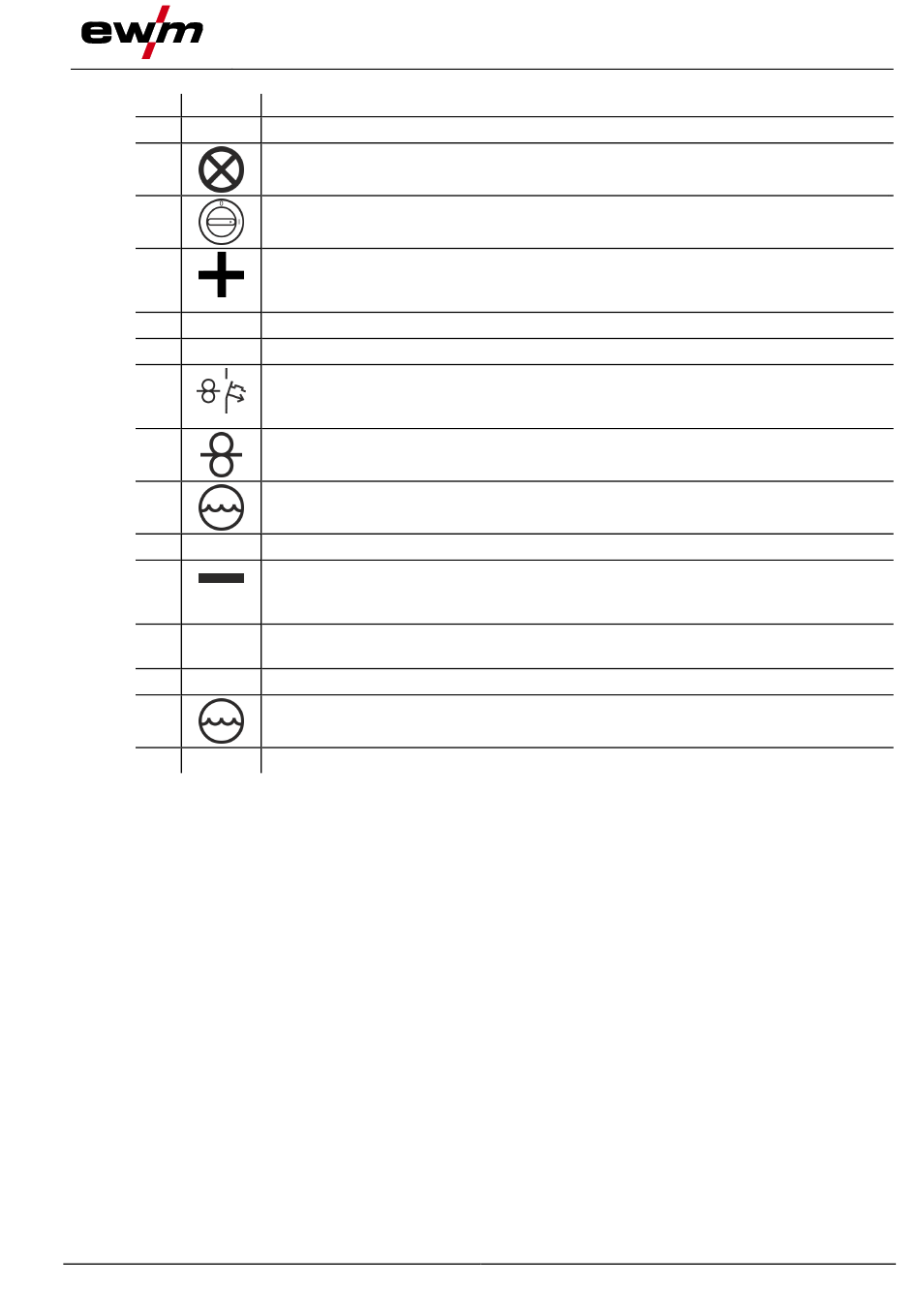

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
099-005589-EW500
20.03.2019
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Hauptschalter, Gerät Ein/Aus
Anschlussbuchse, Schweißstrom „+"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum
entsprechenden Schweißverfahren beachten > siehe Kapitel 5.
Eintrittsöffnung Kühlluft
Gerätefüße
Drucktaste Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussbuchse, 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Austrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „-"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum
entsprechenden Schweißverfahren beachten > siehe Kapitel 5.
Haltebügel
Zugentlastung Zwischenschlauchpaket
Netzanschlusskabel > siehe Kapitel 5.3.7
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Schweißbrennerhalter
Vorderansicht / Rückansicht
