Aufbau und Funktion
Transport und Aufstellen
5.3.8

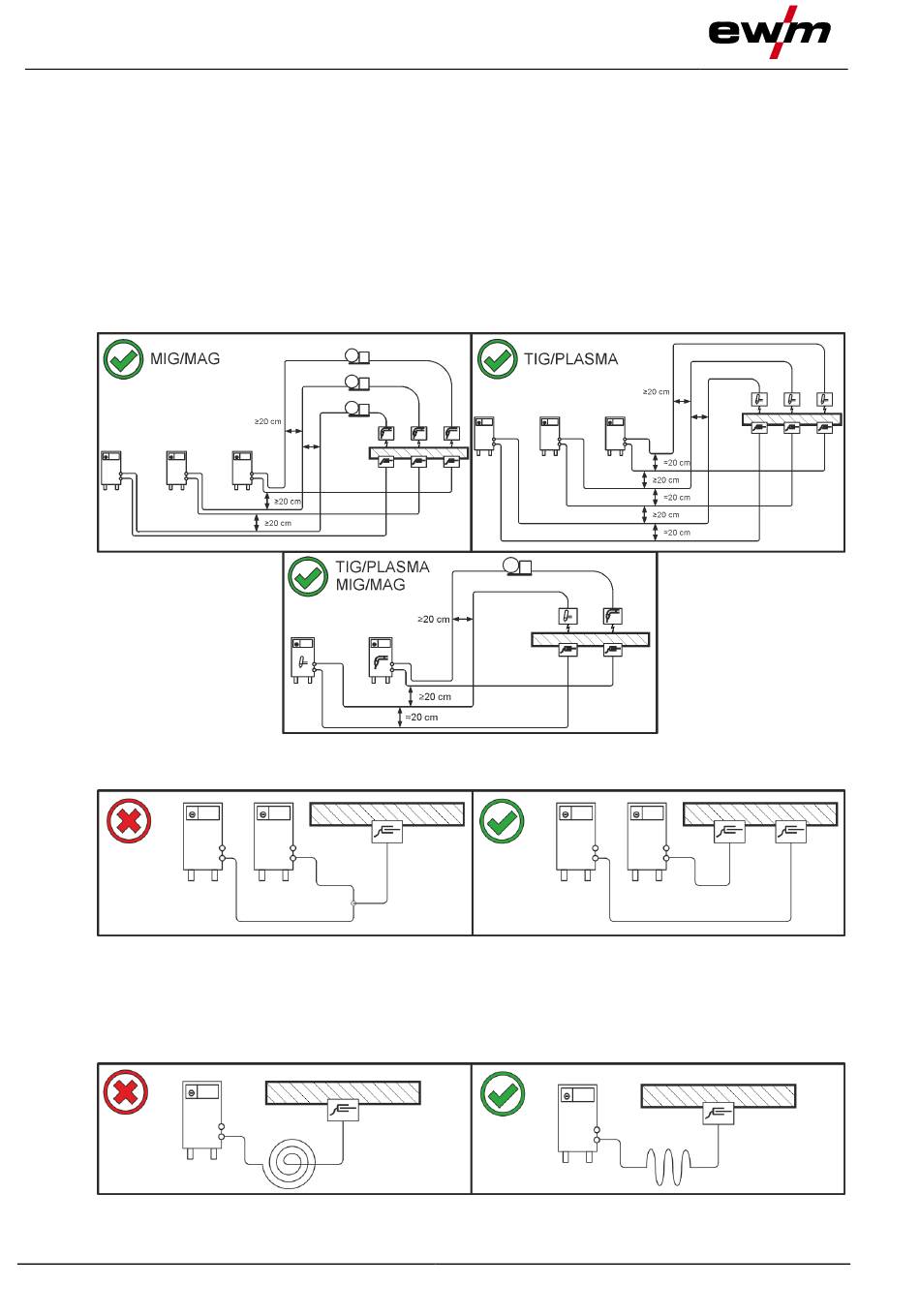

Hinweise zum Verlegen von Schweißstromleitungen
Unsachgemäß verlegte Schweißstromleitungen können Störungen (Flackern) des Lichtbogens
hervorrufen!
Werkstückleitung und Schlauchpacket von Schweißstromquellen ohne HF-Zündeinrichtung
(MIG/MAG) möglichst lange, eng aneinander liegend, parallel führen.
Werkstückleitung und Schlauchpacket von Schweißstromquellen mit HF-Zündeinrichtung (WIG) lange
parallel, in einem Abstand von ca. 20 cm verlegen um HF Überschläge zu vermeiden.
Grundsätzlich einen Mindestabstand von ca. 20 cm oder mehr zu Leitungen anderer
Schweißstromquellen einhalten, um gegenseitige Beeinflussungen zu vermeiden.
Kabellängen grundsätzlich nicht länger als nötig. Für optimale Schweißergebnisse max. 30m.
(Werkstückleitung + Zwischenschlauchpaket + Brennerleitung).
Für jedes Schweißgerät eine eigene Werkstückleitung zum Werkstück verwenden!
Schweißstromleitungen, Schweißbrenner- und Zwischenschlauchpakete vollständig abrollen.
Schlaufen vermeiden!
Kabellängen grundsätzlich nicht länger als nötig.
Überschüssige Kabellängen mäanderförmig verlegen.
26
Abbildung 5-6
Abbildung 5-7
Abbildung 5-8
099-005589-EW500
20.03.2019
