6.4.2 Messung des Schutzleiterstromes
IPE (mit Funktion IA/ID)
Durchführung der Messung:
" Schließen Sie den UNITEST 0701/0702-Multi-
tester mit dem Netzanschlussstecker (9) an eine
funktionsfähige und ordnungsgemäß ange-
schlossene Schutzkontakt-Netzsteckdose an.
Achten Sie darauf, dass die rote LED 'Netz' (12)
und die grüne LED 'PE OK' (13) leuchten.
" Stellen Sie den Drehschalter 'Messfunktion' (1)
auf die Schalterstellung 'IA/ID 20 mA'
" Stecken Sie den Netzstecker des Prüflings in die
schwarze Netzsteckdose (11).
Beachten Sie, dass diese Steckdose dauernd
Netzspannung führt! Bereits eingeschaltete
Prüflinge werden direkt nach dem Einstecken
in Betrieb gesetzt!
" Schalten Sie den Prüfling ein.

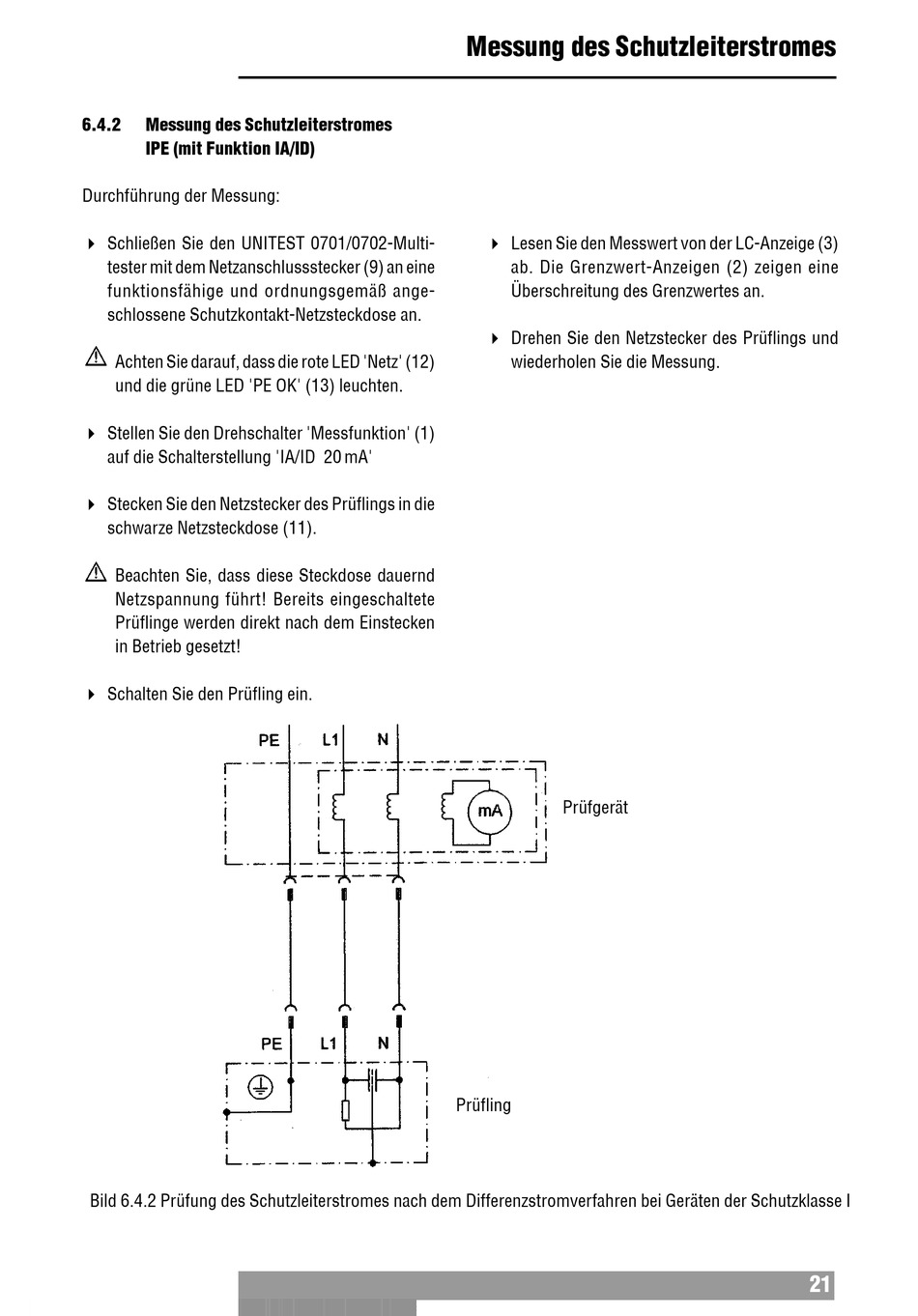

Bild 6.4.2 Prüfung des Schutzleiterstromes nach dem Differenzstromverfahren bei Geräten der Schutzklasse I
Messung des Schutzleiterstromes
" Lesen Sie den Messwert von der LC-Anzeige (3)
ab. Die Grenzwert-Anzeigen (2) zeigen eine
Überschreitung des Grenzwertes an.
" Drehen Sie den Netzstecker des Prüflings und
wiederholen Sie die Messung.
Prüfgerät
Prüfling
21
