6.3.2
Messung des Ersatzableitstromes IEA
Durchführung der Messung:
Schließen Sie den UNITEST 0701/0702-Multitester
mit dem Netzanschlussstecker (9) an eine funk-
tionsfähige und ordnungsgemäß angeschlossene
Schutzkontakt-Netzsteckdose an.
Achten Sie darauf, dass die rote LED 'Netz' (12)
und die grüne LED 'PE OK' (13) leuchten.
" Stellen Sie den Drehschalter 'Messfunktion' (1)
auf die Schalterstellung 'IEA 20 mA'
" Stecken Sie den Netzstecker des Prüflings in die
weiße Prüfsteckdose (5).
" Schalten Sie den Prüfling ein.
Bedienungsanleitung
L/N
!
beachten !
R iso
20 M
PE
I EA
20 mA
20
+ 200 mA
Prüfsteckdose
DIN VDE 0701, Teil 1/260
DIN VDE 0702, Teil 1
20
– 200 mA
R SL
2
10 A
L
I A /I D
20 mA
N
300V
Bereit
16 A
Prüfleitung
Prüftaste
PE OK
Netz
Netzsteckdose
230 V/16 A/50 Hz DIN VDE 0701, T 240
DIN VDE 0702, T1

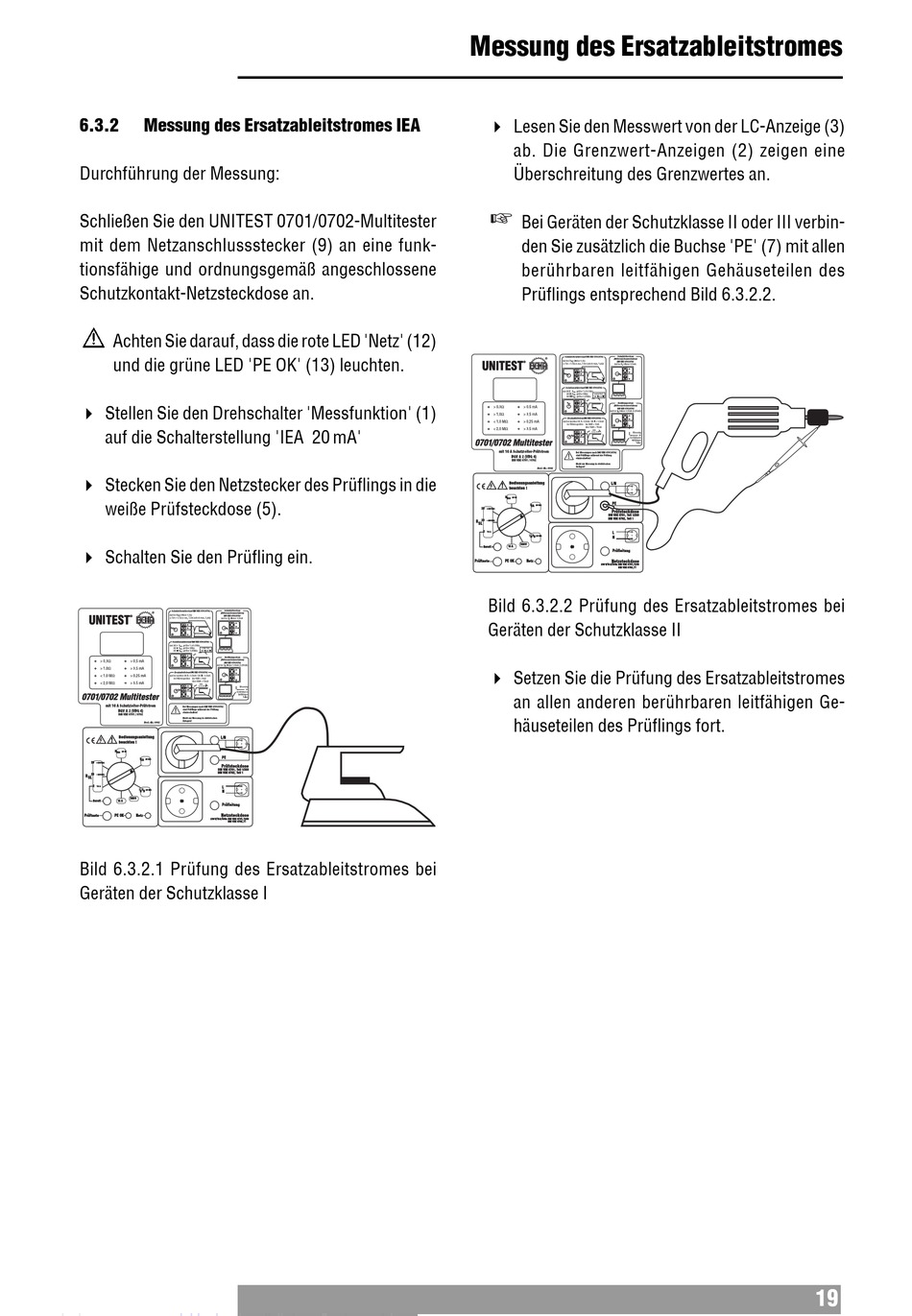

Bild 6.3.2.1 Prüfung des Ersatzableitstromes bei
Geräten der Schutzklasse I
Messung des Ersatzableitstromes
" Lesen Sie den Messwert von der LC-Anzeige (3)
ab. Die Grenzwert-Anzeigen (2) zeigen eine
Überschreitung des Grenzwertes an.
Bei Geräten der Schutzklasse II oder III verbin-
den Sie zusätzlich die Buchse 'PE' (7) mit allen
berührbaren leitfähigen Gehäuseteilen des
Prüflings entsprechend Bild 6.3.2.2.
Bedienungsanleitung
L/N
!
beachten !
R iso
20 M
PE
I EA
20 mA
20
+ 200 mA
Prüfsteckdose
DIN VDE 0701, Teil 1/260
DIN VDE 0702, Teil 1
20
R SL
– 200 mA
2
10 A
L
I A /I D
20 mA
N
300V
16 A
Bereit
Prüfleitung
Prüftaste
PE OK
Netz
Netzsteckdose
230 V/16 A/50 Hz DIN VDE 0701, T 240
DIN VDE 0702, T1
Bild 6.3.2.2 Prüfung des Ersatzableitstromes bei
Geräten der Schutzklasse II
" Setzen Sie die Prüfung des Ersatzableitstromes
an allen anderen berührbaren leitfähigen Ge-
häuseteilen des Prüflings fort.
