Messung des Schutzleiterwiderstandes RPE mit 10A AC
6.1.3
Messung des Schutzleiterwiderstandes
RPE mit 10 A AC
Durchführung der Messung:
" Schließen Sie den UNITEST 0701/0702-Multi-
tester mit dem Netzanschlussstecker (9) an eine
funktionsfähige und ordnungsgemäß ange-
schlossene Schutzkontakt-Netzsteckdose an.
Achten Sie darauf, dass die rote LED 'Netz' (12)
und die grüne LED 'PE OK' (13) leuchten.
" Stellen Sie den Drehschalter 'Messfunktion' (1)
auf die Schalterstellung 'RPE 2 Ω 10 A~'.
" Stecken Sie die Messleitung für die Schutzlei-
terprüfung mit dem Klinkenstecker in die An-
schlussbuchse (16) auf der Rückseite des Ge-
rätes.
" Stecken Sie den Netzstecker des Prüflings in die
weiße Prüfsteckdose (5).
" Verbinden Sie den PE-Prüfanschluss (10) mit
berührbaren leitfähigen Gehäuseteilen des Prüf-
lings entsprechend Bild 6.1.3. Achten Sie auf
guten Kontakt mit der Oberfläche der Gehäuse-
teile.
Bedienungsanleitung
!
beachten !
R iso
20 M
I EA
20 mA
20
+ 200 mA
20
– 200 mA
R SL
2
10 A
I A /I D
20 mA
300V
Bereit
16 A
Prüftaste
PE OK
Netz

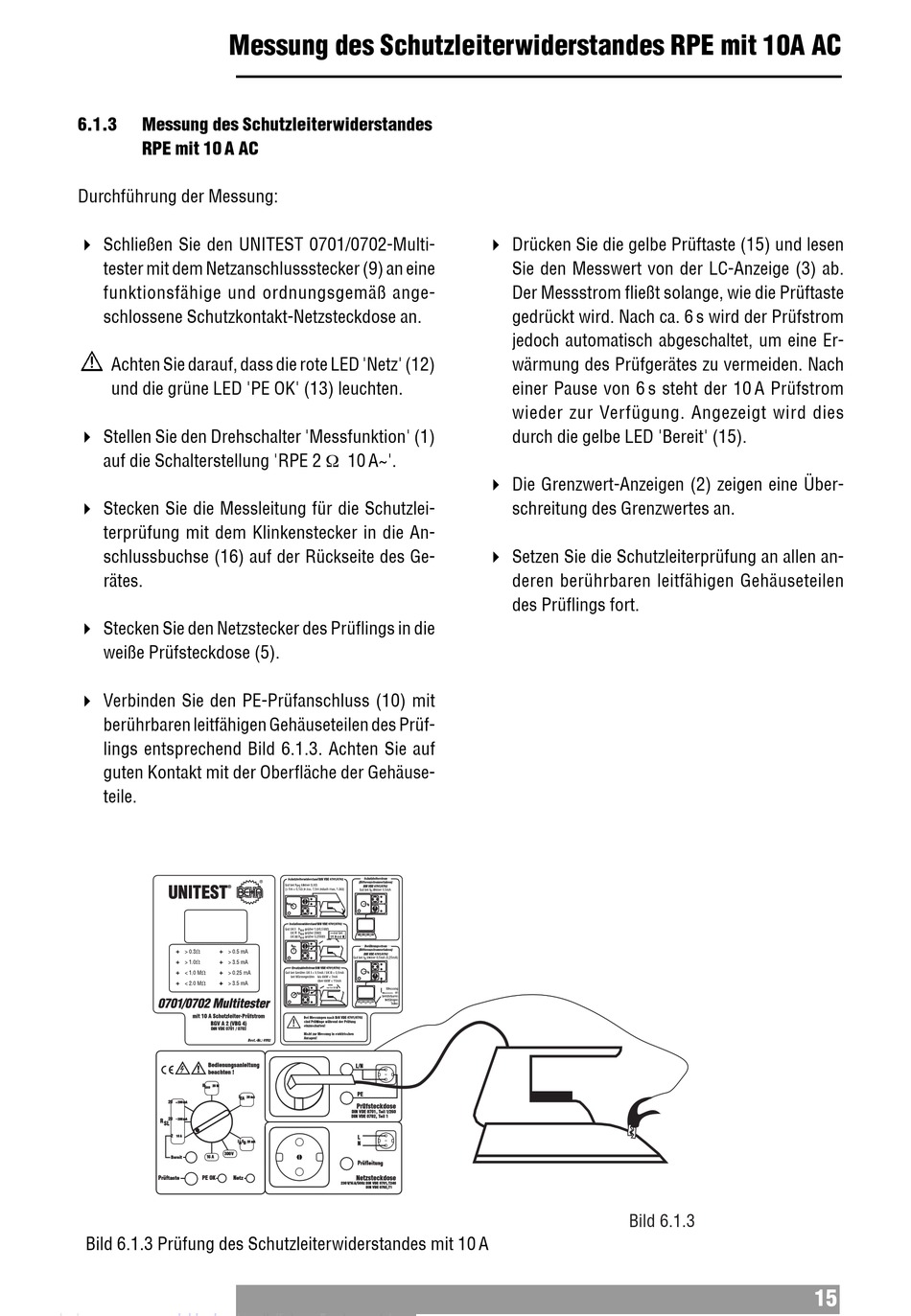

Bild 6.1.3 Prüfung des Schutzleiterwiderstandes mit 10 A
" Drücken Sie die gelbe Prüftaste (15) und lesen
Sie den Messwert von der LC-Anzeige (3) ab.
Der Messstrom fließt solange, wie die Prüftaste
gedrückt wird. Nach ca. 6 s wird der Prüfstrom
jedoch automatisch abgeschaltet, um eine Er-
wärmung des Prüfgerätes zu vermeiden. Nach
einer Pause von 6 s steht der 10 A Prüfstrom
wieder zur Verfügung. Angezeigt wird dies
durch die gelbe LED 'Bereit' (15).
" Die Grenzwert-Anzeigen (2) zeigen eine Über-
schreitung des Grenzwertes an.
" Setzen Sie die Schutzleiterprüfung an allen an-
deren berührbaren leitfähigen Gehäuseteilen
des Prüflings fort.
L/N
PE
Prüfsteckdose
DIN VDE 0701, Teil 1/260
DIN VDE 0702, Teil 1
L
N
Prüfleitung
Netzsteckdose
230 V/16 A/50 Hz DIN VDE 0701, T 240
DIN VDE 0702, T1
Bild 6.1.3
15
