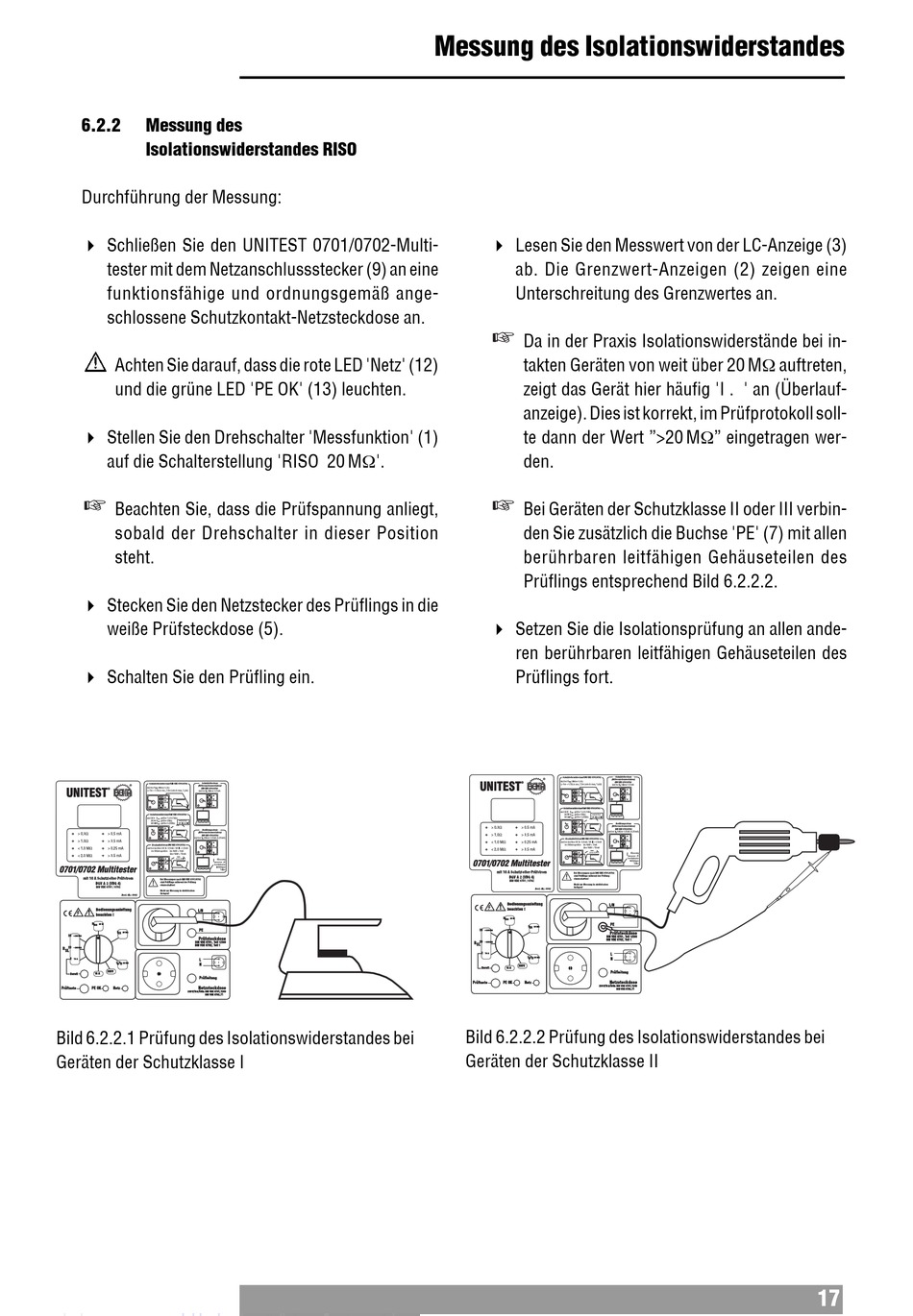

6.2.2
Messung des
Isolationswiderstandes RISO
Durchführung der Messung:
" Schließen Sie den UNITEST 0701/0702-Multi-
tester mit dem Netzanschlussstecker (9) an eine
funktionsfähige und ordnungsgemäß ange-
schlossene Schutzkontakt-Netzsteckdose an.
Achten Sie darauf, dass die rote LED 'Netz' (12)
und die grüne LED 'PE OK' (13) leuchten.
" Stellen Sie den Drehschalter 'Messfunktion' (1)
auf die Schalterstellung 'RISO 20 MΩ'.
Beachten Sie, dass die Prüfspannung anliegt,
sobald der Drehschalter in dieser Position
steht.
" Stecken Sie den Netzstecker des Prüflings in die
weiße Prüfsteckdose (5).
" Schalten Sie den Prüfling ein.
Bedienungsanleitung
L/N
!
beachten !
R iso
20 M
PE
I EA
20 mA
20
+ 200 mA
Prüfsteckdose
DIN VDE 0701, Teil 1/260
DIN VDE 0702, Teil 1
20
– 200 mA
R SL
2
10 A
L
I A /I D
20 mA
N
300V
Bereit
16 A
Prüfleitung
Prüftaste
PE OK
Netz
Netzsteckdose
230 V/16 A/50 Hz DIN VDE 0701, T 240
DIN VDE 0702, T1
Bild 6.2.2.1 Prüfung des Isolationswiderstandes bei
Geräten der Schutzklasse I
Messung des Isolationswiderstandes
" Lesen Sie den Messwert von der LC-Anzeige (3)
ab. Die Grenzwert-Anzeigen (2) zeigen eine
Unterschreitung des Grenzwertes an.
Da in der Praxis Isolationswiderstände bei in-
takten Geräten von weit über 20 MΩ auftreten,
zeigt das Gerät hier häufig 'I . ' an (Überlauf-
anzeige). Dies ist korrekt, im Prüfprotokoll soll-
te dann der Wert ">20 MΩ" eingetragen wer-
den.
Bei Geräten der Schutzklasse II oder III verbin-
den Sie zusätzlich die Buchse 'PE' (7) mit allen
berührbaren leitfähigen Gehäuseteilen des
Prüflings entsprechend Bild 6.2.2.2.
" Setzen Sie die Isolationsprüfung an allen ande-
ren berührbaren leitfähigen Gehäuseteilen des
Prüflings fort.
Bedienungsanleitung
!
beachten !
R iso
20 M
I EA
20 mA
20
+ 200 mA
DIN VDE 0701, Teil 1/260
DIN VDE 0702, Teil 1
20
– 200 mA
R SL
2
10 A
I A /I D
20 mA
300V
Bereit
16 A
Prüftaste
PE OK
Netz
230 V/16 A/50 Hz DIN VDE 0701, T 240
Bild 6.2.2.2 Prüfung des Isolationswiderstandes bei
Geräten der Schutzklasse II
L/N
PE
Prüfsteckdose
L
N
Prüfleitung
Netzsteckdose
DIN VDE 0702, T1
17
