Messung des Schutzleiterwiderstandes RPE mit ±200 mA
6.1.2 Messung des Schutzleiterwiderstandes
RPE mit ±200 mA
Durchführung der Messung:
" Schließen Sie den UNITEST 0701/0702-Multi-
tester mit dem Netzanschlussstecker (9) an eine
funktionsfähige und ordnungsgemäß ange-
schlossene Schutzkontakt-Netzsteckdose an.
Achten Sie darauf, dass die rote LED 'Netz' (12)
und die grüne LED 'PE OK' (13) leuchten.
" Stellen Sie den Drehschalter 'Messfunktion' (1)
auf die Schalterstellung 'RPE 20 Ω -200 mA'.
Der Prüfstrom wird automatisch eingeschaltet,
sobald der Drehschalter in der entsprechenden
Position steht.
" Stecken Sie die Messleitung für die Schutzlei-
terprüfung mit dem Klinkenstecker in die An-
schlussbuchse (16) auf der Rückseite des Ge-
rätes.
" Stecken Sie den Netzsteckers des Prüflings in
die weiße Prüfsteckdose (5).
" Verbinden Sie den PE-Prüfanschluss (10) mit
berührbaren leitfähigen Gehäuseteilen des Prüf-
lings entsprechend Bild 6.1.2. Achten Sie auf
guten Kontakt mit der Oberfläche der Gehäuse-
teile.
Bedienungsanleitung
!
beachten !
R iso
20 + 200 mA
20
– 200 mA
R SL
2 10 A
Bereit 16 A
Prüftaste PE OK

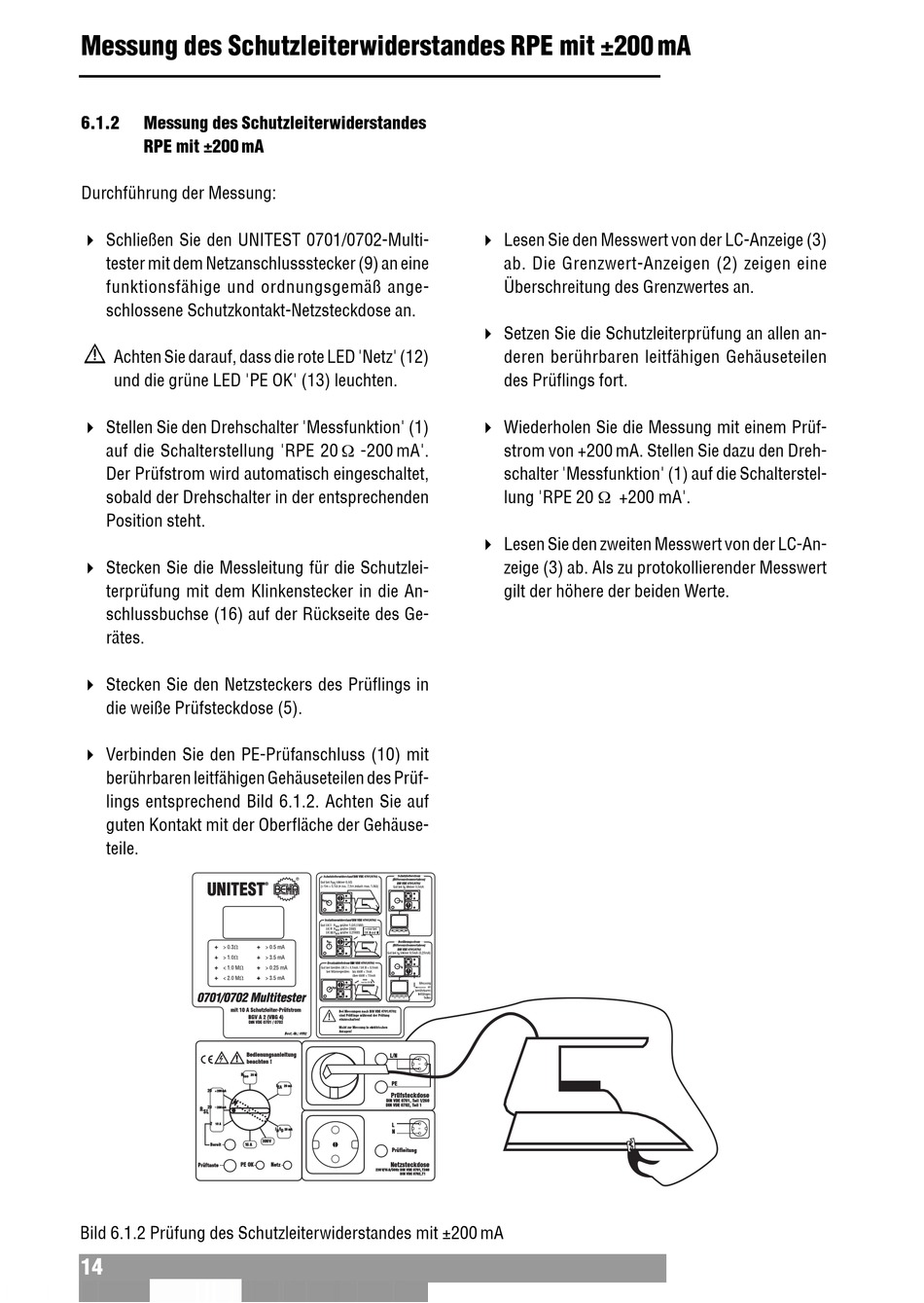

Bild 6.1.2 Prüfung des Schutzleiterwiderstandes mit ±200 mA
14
L/N
20 M
PE
I EA
20 mA
Prüfsteckdose
DIN VDE 0701, Teil 1/260
DIN VDE 0702, Teil 1
L
I A /I D
20 mA
N
300V
Prüfleitung
Netz Netzsteckdose
230 V/16 A/50 Hz DIN VDE 0701, T 240
DIN VDE 0702, T1
" Lesen Sie den Messwert von der LC-Anzeige (3)
ab. Die Grenzwert-Anzeigen (2) zeigen eine
Überschreitung des Grenzwertes an.
" Setzen Sie die Schutzleiterprüfung an allen an-
deren berührbaren leitfähigen Gehäuseteilen
des Prüflings fort.
" Wiederholen Sie die Messung mit einem Prüf-
strom von +200 mA. Stellen Sie dazu den Dreh-
schalter 'Messfunktion' (1) auf die Schalterstel-
lung 'RPE 20 Ω +200 mA'.
" Lesen Sie den zweiten Messwert von der LC-An-
zeige (3) ab. Als zu protokollierender Messwert
gilt der höhere der beiden Werte.
