AX 36, 40, 48, 56, 65, 90, 28E
5. Lösen Sie die Mutter (H) (Rechtsgewinde), und
entfernen Sie die Gummidichtung (I).
6. Lösen Sie den Nippel (J) (Rechtsgewinde).
K
7. Verwenden Sie eine geeignete Stange und einen
Hammer, um den Lagerhalter (K) vorsichtig
herauszuklopfen.
Montage
1. Die Montage des Vibrationselements erfolgt in
umgekehrter Reihenfolge. Reinigen Sie alle Teile
vor der Montage.
2. Ersetzen Sie konsequent defekte Teile und die
O-Ringe.
3. Füllen Sie die Vibrationselemente mit Öl.
(Informationen zu Schmiermitteltyp und -menge
finden Sie im Abschnitt „Schmierung".)

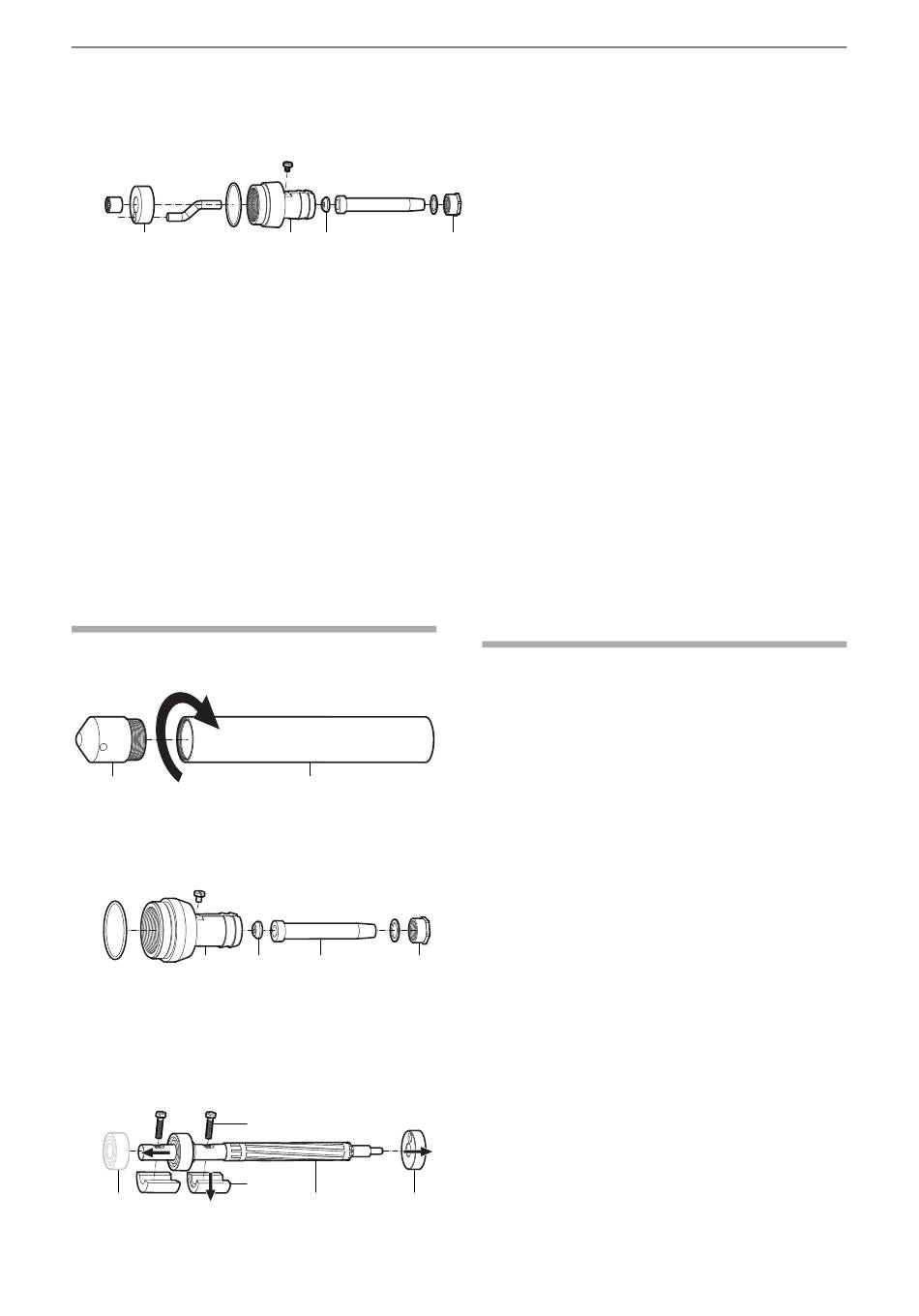

Vibrationselement AX36 - AX65

Demontage
A
1. Schrauben Sie das Endstück (A) vom Statorrohr
(B) (Rechtsgewinde) ab. Der Stator ist in das
Rohr eingeklebt.
F
2. Lösen Sie die Mutter (C) (Rechtsgewinde), und
entfernen Sie die flexible Ummantelung (D) und
die Gummidichtung (E).
3. Lösen Sie den Nippel (F) (Rechtsgewinde).
K
© 2013 Atlas Copco Construction Tools AB | No. 9800 1175 04b | 2013-04-29
Originalbetriebsanleitung
J I
B
E D C
J
I
G H
Sicherheits- und Betriebsanleitung
4. Verwenden Sie eine geeignete Stange und einen
Hammer, um den Rotor (G) vorsichtig aus dem
Lagerhalter (H) zu klopfen. Entfernen Sie nach
dem Entfernen des Lagerhalters (H) den
Exzenter (I) und die Exzenterschrauben (J).
Nachdem der Exzenter entfernt wurde, kann das
Lager (K) entfernt werden.
Montage
H
1. Die Montage des Vibrationselements erfolgt in
umgekehrter Reihenfolge. Reinigen Sie alle Teile
vor der Montage.
2. Ersetzen Sie konsequent defekte Teile und die
O-Ringe.
3. Füllen Sie die Vibrationselemente mit Öl.
(Informationen zu Schmiermitteltyp und -menge
finden Sie im Abschnitt „Schmierung".)
HINWEIS Reinigen Sie sorgfältig die Gewinde an
Endstück und Rohr vor dem Verkleben mit
LOCTITE®638™. Die Gewinde müssen absolut
sauber sowie fett- und staubfrei sein.
LOCTITE ist ein eingetragenes Warenzeichen der
Henkel Corporation. 638 ist ein eingetragenes
Warenzeichen der Henkel Corporation.

Vibrationselement AX90

Demontage
