AX 36, 40, 48, 56, 65, 90, 28E
Verdichten
HINWEIS Der AX28E ist nur für den Laborgebrauch
und nicht für den Einsatz auf Baustellen vorgesehen.
HINWEIS Verwenden Sie den Rüttler nicht zum
seitlichen Verteilen des Betons.

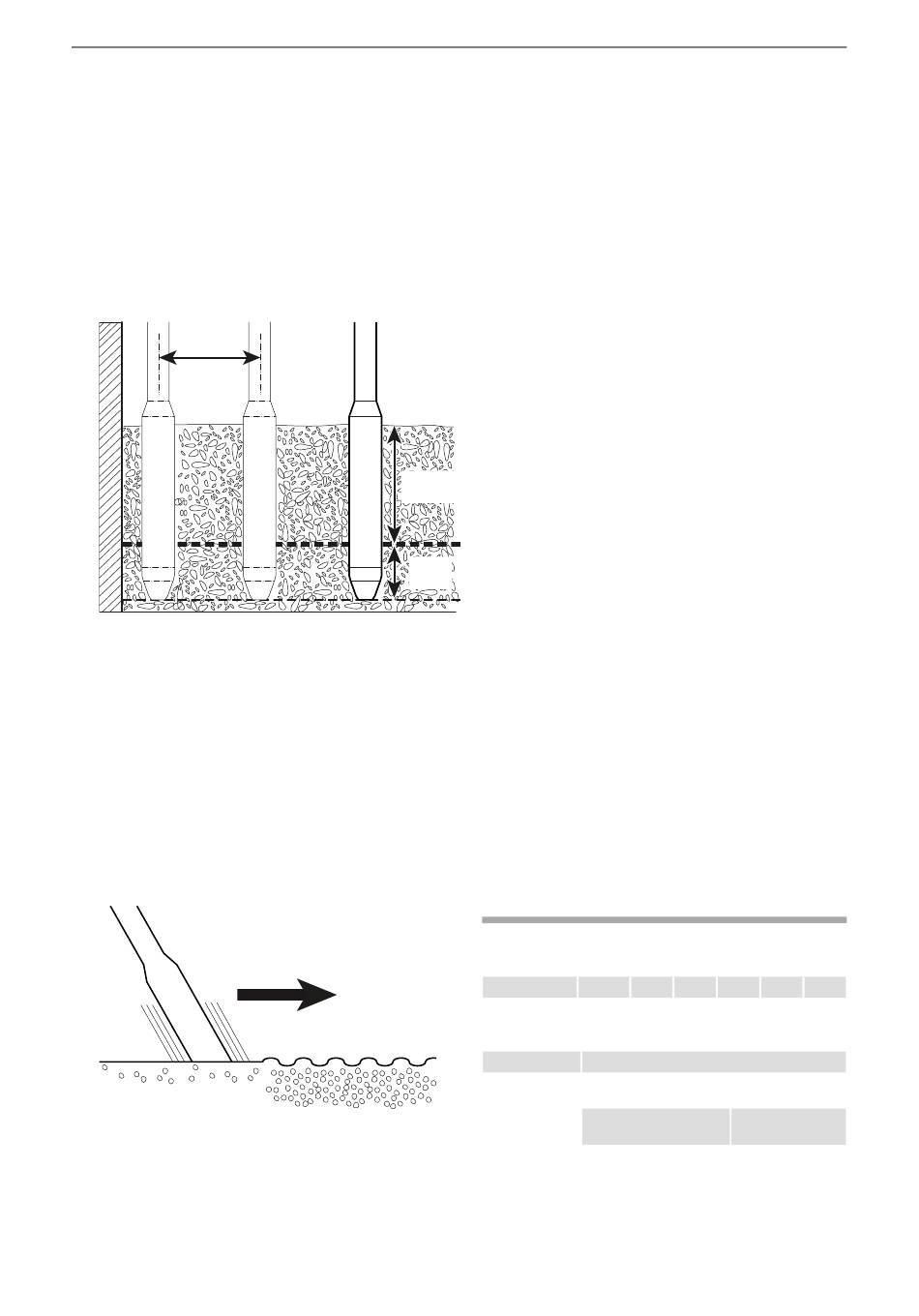

1. Stecken Sie den Rüttler ca. 15 cm (6 in.) tief in
die unterste Schicht, um sicherzustellen, dass
sich die verschiedenen Schichten gut miteinander
verbinden.
2. Gießen Sie den Beton gleichmäßig in 30-50 cm
(12-20 in.) dicken Schichten in die Form.
30-50 cm
(11-19 in.)
3. Führen Sie den Rüttler senkrecht in Abständen
vom 8- bis 10-fachen des Rohrdurchmessers
ein.
4. Verdichten Sie den Frischbeton systematisch.
5. Ziehen Sie den Rüttler langsam heraus, sodass
der Beton das zurückbleibende Einsteckloch des
Rüttlers schließen kann.
6. Der Beton ist ausreichend verdichtet, wenn der
Bereich um den Rüttler glänzt und keine
Luftblasen mehr auftauchen. Dies dauert
normalerweise 10-20 s.
© 2013 Atlas Copco Construction Tools AB | No. 9800 1175 04b | 2013-04-29
Originalbetriebsanleitung
Einlegen von Pausen
♦
Bringen Sie die Maschine während jeder Pause
außer Reichweite, so dass ein unbeabsichtigtes
Starten der Maschine ausgeschlossen ist. Stellen
Sie die Maschine stets so auf dem Boden ab, dass
sie nicht umfallen kann.
♦
Schalten Sie die Energieversorgung bei längeren
Pausen oder beim Verlassen des Arbeitsplatzes
aus:
Wartung
Eine regelmäßige Wartung ist die
Grundvoraussetzung für den Erhalt der Sicherheit
und Effektivität der Maschine. Halten Sie sich bitte
genau an die Wartungsanweisungen.
Säubern Sie die Maschine vor dem Start, um
♦
gefährliche Substanzen fernzuhalten. Siehe
30-50 cm
„Gefahren durch Abgase und Staub"
(11-19 in.)
♦
Verwenden Sie ausschließlich Originalbauteile.
Schäden oder Fehlfunktionen, die durch den
Einsatz unzulässiger Bauteile entstehen, werden
15 cm
nicht durch Garantie oder Produkthaftung
(6 in.)
abgedeckt.
♦
Stellen Sie beim Reinigen mechanischer Teile mit
Lösungsmittel sicher, dass die geltenden
Gesundheits- und Sicherheitsvorschriften
eingehalten werden und dass für ausreichende
Lüftung gesorgt ist.
♦
Für eine Hauptdurchsicht der Maschine wenden
Sie sich an die nächstgelegene Vertragswerkstatt.
♦
Prüfen Sie nach jeder Wartung, ob die
Vibrationsstärke der Maschine normal ist. Ist dies
nicht der Fall, wenden Sie sich an die
nächstgelegene Vertragswerkstatt.
Rüttlerkopf
Schmieren
Rüttlerkopf
Shell T46 Öl,
3
cm
(cl)
Rüttlerkopf
Shell Alvania
3
G3, cm
(cl)
Sicherheits- und Betriebsanleitung
AX28E
AX36
AX40
AX48
10
5
5
10
(1)
(0,5)
(0,5)
(1)
AX90
2 Nadellager
1 Nadellager
AX56
AX65
15
20
(1,5)
(2)
7
(0,7)
1,25
(0,12)
13
