Demontage Des Rüttlerkopfes; Vibrationselement Ax28E - Atlas Copco AX 36 Sicherheits- Und Betriebsanleitung

Sicherheits- und Betriebsanleitung
HINWEIS Reinigen Sie vor dem Anbringen eines
neuen Endstücks sorgfältig dessen Gewinde. Die
Teile müssen vor dem Verkleben absolut trocken
sowie fett- und staubfrei sein.
Anziehdrehmoment
1. Tragen Sie vier Klebstoffbahnen quer über das
Gewinde der Endstücke auf. Stellen Sie sicher,
dass kein Klebstoff in das Rohr gelangt.
2. Ziehen Sie die Endstücke mit dem
vorgeschriebenen Drehmoment fest.
3. Lassen Sie den Klebstoff vor der ersten
Anwendung mindestens sechs Stunden
aushärten.

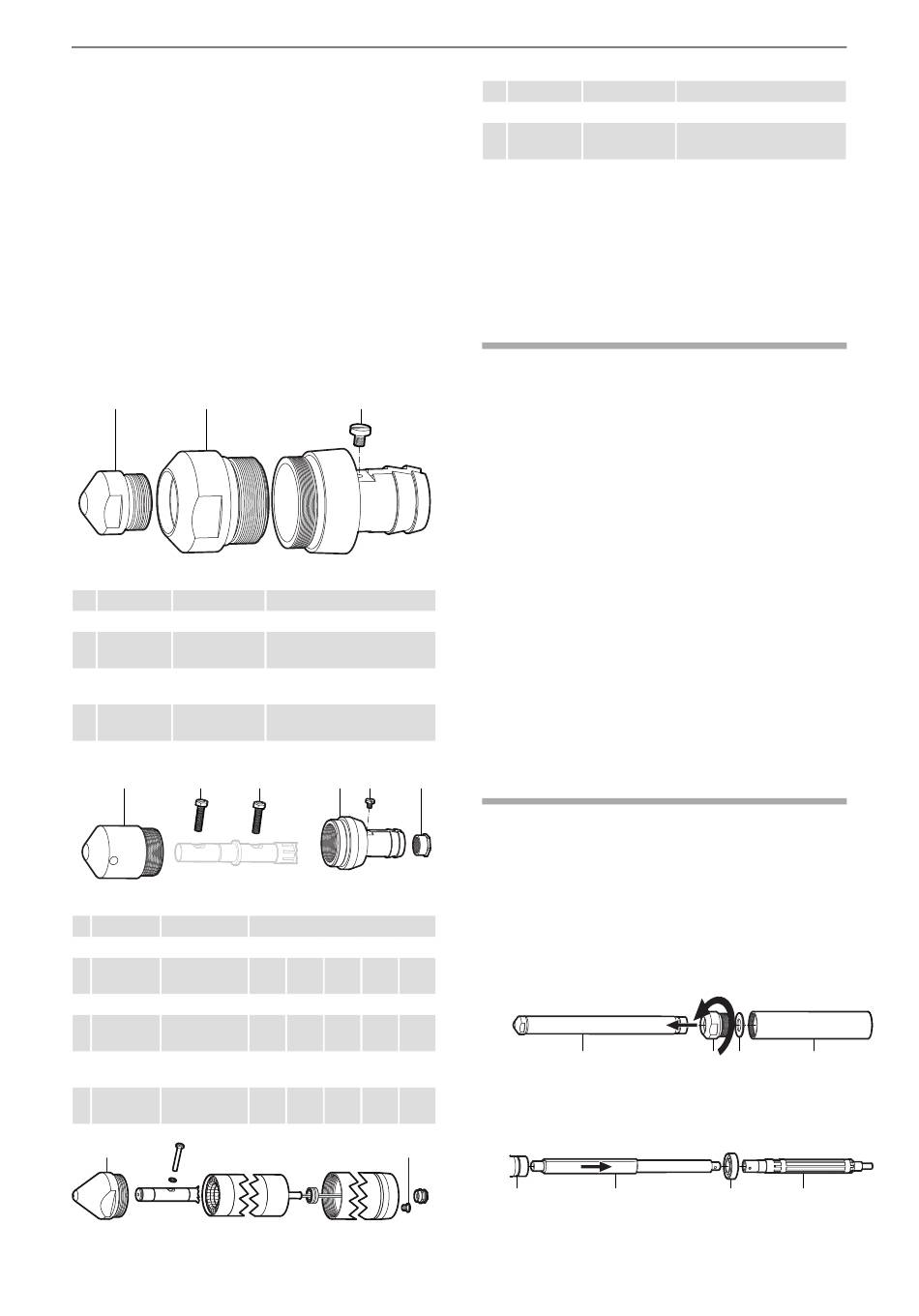

A B
Rüttlerkopf Kleben
A Endstück LOCTITE®
243™
B Reduzierstück LOCTITE®
243™
C Schraube LOCTITE®
243™
D E
Rüttlerkopf Kleben
D Endstück LOCTITE®
638™
E Schraube -
F Reduzi e rstück LOCTITE®
243™
G Druckschraube LOCTITE®
243™
H Schraube LOCTITE®
243™
I
14
C
Anziehdrehmoment, Nm
AX28E
75
120
-
E F G H
Anziehdrehmoment, Nm
AX36 AX40 AX48 AX56 AX65
170 170 350 520 750
5 5 8 8 20
120 120 200 250 250
- - - - -
- - - - -
J
© 2013 Atlas Copco Construction Tools AB | No. 9800 1175 04b | 2013-04-29
AX 36, 40, 48, 56, 65, 90, 28E
Rüttlerkopf Kleben
I Endstück LOCTITE®
638™
J Schraube LOCTITE®
243™
LOCTITE®243™ und LOCTITE®638™ sind
eingetragene Warenzeichen der Henkel Corporation.
243 und 638 sind eingetragene Warenzeichen der
Henkel Corporation.
Demontage des Rüttlerkopfes
1. Spannen Sie das Vibrationselement in einen
Rohrschraubstock ein.
2. Schneiden Sie die Schlauchklemme vom
Betriebsschlauch ab.
3. Ziehen Sie den Schlauch vom Nippel ab.
4. Entfernen Sie den Schlauchschutz von den
Anschlüssen.
5. Trennen Sie die Wärmeisolierung auf, und
trennen Sie die Anschlüsse.
HINWEIS Vermeiden Sie ein Überfetten der
Innenwelle. Ein Überfetten kann zur Überlastung der
elektrischen Antriebseinheit und zum Auslösen des
Schutzschalters führen. Lassen Sie die Einheit 2
Minuten lang laufen, damit sich das Fett in der
Biegewelle verteilt, bevor Sie sie in den Beton
tauchen.

Vibrationselement AX28E

Demontage
1. Schrauben Sie das Reduzierstück (A) vom
Statorrohr (B) (Linksgewinde) ab. Der Stator ist
in das Rohr eingeklebt.
2. Entfernen Sie das komplette Rohr (C) mit
Endstück vom Statorrohr (B).
3. Entfernen Sie die Federscheibe (D).
C
4. Schieben Sie den Rotor (G), den Exzenter (E)
und das Kugellager (F) herunter.
C E
Anziehdrehmoment, Nm
AX90
1200
-
A D B
F G
Originalbetriebsanleitung
