* Wenn der Rüttler nicht in Beton getaucht ist.
Rüttlerkopf
Der Rüttlerkopf ist wartungsfrei und mit Öl
geschmiert. Beim Austauschen des Rüttlerkopfes
muss dieser mit der richtigen Menge Öl geschmiert
werden. Das Endstück des Rüttlerkopfes ist verklebt
und muss wieder ordnungsgemäß festgezogen und
verklebt werden.
Schmierung

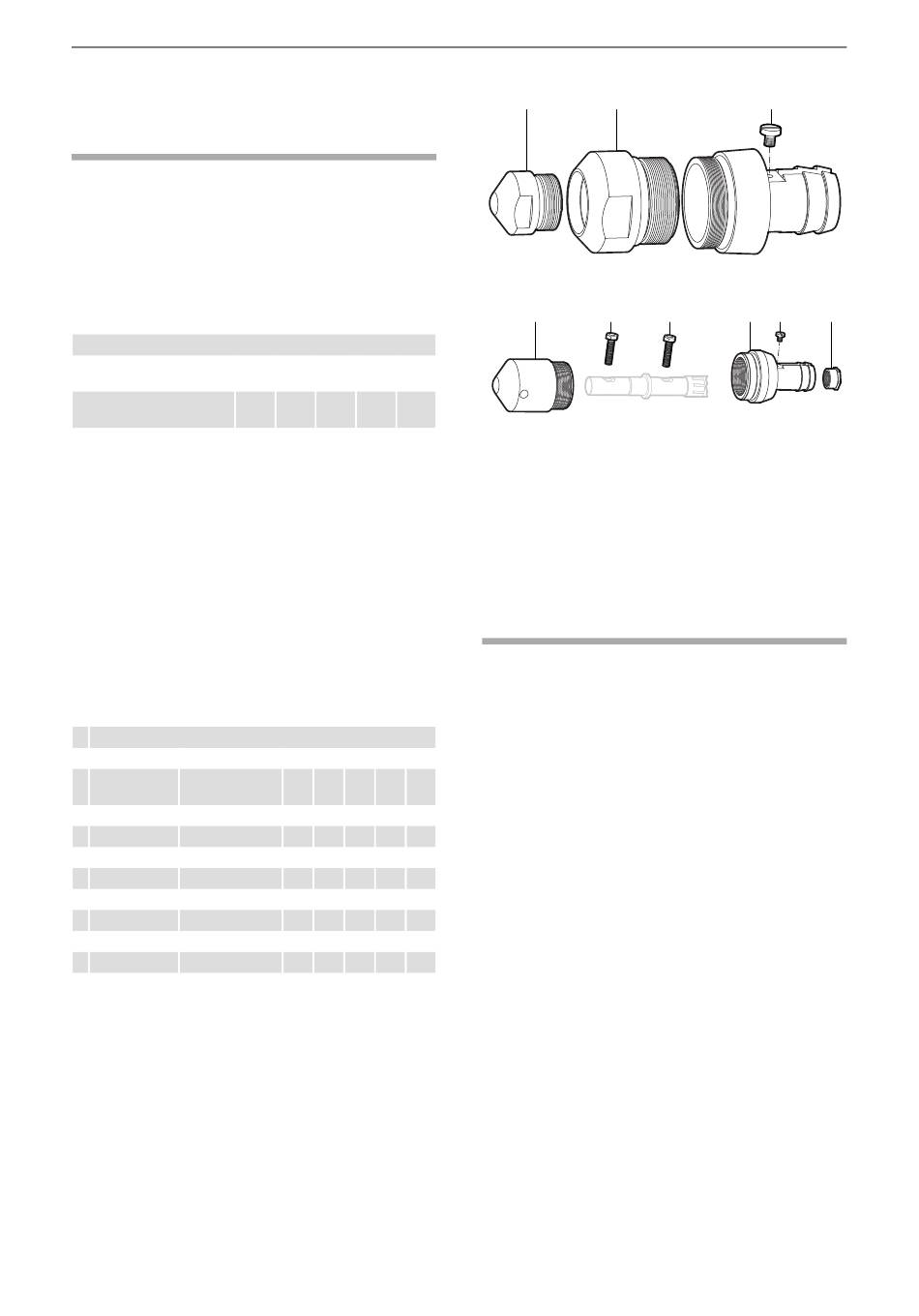

SMART
Rüttlerkopf
28E
3
Shell T46 Öl, cm
(cl)
10
(1)
HINWEIS Reinigen Sie vor dem Anbringen eines
neuen Endstücks sorgfältig das Gewinde. Die Teile
müssen vor dem Verkleben absolut trocken sowie
fett- und staubfrei sein.
1. Tragen Sie vier Klebstoffbahnen quer über das
Gewinde der Endstücke auf. Stellen Sie sicher,
dass kein Klebstoff in das Rohr gelangt.
2. Ziehen Sie die Endstücke mit dem
vorgeschriebenen Drehmoment fest.
3. Lassen Sie den Klebstoff vor der ersten
Anwendung mindestens sechs Stunden
aushärten.
SMART
Rüttlerkopf
Kleben
A
Endstück
LOCTITE®243™
B
Reduzierstück
LOCTITE®243™
C
Schraube
LOCTITE®243™
D
Endstück
LOCTITE®638™
E
Schraube
-
F
Nippel
LOCTITE®243™
G
Druckschraube
LOCTITE®243™
H
Schraube
LOCTITE®243™
LOCTITE®243™ und LOCTITE®638™ sind
eingetragene Warenzeichen der Henkel Corporation.
243 und 638 sind Warenzeichen der Henkel
Corporation.
© 2016 Construction Tools PC AB | No. 9800 1207 04d | 2016-06-21
Originalbetriebsanleitung
40/
48/
56/
65
40E
48E
56E
5
10
15
20
(0,5)
(1)
(1,5)
(2)
Anziehdrehmoment, Nm
28E
40/
48/
56/
65/
40E
48E
56E
65E
75
-
-
-
-
120
-
-
-
-
-
-
-
-
-
-
170
350
520
750
-
5
8
8
20
-
120
200
250
250
-
-
-
-
-
-
-
-
-
-
Sicherheits- und Betriebsanleitung
A
B
D
E
HINWEIS Vermeiden Sie ein Überfetten der
Innenwelle. Ein Überfetten kann zur Überlastung der
elektrischen Antriebseinheit und zum Auslösen des
Schutzschalters führen. Lassen Sie die Einheit 2
Minuten lang laufen, damit sich das Fett in der
Biegewelle verteilt, bevor Sie sie in den Beton
tauchen.
Anschließen des Rüttlerkopfes
1. Verbinden Sie den Masseanschluss (Erdung)
mit dem Rüttlernippel. Verwenden Sie
LOCTITE®243™ zum Verkleben der Schraube
am Rüttler.
2. Verbinden Sie die Kabel mithilfe von
Verbindungsstücken und Wärmeisolierung mit
dem Rüttlerstator.
3. Schieben Sie den roten Schlauch über die Kabel
und dicht an die Rüttlerhülse.
4. Befestigen Sie den Schlauch mithilfe einer
Klemme am Rüttlernippel.
5. Schieben Sie die Kabel innerhalb des
Umformergehäuses durch die Hülse.
6. Ziehen Sie die Mutter fest, schieben Sie den
Schlauch über den Nippel am Umformergehäuse,
und befestigen Sie ihn mit einer Klemme.
7. Verwenden Sie neue Verbindungsstücke, um die
Kabel am Umformer anzuschließen.
8. Bringen Sie die Abdeckung am Umformer an.
