4.3.

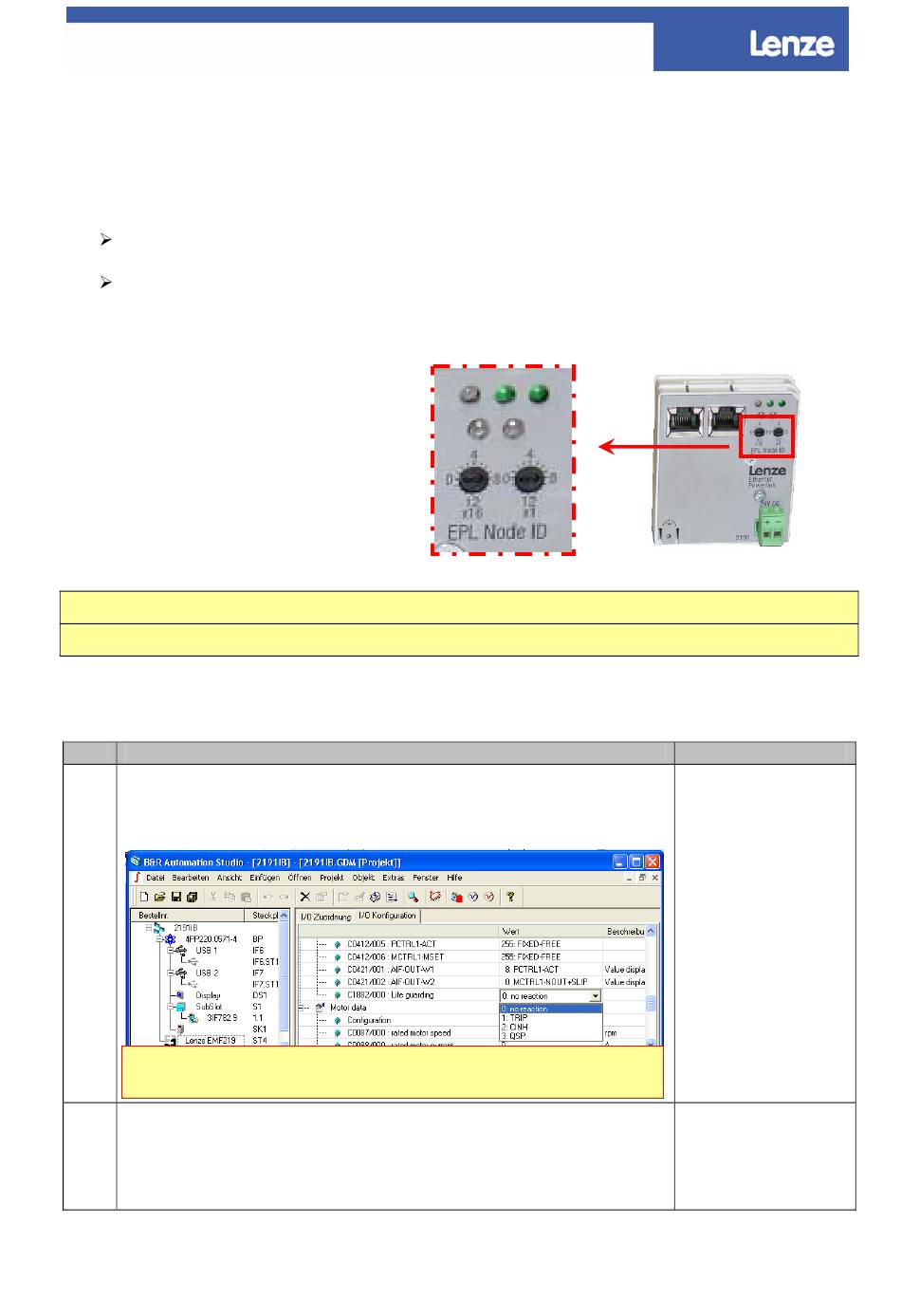

Einstellung der Knotenadresse am EMF 2191IB

Frontseitig sind zwei Drehschalter angebracht. Der linke Drehschalter ist mit dem Faktor 16
codiert und der rechte mit dem Faktor 1.
Der gültige Adressbereich beträgt im EPL Netzwerk
- EPL Slave (CN): 1...239
Die zugehörige Ethernet IP-Adresse des ETHERNET Powerlink Moduls ergibt sich aus
der EPL Node-ID des Drehschalters
- IP-Adresse: 192.168.100.xxx (xxx = EPL-Node-ID)
Beispiel einer Knotendefinition:
Soll dem EMF2191IB Modul die
Adresse 25 vergeben werden, so ist
Der Drehschalter mit dem Faktor 16
auf den Wert 1 und der Drehschalter
mit dem Faktor 1 auf den Wert 9
Einzustellen.
(Wert {linker Schalter} x 16) + (Wert {rechter Schalter} x 1) =
4.4. Überwachungsreaktionen
Nr. Aktion
1 Die EPL Kommunikation zwischen Managing Node und
Controlled Node kann mittels der Lenze-Codestelle L-C1882
überwacht werden.
Beim AS V3.0.71.24 SP3 wird keine Auswahl angegeben. Der
entsprechend Wert kann jedoch ohne weiteres eingegeben werden.
2 Zusätzlich kann eine interne Überwachung zwischen dem EPL
Modul und dem 8200vector über die AIF Schnittstelle mit der
Codestelle L-C0126 eingestellt werden (CE0).
Bei Abbruch der Kommunikation kann so ein Trip ausgelöst
werden.
Inbetriebnahme_82_mit_EthernetPOWERLINK.doc
(1 x 16) + (9 x 1) = 25
Seite 6 von 19
ACP
EPL Node ID
Bemerkung
Die Einstellung der
Überwachungs-
Funktion kann nur
über die
ETHERNET
Powerlink Busseite
durchgeführt
werden. Sie ist im
Werkszustand auf
Null eingestellt, d.h.
es wird keine
Reaktion bei der
Kommunikationsunt
erbrechung
ausgeführt.
Weitere
Informationen
entnehmen Sie
bitten dem SHB
8200vector
