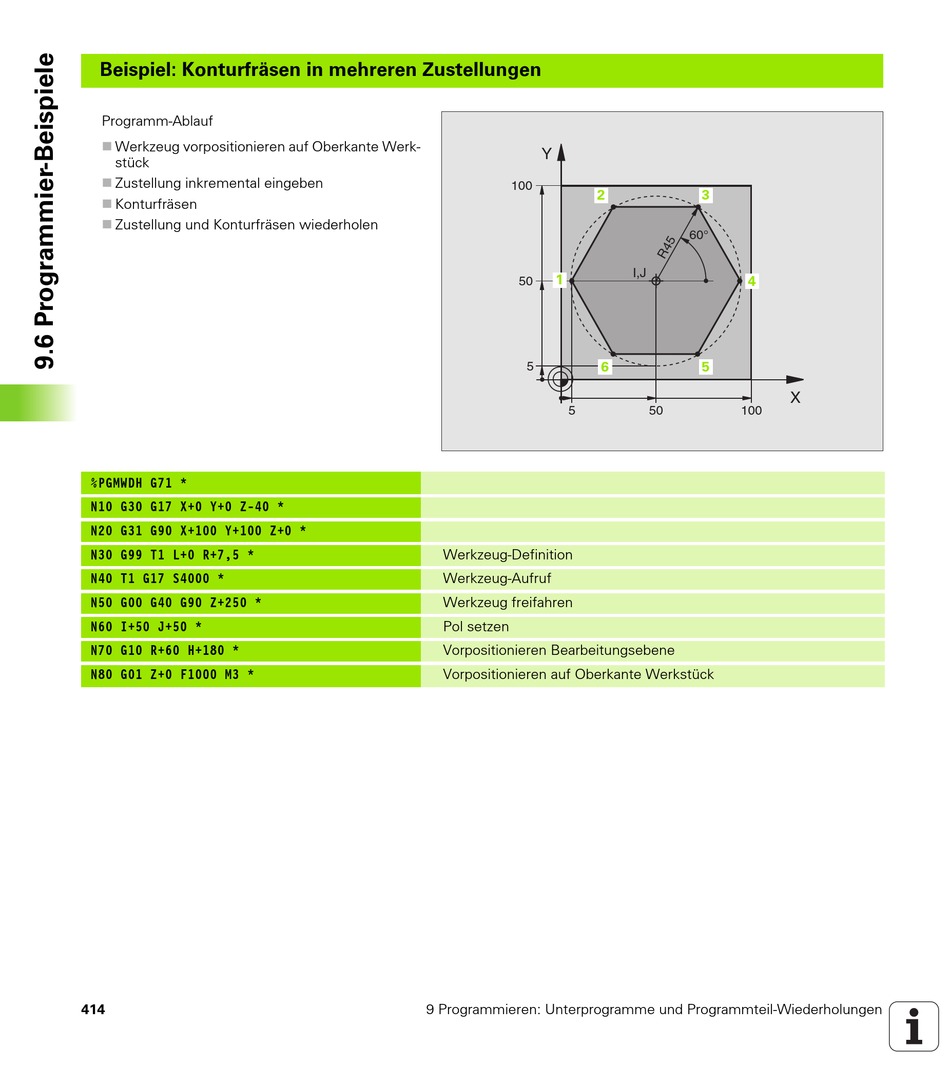

Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
n
Werkzeug vorpositionieren auf Oberkante Werk-
stück
n
Zustellung inkremental eingeben
n
Konturfräsen
n
Zustellung und Konturfräsen wiederholen
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 I+50 J+50 *
N70 G10 R+60 H+180 *
N80 G01 Z+0 F1000 M3 *
414
Y
100
1 2
1 1
50
5 1 6
5
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Pol setzen
Vorpositionieren Bearbeitungsebene
Vorpositionieren auf Oberkante Werkstück
9 Programmieren: Unterprogramme und Programmteil-Wiederholungen
1 3
60°
I,J
1 4
1 5
X
50 100
