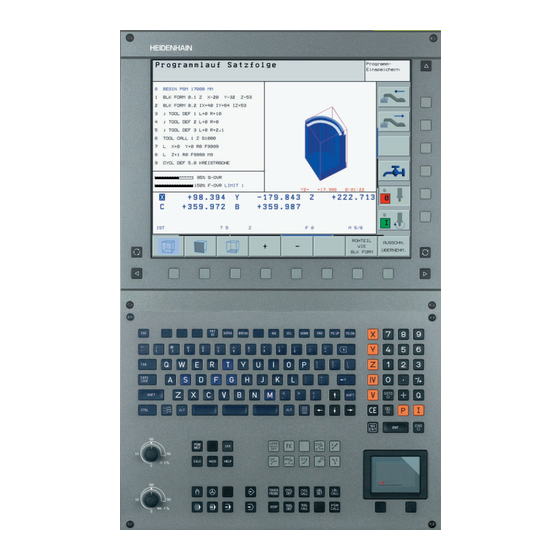

HEIDENHAIN iTNC 530 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. HEIDENHAIN Anleitungen
  4. Steuergeräte
  5. iTNC 530
  6. Benutzerhandbuch
HEIDENHAIN iTNC 530 Benutzerhandbuch

HEIDENHAIN iTNC 530 Benutzerhandbuch

Din/iso-programmierung
Vorschau ausblenden Andere Handbücher für iTNC 530:
1
2
3
4
5
6
7
8
9
10
Inhalt
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
iTNC 530
NC-Software
340 422-xx
340 423-xx
340 480-xx
340 481-xx
Benutzer-Handbuch
DIN/ISO-Programmierung
Deutsch (de)
4/2003

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HEIDENHAIN iTNC 530

Inhaltszusammenfassung für HEIDENHAIN iTNC 530

  • Seite 1 530 NC-Software 340 422-xx 340 423-xx 340 480-xx 340 481-xx Benutzer-Handbuch DIN/ISO-Programmierung Deutsch (de) 4/2003...
  • Seite 2 Bedienelemente der Bildschirm-Einheit Bahnbewegungen programmieren Bildschirm-Aufteilung wählen Kontur anfahren/verlassen Bildschirm zwischen Maschinen- und Freie Konturprogrammierung FK Programmier-Betriebsart wählen Softkeys: Funktion im Bildschirm wählen Gerade Softkey-Leisten umschalten Kreismittelpunkt/Pol für Polarkoordinaten Alpha-Tastatur: Buchstaben und Zeichen eingeben Kreisbahn um Kreismittelpunkt Datei-Namen Kommentare Kreisbahn mit Radius DIN/ISO- Kreisbahn mit tangentialem Anschluss Programme...

  • Seite 5: Tnc-Typ, Software Und Funktionen

    530 E 340 423-xx iTNC 530, 2 Prozessor-Version 340 480-xx iTNC 530 E, 2 Prozessor-Version 340 481-xx Der Kennbuchstabe E kennzeichnet die Exportversion der TNC. Für die Exportversion der TNC gilt folgende Einschränkung: Geradenbewegungen simultan bis zu 4 Achsen Der Maschinenhersteller passt den nutzbaren Leistungsumfang der TNC über Maschinen-Parameter an die jeweilige Maschine an.
  • Seite 6 Darüber hinaus besitz die iTNC 530 noch 2 Software-Optionspakete, die von Ihnen oder Ihrem Maschinen-Hersteller freigeschaltet werden können: Software-Option 1 Zylindermantel-Interpolation (Zyklen 27 und 28) Vorschub in mm/min bei Rundachsen: M116 Schwenken der Bearbeitungsebene (Zyklus 19 und Softkey 3D- ROT in der Betriebsart Manuell)
  • Seite 7 Bearbeitungspositionen wählbar auf einer Geraden oder auf dem Teilkreis (siehe „PUNKTEMUSTER AUF KREIS (Zyklus G220)” auf Seite 327) Besonderheiten der iTNC 530 mit Windows 2000 (siehe „iTNC 530 mit Windows 2000 (Option)” auf Seite 541) Verwaltung von abhängigen Dateien (siehe „Einstellung abhängige Dateien ändern”...
  • Seite 8 Geänderte Funktionen bezogen auf die Vorgänger-Versionen 340 420-xx/340 421-xx Die Funktion Nullpunkt-Verschiebung aus Nullpunkt-Tabellen wurde geändert. REF-bezogene Nullpunkte stehen nicht mehr zur Verfügung. Dafür wurde die Preset-Tabelle eingeführt (siehe „NULLPUNKT-Verschiebung mit Nullpunkt-Tabellen (Zyklus G53)” auf Seite 383) Die Funktion des Zyklus 247 wurde geändert. Zyklus 247 aktiviert jetzt einen Preset aus der Preset-Tabelle (siehe „BEZUGSPUNKT SETZEN (Zyklus G247)”...

  • Seite 9: Neue/Geänderte Beschreibungen In Diesem Handbuch

    Werkzeug-Daten von einem externen PC aus überschreiben (siehe „Einzelne Werkzeugdaten von einem externen PC aus überschrei- ben” auf Seite 147) iTNC direkt mit einem Windows-PC verbinden (siehe „iTNC direkt mit einem Windows PC verbinden” auf Seite 487) HEIDENHAIN iTNC 530...

  • Seite 11: Inhaltsverzeichnis

    Inhalt Einführung Handbetrieb und Einrichten Positionieren mit Handeingabe Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen Programmieren: Werkzeuge Programmieren: Konturen programmieren Programmieren: Zusatz-Funktionen Programmieren: Zyklen Programmieren: Unterprogramme und Programmteil-Wiederholungen Programmieren: Q-Parameter Programmtest und Programm-lauf MOD-Funktionen Tabellen und Übersichten iTNC 530 mit Windows 2000 (Option)
  • Seite 13 Programmlauf Satzfolge und Programmlauf Einzelsatz ..38 1.4 Status-Anzeigen ..39 „Allgemeine“ Status-Anzeige ..39 Zusätzliche Status-Anzeigen ..40 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN ..43 3D-Tastsysteme ..43 Elektronische Handräder HR ..44 HEIDENHAIN iTNC 530...
  • Seite 14 2 Handbetrieb und Einrichten ..45 2.1 Einschalten, Ausschalten ..46 Einschalten ..46 Ausschalten ..47 2.2 Verfahren der Maschinenachsen ..48 Hinweis ..48 Achse mit den externen Richtungstasten verfahren ..48 Verfahren mit dem elektronischen Handrad HR 410 ..49 Schrittweises Positionieren ..
  • Seite 15 Verzeichnis löschen ..93 Dateien markieren ..94 Datei umbenennen ..95 Zusätzliche Funktionen ..95 Datenübertragung zu/von einem externen Datenträger ..96 Datei in ein anderes Verzeichnis kopieren ..97 Die TNC am Netzwerk ..99 HEIDENHAIN iTNC 530...
  • Seite 16 4.5 Programme eröffnen und eingeben ..100 Aufbau eines NC-Programms im DIN/ISO-Format ..100 Rohteil definieren: G30/G31 ..100 Neues Bearbeitungs-Programm eröffnen ..101 Werkzeug-Bewegungen programmieren ..103 Ist-Positionen übernehmen ..104 Programm editieren ..105 Die Suchfunktion der TNC ..109 4.6 Programmier-Grafik ..
  • Seite 17 Tabelle für Werkzeug-Schneidstoffe ..160 Tabelle für Schnittdaten ..160 Erforderliche Angaben in der Werkzeug-Tabelle ..161 Vorgehensweise beim Arbeiten mit automatischer Drehzahl-/Vorschub-Berechnung ..162 Tabellen-Struktur verändern ..162 Datenübertragung von Schnittdaten-Tabellen ..164 Konfigurations-Datei TNC.SYS ..164 HEIDENHAIN iTNC 530...
  • Seite 18 6 Programmieren: Konturen programmieren ..165 6.1 Werkzeug-Bewegungen ..166 Bahnfunktionen ..166 Zusatzfunktionen M ..166 Unterprogramme und Programmteil-Wiederholungen ..166 Programmieren mit Q-Parametern ..166 6.2 Grundlagen zu den Bahnfunktionen ..167 Werkzeugbewegung für eine Bearbeitung programmieren ..167 6.3 Kontur anfahren und verlassen ..
  • Seite 19 Spannung als Funktion der Strecke: M201 ..220 Spannung als Funktion der Geschwindigkeit: M202 ..221 Spannung als Funktion der Zeit ausgeben (zeitabhängige Rampe): M203 ..221 Spannung als Funktion der Zeit ausgeben (zeitabhängiger Puls): M204 ..221 HEIDENHAIN iTNC 530...
  • Seite 20 8 Programmieren: Zyklen ..223 8.1 Mit Zyklen arbeiten ..224 Zyklus definieren über Softkeys ..224 Zyklus aufrufen ..226 Zyklus-Aufruf mit G79 (CYCL CALL) ..226 Zyklus-Aufruf mit G79 PAT (CYCL CALL PAT) ..226 Zyklus-Aufruf mit G79:G01 (CYCL CALL POS) ..227 Zyklus-Aufruf mit M99/M89 ..
  • Seite 21 RAEUMEN (Zyklus G122) ..346 SCHLICHTEN TIEFE (Zyklus G123) ..347 SCHLICHTEN SEITE (Zyklus G124) ..348 KONTUR-ZUG (Zyklus G125) ..349 ZYLINDER-MANTEL (Zyklus G127, Software-Option 1) ..351 ZYLINDER-MANTEL Nutenfräsen (Zyklus G128, Software-Option 1) ..353 HEIDENHAIN iTNC 530...
  • Seite 22 8.8 SL-Zyklen mit Konturformel ..364 Grundlagen ..364 Programm mit Konturdefinitionen wählen ..365 Konturbeschreibungen definieren ..365 Konturformel eingeben ..366 Überlagerte Konturen ..366 Kontur Abarbeiten mit SL-Zyklen ..368 8.9 Zyklen zum Abzeilen ..372 Übersicht ..372 3D-DATEN ABARBEITEN (Zyklus G60) ..
  • Seite 23 9.4 Beliebiges Programm als Unterprogramm ..409 Arbeitsweise ..409 Programmier-Hinweise ..409 Beliebiges Programm als Unterprogramm aufrufen ..410 9.5 Verschachtelungen ..411 Verschachtelungsarten ..411 Verschachtelungstiefe ..411 Unterprogramm im Unterprogramm ..411 Programmteil-Wiederholungen wiederholen ..412 Unterprogramm wiederholen ..413 HEIDENHAIN iTNC 530...
  • Seite 24 10 Programmieren: Q-Parameter ..421 10.1 Prinzip und Funktionsübersicht ..422 Programmierhinweise ..422 Q-Parameter-Funktionen aufrufen ..423 10.2 Teilefamilien – Q-Parameter statt Zahlenwerte ..424 NC-Beispielsätze ..424 Beispiel ..424 10.3 Konturen durch mathematische Funktionen beschreiben ..425 Anwendung ..
  • Seite 25 Beliebiger Einstieg ins Programm (Satzvorlauf) ..470 Wiederanfahren an die Kontur ..472 11.5 Automatischer Programmstart ..473 Anwendung ..473 11.6 Sätze überspringen ..474 Anwendung ..474 Löschen des „/“-Zeichens ..474 11.7 Wahlweiser Programmlauf-Halt ..475 Anwendung ..475 HEIDENHAIN iTNC 530...
  • Seite 26 12 MOD-Funktionen ..477 12.1 MOD-Funktion wählen ..478 MOD-Funktionen wählen ..478 Einstellungen ändern ..478 MOD-Funktionen verlassen ..478 Übersicht MOD-Funktionen ..478 12.2 Software- und Options-Nummern ..480 Anwendung ..480 12.3 Schlüssel-Zahl eingeben ..481 Anwendung ..481 12.4 Datenschnittstellen einrichten ..
  • Seite 27 12.14 HILFE-Dateien anzeigen ..504 Anwendung ..504 HILFE-DATEIEN wählen ..504 12.15 Betriebszeiten anzeigen ..505 Anwendung ..505 12.16 Teleservice ..506 Anwendung ..506 Teleservice aufrufen/beenden ..506 12.17 Externer Zugriff ..507 Anwendung ..507 HEIDENHAIN iTNC 530...
  • Seite 28 13 Tabellen und Übersichten ..509 13.1 Allgemeine Anwenderparameter ..510 Eingabemöglichkeiten für Maschinen-Parameter ..510 Allgemeine Anwenderparameter anwählen ..510 13.2 Steckerbelegung und Anschlusskabel für Datenschnittstellen ..523 Schnittstelle V.24/RS-232-C HEIDEHAIN-Geräte ..523 Fremdgeräte ..524 Schnittstelle V.11/RS-422 ..525 Ethernet-Schnittstelle RJ45-Buchse ..
  • Seite 29 14 iTNC 530 mit Windows 2000 (Option) ..541 14.1 Einführung ..542 Allgemeines ..542 Technische Daten ..543 14.2 iTNC 530-Anwendung starten ..544 Windows-Anmeldung ..544 Anmeldung als TNC-Bediener ..544 Anmeldung als lokaler Administrator ..545 14.3 iTNC 530 ausschalten ..
  • Seite 31 Einführung...

  • Seite 32: Programmierung: Heidenhain Klartext-Dialog

    Sie herkömmliche Fräs- und Bohrbearbeitungen direkt an der Maschine im leicht verständlichen Klartext-Dialog programmieren. Sie sind für den Einsatz an Fräs- und Bohrmaschinen sowie Bearbeitungs- zentren ausgelegt. Die iTNC 530 kann bis zu 9 Achsen steuern. Zusätz- lich können Sie die Winkelposition der Spindel programmiert einstel- len.
  • Seite 33 Pfeil-Tasten wählen lassen. Die aktive Softkey-Leiste wird als aufgehellter Balken dargestellt. Softkey-Wahltasten Softkey-Leisten umschalten Festlegen der Bildschirm-Aufteilung Bildschirm-Umschalttaste für Maschinen- und Programmier- Betriebsarten Softkey-Wahltasten für Maschinenhersteller-Softkeys Softkey-Leisten für Maschinenhersteller-Softkeys umschalten 1 1 4 HEIDENHAIN iTNC 530...
  • Seite 34 Bildschirm-Aufteilung festlegen Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC z.B. in der Betriebsart Programm-Einspeichern/Editieren das Pro- gramm im linken Fenster anzeigen, während das rechte Fenster gleichzeitig z.B. eine Programmier-Grafik darstellt. Alternativ lässt sich im rechten Fenster auch die Programm-Gliederung anzeigen oder aus- schließlich das Programm in einem großen Fenster.

  • Seite 35: Bedienfeld

    Eröffnen der Programmier-Dialoge Pfeil-Tasten und Sprunganweisung GOTO Zahleneingabe und Achswahl Mausepad: Nur für die Bedienung der Zwei-Prozessor-Version Die Funktionen der einzelnen Tasten sind auf der ersten Umschlags- seite zusammengefasst. Externe Tasten, wie z.B. NC-START, sind im Maschinenhandbuch beschrieben. HEIDENHAIN iTNC 530...

  • Seite 36: Betriebsarten

    1.3 Betriebsarten Manueller Betrieb und El. Handrad Das Einrichten der Maschinen geschieht im Manuellen Betrieb. In die- ser Betriebsart lassen sich die Maschinenachsen manuell oder schritt- weise positionieren, die Bezugspunkte setzen und die Bearbeitungs- ebene schwenken. Die Betriebsart El. Handrad unterstützt das manuelle Verfahren der Maschinenachsen mit einem elektronischen Handrad HR.
  • Seite 37 Die TNC simuliert Programme und Programmteile in der Betriebsart Programm-Test, um z.B. geometrische Unverträglichkeiten, fehlende oder falsche Angaben im Programm und Verletzungen des Arbeitsrau- mes herauszufinden. Die Simulation wird grafisch mit verschiedenen Ansichten unterstützt. Softkeys zur Bildschirm-Aufteilung: siehe „Programmlauf Satzfolge und Programmlauf Einzelsatz”, Seite 38. HEIDENHAIN iTNC 530...

  • Seite 38: Programmlauf Satzfolge Und Programmlauf Einzelsatz

    Programmlauf Satzfolge und Programmlauf Einzelsatz In Programmlauf Satzfolge führt die TNC ein Programm bis zum Pro- gramm-Ende oder zu einer manuellen bzw. programmierten Unterbre- chung aus. Nach einer Unterbrechung können Sie den Programmlauf wieder aufnehmen. In Programmlauf Einzelsatz starten Sie jeden Satz mit der externen START-Taste einzeln Softkeys zur Bildschirm-Aufteilung Fenster...

  • Seite 39: Statusanzeigen

    Teil des wirksamen Wertes. Drehzahl S, Vorschub F und wirksame Zusatzfunktion M Programmlauf ist gestartet Achse ist geklemmt Achse kann mit dem Handrad verfahren werden Achsen werden in geschwenkter Bearbeitungs- ebene verfahren Achsen werden unter Berücksichtigung der Grund- drehung verfahren HEIDENHAIN iTNC 530...

  • Seite 40: Zusätzliche Status-Anzeigen

    Zusätzliche Status-Anzeigen Die zusätzlichen Status-Anzeigen geben detaillierte Informationen zum Programm-Ablauf. Sie lassen sich in allen Betriebsarten aufrufen, mit Ausnahme von Programm-Einspeichern/Editieren. Zusätzliche Status-Anzeige einschalten Softkey-Leiste für die Bildschirm-Aufteilung aufrufen Bildschirmdarstellung mit zusätzlicher Status-Anzeige wählen Zusätzliche Status-Anzeigen wählen Softkey-Leiste umschalten, bis STATUS-Softkeys erscheinen Zusätzliche Status-Anzeige wählen, z.B.
  • Seite 41 Anzeige des aktiven Werkzeugs und des (nächsten) Schwester- Werkzeugs Koordinaten-Umrechnungen Hauptprogramm-Name Aktive Nullpunkt-Verschiebung (Zyklus 7) Aktiver Drehwinkel (Zyklus 10) Gespiegelte Achsen (Zyklus 8) Aktiver Maßfaktor / Maßfaktoren (Zyklen 11 / 26) Mittelpunkt der zentrischen Streckung Siehe „Zyklen zur Koordinaten-Umrechnung” auf Seite 381. HEIDENHAIN iTNC 530...
  • Seite 42 Programmteil-Wiederholung/Unterprogramme Aktive Programmteil-Wiederholungen mit Satz-Nummer, Label- Nummer und Anzahl der programmierten/noch auszuführenden Wiederholungen Aktive Unterprogramm-Nummern mit Satz-Nummer, in der das Unterprogramm gerufen wurde und Label-Nummer die aufgeru- fen wurde Werkzeug-Vermessung Nummer des Werkzeugs, das vermessen wird Anzeige, ob Werkzeug-Radius oder -Länge vermessen wird MIN- und MAX-Wert Einzelschneiden-Vermessung und Ergebnis der Messung mit rotierendem Werkzeug (DYN) Nummer der Werkzeug-Schneide mit zugehörigem Messwert.
  • Seite 43 1.5 Zubehör: 3D-Tastsysteme und elektronische Handräder von HEIDENHAIN 3D-Tastsysteme Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können Sie: Werkstücke automatisch ausrichten Schnell und genau Bezugspunkte setzen Messungen am Werkstück während des Programmlaufs ausführen Werkzeuge vermessen und prüfen Alle Tastsystem-Funktionen sind in einem separaten Benutzer-Handbuch beschrieben.

  • Seite 44: Elektronische Handräder Hr

    Die elektronischen Handräder vereinfachen das präzise manuelle Ver- fahren der Achsschlitten. Der Verfahrweg pro Handrad-Umdrehung ist in einem weiten Bereich wählbar. Neben den Einbau-Handrädern HR 130 und HR 150 bietet HEIDENHAIN das portable Handrad HR 410 an (siehe Bild Mitte). 1 Einführung...

  • Seite 45: Handbetrieb Und Einrichten

    Handbetrieb und Einrichten...

  • Seite 46: Einschalten

    2.1 Einschalten, Ausschalten Einschalten Das Einschalten und das Anfahren der Referenzpunkte sind maschinenabhängige Funktionen. Beachten Sie Ihr Maschinenhandbuch. Die Versorgungsspannung von TNC und Maschine einschalten. Danach zeigt die TNC folgenden Dialog an: SPEICHERTEST Speicher der TNC wird automatisch überprüft STROMUNTERBRECHUNG TNC-Meldung, dass Stromunterbrechung vorlag –...

  • Seite 47: Ausschalten

    Beachten Sie, dass die im Menü eingetragenen Winkel- werte mit den tatsächlichen Winkeln der Schwenkachse übereinstimmen. Ausschalten iTNC 530 mit Windows 2000: Siehe „iTNC 530 ausschal- ten”, Seite 546. Um Datenverluste beim Ausschalten zu vermeiden, müssen Sie das Betriebssystem der TNC gezielt herunterfahren: U U U U Betriebsart Manuell wählen...

  • Seite 48: Achse Mit Den Externen Richtungstasten Verfahren

    2.2 Verfahren der Maschinenachsen Hinweis Das Verfahren mit den externen Richtungstasten ist maschinenabhängig. Maschinenhandbuch beachten! Achse mit den externen Richtungstasten verfahren Betriebsart Manueller Betrieb wählen Externe Richtungstaste drücken und halten, solange Achse verfahren soll, oder Achse kontinuierlich verfahren: Externe Richtungsta- ste gedrückt halten und externe START-Taste kurz drücken Anhalten: Externe STOP-Taste drücken...

  • Seite 49: Verfahren Mit Dem Elektronischen Handrad

    Die roten Anzeigen signalisieren, welche Achse und welchen Vor- schub Sie gewählt haben. Verfahren mit dem Handrad ist auch während des Programmlaufs möglich. Verfahren Betriebsart El. Handrad wählen Zustimmtaste gedrückt halten Achse wählen Vorschub wählen Aktive Achse in Richtung + oder – verfahren oder HEIDENHAIN iTNC 530...

  • Seite 50: Schrittweises Positionieren

    Schrittweises Positionieren Beim schrittweisen Positionieren verfährt die TNC eine Maschinen- achse um ein von Ihnen festgelegtes Schrittmaß. Betriebsart Manuell oder El. Handrad wählen Schrittweises Positionieren wählen: Softkey SCHRITTMASS auf EIN ZUSTELLUNG = Zustellung in mm eingeben, z.B. 8 mm Externe Richtungstaste drücken: beliebig oft positio- nieren 2 Handbetrieb und Einrichten...

  • Seite 51: Spindeldrehzahl S, Vorschub F Und Zusatzfunktion M

    F bleibt auch nach einer Stromunterbrechung erhalten Spindeldrehzahl und Vorschub ändern Mit den Override-Drehknöpfen für Spindeldrehzahl S und Vorschub F lässt sich der eingestellte Wert von 0% bis 150% ändern. Der Override-Drehknopf für die Spindeldrehzahl wirkt nur bei Maschinen mit stufenlosem Spindelantrieb. HEIDENHAIN iTNC 530...

  • Seite 52: Bezugspunkt-Setzen (Ohne 3D- Tastsystem)

    2.4 Bezugspunkt-Setzen (ohne 3D- Tastsystem) Hinweis Bezugspunkt-Setzen mit 3D-Tastsystem: Siehe Benutzer- Handbuch Tastsystem-Zyklen. Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordina- ten einer bekannten Werkstück-Position gesetzt. Vorbereitung U U U U Werkstück aufspannen und ggf. ausrichten U U U U Nullwerkzeug mit bekanntem Radius einwechseln U U U U Sicherstellen, dass die TNC Ist-Positionen anzeigt...
  • Seite 53 Die Bezugspunkte für die verbleibenden Achsen setzen Sie auf die gleiche Weise. Wenn Sie in der Zustellachse ein voreingestelltes Werkzeug verwen- den, dann setzen Sie die Anzeige der Zustellachse auf die Länge L des Werkzeugs bzw. auf die Summe Z=L+d. HEIDENHAIN iTNC 530...

  • Seite 54: Bezugspunkt-Verwaltung Mit Der Preset-Tabelle

    Bezugspunkt-Verwaltung mit der Preset-Tabelle Preset-Tabellen sollten Sie unbedingt verwenden, wenn Ihre Maschine mit Drehachsen (Schwenktisch oder Schwenkkopf) ausgerüstet ist und Sie mit der Funktion Bearbeitungsebene schwenken arbeiten Ihre Maschine mit einem Kopfwechsel-System ausge- rüstet ist Sie bisher an älteren TNC-Steuerungen mit REF-bezo- genen Nullpunkt-Tabellen gearbeitet haben Sie mehrere gleiche Werkstück bearbeiten wollen, die mit unterschiedlicher Schieflage aufgespannt sind...
  • Seite 55 Die TNC speichert in der Preset-Tabelle den Abstand vom Werk- stück-Bezugspunkt zum Referenzpunkt ab (vorzeichenrichtig, siehe Bild rechts Mitte) Maschine mit Rundtisch Die TNC speichert in der Preset-Tabelle den Abstand vom Werk- stück-Bezugspunkt zum Zentrum des Rundtisches ab (vorzeichen- richtig, siehe Bild rechts unten) HEIDENHAIN iTNC 530...
  • Seite 56 Preset-Tabelle editieren Editier-Funktion im Tabellenmodus Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Preset-Tabelle zum Editieren freigeben/sperren Den in der Betriebsart Manuell aktiven Bezugs- punkt in der aktuell angewählten Zeile der Preset- Tabelle speichern Den Bezugspunkt der aktuell angewählten Zeile der Preset-Tabelle aktivieren Eingebbare Anzahl von Zeilen am Tabellenende anfügen (2.
  • Seite 57 Preset-Tabelle zum Editieren freigeben: Softkey EDI- TIEREN AUS/EIN auf EIN stellen Mit Pfeiltasten die Bezugspunkt-Numer wählen, die Sie aktivieren wollen, oder über die Taste GOTO die Bezugspunkt-Numer wäh- len, die Sie aktivieren wollen, mit der Taste ENT bestätigen HEIDENHAIN iTNC 530...
  • Seite 58 Bezugspunkt aktivieren Aktivieren des Bezugspunktes bestätigen. Die TNC setzt die Anzeige und – wenn definiert – die Grund- drehung Preset-Tabelle verlassen Bezugspunkt aus der Preset-Tabelle in einem NC-Programm akti- vieren Um Bezugspunkte aus der Preset-Tabelle während des Programm- laufs zu aktivieren, benutzen Sie den Zyklus G247. Im Zyklus G247 definieren Sie lediglich die Nummer des Bezugspunktes den Sie akti- vieren wollen (siehe „BEZUGSPUNKT SETZEN (Zyklus G247)”...

  • Seite 59: Anwendung, Arbeitsweise

    Koordinatensystem nicht mit. Wenn Sie in der Betriebs- art Manueller Betrieb die Achsrichtungs-Taste Z+ drücken, ver- fährt das Werkzeug in die Richtung Z+ Die TNC berücksichtigt für die Berechnung des transformierten Koordinatensystems lediglich mechanisch bedingte Versätze des jeweiligen Schwenktisches – sogenannte „translatorische“ Anteile HEIDENHAIN iTNC 530...

  • Seite 60: Referenzpunkte-Anfahren Bei Geschwenkten Achsen

    Maschine mit Schwenkkopf Sie müssen das Werkzeug durch entsprechende Positionierung des Schwenkkopfs, z.B. mit einem G0-Satz, in die gewünschte Bearbeitungslage bringen Die Lage der geschwenkten (transformierten) Werkzeugachse ändert sich im Bezug auf das maschinenfeste Koordinatensy- stem: Drehen Sie den Schwenkkopf Ihrer Maschine – also das Werkzeug –...

  • Seite 61: Bezugspunkt-Setzen Im Geschwenkten System

    Sie Bezugspunkte grundsätzlich über die Preset-Tabelle ver- walten. Bezugspunkte, die in Preset-Tabellen gespeichert sind, bein- halten die Verrechnung der aktiven Maschinen-Kinematik (Kopfgeo- metrie). Wenn Sie einen neuen Kopf einwechseln, berücksichtigt die TNC die neuen, veränderten Kopfabmessungen, so dass der aktive Bezugspunkt erhalten bleibt. HEIDENHAIN iTNC 530...

  • Seite 62: Positionsanzeige Im Geschwenkten System

    Positionsanzeige im geschwenkten System Die im Status-Feld angezeigten Positionen (SOLL und IST) beziehen sich auf das geschwenkte Koordinatensystem. Einschränkungen beim Schwenken der Bearbeitungsebene Die Antastfunktion Grunddrehung steht nicht zur Verfügung PLC-Positionierungen (vom Maschinenhersteller festgelegt) sind nicht erlaubt 2 Handbetrieb und Einrichten...

  • Seite 63: Manuelles Schwenken Aktivieren

    Schwenkwinkel ab dem ersten Satz des abzuarbeitenden Bearbei- tungs-Programms. Verwenden Sie im Bearbeitungs-Programm Zyklus G80 BEARBEITUNGSEBENE, sind die im Zyklus definierten Winkelwerte (ab der Zyklus-Definition) wirksam. Im Menü eingetragene Winkel- werte werden mit den aufgerufenen Werten überschrieben. HEIDENHAIN iTNC 530...

  • Seite 65: Positionieren Mit Handeingabe

    Positionieren mit Handeingabe...

  • Seite 66: Einfache Bearbeitungen Programmieren Und Abarbeiten

    Für einfache Bearbeitungen oder zum Vorpositionieren des Werk- zeugs eignet sich die Betriebsart Positionieren mit Handeingabe. Hier können Sie ein kurzes Programm im HEIDENHAIN-Klartext-Format oder nach DIN/ISO eingeben und direkt ausführen lassen. Auch die Zyklen der TNC lassen sich aufrufen. Das Programm wird in der Datei $MDI gespeichert.
  • Seite 67 N80 G00 G40 Z+200 M2 * Werkzeug freifahren N9999999 %$MDI G71 * Programm-Ende Geraden-Funktion G00 (siehe „Gerade im Eilgang G00 Gerade mit Vor- schub G01 F. . .” auf Seite 175), Zyklus G200 Bohren (siehe „BOHREN (Zyklus G200)” auf Seite 235). HEIDENHAIN iTNC 530...
  • Seite 68 Beispiel 2: Werkstück-Schieflage bei Maschinen mit Rundtisch beseitigen Grunddrehung mit 3D-Tastsystem durchführen. Siehe Benutzer-Hand- buch Tastsystem-Zyklen, „Tastsystem-Zyklen in den Betriebsarten Manueller Betrieb und El. Handrad“, Abschnitt „Werkstück-Schieflage kompensieren“. Drehwinkel notieren und Grunddrehung wieder aufheben Betriebsart wählen: Positionieren mit Handeingabe Rundtischachse wählen, notierten Drehwinkel und Vorschub eingeben z.B.
  • Seite 69 Wenn Sie $MDI löschen wollen, dann dürfen Sie die Betriebsart Positionieren mit Handein- gabe nicht angewählt haben (auch nicht im Hintergrund) dürfen Sie die Datei $MDI in der Betriebsart Programm Einspeichern/Editieren nicht angewählt haben Weitere Informationen: siehe „Einzelne Datei kopieren”, Seite 91. HEIDENHAIN iTNC 530...

  • Seite 71: Programmieren: Grundlagen Dateiverwaltung, Programmierhilfen

    Programmieren: Grundlagen, Datei-Verwal- tung, Programmierhilfen, Paletten-Verwaltung...

  • Seite 72: Wegmessgeräte Und Referenzmarken

    4.1 Grundlagen Wegmessgeräte und Referenzmarken An den Maschinenachsen befinden sich Wegmessgeräte, die die Positionen des Maschinentisches bzw. des Werkzeugs erfassen. An Linearachsen sind üblicherweise Längenmessgeräte angebaut, an Rundtischen und Schwenkachsen Winkelmessgeräte. X (Z,Y) Wenn sich eine Maschinenachse bewegt, erzeugt das dazugehörige Wegmessgerät ein elektrisches Signal, aus dem die TNC die genaue Ist-Position der Maschinenachse errechnet.

  • Seite 73: Bezugssystem An Fräsmaschinen

    Richtung Z+, der Daumen in die Richtung X+ und der Zeigefinger in Richtung Y+. Die iTNC 530 kann insgesamt maximal 9 Achsen steuern. Neben den Hauptachsen X, Y und Z gibt es parallel laufende Zusatzachsen U, V und W. Drehachsen werden mit A, B und C bezeichnet. Das Bild rechts unten zeigt die Zuordnung der Zusatzachsen bzw.
  • Seite 74 Polarkoordinaten Wenn die Fertigungszeichnung rechtwinklig bemaßt ist, erstellen Sie das Bearbeitungs-Programm auch mit rechtwinkligen Koordinaten. Bei Werkstücken mit Kreisbögen oder bei Winkelangaben ist es oft einfacher, die Positionen mit Polarkoordinaten festzulegen. Im Gegensatz zu den rechtwinkligen Koordinaten X, Y und Z beschrei- ben Polarkoordinaten nur Positionen in einer Ebene.

  • Seite 75: Absolute Und Inkrementale Werkstück-Positionen

    G91 Y = 10 mm Absolute und inkrementale Polarkoordinaten Absolute Koordinaten beziehen sich immer auf den Pol und die Win- kel-Bezugsachse. Inkrementale Koordinaten beziehen sich immer auf die zuletzt pro- grammierte Position des Werkzeugs. G91+R G91+H G91+H 0° HEIDENHAIN iTNC 530...

  • Seite 76: Bezugspunkt Wählen

    Sie eine Position oder eine Werkstück-Ecke als Bezugspunkt, von dem aus sich die Maße der übrigen Werkstückpositionen mög- lichst einfach ermitteln lassen. Besonders komfortabel setzen Sie Bezugspunkte mit einem 3D-Tast- system von HEIDENHAIN. Siehe Benutzer-Handbuch Tastsystem- Zyklen „Bezugspunkt-Setzen mit 3D-Tastsystemen“. Beispiel Die Werkstück-Skizze rechts zeigt Bohrungen bis 4) deren Bema- ßungen sich auf einen absoluten Bezugspunkt mit den Koordinaten...

  • Seite 77: Datei-Verwaltung: Grundlagen

    Bei Programmen, Tabellen und Texten hängt die TNC noch eine Erwei- terung an, die vom Datei-Namen durch einen Punkt getrennt ist. Diese Erweiterung kennzeichnet den Datei-Typ. PROG20 Datei-Name Datei-Typ Maximale Länge Siehe Tabelle „Dateien in der TNC“ HEIDENHAIN iTNC 530...

  • Seite 78: Datensicherung

    Datensicherung HEIDENHAIN empfiehlt, die auf der TNC neu erstellten Programme und Dateien in regelmäßigen Abständen auf einem PC zu sichern. Hierfür stellt HEIDENHAIN ein kostenloses Backup-Programm (TNCBACK.EXE) zur Verfügung. Wenden Sie sich ggf. an Ihren Maschinenhersteller. Weiterhin benötigen Sie eine Diskette, auf der alle maschinenspezifi- schen Daten (PLC-Programm, Maschinen-Parameter usw.) gesichert...

  • Seite 79: Standard-Datei-Verwaltung

    Einspeichern/Editieren angewählt Programm ist in der Betriebsart Programm- Test angewählt Programm ist in einer Programmlauf- Betriebsart angewählt Datei gegen Löschen und Ändern geschützt (Protected) Zu dieser Datei existieren abhängige Dateien (siehe „Einstellung abhängige Dateien ändern” auf Seite 494) HEIDENHAIN iTNC 530...

  • Seite 80: Datei Löschen

    Datei wählen Datei-Verwaltung aufrufen Benutzen Sie die Pfeil-Tasten oder die Pfeil-Softkeys, um das Hellfeld auf die Datei zu bewegen, die Sie anwählen wollen: Bewegt das Hellfeld dateiweise im Fenster auf und Bewegt das Hellfeld seitenweise im Fenster auf und Datei wählen: Softkey WÄHLEN oder Taste ENT drücken oder Datei löschen...

  • Seite 81: Datei Kopieren

    Softkey PARALLEL AUSFÜHREN bestätigen. Sie kön- nen nach Start des Kopiervorgangs weiterarbeiten, da die TNC die Datei im Hintergrund kopiert Die TNC zeigt ein Überblendfenster mit der Fortschrittan- zeige, wenn der Kopiervorgang mit dem Softkey AUSFÜH- REN gestartet wurde HEIDENHAIN iTNC 530...

  • Seite 82: Datenübertragung Zu/Von Einem Externen Datenträger

    Datenübertragung zu/von einem externen Datenträger Bevor Sie Daten zu einem externen Datenträger übertra- gen können, müssen Sie die Datenschnittstelle einrichten (siehe „Datenschnittstellen einrichten” auf Seite 482). Datei-Verwaltung aufrufen Datenübertragung aktivieren: Softkey EXT drücken. Die TNC zeigt in der linken Bildschirmhälfte alle Dateien, die in der TNC gespeichert sind, in der rech- ten Bildschirmhälfte...
  • Seite 83 Sie lange oder mehrere Programme übertragen wollen: Mit Softkey PARALLEL AUSFÜHREN bestätigen. Die TNC kopiert die Datei dann im Hintergrund Datenübertragung beenden: Softkey TNC drücken. Die TNC zeigt wieder das Standardfenster für die Datei-Verwaltung HEIDENHAIN iTNC 530...

  • Seite 84: Eine Der Letzten 10 Gewählten Dateien Wählen

    Eine der letzten 10 gewählten Dateien wählen Datei-Verwaltung aufrufen Die letzten 10 angewählten Dateien anzeigen: Soft- key LETZTE DATEIEN drücken Benutzen Sie die Pfeil-Tasten, um das Hellfeld auf die Datei zu bewe- gen, die Sie anwählen wollen: Bewegt das Hellfeld im Fenster auf und ab Datei wählen: Softkey WÄHLEN oder Taste ENT drücken oder...

  • Seite 85: Datei Schützen / Dateischutz Aufheben

    Bewegt das Hellfeld dateiweise im Fenster auf und Bewegt das Hellfeld seitenweise im Fenster auf und Datei schützen: Softkey SCHÜTZEN drücken. Die Datei erhält den Status P, oder Dateischutz aufheben: Softkey UNGESCH. drücken. Der Status P wird gelöscht HEIDENHAIN iTNC 530...

  • Seite 86: Erweiterte Datei-Verwaltung

    4.4 Erweiterte Datei-Verwaltung Hinweis Arbeiten Sie mit der erweiterten Datei-Verwaltung, wenn Sie Dateien in unterschiedlichen Verzeichnissen spei- chern wollen. Setzen Sie dazu die MOD-Funktion PGM MGT (siehe „PGM MGT konfigurieren” auf Seite 493). Siehe auch „Datei-Verwaltung: Grundlagen” auf Seite 77. Verzeichnisse Da Sie auf der Festplatte sehr viele Programme bzw.

  • Seite 87: Übersicht: Funktionen Der Erweiterten Datei-Verwaltung

    Bestimmten Datei-Typ anzeigen Die letzten 10 gewählten Dateien anzeigen Datei oder Verzeichnis löschen Datei markieren Datei umbenennen Datei gegen Löschen und Ändern schützen Datei-Schutz aufheben Netzlaufwerke verwalten Verzeichnis kopieren Verzeichnisse eines Laufwerks anzeigen Verzeichnis mit allen Unterverzeichnissen löschen HEIDENHAIN iTNC 530...
  • Seite 88 Datei-Verwaltung aufrufen Taste PGM MGT drücken: Die TNC zeigt das Fenster zur Datei-Verwaltung (Bild rechts oben zeigt die Grundeinstellung. Wenn die TNC eine andere Bild- schirm-Aufteilung anzeigt, drücken Sie den Softkey FENSTER) Das linke, schmale Fenster zeigt die vorhandenen Laufwerke und Verzeichnisse an.

  • Seite 89: Laufwerke, Verzeichnisse Und Dateien Wählen

    Laufwerk im linken Fenster markieren: Laufwerk wählen: Softkey WÄHLEN oder Taste ENT drücken oder 2. Schritt: Verzeichnis wählen Verzeichnis im linken Fenster markieren: Das rechte Fenster zeigt automatisch alle Dateien aus dem Verzeichnis an, das markiert (hell hinterlegt) ist HEIDENHAIN iTNC 530...

  • Seite 90: Neues Verzeichnis Erstellen (Nur Auf Laufwerk Tnc:\ Möglich)

    3. Schritt: Datei wählen Softkey TYP WÄHLEN drücken Softkey des gewünschten Datei-Typs drücken, oder alle Dateien anzeigen: Softkey ALLE ANZ. drücken, oder Wildcards benutzen, z.B. alle Dateien vom Dateityp 4*.H .H anzeigen, die mit 4 beginnen Datei im rechten Fenster markieren: Die gewählte Datei wird in der Betriebsart aktiviert, aus der Sie die Datei-Verwaltung aufgerufen haben: Softkey WÄHLEN oder Taste ENT drücken...

  • Seite 91: Einzelne Datei Kopieren

    Sie über den Softkey INFO PARALLEL AUS- FÜHREN (unter ZUSÄTZL. FUNKT., 2. Softkey-Leiste) den Status des Kopiervorgangs betrachten Die TNC zeigt ein Überblendfenster mit der Fortschrittan- zeige, wenn der Kopiervorgang mit dem Softkey AUSFÜH- REN gestartet wurde HEIDENHAIN iTNC 530...

  • Seite 92: Verzeichnis Kopieren

    Tabelle kopieren Wenn Sie Tabellen kopieren, können Sie mit dem Softkey FELDER ERSETZEN einzelne Zeilen oder Spalten in der Ziel-Tabelle überschrei- ben. Voraussetzungen: die Ziel-Tabelle muss bereits existieren die zu kopierende Datei darf nur die zu ersetzenden Spalten oder Zeilen enthalten Der Softkey FELDER ERSETZEN erscheint nicht, wenn Sie von extern mit einer Datenübertragungssoftware z.

  • Seite 93: Eine Der Letzten 10 Gewählten Dateien Auswählen

    U U U U Löschfunktion wählen: Softkey LÖSCHEN drücken. Die TNC fragt, ob das Verzeichnis tatsächlich gelöscht werden soll U U U U Löschen bestätigen: Softkey JA drücken oder U U U U Löschen abbrechen: Softkey NEIN drücken HEIDENHAIN iTNC 530...

  • Seite 94: Dateien Markieren

    Dateien markieren Markierungs-Funktion Softkey Einzelne Datei markieren Alle Dateien im Verzeichnis markieren Markierung für einzelne Datei aufheben Markierung für alle Dateien aufheben Alle markierten Dateien kopieren Funktionen, wie das Kopieren oder Löschen von Dateien, können Sie sowohl auf einzelne als auch auf mehrere Dateien gleichzeitig anwen- den.
  • Seite 95 Sie löschen möchten U U U U Zusätzliche Funktionen wählen: Softkey ZUSÄTZL. FUNKT. drücken U U U U Verzeichnis komplett löschen: Softkey LÖSCHE ALLE drücken U U U U Löschen bestätigen: Softkey JA drücken. Löschen abbrechen: Softkey NEIN drücken HEIDENHAIN iTNC 530...
  • Seite 96 Datenübertragung zu/von einem externen Datenträger Bevor Sie Daten zu einem externen Datenträger übertra- gen können, müssen Sie die Datenschnittstelle einrichten (siehe „Datenschnittstellen einrichten” auf Seite 482). Datei-Verwaltung aufrufen Bildschirm-Aufteilung für die Datenübertragung wäh- len: Softkey FENSTER drücken. Die TNC zeigt in der linken Bildschirmhälfte alle Dateien, die in der TNC gespeichert sind, in der rechten Bildschirmhälfte...

  • Seite 97: Datei In Ein Anderes Verzeichnis Kopieren

    Die markierten Dateien in das Zielverzeichnis kopieren Weitere Markierungs-Funktionen: siehe „Dateien markieren”, Seite Wenn Sie sowohl im linken als auch im rechten Fenster Dateien mar- kiert haben, dann kopiert die TNC von dem Verzeichnis aus in dem das Hellfeld steht. HEIDENHAIN iTNC 530...
  • Seite 98 Dateien überschreiben Wenn Sie Dateien in ein Verzeichnis kopieren, in dem sich Dateien mit gleichem Namen befinden, dann fragt die TNC, ob die Dateien im Ziel- verzeichnis überschrieben werden dürfen: U U U U Alle Dateien überschreiben: Softkey JA drücken oder U U U U Keine Datei überschreiben: Softkey NEIN drücken oder U U U U...

  • Seite 99: Die Tnc Am Netzwerk

    Der Aufbau der Netzwerk-Verbindung kann einige Zeit in Anspruch nehmen. Die TNC zeigt dann rechts oben am Bildschirm [READ DIR] an. Die maximale Übertragungs-Geschwindigkeit liegt bei 2 bis 5 MBit/s, je nachdem welchen Datei-Typ Sie übertragen und wie hoch die Netzauslastung ist. HEIDENHAIN iTNC 530...

  • Seite 100: Programme Eröffnen Und Eingeben

    4.5 Programme eröffnen und eingeben Aufbau eines NC-Programms im DIN/ISO- Format Ein Bearbeitungs-Programm besteht aus einer Reihe von Programm- Sätzen. Das Bild rechts zeigt die Elemente eines Satzes. Die TNC numeriert die Sätze eines Bearbeitungs-Programms automa- Satz tisch, in Abhängigkeit von MP7220. MP7220 definiert die Satznum- mern-Schrittweite.

  • Seite 101: Neues Bearbeitungs-Programm Eröffnen

    Spindelachse definieren (z.B. Voreinstellung G17 = Z übernehmen), ggf. über Softkey eine andere Spin- delachse wählen, mit Taste ENT bestätigen KOORDINATEN? Nacheinander X-, Y- und Z-Koordinaten des MIN- Punkts eingeben KOORDINATEN? Absolut/Inkrementaleingabe definieren, ist für jede Koordinate separat wählbar HEIDENHAIN iTNC 530...
  • Seite 102 KOORDINATEN? Nacheinander X-, Y- und Z-Koordinaten des MAX- Punkts eingeben, jeweils mit Taste ENT bestätigen Beispiel: Anzeige des Rohteils im NC-Programm %NEU G71 * Programm-Anfang, Name, Maßeinheit N10 G30 G17 X+0 Y+0 Z-40 * Spindelachse, MIN-Punkt-Koordinaten N20 G31 G90 X+100 Y+100 Z+0 * MAX-Punkt-Koordinaten N9999999 %NEU G71 * Programm-Ende, Name, Maßeinheit...

  • Seite 103: Werkzeug-Bewegungen Programmieren

    Gewünschte Zusatzfunktion (z.B. M3 Spindel ein) ein- geben, mit Taste END Satz beenden und speichern Von der TNC in der Softkey-Leiste angezeigte Zusatz- funktion wählen Das Programmfenster zeigt die Zeile: N30 G01 G40 X+10 Y+5 F100 M3 * HEIDENHAIN iTNC 530...

  • Seite 104: Ist-Positionen Übernehmen

    Ist-Positionen übernehmen Die TNC ermöglicht die aktuelle Position des Werkzeugs in das Pro- gramm zu übernehmen, z.B. wenn Sie Verfahrsätze programmieren Zyklen programmieren Werkzeuge mit G99 definieren Um die richtigen Positionswerte zu übernehmen, gehen Sie wie folgt vor: U U U U Eingabfeld an die Stelle in einem Satz positionieren, an der Sie eine Position übernehmen wollen U U U U...

  • Seite 105: Programm Editieren

    Von Satz zu Satz springen Einzelne Wörter im Satz wählen Funktion Softkey/Taste Wert eines gewählten Wortes auf Null setzen Falschen Wert löschen Fehlermeldung (nicht blinkend) löschen Gewähltes Wort löschen Gewählten Satz löschen Satz einfügen, der zuletzt editiert oder gelöscht wurde HEIDENHAIN iTNC 530...
  • Seite 106 Sätze an beliebiger Stelle einfügen U U U U Wählen Sie den Satz, hinter dem Sie einen neuen Satz einfügen wol- len und eröffnen Sie den Dialog Wörter ändern und einfügen U U U U Wählen Sie in einem Satz ein Wort und überschreiben Sie es mit dem neuen Wert.
  • Seite 107 Gespeichertes Programmteil einfügen: Softkey BLOCK EINFÜGEN drücken, der eingefügte Text bleibt zur Verdeutlichung markiert U U U U Markierungsfunktion beenden: Softkey MARKIEREN ABBRECHEN drücken Funktion Softkey Markierungsfunktion einschalten Markierungsfunktion ausschalten Markierten Block löschen Im Speicher befindlichen Block einfügen Markierten Block kopieren HEIDENHAIN iTNC 530...
  • Seite 108 Satznummern-Schrittweite ändern Wenn Sie Programmteile gelöscht, verschoben oder hinzugefügt haben, können Sie über den Softkey SATZNUMMERN SORTIEREN eine neue Satznummerierung durchführen: U U U U Neue Satznummerierung durchführen: Softkey SATZ- NUMMERN SORTIEREN drücken, die TNC blendet ein Fenster ein, in dem Sie die Satznummern-Schritt- weite eingeben können U U U U Gewünschte Satznummern-Schrittweite eingeben,...

  • Seite 109: Die Suchfunktion Der Tnc

    Überblendfenster anzeigen, in dem mögliche Suchelemente des aktuellen Satzes gespeichert sind. Über Pfeiltaste Suchelement wählbar, mit Taste ENT übernehmen Überblendfenster anzeigen, in dem eine Aus- wahl der wichtigsten NC-Funktionen angezeigt werden. Über Pfeiltaste Suchelement wählbar, mit Taste ENT übernehmen Suchen/Ersetzen-Funktion aktivieren HEIDENHAIN iTNC 530...
  • Seite 110 Suchoptionen Softkey Suchrichtung festlegen Suchende festlegen: Einstellung KOMPLETT sucht vom aktuellen Satz bis zum aktuellen Satz Neue Suche starten Suchen/Ersetzen von beliebigen Texten U U U U Ggf. Satz wählen, in dem das zu suchende Wort gespeichert ist U U U U Suchfunktion wählen: Die TNC blendet das Suchfen- ster ein und zeigt in der Softkey-Leiste die zur Verfü- gung stehenden Suchfunktionen an...

  • Seite 111: Programmier-Grafik Mitführen/Nicht Mitführen

    Grafik erstellen: Softkey RESET + START drücken Weitere Funktionen: Funktion Softkey Programmier-Grafik vollständig erstellen Programmier-Grafik satzweise erstellen Programmier-Grafik komplett erstellen oder nach RESET + START vervollständigen Programmier-Grafik anhalten. Dieser Softkey erscheint nur, während die TNC eine Program- mier-Grafik erstellt HEIDENHAIN iTNC 530...

  • Seite 112: Satz-Nummern Ein- Und Ausblenden

    Satz-Nummern ein- und ausblenden U U U U Softkey-Leiste umschalten U U U U Satz-Nummern einblenden: Softkey ANZEIGEN AUS- BLEND. SATZ-NR. auf ANZEIGEN setzen U U U U Satz-Nummern ausblenden: Softkey ANZEIGEN AUS- BLEND. SATZ-NR. auf AUSBLEND. setzen Grafik löschen U U U U Softkey-Leiste umschalten U U U U...

  • Seite 113: Programme Gliedern

    U U U U Ggf. Gliederungstiefe per Softkey verändern Sätze im Gliederungs-Fenster wählen Wenn Sie im Gliederungs-Fenster von Satz zu Satz springen, führt die TNC die Satz-Anzeige im Programm-Fenster mit. So können Sie mit wenigen Schritten große Programmteile überspringen. HEIDENHAIN iTNC 530...

  • Seite 114: Kommentare Einfügen

    4.8 Kommentare einfügen Anwendung Jeden Satz in einem Bearbeitungs-Programm können Sie mit einem Kommentar versehen, um Programmschritte zu erläutern oder Hin- weise zu geben. Sie haben drei Möglichkeiten, einen Kommentar ein- zugeben: Kommentar während der Programmeingabe U U U U Daten für einen Programm-Satz eingeben, dann „;“...

  • Seite 115: Text-Dateien Erstellen

    Verwaltung auf und wählen eine Datei eines anderen Typs, wie z.B. ein Bearbeitungs-Programm. Cursor-Bewegungen Softkey Cursor ein Wort nach rechts Cursor ein Wort nach links Cursor auf die nächste Bildschirmseite Cursor auf die vorherige Bildschirmseite Cursor zum Datei-Anfang Cursor zum Datei-Ende HEIDENHAIN iTNC 530...

  • Seite 116: Texte Editieren

    Editier-Funktionen Taste Neue Zeile beginnen Zeichen links vom Cursor löschen Leerzeichen einfügen Groß-/Kleinschreibung umschalten Texte editieren In der ersten Zeile des Text-Editors befindet sich ein Informations-Bal- ken, der den Datei-Namen, den Aufenthaltsort und den Schreibmodus des Cursors (Engl. Einfügemarke) anzeigt: Datei: Name der Text-Datei Zeile:...

  • Seite 117: Zeichen, Wörter Und Zeilen Löschen Und Wieder Einfügen

    – der markierte Text wird farblich hervor- gehoben Nachdem Sie den gewünschten Textblock markiert haben, bearbeiten Sie den Text mit folgenden Softkeys weiter: Funktion Softkey Markierten Block löschen und zwischenspei- chern Markierten Block zwischenspeichern, ohne zu löschen (kopieren) HEIDENHAIN iTNC 530...

  • Seite 118: Textteile Finden

    Wenn Sie den zwischengespeicherten Block an anderer Stelle einfü- gen wollen, führen Sie noch folgende Schritte aus: U U U U Cursor auf die Position bewegen, an der Sie den zwischengespei- cherten Textblock einfügen wollen U U U U Softkey BLOCK EINFÜGEN drücken: Text wird einge- fügt Solange sich der Text im Zwischenspeicher befindet, können Sie ihn beliebig oft einfügen.

  • Seite 119: Der Taschenrechner

    Mit der Taste CALC den Taschenrechner einblenden und gewünschte Berechnung durchführen U U U U Taste „Ist-Position-übernehmen“ drücken, die TNC blendet eine Softkeyleiste ein U U U U Softkey CALC drücken: Die TNC übernimmt den Wert ins aktive Ein- gabefeld und schließt den Taschenrechner HEIDENHAIN iTNC 530...

  • Seite 120: Direkte Hilfe Bei Nc-Fehlermeldungen

    4.11 Direkte Hilfe bei NC-Fehler- meldungen Fehlermeldungen anzeigen Fehlermeldungen zeigt die TNC automatisch unter anderem bei falschen Eingaben logischen Fehlern im Programm nicht ausführbaren Konturelementen unvorschriftsmäßigen Tastsystem-Einsätzen Eine Fehlermeldung, die die Nummer eines Programmsatzes enthält, wurde durch diesen Satz oder einen vorhergegangenen verursacht. TNC-Meldetexte löschen Sie mit der Taste CE, nachdem Sie die Feh- lerursache beseitigt haben.

  • Seite 121: Paletten-Verwaltung

    Sie verschiedene Punkte von der TNC als Bezugs- punkt eintragen lassen können (siehe folgende Tabelle) Position Bedeutung Istwerte Koordinaten der aktuellen Werkzeug-Position bezogen auf das aktive Koordinaten-System ein- tragen Referenzwerte Koordinaten der aktuellen Werkzeug-Position bezogen auf den Maschinen-Nullpunkt eintragen HEIDENHAIN iTNC 530...
  • Seite 122 Position Bedeutung Messwerte IST Koordinaten bezogen auf das aktive Koordinaten- System des zuletzt in der Betriebsart Manuell angetasteten Bezugspunkts eintragen Messwerte REF Koordinaten bezogen auf den Maschinen-Null- punkt des zuletzt in der Betriebsart Manuell angetasteten Bezugspunkts eintragen Mit den Pfeiltasten und der Taste ENT wählen Sie die Position die Sie übernehmen wollen.

  • Seite 123: Paletten-Tabelle Wählen

    Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken U U U U Paletten-Tabelle mit Pfeil-Tasten wählen, mit Taste ENT bestätigen U U U U Paletten-Tabelle abarbeiten: Taste NC-Start drücken, die TNC arbei- tet die Paletten ab wie im Maschinen-Parameter 7683 festgelegt HEIDENHAIN iTNC 530...
  • Seite 124 Bildschirm-Aufteilung beim Abarbeiten der Paletten-Tabelle Wenn Sie den Programm-Inhalt und den Inhalt der Paletten-Tabelle gleichzeitig sehen wollen, dann wählen Sie die Bildschirm-Aufteilung PROGRAMM + PALETTE. Während des Abarbeitens stellt die TNC dann auf der linken Bildschirmseite das Programm und auf der rechten Bildschirmseite die Palette dar.
  • Seite 125 Paletten NAME (Eintrag zwingend erforderlich): Paletten-, bzw. Programm-Name. Die Paletten-Namen legt der Maschinenhersteller fest (Maschinenhandbuch beachten). Pro- gramme müssen im selben Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten müssen Sie den vollständigen Pfadna- men des Programms eingeben HEIDENHAIN iTNC 530...
  • Seite 126 DATUM (Eintrag wahlweise): Name der Nullpunkt-Tabelle. Nullpunkt-Tabellen müssen im selben Verzeichnis gespeichert sein wie die Paletten-Tabelle, ansonsten müssen Sie den vollständigen Pfadnamen der Nullpunkt-Tabelle ein- geben. Nullpunkte aus der Nullpunkt-Tabelle aktivieren Sie im NC- Programm mit dem Zyklus G53 NULLPUNKT-VERSCHIEBUNG X, Y, Z (Eintrag wahlweise, weitere Achsen möglich): Bei Paletten und Aufspannungen beziehen sich die programmierten Koordinaten auf den Maschinen-Nullpunkt.
  • Seite 127 Eingebbare Anzahl von Zeilen am Tabellenende anfügen Hell hinterlegtes Feld kopieren (2. Softkey-Lei- ste) Kopiertes Feld einfügen (2. Softkey-Leiste) Editier-Funktion im Formularmodus Softkey Vorherige Palette wählen Nächste Palette wählen Vorherige Aufspannung wählen Nächste Aufspannung wählen Vorheriges Werkstück wählen Nächstes Werkstück wählen HEIDENHAIN iTNC 530...
  • Seite 128 Editier-Funktion im Formularmodus Softkey Auf Palettenebene wechseln Auf Aufspannungsebene wechseln Auf Werkstückebene wechseln Standardansicht Palette wählen Detailansicht Palette wählen Standardansicht Aufspannung wählen Detailansicht Aufspannung wählen Standardansicht Werkstück wählen Detailansicht Werkstück wählen Palette einfügen Aufspannung einfügen Werkstück einfügen Palette löschen Aufspannung löschen Werkstück löschen Alle Felder in Zwischenspeicher kopieren Hell hinterlegtes Feld in Zwischenspeicher kopie-...
  • Seite 129 Editier-Funktion im Formularmodus Softkey Werkzeugoptimierte Bearbeitung Werkstückoptimierte Bearbeitung Verbinden bzw. Trennen der Bearbeitungen Ebene als leer kennzeichnen Ebene als unbearbeitet kennzeichnen HEIDENHAIN iTNC 530...

  • Seite 130: Paletten-Datei Mit Eingabeformular Einrichten

    Paletten-Datei wählen U U U U In der Betriebsart Programm-Einspeichern/Editieren oder Pro- grammlauf Datei-Verwaltung wählen: Taste PGM MGT drücken U U U U Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken U U U U Paletten-Tabelle mit Pfeil-Tasten wählen oder Namen für eine neue Tabelle eingeben U U U U...
  • Seite 131 Werkstück ein. Die Eingabe wird in die Aufspannungs- und Werkstückebene übernommen. Sich. Höhe: (optional): Sichere Position für die einzelnen Achsen bezogen auf die Palette. Die angegebenen Positionen werden nur angefahren, wenn in den NC-Makros diese Werte gelesen und ent- sprechend programmiert wurden. HEIDENHAIN iTNC 530...
  • Seite 132 Aufspannungsebene einstellen Aufspannung: Die Nummer der Aufspannung wird angezeigt, nach dem Schrägstrich wird die Anzahl der Aufspannungen innerhalb die- ser Ebene angezeigt Methode: Sie können die Bearbeitungsmethoden WORKPIECE ORI- ENTED bzw. TOOL ORIENTED auswählen. Die getroffene Auswahl wird in die dazugehörige Werkstückebene mit übernommen und überschreibt eventuell vorhandene Einträge.
  • Seite 133 Bearbeitung des Werkstücks notwendig ist Sich. Höhe: (optional): Sichere Position für die einzelnen Achsen bezogen auf das Werkstück. Die angegebenen Positionen werden nur angefahren, wenn in den NC-Makros diese Werte gelesen und entsprechend programmiert wurden. HEIDENHAIN iTNC 530...

  • Seite 134: Ablauf Der Werkzeugorientierten Bearbeitung

    Ablauf der werkzeugorientierten Bearbeitung Die TNC führt eine werkzeugorientierte Bearbeitung nur dann durch, wenn bei der Methode WERKZEUG ORIEN- TIERT gewählt wurde und dadurch der Eintrag TO bzw. CTO in der Tabelle steht. Die TNC erkennt durch den Eintrag TO bzw. CTO im Feld Methode, das über diese Zeilen hinweg die optimierte Bearbeitung erfolgen muss.
  • Seite 135 Dateien vom Typ .P anzeigen: Softkeys TYP WÄHLEN und ANZEI- GEN .P drücken U U U U Paletten-Tabelle mit Pfeil-Tasten wählen, mit Taste ENT bestätigen U U U U Paletten-Tabelle abarbeiten: Taste NC-Start drücken, die TNC arbei- tet die Paletten ab wie im Maschinen-Parameter 7683 festgelegt HEIDENHAIN iTNC 530...
  • Seite 136 Bildschirm-Aufteilung beim Abarbeiten der Paletten-Tabelle Wenn Sie den Programm-Inhalt und den Inhalt der Paletten-Tabelle gleichzeitig sehen wollen, dann wählen Sie die Bildschirm-Aufteilung PROGRAMM + PALETTE. Während des Abarbeitens stellt die TNC dann auf der linken Bildschirmseite das Programm und auf der rechten Bildschirmseite die Palette dar.

  • Seite 137: Programmieren: Werkzeuge

    Programmieren: Werkzeuge...

  • Seite 138: Werkzeugbezogene Eingaben

    5.1 Werkzeugbezogene Eingaben Vorschub F Der Vorschub F ist die Geschwindigkeit in mm/min (inch/min), mit der sich der Werkzeugmittelpunkt auf seiner Bahn bewegt. Der maximale Vorschub kann für jede Maschinenachse unterschiedlich sein und ist durch Maschinen-Parameter festgelegt. Eingabe Den Vorschub können Sie in jedem Positioniersatz eingeben oder in einem separatem Satz.

  • Seite 139: Werkzeug-Daten

    U U U U Wert mit der Taste „Ist-Position übernehmen“ in den G99-Satz bzw. in die Werkzeug-Tabelle übernehmen Ermitteln der Länge L mit einem Voreinstellgerät Geben Sie den ermittelten Wert direkt in die Werkzeug-Definition G99 oder in die Werkzeug-Tabelle ein. HEIDENHAIN iTNC 530...

  • Seite 140: Werkzeug-Radius R

    Werkzeug-Radius R Den Werkzeug-Radius R geben Sie direkt ein. Delta-Werte für Längen und Radien Delta-Werte bezeichnen Abweichungen für die Länge und den Radius von Werkzeugen. Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR>0). Bei einer Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß beim Programmieren des Werkzeug-Aufrufs mit T ein.

  • Seite 141: Werkzeug-Daten In Die Tabelle Eingeben

    Werkzeug-Sperre setzen (TL: für Tool Locked = engl. Werkzeug Wkz gesperrt? gesperrt) Ja = ENT / Nein = NO ENT Nummer eines Schwester-Werkzeugs – falls vorhanden – als Schwester-Werkzeug? Ersatz-Werkzeug (RT: für Replacement Tool = engl. Ersatz-Werk- zeug); siehe auch TIME2 HEIDENHAIN iTNC 530...
  • Seite 142 Abk. Eingaben Dialog TIME1 Maximale Standzeit des Werkzeugs in Minuten. Diese Funktion Max. Standzeit? ist maschinenabhängig und ist im Maschinenhandbuch beschrie- Maximale Standzeit des Werkzeugs bei einem Werkzeug-Aufruf TIME2 Maximale Standzeit bei TOOL CALL? in Minuten: Erreicht oder überschreitet die aktuelle Standzeit die- sen Wert, so setzt die TNC beim nächsten Werkzeug-Aufruf das Schwester-Werkzeug ein (siehe auch CUR.TIME) CUR.TIME...
  • Seite 143 3D-Tasters in dieser Spalte ab, wenn im Kalibrier- menü eine Werkzeugnummer angegeben ist Die TNC legt beim Kalibrieren den Spindelwinkel ab, bei dem ein CAL-ANG Spindelwinkel beim Kalibrieren? 3D-Tasters kalibriert wurde, wenn im Kalibriermenü eine Werk- zeugnummer angegeben ist HEIDENHAIN iTNC 530...

  • Seite 144: Werkzeug-Tabellen Editieren

    Werkzeug-Tabellen editieren Die für den Programmlauf gültige Werkzeug-Tabelle hat den Datei- Namen TOOL.T. TOOL T muss im Verzeichnis TNC:\ gespeichert sein und kann nur in einer Maschinen-Betriebsart editiert werden. Werk- zeug-Tabellen, die Sie archivieren oder für den Programm-Test einset- zen wollen, geben Sie einen beliebigen anderen Datei-Namen mit der Endung .T.
  • Seite 145 Platznummern anzeigen / nicht anzeigen Alle Werkzeuge anzeigen / nur die Werkzeuge anzeigen, die in der Platz-Tabelle gespeichert sind Werkzeug-Tabelle verlassen U U U U Datei-Verwaltung aufrufen und eine Datei eines anderen Typs wäh- len, z.B. ein Bearbeitungs-Programm HEIDENHAIN iTNC 530...
  • Seite 146 Hinweise zu Werkzeug-Tabellen Über den Maschinen-Parameter 7266.x legen Sie fest, welche Anga- ben in einer Werkzeug-Tabelle eingetragen werden können und in welcher Reihenfolge sie aufgeführt werden. Sie können einzelne Spalten oder Zeilen einer Werkzeug- Tabelle mit dem Inhalt einer anderen Datei überschreiben. Voraussetzungen: Die Ziel-Datei muss bereits existieren Die zu kopierende Datei darf nur die zu ersetzenden...

  • Seite 147: Einzelne Werkzeugdaten Von Einem Externen Pc Aus Überschreiben

    Einzelne Werkzeugdaten von einem externen PC aus überschreiben Eine besonders komfortable Möglichkeit, beliebige Werkzeugdaten von einem externen PC aus zu überschreiben, bietet die HEIDENHAIN Datenübertragungs-Software TNCremo NT (siehe „Software für Datenübertragung” auf Seite 484). Dieser Anwendungsfall tritt dann ein, wenn Sie Werkzeugdaten auf einem externen Voreinstellgerät ermitteln und anschließend zur TNC übertragen wollen.

  • Seite 148: Platz-Tabelle Für Werkzeug-Wechsler

    Platz-Tabelle für Werkzeug-Wechsler Der Maschinen-Hersteller passt den Funktionsumfang der Platz-Tabelle an Ihre Maschine an. Maschinenhand- buch beachten! Für den automatischen Werkzeugwechsel benötigen Sie die Platz- Tabelle TOOL_P.TCH. Die TNC verwaltet mehrere Platz-Tabellen mit beliebigen Dateinamen. Die Platz-Tabelle, die Sie für den Programm- lauf aktivieren wollen, wählen Sie in einer Programmlauf-Betriebsart über die Datei-Verwaltung aus (Status M).
  • Seite 149 Editierfunktionen für Platz-Tabellen Softkey Tabellen-Anfang wählen Tabellen-Ende wählen Vorherige Tabellen-Seite wählen Nächste Tabellen-Seite wählen Platz-Tabelle rücksetzen Sprung zum Anfang der nächsten Zeile Spalte Werkzeug-Nummer T rücksetzen HEIDENHAIN iTNC 530...

  • Seite 150: Werkzeug-Daten Aufrufen

    Werkzeug-Daten aufrufen Einen Werkzeug-Aufruf im Bearbeitungs-Programm erfolgt mit der Taste TOOL CALL: U U U U Werkzeug-Nummer: Nummer oder Name des Werk- zeugs eingeben. Das Werkzeug haben Sie zuvor in einem G99-Satz oder in der Werkzeug-Tabelle festge- legt. Einen Werkzeug-Namen setzen Sie in Anfüh- rungszeichen.
  • Seite 151 U U U U Programmlauf fortsetzen, siehe „Programmlauf nach einer Unter- brechung fortsetzen”, Seite 469 Automatischer Werkzeugwechsel Beim automatischen Werkzeugwechsel wird der Programmlauf nicht unterbrochen. Bei einem Werkzeug-Aufruf mit T wechselt die TNC das Werkzeug aus dem Werkzeug-Magazin ein. HEIDENHAIN iTNC 530...
  • Seite 152 Automatischer Werkzeugwechsel beim Überschreiten der Stand- zeit: M101 M101 ist eine maschinenabhängige Funktion. Maschinen- handbuch beachten! Wenn die Standzeit eines Werkzeugs TIME2 erreicht, wechselt die TNC automatisch ein Schwester-Werkzeug ein. Dazu aktivieren Sie am Programm-Anfang die Zusatzfunktion M101. Die Wirkung von M101 können Sie mit M102 aufheben.

  • Seite 153: Werkzeug-Korrektur

    Werkzeug-Tabelle berücksichtigt. Korrekturwert = L + DL + DL Werkzeug-Länge L aus G99-Satz oder Werkzeug- Tabelle Aufmaß DL für Länge aus T-Satz (von der Positi- onsanzeige nicht berücksichtigt) Aufmaß DL für Länge aus der Werkzeug-Tabelle HEIDENHAIN iTNC 530...

  • Seite 154: Werkzeug-Radiuskorrektur

    Werkzeug-Radiuskorrektur Der Programm-Satz für eine Werkzeug-Bewegung enthält G41 oder G42 für eine Radiuskorrektur G43 oder G44, für eine Radiuskorrektur bei einer achsparallelen Ver- fahrbewegung G40, wenn keine Radiuskorrektur ausgeführt werden soll Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und in der Bearbeitungsebene mit G41 oder G42 verfahren wird.
  • Seite 155 Die Radiuskorrektur geben Sie in einen G01-Satz ein: Werkzeugbewegung links von der programmierten Kontur: G41-Funktion wählen, oder Werkzeugbewegung rechts von der programmierten Kontur: G42-Funktion wählen, oder Werkzeugbewegung ohne Radiuskorrektur bzw. Radiuskorrektur aufheben: G40-Funktion wählen Satz beenden: Taste END drücken HEIDENHAIN iTNC 530...
  • Seite 156 Radiuskorrektur: Ecken bearbeiten Außenecken: Wenn Sie eine Radiuskorrektur programmiert haben, dann führt die TNC das Werkzeug an den Außenecken entweder auf einem Über- gangskreis oder auf einem Spline (Auswahl über MP7680). Falls nötig, reduziert die TNC den Vorschub an den Außenecken, zum Beispiel bei großen Richtungswechseln.

  • Seite 157: Peripheral Milling: 3D- Radiuskorrektur Mit Werkzeug-Orientierung

    N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 * Vorpositionieren N20 M128 * M128 aktivieren N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Radius-Korrektur aktivieren N40 X+50 Y+0 Z+0 B-30 C+0 * Drehachse anstellen (Werkzeug-Orientierung) HEIDENHAIN iTNC 530...

  • Seite 158: Arbeiten Mit Schnittdaten-Tabellen

    5.5 Arbeiten mit Schnittdaten- Tabellen Hinweis Die TNC muss vom Maschinenhersteller für das Arbeiten mit Schnittdaten-Tabellen vorbereitet sein. Ggf. stehen an Ihrer Maschine nicht alle hier beschriebe- nen oder zusätzliche Funktionen zur Verfügung. Beachten Sie Ihr Maschinenhandbuch. Einsatzmöglichkeiten DATEI: TOOL.T CUT.
  • Seite 159 Wenn Sie die Standard Werkstoff-Tabelle verändern, müssen Sie diese in ein anderes Verzeichnis kopieren. Ansonsten werden Ihre Änderungen bei einem Software- Update mit den HEIDENHAIN-Standarddaten überschrie- ben. Definieren Sie dann den Pfad in der Datei TNC.SYS mit dem Schlüsselwort WMAT= (siehe „Konfigurations- Datei TNC.SYS”, Seite 164).
  • Seite 160 Wenn Sie die Standard Schneidstoff-Tabelle verändern, müssen Sie diese in ein anderes Verzeichnis kopieren. Ansonsten werden Ihre Änderungen bei einem Software- Update mit den HEIDENHAIN-Standarddaten überschrie- ben. Definieren Sie dann den Pfad in der Datei TNC.SYS mit dem Schlüsselwort TMAT= (siehe „Konfigurations- Datei TNC.SYS”, Seite 164).

  • Seite 161: Erforderliche Angaben In Der Werkzeug-Tabelle

    Name der Schnittdaten-Tabelle, die für dieses Werkzeug verwendet werden soll – Spalte CDT Den Werkzeugtyp, den Werkzeug-Schneidstoff und den Namen der Schnittdaten-Tabelle wählen Sie in der Werkzeug-Tabelle über Soft- key (siehe „Werkzeug-Tabelle: Werkzeug-Daten für automatische Drehzahl-/Vorschub-Berechnung”, Seite 143). HEIDENHAIN iTNC 530...

  • Seite 162: Vorgehensweise Beim Arbeiten Mit Automatischer Drehzahl-/Vorschub-Berechnung

    Vorgehensweise beim Arbeiten mit automatischer Drehzahl-/Vorschub-Berechnung 1 Wenn noch nicht eingetragen: Werkstück-Material in Datei WMAT.TAB eintragen 2 Wenn noch nicht eingetragen: Schneidstoff-Material in Datei TMAT.TAB eintragen 3 Wenn noch nicht eingetragen: Alle für die Schnittdaten-Berech- nung erforderlichen werkzeugspezifischen Daten in der Werkzeug- Tabelle eintragen: Werkzeug-Radius Anzahl der Zähne...
  • Seite 163 N: Numerische Eingabe C: Alphanumerische Eingabe WIDTH Breite der Spalte. Bei Typ N einschließlich Vor- zeichen, Komma und Nachkommastellen Anzahl der Nachkommastellen (max. 4, nur bei Typ N wirksam) ENGLISH Sprachabhängige Dialoge bis (max. 32 Zeichen) HUNGARIA HEIDENHAIN iTNC 530...

  • Seite 164: Datenübertragung Von Schnittdaten-Tabellen

    Datenübertragung von Schnittdaten-Tabellen Wenn Sie eine Datei vom Datei-Typ .TAB oder .CDT über eine externe Datenschnittstelle ausgeben, speichert die TNC die Strukturdefinition der Tabelle mit ab. Die Strukturdefinition beginnt mit der Zeile #STRUCTBEGIN und endet mit der Zeile #STRUCTEND. Entnehmen Sie die Bedeutung der einzelnen Schlüsselwörter aus der Tabelle „Strukturbefehl“...

  • Seite 165: Programmieren: Konturen Programmieren

    Programmieren: Konturen programmieren...

  • Seite 166: Werkzeug-Bewegungen

    6.1 Werkzeug-Bewegungen Bahnfunktionen Eine Werkstück-Kontur setzt sich gewöhnlich aus mehreren Kontur- elementen wie Geraden und Kreisbögen zusammen. Mit den Bahn- funktionen programmieren Sie die Werkzeugbewegungen für Gera- den und Kreisbögen. Zusatzfunktionen M Mit den Zusatzfunktionen der TNC steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs...

  • Seite 167: Werkzeugbewegung Für Eine Bearbeitung Programmieren

    Das Werkzeug behält die Z-Koordinate bei und fährt in der XY-Ebene auf die Position X=70, Y=50. Siehe Bild rechts Mitte Dreidimensionale Bewegung Der Programm-Satz enthält drei Koordinaten-Angaben: Die TNC fährt das Werkzeug räumlich auf die programmierte Position. Beispiel: N50 G01 X+80 Y+0 Z-10 * HEIDENHAIN TNC iTNC 530...
  • Seite 168 Eingabe von mehr als drei Koordinaten Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer Bearbei- tung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und 2 Dreh- achsen gleichzeitig. Das Bearbeitungs-Programm für eine solche Bearbeitung liefert gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt werden.
  • Seite 169 Kreisbahn begonnen werden. Programmieren Sie diese zuvor in einem Geraden-Satz (siehe „Bahnbewegungen – rechtwinklige Koordinaten”, Seite 174). Vorpositionieren Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-Pro- gramms so vor, dass eine Beschädigung von Werkzeug und Werk- stück ausgeschlossen ist. HEIDENHAIN TNC iTNC 530...

  • Seite 170: Kontur Anfahren Und Verlassen

    6.3 Kontur anfahren und verlassen Start- und Endpunkt Das Werkzeug fährt vom Startpunkt aus den ersten Konturpunkt an. Anforderungen an den Startpunkt: Ohne Radiuskorrektur programmiert Kollisionsfrei anfahrbar Nahe am ersten Konturpunkt Beispiel Bild rechts oben: Wenn Sie den Startpunkt im dunkelgrauen Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punkts beschädigt.
  • Seite 171 Kontur beim Anfahren des Endpunkts beschädigt. Endpunkt in der Spindelachse verlassen: Beim Verlassen des Endpunkts programmieren Sie die Spindelachse separat. Siehe Bild rechts Mitte. NC-Beispielsätze N50 G00 G40 X+60 Y+70 * N60 Z+250 * HEIDENHAIN TNC iTNC 530...

  • Seite 172: Tangential An- Und Wegfahren

    Gemeinsamer Start- und Endpunkt Für einen gemeinsamen Start- und Endpunkt programmieren Sie keine Radiuskorrektur. Konturbeschädigung ausschließen: Der optimale Startpunkt liegt zwi- schen den Verlängerungen der Werkzeugbahnen für die Bearbeitung des ersten und letzten Konturelements. Beispiel Bild rechts oben: Wenn Sie den Endpunkt im schraffierten Bereich festlegen, dann wird die Kontur beim Anfahren des ersten Kontur- punktes beschädigt.
  • Seite 173 Tangential anfahren mir Radius R = 5 mm . . . KONTURELEMENTE PROGRAMMIEREN Letzter Konturpunkt . . . Tangential Wegfahren mit Radius R = 5 mm N210 G27 R5 * Endpunkt N220 G00 G40 X-30 Y+50 * HEIDENHAIN TNC iTNC 530...

  • Seite 174: Bahnbewegungenrechtwinklige Koordinaten

    6.4 Bahnbewegungen – rechtwinklige Koordinaten Übersicht der Bahnfunktionen Werkzeug-Bewegung Funktion Erforderliche Eingaben Gerade im Vorschub Koordinaten des Geraden-Endpunkts Gerade im Eilgang Fase zwischen zwei Geraden Fasenlänge R – I, J, K Koordinaten des Kreismittelpunkts Kreisbahn im Uhrzeigersinn Koordinaten des Kreis-Endpunkts in Verbindung mit Kreisbahn im Gegen-Uhrzeigersinn I, J, K oder zusätzlich Kreisradius R Kreisbahn entsprechend aktiver Drehrichtung...
  • Seite 175 Funktion Ist-Position übernehmen wählen: Die TNC zeigt in der Softkey-Leiste die Achsen an, deren Posi- tionen Sie übernehmen können U U U U Achse wählen, z.B. X: Die TNC schreibt die aktuelle Position der gewählten Achse in das aktive Eingabe- feld HEIDENHAIN TNC iTNC 530...

  • Seite 176: Fase Zwischen Zwei Geraden Einfügen

    Fase zwischen zwei Geraden einfügen Konturecken, die durch den Schnitt zweier Geraden entstehen, kön- nen Sie mit einer Fase versehen. In den Geradensätzen vor und nach dem G24-Satz programmieren Sie jeweils beide Koordinaten der Ebene, in der die Fase ausgeführt wird Die Radiuskorrektur vor und nach G24-Satz muss gleich sein Die Fase muss mit dem aktuellen Werkzeug ausführbar sein...
  • Seite 177 Ein im G25-Satz programmierter Vorschub wirkt nur in die- sem G25-Satz. Danach ist wieder der vor dem G25-Satz programmierte Vorschub gültig. Ein G25-Satz lässt sich auch zum weichen Anfahren an die Kontur nutzen, siehe „Tangential An- und Wegfahren”, Seite 172. HEIDENHAIN TNC iTNC 530...
  • Seite 178 Kreismittelpunkt I, J Den Kreismittelpunkt legen Sie für Kreisbahnen fest, die Sie mit den Funktionen G02, G03 oder G05 programmieren. Dazu geben Sie die rechtwinkligen Koordinaten des Kreismittelpunkts ein oder übernehmen Sie die zuletzt programmierte Position mit G29 oder übernehmen Sie die Koordinaten über die Funktion Ist-Position über- nehmen Programmierung U U U U...

  • Seite 179: Kreisbahn G02/G03/G05 Um Kreismittelpunkt I, J

    N70 G03 X+45 Y+25 * Vollkreis Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für den Startpunkt. Start- und Endpunkt der Kreisbewegung müssen auf der Kreisbahn liegen. Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar) 25=J 25=I HEIDENHAIN TNC iTNC 530...

  • Seite 180: Kreisbahn G02/G03/G05 Mit Festgelegtem Radius

    Kreisbahn G02/G03/G05 mit festgelegtem Radius Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R. Drehsinn Im Uhrzeigersinn: G02 Im Gegen-Uhrzeigersinn: G03 Ohne Drehrichtungs-Angabe: G05. Die TNC fährt die Kreisbahn mit der zuletzt programmierten Drehrichtung Programmierung U U U U Koordinaten des Kreisbogen-Endpunkts eingeben U U U U Radius R...
  • Seite 181 N110 G03 X+70 Y+40 R-20 * (BOGEN 4) Der Abstand von Start- und Endpunkt des Kreisdurchmes- sers darf nicht größer als der Kreisdurchmesser sein. Der maximale Radius beträgt 99,9999 m. Winkelachsen A, B und C werden unterstützt. HEIDENHAIN TNC iTNC 530...

  • Seite 182: Kreisbahn G06 Mit Tangentialem Anschluss

    Kreisbahn G06 mit tangentialem Anschluss Das Werkzeug fährt auf einem Kreisbogen, der tangential an das zuvor programmierte Konturelement anschließt. Ein Übergang ist „tangential“, wenn am Schnittpunkt der Konturele- mente kein Knick- oder Eckpunkt entsteht, die Konturelemente also stetig ineinander übergehen. Das Konturelement, an das der Kreisbogen tangential anschließt, pro- grammieren Sie direkt vor dem G06-Satz.

  • Seite 183: Beispiel: Geradenbewegung Und Fasen Kartesisch

    Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4 N160 G27 R5 F500 * Tangentiales Wegfahren N170 G40 X-20 Y-20 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben N180 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende N999999 %LINEAR G71 * HEIDENHAIN TNC iTNC 530...

  • Seite 184: Beispiel: Kreisbewegung Kartesisch

    Beispiel: Kreisbewegung kartesisch %CIRCULAR G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition für grafische Simulation der Bearbeitung N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+10 * Werkzeug-Definition im Programm N40 T1 G17 S4000 * Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl N50 G00 G40 G90 Z+250 * Werkzeug freifahren in der Spindelachse mit Eilgang...
  • Seite 185 N180 G27 R5 F500 * Kontur verlassen auf einer Kreisbahn mit tangentialem Anschluss N190 G40 X-20 Y-20 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben N200 G00 Z+250 M2 * Werkzeug freifahren in der Werkzeug-Achse, Programm-Ende N999999 %CIRCULAR G71 * HEIDENHAIN TNC iTNC 530...

  • Seite 186: Beispiel: Vollkreis Kartesisch

    Beispiel: Vollkreis kartesisch %C-CC G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+12,5 * Werkzeug-Definition N40 T1 G17 S3150 * Werkzeug-Aufruf N50 G00 G40 G90 Z+250 * Werkzeug freifahren N60 I+50 J+50 * Kreismittelpunkt definieren...

  • Seite 187: Bahnbewegungen - Polarkoordinaten

    Position zu überneh- men: G29 eingeben. Den Pol festlegen, bevor Sie Polarkoordinaten programmieren. Pol nur in recht- winkligen Koordinaten programmieren. Der Pol ist solange wirksam, bis Sie einen neuen Pol festlegen. NC-Beispielsätze N120 I+45 J+45 * HEIDENHAIN TNC iTNC 530...

  • Seite 188: Kreisbahn G12/G13/G15 Um Pol I, J

    Gerade im Eilgang G10 Gerade mit Vorschub G11 F . . . Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des vor- angegangenen Satzes. Programmierung U U U U Polarkoordinaten-Radius R: Abstand des Geraden- 60°...

  • Seite 189: Kreisbahn G16 Mit Tangentialem Anschluss

    Gewindeanfang und -ende Gesamthöhe h Steigung P x Anzahl der Gänge n Inkrementaler Anzahl der Gänge x 360° + Winkel für Gesamtwinkel H Gewinde-Anfang + Winkel für Gangüberlauf Anfangskoordinate Z Steigung P x (Gewindegänge + Gangüberlauf am Gewinde-Anfang) HEIDENHAIN TNC iTNC 530...
  • Seite 190 Form der Schraubenlinie Die Tabelle zeigt die Beziehung zwischen Arbeitsrichtung, Drehsinn und Radiuskorrektur für bestimmte Bahnformen. Arbeits- Radius- Innengewinde Drehsinn richtung korrektur rechtsgängig linksgängig rechtsgängig Z– linksgängig Z– Außengewinde rechtsgängig linksgängig rechtsgängig Z– linksgängig Z– Schraubenlinie programmieren Geben Sie Drehsinn und den inkrementalen Gesamtwin- kel G91 H mit gleichem Vorzeichen ein, sonst kann das Werkzeug in einer falschen Bahn fahren.

  • Seite 191: Beispiel: Geradenbewegung Polar

    N170 H+180 * N180 G27 R5 F500 * Tangentiales Wegfahren N190 G40 R+60 H+180 F1000 * Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben N200 G00 Z+250 M2 * Freifahren in der Spindelachse, Programm-Ende N999999 %LINEARPO G71 * HEIDENHAIN TNC iTNC 530...

  • Seite 192: Beispiel: Helix

    Beispiel: Helix %HELIX G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+5 * Werkzeug-Definition N40 T1 G17 S1400 * Werkzeug-Aufruf N50 G00 G40 G90 Z+250 * Werkzeug freifahren N60 X+50 Y+50 * Werkzeug vorpositionieren Letzte programmierte Position als Pol übernehmen...
  • Seite 193 N110 G98 L1 * Beginn der Programmteil-Wiederholung N120 G13 G91 H+360 Z+1,5 F200 * Steigung direkt als inkrementalen Z-Wert eingeben N130 L1,24 * Anzahl der Wiederholungen (Gänge) N999999 %HELIX G71 * HEIDENHAIN TNC iTNC 530...

  • Seite 195: Programmieren: Zusatz-Funktionen

    Programmieren: Zusatz-Funktionen...
  • Seite 196 7.1 Zusatz-Funktionen M und G38 (STOP) eingeben Grundlagen Mit den Zusatz-Funktionen der TNC – auch M-Funktionen genannt – steuern Sie den Programmlauf, z.B. eine Unterbrechung des Programmlaufs die Maschinenfunktionen, wie das Ein- und Ausschalten der Spin- deldrehung und des Kühlmittels das Bahnverhalten des Werkzeugs Der Maschinenhersteller kann Zusatz-Funktionen freige- ben, die nicht in diesem Handbuch beschrieben sind.

  • Seite 197: Übersicht

    Spindel EIN im Uhrzeigersinn Spindel EIN gegen den Uhrzeigersinn Spindel HALT Werkzeugwechsel Spindel HALT Programmlauf HALT (abhängig von Maschinen-Parameter 7440) Kühlmittel EIN Kühlmittel AUS Spindel EIN im Uhrzeigersinn Kühlmittel EIN Spindel EIN gegen den Uhrzeigersinn Kühlmittel ein wie M02 HEIDENHAIN iTNC 530...

  • Seite 198: Maschinenbezogene Koordinaten Programmieren

    7.3 Zusatz-Funktionen für Koordinatenangaben Maschinenbezogene Koordinaten programmieren: M91/M92 Maßstab-Nullpunkt Auf dem Maßstab legt eine Referenzmarke die Position des Maßstab- Nullpunkts fest. Maschinen-Nullpunkt Den Maschinen-Nullpunkt benötigen Sie, um X (Z,Y) Verfahrbereichs-Begrenzungen (Software-Endschalter) zu setzen maschinenfeste Positionen (z.B. Werkzeugwechsel-Position) anzu- fahren einen Werkstück-Bezugspunkt zu setzen Der Maschinenhersteller gibt für jede Achse den Abstand des Maschi- nen-Nullpunkts vom Maßstab-Nullpunkt in einen Maschinen-Parame- ter ein.
  • Seite 199 M91/M92 in der Betriebsart Programm-Test Um M91/M92-Bewegungen auch grafisch simulieren zu können, müs- sen Sie die Arbeitsraum-Überwachung aktivieren und das Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen lassen, siehe „Roh- teil im Arbeitsraum darstellen”, Seite 496. HEIDENHAIN iTNC 530...

  • Seite 200: Zuletzt Gesetzten Bezugspunkt Aktivieren: M104

    Zuletzt gesetzten Bezugspunkt aktivieren: M104 Funktion Beim Abarbeiten von Paletten-Tabellen überschreibt die TNC ggf. den zuletzt von Ihnen gesetzten Bezugspunkt mit Werten aus der Palet- ten-Tabelle. Mit der Funktion M104 aktivieren Sie wieder den zuletzt von Ihnen gesetzten Bezugspunkt. Wirkung M104 wirkt nur in den Programm-Sätzen, in denen M104 program- miert ist.

  • Seite 201: Ecken Verschleifen: M90

    Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungs- zeit. Siehe Bild rechts Mitte. Anwendungsbeispiel: Flächen aus kurzen Geradenstücken. Wirkung M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist. M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muss angewählt sein. HEIDENHAIN iTNC 530...

  • Seite 202: Definierten Rundungskreis Zwischen Geradenstücken Einfügen: M112

    Definierten Rundungskreis zwischen Geradenstücken einfügen: M112 Kompatibilität Aus Kompatibilitätsgründen ist die Funktion M112 in der iTNC 530 weiterhin verfügbar. Um die Toleranz beim schnellen Konturfräsen festzulegen, empfiehlt HEIDENHAIN jedoch bei diesen TNC’s die Ver- wendung des Zyklus TOLERANZ, siehe „TOLERANZ (Zyklus G62)”, Seite 402.

  • Seite 203: Kleine Konturstufen Bearbeiten: M97

    N140 G91 Y–0,5 ..F.. * Kleine Konturstufe 13 und 14 bearbeiten N150 X+100 ... * Konturpunkt 15 anfahren N160 Y+0.5 ... F.. M97 * Kleine Konturstufe 15 und 16 bearbeiten N170 G90 X ... Y ... * Konturpunkt 17 anfahren HEIDENHAIN iTNC 530...

  • Seite 204: Offene Konturecken Vollständig Bearbeiten: M98

    Offene Konturecken vollständig bearbeiten: M98 Standardverhalten Die TNC ermittelt an Innenecken den Schnittpunkt der Fräserbahnen und fährt das Werkzeug ab diesem Punkt in die neue Richtung. Wenn die Kontur an den Ecken offen ist, dann führt das zu einer unvoll- ständigen Bearbeitung: Verhalten mit M98 Mit der Zusatz-Funktion M98 fährt die TNC das Werkzeug so weit,...

  • Seite 205: Vorschub In Millimeter/Spindel-Umdrehung

    Programm festgelegten Vorschub F in Millimeter/Spindel- Umdrehung. Wenn Sie die Drehzahl über den Spindel-Override verän- dern, passt die TNC den Vorschub automatisch an. Wirkung M136 wird wirksam am Satz-Anfang. M136 heben Sie auf, indem Sie M137 programmieren. HEIDENHAIN iTNC 530...

  • Seite 206: Vorschubgeschwindigkeit Bei Kreisbögen

    Vorschubgeschwindigkeit bei Kreisbögen: M109/M110/M111 Standardverhalten Die TNC bezieht die programmierte Vorschubgeschwindigkeit auf die Werkzeug-Mittelpunktsbahn. Verhalten bei Kreisbögen mit M109 Die TNC hält bei Innen- und Außenbearbeitungen den Vorschub von Kreisbögen an der Werkzeug-Schneide konstant. Verhalten bei Kreisbögen mit M110 Die TNC hält den Vorschub bei Kreisbögen ausschließlich bei einer Innenbearbeitung konstant.

  • Seite 207: Radiuskorrigierte Kontur Vorausberechnen

    Den Wiedereintritt in eine Kontur nach Extern/Intern Stopp dürfen Sie nur mit der Funktion VORLAUF ZU SATZ N durchführen Wenn Sie die Bahnfunktionen G25 und G24 verwenden, dürfen die Sätze vor und hinter G25 bzw. G24 nur Koordinaten der Bearbei- tungsebene enthalten HEIDENHAIN iTNC 530...

  • Seite 208: Handrad-Positionierung Während Des Programmlaufs Überlagern: M118

    Handrad-Positionierung während des Pro- grammlaufs überlagern: M118 Standardverhalten Die TNC fährt das Werkzeug in den Programmlauf-Betriebsarten wie im Bearbeitungs-Programm festgelegt. Verhalten mit M118 Mit M118 können Sie während des Programmlaufs manuelle Korrek- turen mit dem Handrad durchführen. Dazu programmieren Sie M118 und geben einen achsspezifischen Wert X, Y und Z in mm ein.

  • Seite 209: Rückzug Von Der Kontur In Werkzeugachsen-Richtung: M140

    Schwenkköpfen verfährt die TNC das Werkzeug dann im geschwenkten System. Mit der Funktion FN18: SYSREAD ID230 NR6 können Sie den Abstand von der aktuellen Position zur Verfahrbereichs- grenze der positiven Werkzeugachse ermitteln. Mit M140 MB MAX können Sie nur in positiver Richtung frei- fahren. HEIDENHAIN iTNC 530...

  • Seite 210: Tastsystem-Überwachung Unterdrücken: M141

    Tastsystem-Überwachung unterdrücken: M141 Standardverhalten Die TNC gibt bei ausgelenktem Taststift eine Fehlermeldung aus, sobald Sie eine Maschinenachse verfahren wollen. Verhalten mit M141 Die TNC verfährt die Maschinenachsen auch dann, wenn das Tastsy- stem ausgelenkt ist. Diese Funktion ist erforderlich, wenn Sie einen eigenen Messzyklus in Verbindung mit dem Messzyklus 3 schreiben, um das Tastsystem nach dem Auslenken mit einem Positioniersatz wieder freizufahren.

  • Seite 211: Modale Programminformationen Löschen: M142

    Die Grunddrehung bleibt solange wirksam, bis sie zurückgesetzt oder mit einen neuen Wert überschrieben wird. Verhalten mit M143 Die TNC löscht eine programmierte Grunddrehung im NC-Programm. Wirkung M143 wirkt nur in dem Programmsatz, in dem M143 programmiert ist. M143 wird wirksam am Satz-Anfang. HEIDENHAIN iTNC 530...

  • Seite 212: Vorschub In Mm/Min Bei Drehachsen A, B, C

    7.5 Zusatz-Funktionen für Drehachsen Vorschub in mm/min bei Drehachsen A, B, C: M116 Standardverhalten Die TNC interpretiert den programmierten Vorschub bei einer Dreh- achse in Grad/min. Der Bahnvorschub ist also abhängig von der Entfer- nung des Werkzeug-Mittelpunktes zum Drehachsen-Zentrum. Je größer diese Entfernung wird, desto größer wird der Bahnvor- schub.

  • Seite 213: Drehachsen Wegoptimiert Fahren: M126

    Mit M126 fährt die TNC eine Drehachse, deren Anzeige auf Werte unter 360° reduziert ist, auf kurzem Weg. Beispiele: Ist-Position Soll-Position Fahrweg 350° 10° +20° 10° 340° –30° Wirkung M126 wird wirksam am Satzanfang. M126 setzen Sie mit M127 zurück; am Programm-Ende wird M126 ebenfalls unwirksam. HEIDENHAIN iTNC 530...
  • Seite 214 Anzeige der Drehachse auf Wert unter 360° reduzieren: M94 Standardverhalten Die TNC fährt das Werkzeug vom aktuellen Winkelwert auf den pro- grammierten Winkelwert. Beispiel: Aktueller Winkelwert: 538° Programmierter Winkelwert: 180° Tatsächlicher Fahrweg: –358° Verhalten mit M94 Die TNC reduziert am Satzanfang den aktuellen Winkelwert auf einen Wert unter 360°...

  • Seite 215: Automatische Korrektur Der Maschinengeometrie Beim Arbeiten Mit Schwenkachsen

    Bearbeitungs-Programm danach an der Unterbrechungs- stelle fortführen. Die TNC berücksichtigt bei aktivem M114 automatisch die neue Stellung der Schwenkachse. Um die Stellung der Schwenkachse mit dem Handrad wäh- rend des Programmlaufs zu ändern, benutzen Sie M118 in Verbindung mit M128. HEIDENHAIN iTNC 530...

  • Seite 216: Position Der Werkzeugspitze Beim Positionieren Von Schwenkachsen Beibehalten (Tcpm*): M128

    Wirkung M114 wird wirksam am Satz-Anfang, M115 am Satz-Ende. M114 wirkt nicht bei aktiver Werkzeug-Radiuskorrektur. M114 setzen Sie mit M115 zurück. Am Programm-Ende wird M114 ebenfalls unwirksam. Position der Werkzeugspitze beim Positionieren von Schwenkachsen beibehalten (TCPM*): M128 (Software-Option 2) Die Maschinengeometrie muss vom Maschinenhersteller in den Maschinen-Parametern 7510 und folgenden festge- legt sein.
  • Seite 217 M128 setzen Sie mit M129 zurück. Wenn Sie in einer Programmlauf- Betriebsart ein neues Programm wählen, setzt die TNC M128 eben- falls zurück. NC-Beispielsätze Ausgleichsbewegungen mit einem Vorschub von 1000 mm/min durchführen: G01 G41 X+0 Y+38,5 F125 M128 F1000 * HEIDENHAIN iTNC 530...

  • Seite 218: Genauhalt An Ecken Mit Nicht Tangentialen Übergängen: M134

    Genauhalt an Ecken mit nicht tangentialen Übergängen: M134 Standardverhalten Die TNC verfährt das Werkzeug bei Positionierungen mit Drehachsen so, dass an nicht tangentialen Konturübergängen ein Übergangsele- ment eingefügt wird. Der Konturübergang ist abhängig von der Beschleunigung, dem Ruck und der festgelegten Toleranz der Kontur- abweichung.

  • Seite 219: Berücksichtigung Der Maschinen-Kinematik In Ist/Soll-Positionen Am Satzende: M144

    M144 heben Sie auf, indem Sie M145 programmieren. Die Maschinengeometrie muss vom Maschinenhersteller in den Maschinen-Parametern 7502 und folgenden festge- legt sein. Der Maschinenhersteller legt die Wirkungs- weise in den Automatik-Betriebsarten und manuellen Betriebsarten fest. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN iTNC 530...

  • Seite 220: Zusatz-Funktionen Für Laser-Schneidmaschinen

    7.6 Zusatz-Funktionen für Laser- Schneidmaschinen Prinzip Zum Steuern der Laserleistung gibt die TNC über den S-Analog-Aus- gang Spannungswerte aus. Mit den M-Funktionen M200 bis M204 können Sie während des Programmlaufs die Laserleistung beeinflus- sen. Zusatz-Funktionen für Laser-Schneidmaschinen eingeben Wenn Sie in einem Positionier-Satz eine M-Funktion für Laser- Schneidmaschinen eingeben, dann führt die TNC den Dialog fort und erfragt die jeweiligen Parameter der Zusatz-Funktion.

  • Seite 221: Spannung Als Funktion Der Geschwindigkeit

    Die TNC gibt eine programmierte Spannung als Puls mit einer pro- grammierten Dauer TIME aus. Eingabebereich Spannung V: 0 bis 9.999 Volt Zeit TIME: 0 bis 1.999 Sekunden Wirkung M204 wirkt solange bis über M200, M201, M202, M203 oder M204 eine neue Spannung ausgegeben wird. HEIDENHAIN iTNC 530...

  • Seite 223: Programmieren: Zyklen

    Programmieren: Zyklen HEIDENHAIN iTNC 530...

  • Seite 224: Mit Zyklen Arbeiten

    8.1 Mit Zyklen arbeiten Häufig wiederkehrende Bearbeitungen, die mehrere Bearbeitungs- schritte umfassen, sind in der TNC als Zyklen gespeichert. Auch Koor- dinaten-Umrechnungen und einige Sonderfunktionen stehen als Zyklen zur Verfügung (siehe Tabelle nächste Seite). Bearbeitungs-Zyklen mit Nummern ab 200 verwenden Q-Parameter als Übergabeparameter.
  • Seite 225 (z.B. D00 Q210 = 5) direkt. Um die Bearbeitungszyklen G83 bis G86, G74 bis G78 und G56 bis G59 auch auf älteren TNC-Bahnsteuerungen abar- beiten zu können, müssen Sie beim Sicherheits-Abstand und bei der Zustell-Tiefe zusätzlich ein negatives Vorzei- chen programmieren. HEIDENHAIN iTNC 530...

  • Seite 226: Zyklus Aufrufen

    Zyklus aufrufen Voraussetzungen Vor einem Zyklus-Aufruf programmieren Sie in jedem Fall: G30/G31 zur grafischen Darstellung (nur für Testgrafik erforderlich) Werkzeug-Aufruf Drehsinn der Spindel (Zusatz-Funktion M3/M4) Zyklus-Definition Beachten Sie weitere Voraussetzungen, die bei den nach- folgenden Zyklusbeschreibungen aufgeführt sind. Folgende Zyklen wirken ab ihrer Definition im Bearbeitungs-Pro- gramm.

  • Seite 227: Zyklus-Aufruf Mit G79:G01 (Cycl Call Pos)

    TNC grundsätzlich nur in den Hauptachsen X, Y oder Z aus. Ausnahmen: Wenn Sie im Zyklus G74 NUTENFRAESEN und im Zyklus G75/G76 TASCHENFRAESEN für die Seitenlängen direkt Zusatzachsen pro- grammieren Wenn Sie bei SL-Zyklen Zusatzachsen im Kontur-Unterprogramm programmieren HEIDENHAIN iTNC 530...

  • Seite 228: Anwendung

    8.2 Punkte-Tabellen Anwendung Wenn Sie einen Zyklus, bzw. mehrere Zyklen hintereinander, auf einem unregelmäßigen Punktemuster abarbeiten wollen, dann erstel- len Sie Punkte-Tabellen. Wenn Sie Bohrzyklen verwenden, entsprechen die Koordinaten der Bearbeitungsebene in der Punkte-Tabelle den Koordinaten der Boh- rungs-Mittelpunkte. Setzen Sie Fräszyklen ein, entsprechen die Koor- dinaten der Bearbeitungsebene in der Punkte-Tabelle den Startpunkt- Koordinaten des jeweiligen Zyklus (z.B.

  • Seite 229: Punkte-Tabelle Im Programm Wählen

    In der Betriebsart Programm-Einspeichern/Editieren das Programm wählen, für das die Punkte-Tabelle aktiviert werden soll: Funktion zur Auswahl der Punkte-Tabelle aufrufen: Taste PGM CALL drücken Softkey PUNKTE-TABELLE drücken Name der Punkte-Tabelle eingeben, mit Taste END bestätigen. NC-Beispielsatz %:PAT: “NAMEN“* HEIDENHAIN iTNC 530...

  • Seite 230: Zyklus In Verbindung Mit Punkte-Tabellen Aufrufen

    Zyklus in Verbindung mit Punkte-Tabellen aufrufen Die TNC arbeitet mit G79 PAT die Punkte-Tabelle ab, die Sie zuletzt definiert haben (auch wenn Sie die Punkte-Tabelle in einem mit % verschachtelten Programm definiert haben). Die TNC verwendet die Koordinate in der Spindelachse als sichere Höhe, an der das Werkzeug beim Zyklus-Aufruf steht.
  • Seite 231 Wirkungsweise der Punkte-Tabellen mit Zyklen G251 bis G254 Die TNC interpretiert die Punkte der Bearbeitungsebene als Koordina- ten der Startposition. Wenn Sie die in der Punkte-Tabelle definierte Koordinate in der Spindel-Achse als Startpunkt-Koordinate nutzen wol- len, müssen Sie die Werkstück-Oberkante (Q203) mit 0 definieren. HEIDENHAIN iTNC 530...

  • Seite 232: Zyklen Zum Bohren, Gewindebohren Und Gewindefräsen

    8.3 Zyklen zum Bohren, Gewindebohren und Gewindefräsen Übersicht Die TNC stellt insgesamt 19 Zyklen für die verschiedensten Bohrbear- beitungen zur Verfügung: Zyklus Softkey G83 TIEFBOHREN Ohne automatische Vorpositionierung G200 BOHREN Mit automatischer Vorpositionierung, 2. Sicherheits- Abstand G201 REIBEN Mit automatischer Vorpositionierung, 2. Sicherheits- Abstand G202 AUSDREHEN Mit automatischer Vorpositionierung, 2.
  • Seite 233 Zyklus zum Bohren ins volle Material und anschließen- dem Fräsen des Gewindes mit einem Werkzeug G265 HELIX-BOHRGEWINDEFRAESEN Zyklus zum Fräsen des Gewindes ins volle Material G267 AUSSENGEWINDE FRAESEN Zyklus zum Fräsen eines Aussengewindes mit Her- stellung einer Senkfase HEIDENHAIN iTNC 530...

  • Seite 234: Tiefbohren (Zyklus G83)

    TIEFBOHREN (Zyklus G83) 1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der aktuellen Position bis zur ersten Zustell-Tiefe 2 Danach fährt die TNC das Werkzeug im Eilgang zurück und wieder bis zur ersten Zustell-Tiefe, verringert um den Vorhalte-Abstand t. 3 Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig: Bohrtiefe bis 30 mm: t = 0,6 mm Bohrtiefe über 30 mm: t = Bohrtiefe/50...
  • Seite 235 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 236 Beispiel: NC-Sätze U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche; Wert posi- N100 G00 Z+100 G40 tiv eingeben N110 G200 BOHREN U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund (Spitze des Bohrkegels) Q200=2 ;SICHERHEITS-ABST.
  • Seite 237 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 238 Beispiel: NC-Sätze U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N100 G00 Z+100 G40 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- N110 G201 REIBEN fläche – Bohrungsgrund Q200=2 ;SICHERHEITS-ABST. U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Reiben in mm/min Q201=-15 ;TIEFE...

  • Seite 239: Ausdrehen (Zyklus G202)

    (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 240 Beispiel: U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N100 G00 Z+100 G40 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- N110 G202 AUSDREHEN fläche – Bohrungsgrund Q200=2 ;SICHERHEITS-ABST. U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Ausdrehen in mm/min Q201=-15 ;TIEFE...
  • Seite 241 Achtung Kollisionsgefahr! Q208=500 ;VORSCHUB RUECKZUG Beachten Sie, dass die TNC bei positiv eingegebener Q256=0.2 ;RZ BEI SPANBRUCH Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 242 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund (Spitze des Bohrkegels) U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Bohren in mm/min U U U U Zustell-Tiefe Q202 (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird.
  • Seite 243 Werkzeug-Länge so eingeben, dass nicht die Schneide, sondern die Unterkante der Bohrstange vermaßt ist. Q253 Die TNC berücksichtigt bei der Berechnung des Startpunk- tes der Senkung die Schneidenlänge der Bohrstange und Q251 die Materialstärke. Q252 Q255 Q254 Q214 HEIDENHAIN iTNC 530...
  • Seite 244 Beispiel: NC-Sätze U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze – Werkstück-Oberfläche N110 G204 RUECKWAERTS-SENKEN U U U U Tiefe Senkung Q249 (inkremental): Abstand Werk- Q200=2 ;SICHERHEITS-ABST. stück-Unterkante – Senkungsgrund. Positives Vorzei- chen stellt die Senkung in positiver Richtung der Spin- Q249=+5 ;TIEFE SENKUNG delachse her...
  • Seite 245 Wählen Sie die Freifahr-Richtung so, dass das Werk- zeug vom Bohrungsrand wegfährt. U U U U Winkel für Spindel-Orientierung Q336 (absolut): Winkel, auf den die TNC das Werkzeug vor dem Ein- tauchen und vor dem Herausfahren aus der Bohrung positioniert HEIDENHAIN iTNC 530...
  • Seite 246 UNIVERSAL-TIEFBOHREN (Zyklus G205) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug bohrt mit dem eingegebenen Vorschub F bis zur ersten Zustell-Tiefe 3 Falls Spanbruch eingegeben, fährt die TNC das Werkzeug um den eingegebenen Rückzugswert zurück.
  • Seite 247 Zustell-Tiefe fährt; Wert bei letzter Zustellung Q211=0.25 ;VERWEILZEIT UNTEN Q379=7.5 ;STARTPUNKT Wenn Sie Q258 ungleich Q259 eingeben, dann verändert Q253=750 ;VORSCHUB VORPOS. die TNC den Vorhalteabstand zwischen der ersten und letzten Zustellung gleichmäßig. HEIDENHAIN iTNC 530...
  • Seite 248 U U U U Bohrtiefe bis Spanbruch Q257 (inkremental): Zustel- lung, nach der die TNC einen Spanbruch durchführt. Kein Spanbruch, wenn 0 eingegeben U U U U Rückzug bei Spanbruch Q256 (inkremental): Wert, um die die TNC das Werkzeug beim Spanbrechen zurück- fährt U U U U Verweilzeit unten Q211: Zeit in Sekunden, die das...
  • Seite 249 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 250 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeug-Unterkante – Werkstück-Oberfläche U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Bohrungsgrund U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Bohren auf der Schrau- benlinie in mm/min U U U U Zustellung pro Schraubenlinie Q334 (inkremental): Maß, um welches das Werkzeug auf einer Schrau-...

  • Seite 251: Gewindebohren Mit Ausgleichsfutter (Zyklus G84)

    Vorschub ermitteln: F = S x p F: Vorschub (mm/min) S: Spindel-Drehzahl (U/min) p: Gewindesteigung (mm) Freifahren bei Programm-Unterbrechung Wenn Sie während des Gewindebohrens die externe Stopp-Taste drü- cken, zeigt die TNC einen Softkey an, mit dem Sie das Werkzeug frei- fahren können. HEIDENHAIN iTNC 530...

  • Seite 252: Gewindebohren Neu Mit Ausgleichsfutter (Zyklus G206)

    GEWINDEBOHREN NEU mit Ausgleichsfutter (Zyklus G206) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug fährt in einem Arbeitsgang auf die Bohrtiefe 3 Danach wird die Spindeldrehrichtung umgekehrt und das Werk- zeug nach der Verweilzeit auf den Sicherheits-Abstand zurückge- zogen.
  • Seite 253 ;VORSCHUB TIEFENZ. Freifahren bei Programm-Unterbrechung Q211=0.25 ;VERWEILZEIT UNTEN Wenn Sie während des Gewindebohrens die externe Stopp-Taste drü- Q203=+25 ;KOOR. OBERFLAECHE cken, zeigt die TNC einen Softkey an, mit dem Sie das Werkzeug frei- Q204=50 ;2. SICHERHEITS-ABST. fahren können. HEIDENHAIN iTNC 530...

  • Seite 254: Gewindebohren Ohne Ausgleichsfutter Gs (Zyklus G85)

    GEWINDEBOHREN ohne Ausgleichsfutter GS (Zyklus G85) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Die TNC schneidet das Gewinde entweder in einem oder in mehreren Arbeitsgängen ohne Längenausgleichsfutter. Vorteile gegenüber dem Zyklus Gewindebohren mit Ausgleichsfutter: Höhere Bearbeitungsgeschwindigkeit 1 1 1 1 Gleiches Gewinde wiederholbar, da sich die Spindel beim Zyklus- Aufruf auf die 0°-Position ausrichtet (abhängig von Maschinen-Para- meter 7160)

  • Seite 255: Gewindebohren Ohne Ausgleichsfutter Gs

    (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 256 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand Werkzeugspitze (Startposition) – Werkstück-Oberflä- U U U U Bohrtiefe Q201 (inkremental): Abstand Werkstück- Oberfläche – Gewindeende U U U U Gewindesteigung Q239 Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde –= Linksgewinde U U U U...
  • Seite 257 („–“ entspricht negativer Richtung in der Spin- delachse) U U U U Gewindesteigung 2: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde (M3 bei negativer Bohrtiefe) – = Linksgewinde (M4 bei negativer Bohrtiefe) HEIDENHAIN iTNC 530...
  • Seite 258 GEWINDEBOHREN SPANBRUCH (Zyklus G209) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Die TNC schneidet das Gewinde in mehreren Zustellungen auf die ein- gegebene Tiefe. Über einen Parameter können Sie festlegen, ob beim Spanbruch ganz aus der Bohrung herausgefahren werden soll oder nicht.
  • Seite 259 Wenn Sie während des Gewindeschneid-Vorgangs die externe Stopp- Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk- zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich- tungs-Taste der aktiven Spindelachse. HEIDENHAIN iTNC 530...

  • Seite 260: Grundlagen Zum Gewindefräsen

    Grundlagen zum Gewindefräsen Voraussetzungen Die Maschine sollte mit einer Spindelinnenkühlung (Kühlschmier- mittel min. 30 bar, Druckluft min. 6 bar) ausgerüstet sein Da beim Gewindefräsen in der Regel Verzerrungen am Gewindepro- fil entstehen, sind in der Regel werkzeugspezifische Korrekturen erforderlich, die Sie aus dem Werkzeugkatalog entnehmen oder bei Ihrem Werkzeughersteller erfragen können.
  • Seite 261 Vorschub bezogen auf die Mittelpunktsbahn anzeigt, stimmt der angezeigte Wert nicht mit dem pro- grammierten Wert überein. Der Umlaufsinn des Gewinde ändert sich, wenn Sie einen Gewindefräszyklus in Verbindung mit Zyklus 8 SPIEGELN in nur einer Achse abarbeiten. HEIDENHAIN iTNC 530...
  • Seite 262 GEWINDEFRAESEN (Zyklus G262) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche 2 Das Werkzeug fährt mit dem programmierten Vorschub Vorposi- tionieren auf die Startebene, die sich aus dem Vorzeichen der Gewindesteigung, der Fräsart und der Anzahl der Gänge zum Nachsetzten ergibt 3 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe-...
  • Seite 263 ;NACHSETZEN Werkzeug und Werkstück (Spannmittel) erfolgen kann Q253=750 ;VORSCHUB VORPOS. U U U U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Q351=+1 ;FRAESART Werkzeugs beim Fräsen in mm/min Q200=2 ;SICHERHEITS-ABST. Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q207=500 ;VORSCHUB FRAESEN HEIDENHAIN iTNC 530...
  • Seite 264 SENKGEWINDEFRAESEN (Zyklus G263) 1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang auf den eingegebenen Sicherheits-Abstand über der Werkstück- Oberfläche Senken 2 Das Werkzeug fährt im Vorschub Vorpositionieren auf Senktiefe minus Sicherheitsabstand und anschließend im Vorschub Senken auf die Senktiefe 3 Falls ein Sicherheits-Abstand Seite eingeben wurde, positioniert die TNC das Werkzeug gleich im Vorschub Vorpositionieren auf die Senktiefe...
  • Seite 265 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 266 U U U U Soll-Durchmesser Q335: Gewindenenndurchmesser U U U U Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde U U U U Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund U U U U Senktiefe Q356: (inkremental): Abstand zwischen Werkstück-Oberfläche und Werkzeugspitze...
  • Seite 267 7 Die TNC positioniert das Werkzeug unkorrigiert aus der Mitte über einen Halbkreis auf den Versatz Stirnseitig und führt eine Kreisbe- wegung im Vorschub Senken aus 8 Anschließend fährt die TNC das Werkzeug wieder auf einem Halb- kreis in die Bohrungsmitte HEIDENHAIN iTNC 530...
  • Seite 268 Gewindefräsen 9 Die TNC fährt das Werkzeug mit dem programmierten Vorschub Vorpositionieren auf die Startebene für das Gewinde, die sich aus dem Vorzeichen der Gewindesteigung und der Fräsart ergibt 10 Anschließend fährt das Werkzeug tangential in einer Helix-Bewe- gung an den Gewindenenndurchmesser und fräst mit einer 360°- Schraubenliniebewegung das Gewinde 11 Danach fährt das Werkzeug tangential von der Kontur zurück zum Startpunkt in der Bearbeitungsebene...
  • Seite 269 U U U U Tiefe Stirnseitig Q358 (inkremental): Abstand zwi- schen Werkstück-Oberfläche und Werkzeugspitze beim stirnseitigen Senkvorgang U U U U Versatz Senken Stirnseite Q359 (inkremental): Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt HEIDENHAIN iTNC 530...
  • Seite 270 Beispiel: NC-Sätze U U U U Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Werkstück-Oberflä- N250 G264 BOHRGEWINDEFRAESEN Q335=10 ;SOLL-DURCHMESSER U U U U Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche Q239=+1.5 ;STEIGUNG U U U U 2. Sicherheits-Abstand Q204 (inkremental): Koordi- Q201=-16 ;GEWINDETIEFE nate Spindelachse, in der keine Kollision zwischen...
  • Seite 271 Falls Sie einen der Tiefenparameter mit 0 belegen, führt die TNC diesen Arbeitsschritt nicht aus. Die Fräsart (Gegen-/Gleichlauf) ist durch das Gewinde (Rechts-/Linksgewinde) und die Drehrichtung des Werk- zeugs bestimmt, da nur die Arbeitsrichtung von der Werk- stückoberfläche ins Teil hinein möglich ist. HEIDENHAIN iTNC 530...
  • Seite 272 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! 8 Programmieren: Zyklen...
  • Seite 273 Abstand um den die TNC die Werkzeugmitte aus der Bohrungsmitte versetzt U U U U Senkvorgang Q360: Ausführung der Fase 0 = vor der Gewindebearbeitung 1 = nach der Gewindebearbeitung U U U U Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeugspitze und Werkstück-Oberflä- HEIDENHAIN iTNC 530...

  • Seite 274: Aussengewinde-Fraesen (Zyklus G267)

    Beispiel: NC-Sätze U U U U Koord. Werkstück-Oberfläche Q203 (absolut): Koordi- nate Werkstück-Oberfläche N250 G265 HELIX-BOHRGEWINDEFR. U U U U 2. Sicherheits-Abstand Q204 (inkremental): Koordi- Q335=10 ;SOLL-DURCHMESSER nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen Q239=+1.5 ;STEIGUNG kann Q201=-16...
  • Seite 275 (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! HEIDENHAIN iTNC 530...
  • Seite 276 U U U U Soll-Durchmesser Q335: Gewindenenndurchmesser U U U U Gewindesteigung Q239: Steigung des Gewindes. Das Vorzeichen legt Rechts- oder Linksgewinde fest: += Rechtsgewinde – = Linksgewinde U U U U Gewindetiefe Q201 (inkremental): Abstand zwischen Werkstück-Oberfläche und Gewindegrund U U U U Nachsetzen Q355: Anzahl der Gewindegänge um die das Werkzeug versetzt wird, siehe Bild rechts unten...
  • Seite 277 U U U U Vorschub Senken Q254: Verfahrgeschwindigkeit des Q204=50 ;2. SICHERHEITS-ABST. Werkzeugs beim Senken in mm/min Q254=150 ;VORSCHUB SENKEN U U U U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Q207=500 ;VORSCHUB FRAESEN Werkzeugs beim Fräsen in mm/min HEIDENHAIN iTNC 530...

  • Seite 278: Beispiel: Bohrzyklen

    Beispiel: Bohrzyklen %C200 G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+3 * Werkzeug-Definition N40 T1 G17 S4500 * Werkzeug-Aufruf N50 G00 G40 G90 Z+250 * Werkzeug freifahren N60 G200 BOHREN Zyklus-Definition Q200=2...
  • Seite 279 Spindelachse freifahren N110 X+90 * Bohrung 3 anfahren N120 Z-8 M99 * Vorpositionieren in der Spindelachse, Zyklus-Aufruf N130 Y+10 M99 * Bohrung 4 anfahren, Zyklus-Aufruf N140 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende N999999 %C200 G71 * Zyklus-Aufruf HEIDENHAIN iTNC 530...
  • Seite 280 Beispiel: Bohrzyklen Programm-Ablauf Bohrzyklus programmieren im Hauptprogramm Bearbeitung programmieren im Unterpro- gramm, siehe „Unterprogramme”, Seite 407 %C18 G71 * N10 G30 G17 X+0 Y+0 Z-20 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+6 * Werkzeug-Definition Werkzeug-Aufruf N40 T1 G17 S4500 *...

  • Seite 281: Beispiel: Bohrzyklen In Verbindung Mit Punkte-Tabelle

    N90 G200 BOHREN Zyklus-Definition Zentrieren Q200=2 ;SICHERHEITS-ABST. Q201=-2 ;TIEFE Q206=150 ;F TIEFENZUST. Q202=2 ;ZUSTELL-TIEFE Q210=0 ;F.-ZEIT OBEN Q203=+0 ;KOOR. OBERFL. Zwingend 0 eingeben, wirkt aus Punkte-Tabelle Q204=0 ;2. S.-ABSTAND Zwingend 0 eingeben, wirkt aus Punkte-Tabelle Q211=0.2 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
  • Seite 282 N100 G79 “PAT“ F5000 M3 * Zyklus-Aufruf in Verbindung mit Punkte-Tabelle TAB1.PNT, Vorschub zwischen den Punkten: 5000 mm/min N110 G00 G40 Z+100 M6 * Werkzeug freifahren, Werkzeug-Wechsel N120 T2 G17 S5000 * Werkzeug-Aufruf Bohrer N130 G01 G40 Z+10 F5000 * Werkzeug auf sichere Höhe fahren (F mit Wert programmieren) N140 G200 BOHREN Zyklus-Definition Bohren...

  • Seite 283: Übersicht

    Schrupp-Zyklus ohne automatische Vorpositionierung G77: Im Uhrzeigersinn G78: Im Gegen-Uhrzeigersinn G214 KREISTASCHE SCHLICHTEN Schlicht-Zyklus mit automatischer Vorpositionierung, 2. Sicherheits-Abstand G215 KREISZAPFEN SCHLICHTEN Schlicht-Zyklus mit automatischer Vorpositionierung, 2. Sicherheits-Abstand G74 NUTENFRAESEN Schrupp-/Schlicht-Zyklus ohne automatische Vorposi- tionierung, senkrechte Tiefen-Zustellung HEIDENHAIN iTNC 530...
  • Seite 284 Zyklus Softkey G210 NUT PENDELND Schrupp-/Schlicht-Zyklus mit automatischer Vorposi- tionierung, pendelnder Eintauchbewegung G211 RUNDE NUT Schrupp-/Schlicht-Zyklus mit automatischerVorpositio- nierung, pendelnder Eintauchbewegung 8 Programmieren: Zyklen...
  • Seite 285 Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie- ren, dann führt die TNC den Zyklus nicht aus. Die TNC positioniert das Werkzeug am Zyklusende wieder zurück auf die Startposition. HEIDENHAIN iTNC 530...
  • Seite 286 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! 8 Programmieren: Zyklen...
  • Seite 287 4: Werkzeugposition = Linke obere Ecke U U U U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min U U U U Fräsart Q351: Art der Fräsbearbeitung bei M03: +1 = Gleichlauffräsen –1 = Gegenlauffräsn HEIDENHAIN iTNC 530...
  • Seite 288 U U U U Tiefe Q201 (inkremental): Abstand Werkstück-Ober- fläche – Taschengrund U U U U Zustell-Tiefe Q202 (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird; Wert größer 0 eingeben U U U U Schlichtaufmaß Tiefe Q369 (inkremental): Schlicht- Aufmaß...
  • Seite 289 ;TASCHENLAGE Q207=500 ;VORSCHUB FRAESEN Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q370=1 ;BAHN-UEBERLAPPUNG Q366=1 ;EINTAUCHEN N90 G79:G01 X+50 Y+50 F10000 M3 HEIDENHAIN iTNC 530...
  • Seite 290 KREISTASCHE (Zyklus G252) Mit dem Kreistaschen-Zyklus G252 können Sie eine Kreistasche voll- ständig bearbeiten. In Abhängigkeit der Zyklus-Parameter stehen fol- gende Bearbeitungsalternativen zur Verfügung: Komplettbearbeitung: Schruppen, Schlichten Tiefe, Schlichten Seite Nur Schruppen Nur Schlichten Tiefe und Schlichten Seite Nur Schlichten Tiefe Nur Schlichten Seite Schruppen 1 Das Werkzeug sticht in der Taschenmitte in das Werkstück ein und...
  • Seite 291 Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ U U U U Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung HEIDENHAIN iTNC 530...
  • Seite 292 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeug-Stirnfläche und Werkstück- Oberfläche U U U U Koordinate Werkstück-Oberfläche Q203 (absolut): Absolute Koordinate der Werkstück-Oberfläche U U U U 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann U U U U...
  • Seite 293 Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie- ren, dann führt die TNC den Zyklus nicht aus. Die TNC positioniert das Werkzeug am Zyklusende wieder zurück auf die Startposition. HEIDENHAIN iTNC 530...
  • Seite 294 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! U U U U...
  • Seite 295 Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ U U U U Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung HEIDENHAIN iTNC 530...
  • Seite 296 U U U U Sicherheits-Abstand Q200 (inkremental): Abstand zwischen Werkzeug-Stirnfläche und Werkstück- Oberfläche U U U U Koordinate Werkstück-Oberfläche Q203 (absolut): Absolute Koordinate der Werkstück-Oberfläche U U U U 2. Sicherheits-Abstand Q204 (inkremental): Koordi- nate Spindelachse, in der keine Kollision zwischen Werkzeug und Werkstück (Spannmittel) erfolgen kann U U U U...
  • Seite 297 Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie- ren, dann führt die TNC den Zyklus nicht aus. Die TNC positioniert das Werkzeug am Zyklusende wieder zurück auf die Startposition. HEIDENHAIN iTNC 530...
  • Seite 298 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! 8 Programmieren: Zyklen...
  • Seite 299 Nebenachse der Bearbeitungsebene. Nur wirk- sam, wenn Q367 = 0 U U U U Startwinkel Q376 (absolut): Polarwinkel des Start- punkts eingeben U U U U Öffnungs-Winkel der Nut Q248 (inkremental): Öff- nungs-Winkel der Nut eingeben HEIDENHAIN iTNC 530...
  • Seite 300 U U U U Winkelschritt Q378 (inkremental): Winkel, um den die gesamte Nut gedreht wird. Das Drehzentrum liegt in der Teilkreis-Mitte U U U U Anzahl Bearbeitungen Q377: Anzahl der Bearbeitun- gen auf dem Teilkreis U U U U Vorschub Fräsen Q207: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min U U U U Fräsart Q351: Art der Fräsbearbeitung bei M03:...
  • Seite 301 Q377=1 ;ANZAHL BEARBEITUNGEN Q207=500 ;VORSCHUB FRAESEN Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q366=1 ;EINTAUCHEN G90 G79:G01 X+50 Y+50 F10000 M3 HEIDENHAIN iTNC 530...
  • Seite 302 TASCHENFRAESEN (Zyklus G75, G76) 1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das Werkstück ein und fährt auf die erste Zustell-Tiefe 2 Anschließend fährt das Werkzeug zunächst in die positive Rich- tung der längeren Seite – bei quadratischen Taschen in die positive Y-Richtung –...
  • Seite 303 U U U U Rundungs-Radius: Radius für die Taschenecken. Für Radius = 0 ist der Rundungs-Radius gleich dem Werkzeug-Radius Berechnungen: Seitliche Zustellung k = K x R Überlappungs-Faktor, in Maschinen-Parameter 7430 festgelegt Radius des Fräsers HEIDENHAIN iTNC 530...
  • Seite 304 TASCHE SCHLICHTEN (Zyklus G212) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Taschenmittte 2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
  • Seite 305 Eckenradius Q220: Radius der Taschenecke. Wenn nicht eingegeben, setzt die TNC den Eckenradius gleich dem Werkzeug-Radius U U U U Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur Berechnung der Vorposition in der Hauptachse der Bearbeitungsebene, bezogen auf die Länge der Tasche HEIDENHAIN iTNC 530...
  • Seite 306 ZAPFEN SCHLICHTEN (Zyklus G213) 1 Die TNC fährt das Werkzeug in der Spindelachse auf den Sicher- heits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits- Abstand und anschließend in die Zapfenmitte 2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
  • Seite 307 Nebenachse der Bearbeitungsebene U U U U Eckenradius Q220: Radius der Zapfenecke U U U U Aufmaß 1. Achse Q221 (inkremental): Aufmaß zur Berechnung der Vorposition in der Hauptachse der Bearbeitungsebene, bezogen auf die Länge des Zap- fens HEIDENHAIN iTNC 530...

  • Seite 308: Kreistasche (Zyklus G77, G78)

    KREISTASCHE (Zyklus G77, G78) 1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das Werkstück ein und fährt auf die erste Zustell-Tiefe 2 Anschließend beschreibt das Werkzeug mit dem Vorschub F die im Bild rechts gezeigte spiralförmige Bahn; zur seitlichen Zustel- lung k, siehe „TASCHENFRAESEN (Zyklus G75, G76)”, Seite 302 3 Dieser Vorgang wiederholt sich, bis die Tiefe erreicht ist 4 Am Ende fährt die TNC das Werkzeug auf die Startposition zurück...
  • Seite 309 Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene Beispiel: NC-Sätze N26 G77 P01 2 P02 -20 P035 P04 100 P05 40 P06 250 * N48 G78 P01 2 P02 -20 P03 5 P04 100 P05 40 P06 250 * HEIDENHAIN iTNC 530...
  • Seite 310 KREISTASCHE SCHLICHTEN (Zyklus G214) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Taschenmittte 2 Von der Taschenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
  • Seite 311 Rohteil-Durchmesser Q222: Durchmesser der vorbe- arbeiteten Tasche zur Berechnung der Vorposition; Rohteil-Durchmesser kleiner als Fertigteil-Durchmes- ser eingeben U U U U Fertigteil-Durchmesser Q223: Durchmesser der fer- tig bearbeiteten Tasche; Fertigteil-Durchmesser grö- ßer als Rohteil-Durchmesser und größer als Werk- zeug-Durchmesser eingeben HEIDENHAIN iTNC 530...
  • Seite 312 KREISZAPFEN SCHLICHTEN (Zyklus G215) 1 Die TNC fährt das Werkzeug automatisch in der Spindelachse auf den Sicherheits-Abstand, oder – falls eingegeben – auf den 2. Sicherheits-Abstand und anschließend in die Zapfenmitte 2 Von der Zapfenmitte aus fährt das Werkzeug in der Bearbeitungs- ebene auf den Startpunkt der Bearbeitung.
  • Seite 313 U U U U Rohteil-Durchmesser Q222: Durchmesser des vorbe- arbeiteten Zapfens zur Berechnung der Vorposition; Rohteil-Durchmesser größer als Fertigteil-Durchmes- ser eingeben U U U U Fertigteil-Durchmesser Q223: Durchmesser des fer- tig bearbeiteten Zapfens; Fertigteil-Durchmesser klei- ner als Rohteil-Durchmesser eingeben HEIDENHAIN iTNC 530...

  • Seite 314: Nutenfraesen (Zyklus G74)

    NUTENFRAESEN (Zyklus G74) Schruppen 1 Die TNC versetzt das Werkzeug um das Schlicht-Aufmaß (halbe Differenz zwischen Nutbreite und Werkzeug-Durchmesser) nach innen. Von dort aus sticht das Werkzeug in das Werkstück ein und fräst in Längsrichtung der Nut 2 Am Ende der Nut erfolgt eine Tiefenzustellung und das Werkzeug fräst in Gegenrichtung.
  • Seite 315 U U U U 2. Seiten-Länge 5: Breite der Nut U U U U Vorschub F: Verfahrgeschwindigkeit des Werkzeugs in der Bearbeitungsebene Beispiel: NC-Satz N44 G74 P01 2 P02 -20 P04 100 P05 X+80 P06 Y+12 P07 275 * HEIDENHAIN iTNC 530...

  • Seite 316: Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus G210)

    NUT (Langloch) mit pendelndem Eintauchen (Zyklus G210) Schruppen 1 Die TNC positioniert das Werkzeug im Eilgang in der Spindelachse auf den 2. Sicherheits-Abstand und anschließend ins Zentrum des linken Kreises; von dort aus positioniert die TNC das Werkzeug auf den Sicherheits-Abstand über der Werkstück-Oberfläche 2 Das Werkzeug fährt mit dem Vorschub Fräsen auf die Werkstück- Oberfläche;...
  • Seite 317 Bearbeitungsebene): Längere Seite der Nut ein- geben U U U U 2. Seiten-Länge Q219 (Wert parallel zur Nebenachse der Bearbeitungsebene): Breite der Nut eingeben; wenn Nutbreite gleich Werkzeug-Durchmesser ein- gegeben, dann schruppt die TNC nur (Langloch frä- sen) HEIDENHAIN iTNC 530...
  • Seite 318 U U U U Drehwinkel Q224 (absolut): Winkel, um den die gesamte Nut gedreht wird; das Drehzentrum liegt im Zentrum der Nut U U U U Zustellung Schlichten Q338 (inkremental): Maß, um welches das Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin-...

  • Seite 319: Runde Nut (Langloch) Mit Pendelndem Eintauchen (Zyklus G211)

    TNC den Zyklus nicht aus. Fräserdurchmesser nicht größer als die Nutbreite und nicht kleiner als ein Drittel der Nutbreite wählen. Q248 Q219 Fräserdurchmesser kleiner als die halbe Nutlänge wählen. Q245 Sonst kann die TNC nicht pendelnd eintauchen. Q217 Q216 HEIDENHAIN iTNC 530...
  • Seite 320 Mit Maschinen-Parameter 7441 Bit 2 stellen Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe eine Fehlermel- dung ausgeben soll (Bit 2=1) oder nicht (Bit 2=0). Achtung Kollisionsgefahr! Beachten Sie, dass die TNC bei positiv eingegebener Tiefe die Berechnung der Vorposition umkehrt. Das Werk- zeug fährt also in der Werkzeug-Achse mit Eilgang auf Sicherheits-Abstand unter die Werkstück-Oberfläche! Beispiel: NC-Sätze...
  • Seite 321 Werkzeug in der Spindelachse beim Schlichten zugestellt wird. Q338=0: Schlichten in einer Zustellung U U U U Vorschub Tiefenzustellung Q206: Verfahrgeschwin- digkeit des Werkzeugs beim Fahren auf Tiefe in mm/ min. Nur wirksam beim Schlichten, wenn Zustellung Schlichten eingeben ist HEIDENHAIN iTNC 530...

  • Seite 322: Beispiel: Tasche, Zapfen Und Nuten Fräsen

    Beispiel: Tasche, Zapfen und Nuten fräsen 90° 45° %C210 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+6 * Werkzeug-Definition Schruppen/Schlichten N40 G99 T2 L+0 R+3 * Werkzeug-Definition Nutenfräser N50 T1 G17 S3500 * Werkzeug-Aufruf Schruppen/Schlichten...
  • Seite 323 Keine Vorpositionierung in X/Y erforderlich Q216=+50 ;MITTE 1. ACHSE Q217=+50 ;MITTE 2. ACHSE Q376=+45 ;STARTWINKEL Q248=90 ;OEFFNUNGSWINKEL Q378=180 ;WINKELSCHRITT Startpunkt 2. Nut Q377=2 ;ANZAHL BEARBEITUNGEN Q207=500 ;VORSCHUB FRAESEN Q351=+1 ;FRAESART Q201=-20 ;TIEFE Q202=5 ;ZUSTELL-TIEFE Q369=0.1 ;AUFMASS TIEFE HEIDENHAIN iTNC 530...
  • Seite 324 Q206=150 ;VORSCHUB TIEFENZ. Q338=5 ;ZUST. SCHLICHTEN Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q366=1 ;EINTAUCHEN N150 G79:G01 X+50 Y+50 F10000 M03 * Zyklus-Aufruf Nuten N160 G00 Z+250 M02 * Werkzeug freifahren, Programm-Ende N999999 %C210 G71 * 8 Programmieren: Zyklen...

  • Seite 325: Übersicht

    Zyklus G212 TASCHE SCHLICHTEN Zyklus G213 ZAPFEN SCHLICHTEN Zyklus G214 KREISTASCHE SCHLICHTEN Zyklus G215 KREISZAPFEN SCHLICHTEN Zyklus G251 RECHTECKTASCHE Zyklus G252 KREISTASCHE Zyklus G253 NUTENFRAESEN Zyklus G254 RUNDE NUT (nicht mit Zyklus 220 kombinierbar) Zyklus G262 GEWINDEFRAESEN HEIDENHAIN iTNC 530...
  • Seite 326 Zyklus G263 SENKGEWINDEFRAESEN Zyklus G264 BOHRGEWINDEFRAESEN Zyklus G265 HELIX-BOHRGEWINDEFRAESEN Zyklus G267 AUSSEN-GEWINDEFRAESEN 8 Programmieren: Zyklen...

  • Seite 327: Punktemuster Auf Kreis (Zyklus G220)

    Vollkreise); Endwinkel ungleich Startwinkel eingeben; wenn Endwinkel größer als Startwinkel Q247=+0 ;WINKELSCHRITT eingegeben, dann Bearbeitung im Gegen-Uhrzeiger- Q241=8 ;ANZAHL BEARBEITUNGEN sinn, sonst Bearbeitung im Uhrzeigersinn Q200=2 ;SICHERHEITS-ABST. Q203=+30 ;KOOR. OBERFLAECHE Q204=50 ;2. SICHERHEITS-ABST. Q203=1 ;FAHREN AUF S. HOEHE Q365=0 ;VERFAHRART HEIDENHAIN iTNC 530...
  • Seite 328 U U U U Winkelschritt Q247 (inkremental): Winkel zwischen zwei Bearbeitungen auf dem Teilkreis; wenn der Win- kelschritt gleich null ist, dann berechnet die TNC den Winkelschritt aus Startwinkel, Endwinkel und Anzahl Bearbeitungen; wenn ein Winkelschritt eingegeben ist, dann berücksichtigt die TNC den Endwinkel nicht; das Vorzeichen des Winkelschritts legt die Bearbei- tungsrichtung fest (–...

  • Seite 329: Punktemuster Auf Linien (Zyklus G221)

    7 Dieser Vorgang (6) wiederholt sich, bis alle Bearbeitungen der zweiten Zeile ausgeführt sind 8 Anschließend fährt die TNC das Werkzeug auf den Startpunkt der nächsten Zeile 9 In einer Pendelbewegung werden alle weiteren Zeilen abgearbei- Q204 Q200 Q203 HEIDENHAIN iTNC 530...
  • Seite 330 Beispiel: NC-Sätze U U U U Startpunkt 1. Achse Q225 (absolut): Koordinate des Startpunktes in der Hauptachse der Bearbeitungs- N540 G221 MUSTER LINIEN ebene Q225=+15 ;STARTPUNKT 1. ACHSE U U U U Startpunkt 2. Achse Q226 (absolut): Koordinate des Startpunktes in der Nebenachse der Bearbeitungs- Q226=+15 ;STARTPUNKT 2.

  • Seite 331: Beispiel: Lochkreise

    N40 T1 G17 S3500 * Werkzeug-Aufruf N50 G00 G40 G90 Z+250 M03 * Werkzeug freifahren N60 G200 BOHREN Zyklus-Definition Bohren Q200=2 ;SICHERHEITS-ABST. Q201=-15 ;TIEFE Q206=250 ;F TIEFENZUST. Q202=4 ;ZUSTELL-TIEFE Q210=0 ;V.-ZEIT Q203=+0 ;KOOR. OBERFL. Q204=0 ;2. S.-ABSTAND Q211=0.25 ;VERWEILZEIT UNTEN HEIDENHAIN iTNC 530...
  • Seite 332 N70 G220 MUSTER KREIS Zyklus-Definition Lochkreis 1, CYCL 200 wird automatisch gerufen, Q216=+30 ;MITTE 1. ACHSE Q200, Q203 und Q204 wirken aus Zyklus 220 Q217=+70 ;MITTE 2. ACHSE Q244=50 ;TEILKREIS-DURCH. Q245=+0 ;STARTWINKEL Q246=+360 ;ENDWINKEL Q247=+0 ;WINKELSCHRITT Q241=10 ;ANZAHL Q200=2 ;SICHERHEITS-ABST. Q203=+0 ;KOOR.
  • Seite 333 Kammern nacheinander ohne Abhebebewegun- gen bearbeitet werden Die TNC berücksichtigt ein eingegebenes Aufmaß (Zyklus G57) in der Bearbeitungsebene Mit MP7420 legen Sie fest, wohin die TNC das Werkzeug am Ende der Zyklen 21 bis 24 positioniert. HEIDENHAIN iTNC 530...

  • Seite 334: Übersicht Sl-Zyklen Gruppe I

    Übersicht SL-Zyklen Gruppe I Zyklus Softkey G37 KONTUR (zwingend erforderlich) G56 VORBOHREN (wahlweise verwendbar) G57 AUSRAEUMEN (zwingend erforderlich) G58/G59 KONTURFRAESEN (wahlweise verwendbar) G58: Im Uhrzeigersinn G59: Im Gegen-Uhrzeigersinn 8 Programmieren: Zyklen...
  • Seite 335 Kontur überlagert werden sollen. Jede Nummer mit der Taste ENT bestätigen und die Eingaben mit der Taste END abschließen. Überlagerte Konturen: (siehe „Überlagerte Konturen” auf Seite 341) Beispiel: NC-Sätze N54 G37 P01 1 P02 5 P03 7 HEIDENHAIN iTNC 530...

  • Seite 336: Vorbohren (Zyklus G56)

    VORBOHREN (Zyklus G56) Beachten Sie vor dem Programmieren Positionier-Satz auf den Startpunkt in der Spindelachse (Sicherheits-Abstand über Werkstück-Oberfläche) pro- grammieren. Zyklus-Ablauf Wie Zyklus G83 Tiefbohren, siehe „Zyklen zum Bohren, Gewindeboh- ren und Gewindefräsen”, Seite 232. Einsatz Zyklus G56 VORBOHREN berücksichtigt für die Einstichpunkte das Schlicht-Aufmaß.

  • Seite 337: Ausraeumen (Zyklus G57)

    Kontur bearbeitet (siehe „Allgemeine Anwenderpara- meter” auf Seite 510). Positionier-Satz auf den Startpunkt in der Spindelachse (Sicherheits-Abstand über Werkstück-Oberfläche) pro- grammieren. Ggf. Fräser mit einem über Mitte schneidenden Stirnzahn verwenden (DIN 844), oder Vorbohren mit Zyklus 21. HEIDENHAIN iTNC 530...
  • Seite 338 U U U U Sicherheits-Abstand (inkremental): Abstand Werk- zeugspitze (Startposition) – Werkstück-Oberfläche U U U U Frästiefe (inkremental): Abstand Werkstück-Ober- fläche – Taschengrund U U U U Zustell-Tiefe (inkremental): Maß, um welches das Werkzeug jeweils zugestellt wird. Die Frästiefe muss kein Vielfaches der Zustell-Tiefe sein.
  • Seite 339 Kreisbahn an das Werkstück (z.B.: Spindelachse Z: Kreisbahn in Ebene Z/X) Die TNC bearbeitet die Kontur durchgehend im Gleichlauf bzw. im Gegenlauf Mit MP7420 legen Sie fest, wohin die TNC das Werkzeug am Ende der Zyklen G121 bis 124 positioniert. HEIDENHAIN iTNC 530...

  • Seite 340: Übersicht Sl-Zyklen

    Die Maßangaben für die Bearbeitung, wie Frästiefe, Aufmaße und Sicherheits-Abstand geben Sie zentral im Zyklus G120 als KONTUR- DATEN ein. Übersicht SL-Zyklen Zyklus Softkey G37 KONTUR (zwingend erforderlich) G120 KONTUR-DATEN (zwingend erforderlich) G121 VORBOHREN (wahlweise verwendbar) G122 RAEUMEN (zwingend erforderlich) G123 SCHLICHTEN TIEFE (wahlweise verwendbar) G124 SCHLICHTEN SEITE (wahlweise verwendbar) Erweiterte Zyklen:...

  • Seite 341: Überlagerte Konturen

    Damit können Sie die Fläche einer Tasche durch eine überlagerte Tasche vergrößern oder eine Insel verkleinern. Unterprogramme: Überlagerte Taschen Die nachfolgenden Programmierbeispiele sind Kontur- Unterprogramme, die in einem Hauptprogramm von Zyklus G37 KONTUR aufgerufen werden. Die Taschen A und B überlagern sich. HEIDENHAIN iTNC 530...
  • Seite 342 Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht pro- grammiert werden. Die Taschen sind als Vollkreise programmiert. Unterprogramm 1: Tasche A N510 G98 L1 * N520 G01 G42 X+10 Y+50 * N530 I+35 J+50 * N540 G02 X+10 Y+50 * N550 G98 L0 * Unterprogramm 2: Tasche B N560 G98 L2 *...
  • Seite 343 N530 I+35 J+50 * N540 G02 X+60 Y+50 * N550 G98 L0 * Fläche B: N560 G98 L2 * N570 G01 G42 X+90 Y+50 * N580 I+65 J+50 * N590 G02 X+90 Y+50 * N600 G98 L0 * HEIDENHAIN iTNC 530...

  • Seite 344: Kontur-Daten (Zyklus G120)

    KONTUR-DATEN (Zyklus G120) In Zyklus G120 geben Sie Bearbeitungs-Informationen für die Unterpro- gramme mit den Teilkonturen an. Beachten Sie vor dem Programmieren Zyklus G120 ist DEF-Aktiv, das heißt Zyklus G120 ist ab sei- ner Definition im Bearbeitungs-Programm aktiv. Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest.

  • Seite 345: Vorbohren (Zyklus G121)

    Werkzeug jeweils zugestellt wird (Vorzeichen bei Beispiel: NC-Sätze negativer Arbeitsrichtung „–“) N58 G121 VORBOHREN U U U U Vorschub Tiefenzustellung Q11: Bohrvorschub in mm/min Q10=+5 ;ZUSTELL-TIEFE U U U U Ausräum-Werkzeug Nummer Q13: Werkzeug-Nummer Q11=100 ;VORSCHUB TIEFENZ. des Ausräum-Werkzeugs Q13=1 ;AUSRAEUM-WERKZEUG HEIDENHAIN iTNC 530...
  • Seite 346 RAEUMEN (Zyklus G122) 1 Die TNC positioniert das Werkzeug über den Einstichpunkt; dabei wird das Schlichtaufmaß Seite berücksichtigt 2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem Fräsvor- schub Q12 die Kontur von innen nach außen 3 Dabei werden die Inselkonturen (hier: C/D) mit einer Annäherung an die Taschenkontur (hier: A/B) freigefräst 4 Anschließend fährt die TNC die Taschenkontur fertig und das Werkzeug auf die Sichere Höhe zurück...

  • Seite 347: Schlichten Tiefe (Zyklus G123)

    Fläche. Anschließend wird das beim Ausräumen ver- bliebene Schlichtaufmaß abgefräst. U U U U Vorschub Tiefenzustellung Q11: Verfahrgeschwin- digkeit des Werkzeugs beim Einstechen U U U U Vorschub Ausräumen Q12: Fräsvorschub Beispiel: NC-Satz N60 G123 SCHLICHTEN TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=350 ;VORSCHUB RAEUMEN HEIDENHAIN iTNC 530...

  • Seite 348: Schlichten Seite (Zyklus G124)

    SCHLICHTEN SEITE (Zyklus G124) Die TNC fährt das Werkzeug auf einer Kreisbahn tangential an die Teil- konturen. Jede Teilkontur wird separat geschlichtet. Beachten Sie vor dem Programmieren Die Summe aus Schlichtaufmaß Seite (Q14) und Schlicht- werkzeug-Radius muss kleiner sein als die Summe aus Schlichtaufmaß...

  • Seite 349: Kontur-Zug (Zyklus G125)

    Direkt nach Zyklus G125 keine Kettenmaße programmie- ren, da sich Kettenmaße auf die Position des Werkzeugs am Zyklus-Ende beziehen In allen Hauptachsen eine definierte (absolute) Position anfahren, da die Position des Werkzeugs am Zyklu- sende nicht mit der Position am Zyklusanfang überein- stimmt. HEIDENHAIN iTNC 530...
  • Seite 350 Beispiel: NC-Satz U U U U Frästiefe Q1 (inkremental): Abstand zwischen Werk- stück-Oberfläche und Konturgrund N62 G125 KONTUR-ZUG U U U U Schlichtaufmaß Seite Q3 (inkremental): Schlichtauf- Q1=-20 ;FRAESTIEFE maß in der Bearbeitungsebene Q3=+0 ;AUFMASS SEITE U U U U Koord.
  • Seite 351 3 Am Konturende fährt die TNC das Werkzeug auf Sicherheitsab- stand und zurück zum Einstichpunkt 4 Die Schritte 1 bis 3 wiederholen sich, bis die programmierte Frästiefe Q1 erreicht ist 5 Anschließend fährt das Werkzeug auf Sicherheitsabstand HEIDENHAIN iTNC 530...
  • Seite 352 Beachten Sie vor dem Programmieren Der Speicher für einen SL-Zyklus ist begrenzt. Sie können in einem SL-Zyklus z.B. maximal 1024 Geraden-Sätze pro- grammieren. Das Vorzeichen des Zyklusparameters Tiefe legt die Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie- ren, dann führt die TNC den Zyklus nicht aus. Fräser mit einem über Mitte schneidenden Stirnzahn ver- wenden (DIN 844).
  • Seite 353 Diesen Zyklus können Sie auch bei geschwenkter Bearbei- tungsebene ausführen. Die TNC überprüft, ob die korrigierte und unkorrigierte Bahn des Werkzeugs innerhalb des Anzeige-Bereichs der Drehachse liegt (im Maschinen-Parameter 810.x definiert ist). Bei Fehlermeldung „Kontur-Programmierfehler“ ggf. MP 810.x = 0 setzen. HEIDENHAIN iTNC 530...
  • Seite 354 Beispiel: NC-Satz U U U U Frästiefe Q1 (inkremental): Abstand zwischen Zylin- der-Mantel und Konturgrund N63 G128 ZYLINDER-MANTEL U U U U Schlichtaufmaß Seite Q3 (inkremental): Schlichtauf- Q1=-8 ;FRAESTIEFE maß in der Ebene der Mantel-Abwicklung; das Auf- maß wirkt in der Richtung der Radiuskorrektur Q3=+0 ;AUFMASS SEITE U U U U...

  • Seite 355: Beispiel: Überlagerte Konturen Vorbohren, Schruppen, Schlichten

    N70 G37 P01 1 P02 2 P03 3 P04 4 * Allgemeine Bearbeitungs-Parameter festlegen N80 G120 KONTUR-DATEN Q1=-20 ;FRAESTIEFE Q2=1 ;BAHN-UEBERLAPPUNG Q3=+0 ;AUFMASS SEITE Q4=+0 ;AUFMASS TIEFE Q5=+0 ;KOOR. OBERFLAECHE Q6=2 ;SICHERHEITS-ABST. Q7=+100 ;SICHERE HOEHE Q8=0.1 ;RUNDUNGSRADIUS Q9=-1 ;DREHSINN HEIDENHAIN iTNC 530...
  • Seite 356 N90 G121 VORBOHREN Zyklus-Definition Vorbohren Q10=5 ;ZUSTELL-TIEFE Q11=250 ;VORSCHUB TIEFENZ. Q13=0 ;AUSRAEUM WERKZEUG N100 G79 M3 * Zyklus-Aufruf Vorbohren N110 Z+250 M6 * Werkzeug-Wechsel N120 T2 G17 S3000 * Werkzeug-Aufruf Schruppen/Schlichten N130 G122 RAEUMEN Zyklus-Definition Vorräumen Q10=5 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=350 ;VORSCHUB RAEUMEN Q18=0...
  • Seite 357 N360 G98 L0 * Kontur-Unterprogramm 4: Insel Dreieckig rechts N370 G98 L4 * N380 G01 G41 X+65 Y+42 * N390 X+57 * N400 X+65 Y+58 * N410 X+73 Y+42 * N420 G98 L0 * N999999 %C21 G71 * HEIDENHAIN iTNC 530...

  • Seite 358: Beispiel: Kontur-Zug

    Beispiel: Kontur-Zug %C25 G71 * N10 G30 G17 X+0 Y+0 Z-40 * Rohteil-Definition N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+10 * Werkzeug-Definition N50 T1 G17 S2000 * Werkzeug-Aufruf N60 G00 G40 G90 Z+250 * Werkzeug freifahren N70 G37 P01 1 * Kontur-Unterprogramm festlegen Bearbeitungs-Parameter festlegen...
  • Seite 359 N120 G01 G41 X+0 Y+15 * N130 X+5 Y+20 * N140 G06 X+5 Y+75 * N150 G01 Y+95 * N160 G25 R7,5 * N170 X+50 * N180 G25 R7,5 * N190 X+100 Y+80 * N200 G98 L0 * N999999 %C25 G71 * HEIDENHAIN iTNC 530...

  • Seite 360: Beispiel: Zylinder-Mantel Mit Zyklus G127

    Beispiel: Zylinder-Mantel mit Zyklus G127 Hinweis: Zylinder mittig auf Rundtisch aufgespannt Bezugspunkt liegt in der Rundtisch-Mitte %C27 G71 * N10 G99 T1 L+0 R+3,5 * Werkzeug-Definition N20 T1 G18 S2000 * Werkzeug-Aufruf, Werkzeug-Achse Y N30 G00 G40 G90 Y+250 * Werkzeug freifahren N40 G37 P01 1 * Kontur-Unterprogramm festlegen...
  • Seite 361 N120 G25 R7,5 * N130 G91 Z+40 * N140 G90 G25 R7,5 * N150 G91 C-45,86 * N160 G90 G25 R7,5 * N170 Z+20 * N180 G25 R7,5 * N190 C+91,72 * N200 G98 L0 * N999999 %C27 G71 * HEIDENHAIN iTNC 530...

  • Seite 362: Beispiel: Zylinder-Mantel Mit Zyklus G128

    Beispiel: Zylinder-Mantel mit Zyklus G128 Hinweise: Zylinder mittig auf Rundtisch aufgespannt. Bezugspunkt liegt in der Rundtisch-Mitte Beschreibung der Mittelpunktsbahn im Kon- tur-Unterprogramm 52.5 %C28 G71 * N10 G99 T1 L+0 R+3,5 * Werkzeug-Definition N20 T1 G18 S2000 * Werkzeug-Aufruf, Werkzeug-Achse Y N30 G00 G40 G90 Y+250 * Werkzeug freifahren N40 G37 P01 1 *...
  • Seite 363 N100 G98 L1 * Kontur-Unterprogramm, Beschreibung der Mittelpunktsbahn N100 G01 G41 C+40 Z+0 * Angaben in der Drehachse in mm (Q17=1) N110 Z+35 * N120 C+60 Z+52,5 * N130 Z+70 * N140 G98 L0 * N999999 %C28 G71 * HEIDENHAIN iTNC 530...

  • Seite 364: Sl-Zyklen Mit Konturformel

    8.8 SL-Zyklen mit Konturformel Grundlagen Beispiel: Schema: Abarbeiten mit SL-Zyklen und Mit den SL-Zyklen und der Konturformel können Sie komplexe Kontu- Konturformel ren aus Teilkonturen (Taschen oder Inseln) zusammensetzen. Die ein- zelnen Teilkonturen (Geometriedaten) geben Sie als separate Pro- %KONTUR G71 gramme ein.

  • Seite 365: Programm Mit Konturdefinitionen Wählen

    Kontur-Beschreibung eingeben, mit Taste END bestätigen Mit den angegebenen Konturbezeichnern QC können Sie in der Konturformel die verschiedenen Konturen miteinan- der verrechnen Mit der Funktion DECLARE STRING definieren Sie einen Text. Diese Funktion wird vorest noch nicht ausgewertet. HEIDENHAIN iTNC 530...

  • Seite 366: Konturformel Eingeben

    Konturformel eingeben Über Softkeys können Sie verschiedene Konturen in einer mathemati- schen Formel miteinander verknüpfen: U U U U Q-Parameter-Funktion wählen: Taste Q drücken (im Feld für Zahlen- Eingabe, rechts). Die Softkey-Leiste zeigt die Q-Parameter-Funktio- U U U U Funktion zur Eingabe der Konturformel wählen: Softkey KONTUR FORMEL drücken.
  • Seite 367 In der Konturformel werden die Flächen A und B mit der Funktion “vereinigt mit“ verrechnet Konturdefinitions-Programm: N50 ... N60 ... N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“ N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“ N90 QC10 = QC1 | QC2 N100 ... N110 ... HEIDENHAIN iTNC 530...

  • Seite 368: Kontur Abarbeiten Mit Sl-Zyklen

    „Differenz“-Fläche Fläche A soll ohne den von B überdeckten Anteil bearbeitet werden: Die Flächen A und B müssen in seperaten Programmen ohne Radi- uskorrektur programmiert sein In der Konturformel wird die Fläche B mit der Funktion “geschnitten mit Komplement von“ von der Fläche A abgezogen Konturdefinitions-Programm: N50 ...

  • Seite 369: Beispiel: Überlagerte Konturen Mit Konturformel Schruppen Und Schlichten

    N60 G00 G40 G90 Z+250 * Werkzeug freifahren Konturdefinitions-Programm festlegen N70 %:CNT: “MODEL“ * Allgemeine Bearbeitungs-Parameter festlegen N80 G120 KONTUR-DATEN Q1=-20 ;FRAESTIEFE Q2=1 ;BAHN-UEBERLAPPUNG Q3=+0.5 ;AUFMASS SEITE Q4=+0.5 ;AUFMASS TIEFE Q5=+0 ;KOOR. OBERFLAECHE Q6=2 ;SICHERHEITS-ABST. Q7=+100 ;SICHERE HOEHE Q8=0.1 ;RUNDUNGSRADIUS Q9=-1 ;DREHSINN HEIDENHAIN iTNC 530...
  • Seite 370 N90 G122 RAEUMEN Zyklus-Definition Räumen Q10=5 ;ZUSTELL-TIEFE Q11=100 ;VORSCHUB TIEFENZ. Q12=350 ;VORSCHUB RAEUMEN Q18=0 ;VORRAEUM-WERKZEUG Q19=150 ;VORSCHUB PENDELN N100 G79 M3 * Zyklus-Aufruf Räumen N110 T2 G17 S5000 * Werkzeug-Aufruf Schlichtfräser N150 G123 SCHLICHTEN TIEFE Zyklus-Definition Schlichten Tiefe Q11=100 ;VORSCHUB TIEFENZ. Q12=200 ;VORSCHUB RAEUMEN N160 G79 *...
  • Seite 371 G01 X+73 * N99999999 %DREIECK G71 * Konturbeschreibungs-Programm: Quadrat links %QUADRAT G71 * N10 G01 X+27 Y+58 G40 * N20 G01 X+43 * N30 G01 Y+42 * N40 G01 X+27 * N50 G01 Y+58 * N99999999%QUADRAT G71 * HEIDENHAIN iTNC 530...

  • Seite 372: Zyklen Zum Abzeilen

    8.9 Zyklen zum Abzeilen Übersicht Die TNC stellt drei Zyklen zur Verfügung, mit denen Sie Flächen mit folgenden Eigenschaften bearbeiten können: Von einem CAD-/CAM-System erzeugt Eben rechteckig Eben schiefwinklig Beliebig geneigt In sich verwunden Zyklus Softkey G60 3D-DATEN ABARBEITEN Zum Abzeilen von 3D-Daten in mehreren Zustellungen G230 ABZEILEN Für ebene rechteckige Flächen G231 REGELFLAECHE...
  • Seite 373 P07 2 P08 +5 P09 100 P10 350 M13 * U U U U Vorschub Fräsen 4: Verfahrgeschwindigkeit des Werkzeugs beim Fräsen in mm/min U U U U Zusatz-Funktion M: Optionale Eingabe einer Zusatz- Funktion, z.B. M13 HEIDENHAIN iTNC 530...
  • Seite 374 ABZEILEN (Zyklus G230) 1 Die TNC positioniert das Werkzeug im Eilgang von der aktuellen Position aus in der Bearbeitungsebene auf den Startpunkt 1; die TNC versetzt das Werkzeug dabei um den Werkzeug-Radius nach links und nach oben 2 Anschließend fährt das Werkzeug mit Eilgang in der Spindelachse auf Sicherheits-Abstand und danach im Vorschub Tiefenzustellung auf die programmierte Startposition in der Spindelachse 3 Danach fährt das Werkzeug mit dem programmierten Vorschub...
  • Seite 375 Beispiel: NC-Satz N71 G230 ABZEILEN Q225=+10 ;STARTPUNKT 1. ACHSE Q226=+12 ;STARTPUNKT 2. ACHSE Q227=+2.5 ;STARTPUNKT 3. ACHSE Q218=150 ;1. SEITEN-LAENGE Q219=75 ;2. SEITEN-LAENGE Q240=25 ;ANZAHL SCHNITTE Q206=150 ;VORSCHUB TIEFENZ. Q207=500 ;VORSCHUB FRAESEN Q209=200 ;VORSCHUB QUER Q200=2 ;SICHERHEITS-ABST. HEIDENHAIN iTNC 530...
  • Seite 376 REGELFLAECHE (Zyklus G231) 1 Die TNC positioniert das Werkzeug von der aktuellen Position aus mit einer 3D-Geradenbewegung auf den Startpunkt 2 Anschließend fährt das Werkzeug mit dem programmierten Vor- schub Fräsen auf den Endpunkt 3 Dort fährt die TNC das Werkzeug im Eilgang um den Werkzeug- Durchmesser in positive Spindelachsenrichtung und danach wie- der zurück zum Startpunkt 4 Am Startpunkt...
  • Seite 377 U U U U 3. Punkt 2. Achse Q232 (absolut): Koordinate des Punktes in der Nebenachse der Bearbeitungsebene N = Q240 U U U U 3. Punkt 3. Achse Q233 (absolut): Koordinate des Punktes in der Spindelachse Q229 Q226 Q207 HEIDENHAIN iTNC 530...
  • Seite 378 Beispiel: NC-Sätze U U U U 4. Punkt 1. Achse Q234 (absolut): Koordinate des Punktes in der Hauptachse der Bearbeitungsebene N72 G231 REGELFLAECHE U U U U 4. Punkt 2. Achse Q235 (absolut): Koordinate des Q225=+0 ;STARTPUNKT 1. ACHSE Punktes in der Nebenachse der Bearbeitungsebene Q226=+5 ;STARTPUNKT 2.

  • Seite 379: Beispiel: Abzeilen

    Zyklus-Definition Abzeilen N60 G230 ABZEILEN Q225=+0 ;STARTPUNKT 1. ACHSE Q226=+0 ;STARTPUNKT 2. ACHSE Q227=+35 ;STARTPUNKT 3. ACHSE Q218=100 ;1. SEITEN-LAENGE Q219=100 ;2. SEITEN-LAENGE Q240=25 ;ANZAHL SCHNITTE Q206=250 ;VORSCHUB TIEFENZ. Q207=400 ;VORSCHUB FRAESEN Q209=150 ;VORSCHUB QUER Q200=2 ;SICHERHEITS-ABST. HEIDENHAIN iTNC 530...
  • Seite 380 N70 X-25 Y+0 M03 * Vorpositionieren in die Nähe des Startpunkts N80 G79 * Zyklus-Aufruf N90 G00 G40 Z+250 M02 * Werkzeug freifahren, Programm-Ende N999999 %C230 G71 * 8 Programmieren: Zyklen...

  • Seite 381: Zyklen Zur Koordinaten-Umrechnung

    Koordinaten-Umrechnung rücksetzen: Zyklus mit Werten für das Grundverhalten erneut definieren, z.B. Maßfaktor 1,0 Zusatzfunktionen M02, M30 oder den Satz N999999 %... ausführen (abhängig von Maschinen-Parameter 7300) Neues Programm wählen Zusatzfunktion M142 Modale Programminformationen löschen pro- grammieren HEIDENHAIN iTNC 530...

  • Seite 382: Nullpunkt-Verschiebung (Zyklus G54)

    NULLPUNKT-Verschiebung (Zyklus G54) Mit der NULLPUNKT-VERSCHIEBUNG können Sie Bearbeitungen an beliebigen Stellen des Werkstücks wiederholen. Wirkung Nach einer Zyklus-Definition NULLPUNKT-VERSCHIEBUNG beziehen sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die Verschie- bung in jeder Achse zeigt die TNC in der zusätzlichen Status-Anzeige an.

  • Seite 383: Nullpunkt-Verschiebung Mit Nullpunkt-Tabellen (Zyklus G53)

    Nullpunkt-Tabellen aus der TNC 4xx, deren Koordinaten sich auf den Maschinen-Nullpunkt bezogen (MP7475 = 1), dürfen in der iTNC 530 nicht verwendet werden. Wenn Sie Nullpunkt-Verschiebungen mit Nullpunkt-Tabel- len einsetzen, dann verwenden Sie die Funktion Select Table, um die gewünschte Nullpunkt-Tabelle vom NC-Pro- gramm aus zu aktivieren.
  • Seite 384 Rücksetzen Aus der Nullpunkt-Tabelle Verschiebung zu den Koordinaten X=0; Y=0 etc. aufrufen Verschiebung zu den Koordinaten X=0; Y=0 etc. direkt mit einer Zyklus-Definition aufrufen Nullpunkt-Tabelle im NC-Programm wählen Mit der Funktion Select Table(%:TAB:) wählen Sie die Nullpunkt- Tabelle, aus der die TNC die Nullpunkte entnimmt: U U U U Funktionen zum Programm-Aufruf wählen: Taste PGM CALL drücken...
  • Seite 385 Gewünschte Funktion mit Pfeiltasten wählen und mit Taste ENT bestätigen U U U U Werte in allen Achsen übernehmen: Softkey ALLE WERTE drücken, oder U U U U Wert in der Achse übernehmen, auf der das Eingabe- feld steht: Softkey AKTUELLEN WERT drücken HEIDENHAIN iTNC 530...
  • Seite 386 Nullpunkt-Tabelle konfigurieren Auf der zweiten und dritten Softkeyleiste können Sie für jede Null- punkt-Tabelle die Achsen festlegen, für die Sie Nullpunkte definieren wollen. Standardmäßig sind alle Achsen aktiv. Wenn Sie eine Achse aussperren wollen, dann setzen Sie den entsprechenden Achs-Soft- key auf AUS.
  • Seite 387 In der zusätzlichen Status-Anzeige werden folgende Daten aus der Nullpunkt-Tabelle angezeigt (siehe „Koordinaten-Umrechnungen” auf Seite 41): Name und Pfad der aktiven Nullpunkt-Tabelle Aktive Nullpunkt-Nummer Kommentar aus der Spalte DOC der aktiven Nullpunkt-Nummer Zusätzlich wird im großen Statusfenster die aktive Preset-Nummer hinter dem Bezugspunkt-Symbol agezeigt. HEIDENHAIN iTNC 530...

  • Seite 388: Spiegeln (Zyklus G28)

    SPIEGELN (Zyklus G28) Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich ausführen. Wirkung Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige an. Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn des Werkzeugs.
  • Seite 389 Sie können alle Achsen spiegeln – incl. Drehachsen – mit Ausnahme der Spindelachse und der dazugehörigen Nebenachse. Erlaubt ist die Ein- gabe von maximal drei Achsen Rücksetzen Zyklus SPIEGELN mit Eingabe NO ENT erneut programmieren. Beispiel: NC-Satz N72 G28 X Y * HEIDENHAIN iTNC 530...
  • Seite 390 DREHUNG (Zyklus G73) Innerhalb eines Programms kann die TNC das Koordinatensystem in der Bearbeitungsebene um den aktiven Nullpunkt drehen. Wirkung Die DREHUNG wirkt ab ihrer Definition im Programm. Sie wirkt auch in der Betriebsart Positionieren mit Handeingabe. Die TNC zeigt den aktiven Drehwinkel in der zusätzlichen Status-Anzeige an.

  • Seite 391: Massfaktor (Zyklus G72)

    Radien mit F (wie in „Wirkung“ beschrie- Vergrößern: F größer als 1 bis 99,999 999 Verkleinern: F kleiner als 1 bis 0,000 001 Rücksetzen Zyklus MASSFAKTOR mit Faktor 1 für die entsprechende Achse erneut programmieren. Beispiel: NC-Sätze N72 G72 F0,750000 * HEIDENHAIN iTNC 530...
  • Seite 392 BEARBEITUNGSEBENE (Zyklus G80) Die Funktionen zum Schwenken der Bearbeitungsebene werden vom Maschinenhersteller an TNC und Maschine angepasst. Bei bestimmten Schwenkköpfen (Schwenkti- schen) legt der Maschinenhersteller fest, ob die im Zyklus programmierten Winkel von der TNC als Koordinaten der Drehachsen oder als mathematische Winkel einer schie- fen Ebene interpretiert werden.
  • Seite 393 Die TNC führt den Schwenkvorgang mit dem zuletzt programmier- ten Vorschub aus. Der maximal erreichbare Vorschub hängt ab von der Komplexität des Schwenkkopfes (Schwenktisches) Wenn Zyklus G80 die Drehachsen nicht automatisch positioniert, posi- tionieren Sie die Drehachsen z.B. mit einem G01-Satz vor der Zyklus- Definition. HEIDENHAIN iTNC 530...
  • Seite 394 NC-Beispielsätze: N50 G00 G40 Z+100 * N60 X+25 Y+10 * N70 G01 A+15 F1000 * Drehachse positionieren Winkel für Korrekturberechnung definieren N80 G80 A+15 * Korrektur aktivieren Spindelachse N90 G00 G40 Z+80 * Korrektur aktivieren Bearbeitungsebene N100 X-7,5 Y-10 * Positions-Anzeige im geschwenkten System Die angezeigten Positionen (SOLL und IST) und die Nullpunkt-Anzeige in der zusätzlichen Status-Anzeige beziehen sich nach dem Aktivieren...
  • Seite 395 Es ist in diesem Fall nicht erforderlich Zyklus G80 zurückzuset- zen, Sie können direkt die neuen Winkelstellungen definieren U U U U Zyklus G80 BEARBEITUNGSEBENE rücksetzen; für alle Drehachsen 0° eingeben U U U U Funktion BEARBEITUNGSEBENE deaktivieren; Zyklus G80 erneut definieren, Satz ohne Achsangabe abschließen HEIDENHAIN iTNC 530...
  • Seite 396 TNC den Bezugspunkt falsch. 5 Bezugspunkt-Setzen Manuell durch Ankratzen wie im ungeschwenkten System siehe „Bezugspunkt-Setzen (ohne 3D-Tastsystem)”, Seite 52 Gesteuert mit einem HEIDENHAIN 3D-Tastsystem (siehe Benutzer- Handbuch Tastsystem-Zyklen, Kapitel 2) Automatisch mit einem HEIDENHAIN 3D-Tastsystem (siehe Benut- zer-Handbuch Tastsystem-Zyklen, Kapitel 3)

  • Seite 397: Beispiel: Koordinaten-Umrechnungszyklen

    N140 G00 Z+250 M2 * Werkzeug freifahren, Programm-Ende N150 G98 L1 * Unterprogramm 1: N160 G00 G40 X+0 Y+0 * Festlegung der Fräsbearbeitung N170 Z+2 M3 * N180 G01 Z-5 F200 * N190 G41 X+30 * N200 G91 Y+10 * HEIDENHAIN iTNC 530...
  • Seite 398 N210 G25 R5 * N220 X+20 * N230 X+10 Y-10 * N240 G25 R5 * N250 X-10 Y-10 * N260 X-20 * N270 Y+10 * N280 G40 G90 X+0 Y+0 * N290 G00 Z+20 * N300 G98 L0 * N999999 %KOUMR G71 * 8 Programmieren: Zyklen...
  • Seite 399 (bleibende) Zustände werden dadurch nicht beeinflusst, wie z.B. die Drehung der Spindel. U U U U Verweilzeit in Sekunden: Verweilzeit in Sekunden eingeben Eingabebereich 0 bis 3 600 s (1 Stunde) in 0,001 s-Schritten Beispiel: NC-Satz N74 G04 F1,5 * HEIDENHAIN iTNC 530...
  • Seite 400 PROGRAMM-AUFRUF (Zyklus G39) Sie können beliebige Bearbeitungs-Programme, wie z.B. spezielle Bohrzyklen oder Geometrie-Module, einem Bearbeitungs-Zyklus gleichstellen. Sie rufen dieses Programm dann wie einen Zyklus auf. N70 G39 P01 50 * Beachten Sie vor dem Programmieren % LOT31 G71 Wenn Sie ein DIN/ISO-Programm zum Zyklus deklarieren wollen, dann geben Sie den Datei-Typ .I hinter dem Pro- N90 ...

  • Seite 401: Spindel-Orientierung (Zyklus G36)

    TNC die Hauptspindel auf einen Winkelwert, der in einem Maschinen-Parameter festgelegt ist (siehe Maschinenhandbuch). U U U U Orientierungswinkel: Winkel bezogen auf die Winkel- Bezugsachse der Arbeitsebene eingeben Eingabe-Bereich: 0 bis 360° Eingabe-Feinheit: 0,001° HEIDENHAIN iTNC 530...
  • Seite 402 TOLERANZ (Zyklus G62) Maschine und TNC müssen vom Maschinenhersteller vor- bereitet sein. Die Zyklusparameter Schlichten/Schruppen und Toleranz für Drehachsen können Sie nur eingeben, wenn an Ihrer Maschine der HSC-Filter (Software-Option 2) aktiv ist. Ansonsten gibt die TNC eine Fehlermeldung aus. Setzen Sie sich ggf.
  • Seite 403 TNC die Drehachse dann nicht immer auf die vor- gegebene Soll-Position fahren muss. Die Kontur wird durch Eingabe einer Toleranz nicht verletzt. Es verän- dert sich lediglich die Stellung der Drehachse bezo- gen auf die Werkstück-Oberfläche HEIDENHAIN iTNC 530...

  • Seite 405: Programmieren: Unterprogramme Und Programmteil-Wiederholungen

    Programmieren: Unterprogramme und Pro- grammteil-Wiederholungen...
  • Seite 406 9.1 Unterprogramme und Programmteil-Wiederholungen kennzeichnen Einmal programmierte Bearbeitungsschritte können Sie mit Unterpro- grammen und Programmteil-Wiederholungen wiederholt ausführen lassen. Label Unterprogramme und Programmteil-Wiederholungen beginnen im Bearbeitungsprogramm mit der Marke G98 L. L ist eine Abkürzung für label (engl. für Marke, Kennzeichnung). Label erhalten eine Nummer zwischen 1 und 254.

  • Seite 407: Unterprogramme

    U U U U Label-Nummer: Label-Nummer des aufzurufenden Unterprogramms eingeben, mit Taste ENT bestätigen U U U U Wiederholung REP: „,0“ eingeben, mit Taste ENT bestätigen L0,0 ist nicht erlaubt, da es dem Aufruf eines Unterpro- gramm-Endes entspricht. HEIDENHAIN iTNC 530...

  • Seite 408: Programmteil-Wiederholung Programmieren

    9.3 Programmteil-Wiederholungen Label G98 Programmteil-Wiederholungen beginnen mit der Marke G98 L. Eine Programmteil-Wiederholung schließt mit Ln,m ab. m ist die Anzahl der Wiederholungen. Arbeitsweise 1 Die TNC führt das Bearbeitungs-Programm bis zum Ende des Pro- grammteils (L1,2) aus 2 Anschließend wiederholt die TNC den Programmteil zwischen dem aufgerufenen Label und dem Label-Aufruf L 1,2 so oft, wie Sie hinter dem Komma angegeben haben 3 Danach arbeitet die TNC das Bearbeitungs-Programm weiter ab...
  • Seite 409 TNC keine Label’s N99999 % A G71 * N99999 % B G71 * Das aufgerufene Programm darf keine Zusatz-Funktion M2 oder M30 enthalten Das aufgerufene Programm darf keinen Aufruf mit % ins aufrufende Programm enthalten (Endlosschleife) HEIDENHAIN iTNC 530...

  • Seite 410: Beliebiges Programm Als Unterprogramm Aufrufen

    Beliebiges Programm als Unterprogramm aufrufen U U U U Funktionen zum Programm-Aufruf wählen: Taste PGM CALL drücken U U U U Softkey PROGRAMM drücken U U U U Vollständigen Pfadnamen des aufzurufenden Pro- gramms eingeben, mit Taste END bestätigen Das aufgerufene Programm muss auf der Festplatte der TNC gespeichert sein.

  • Seite 411: Unterprogramm Im Unterprogramm

    Unterprogramm bei G98 L2 wird aufgerufen N390 L2,0 * N450 G98 L0 * Ende von Unterprogramm 1 N460 G98 L2 * Anfang von Unterprogramm 2 N620 G98 L0 * Ende von Unterprogramm 2 N999999 %UPGMS G71 * HEIDENHAIN iTNC 530...

  • Seite 412: Programmteil-Wiederholungen Wiederholen

    Programm-Ausführung 1 Hauptprogramm UPGMS wird bis Satz N170 ausgeführt 2 Unterprogramm 1 wird aufgerufen und bis Satz N390 ausgeführt 3 Unterprogramm 2 wird aufgerufen und bis Satz N620 ausgeführt. Ende von Unterprogramm 2 und Rücksprung zum Unterpro- gramm, von dem es aufgerufen wurde 4 Unterprogramm 1 wird von Satz N400 bis Satz N450 ausgeführt.

  • Seite 413: Unterprogramm Wiederholen

    2 Unterprogramm 2 wird aufgerufen und ausgeführt 3 Programmteil zwischen Satz N120 und Satz N100 wird 2 mal wie- derholt: Unterprogramm 2 wird 2 mal wiederholt 4 Hauptprogramm UPGREP wird von Satz N130 bis Satz N190 ein- mal ausgeführt; Programm-Ende HEIDENHAIN iTNC 530...

  • Seite 414: Beispiel: Konturfräsen In Mehreren Zustellungen

    Beispiel: Konturfräsen in mehreren Zustellungen Programm-Ablauf Werkzeug vorpositionieren auf Oberkante Werk- stück Zustellung inkremental eingeben Konturfräsen Zustellung und Konturfräsen wiederholen 60° %PGMWDH G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+7,5 * Werkzeug-Definition N40 T1 G17 S4000 * Werkzeug-Aufruf...
  • Seite 415 N180 H+180 * N190 G27 R5 F500 * Kontur verlassen N200 G40 R+60 H+180 F1000 * Freifahren N210 L1,4 * Rücksprung zu Label 1; insgesamt viermal Werkzeug freifahren, Programm-Ende N220 G00 Z+250 M2 * N9999999 %PGMWDH G71 * HEIDENHAIN iTNC 530...

  • Seite 416: Beispiel: Bohrungsgruppen

    Beispiel: Bohrungsgruppen Programm-Ablauf Bohrungsgruppen anfahren im Hauptprogramm Bohrungsgruppe aufrufen (Unterprogramm 1) Bohrungsgruppe nur einmal im Unterprogramm 1 programmieren %UP1 G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+2,5 * Werkzeug-Definition N40 T1 G17 S5000 * Werkzeug-Aufruf...
  • Seite 417 N160 G91 X+20 M99 * Bohrung 2 anfahren, Zyklus aufrufen N170 Y+20 M99 * Bohrung 3 anfahren, Zyklus aufrufen N180 X-20 G90 M99 * Bohrung 4 anfahren, Zyklus aufrufen Ende des Unterprogramms 1 N190 G98 L0 * N9999999 %UP1 G71 * HEIDENHAIN iTNC 530...

  • Seite 418: Beispiel: Bohrungsgruppe Mit Mehreren Werkzeugen

    Beispiel: Bohrungsgruppe mit mehreren Werkzeugen Programm-Ablauf Bearbeitungs-Zyklen programmieren im Haupt- programm Komplettes Bohrbild aufrufen (Unterprogramm 1) Bohrungsgruppen anfahren im Unterprogramm 1, Bohrungsgruppe aufrufen (Unterprogramm 2) Bohrungsgruppe nur einmal im Unterprogramm 2 programmieren %UP2 G71 * N10 G30 G17 X+0 Y+0 Z-40 * N20 G31 G90 X+100 Y+100 Z+0 * N30 G99 T1 L+0 R+4 * Werkzeug-Definition Zentrierbohrer...
  • Seite 419 Bohrung 2 anfahren, Zyklus aufrufen N310 Y+20 M99 * Bohrung 3 anfahren, Zyklus aufrufen N320 X-20 G90 M99 * Bohrung 4 anfahren, Zyklus aufrufen N330 G98 L0 * Ende des Unterprogramms 2 N340 END PGM UP2 MM HEIDENHAIN iTNC 530...

  • Seite 421: Programmieren: Q-Parameter

    Programmieren: Q-Parameter HEIDENHAIN iTNC 530...

  • Seite 422: Prinzip Und Funktionsübersicht

    10.1 Prinzip und Funktionsübersicht Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah- lenwerten Platzhalter ein: die Q-Parameter. Q-Parameter stehen beispielsweise für Koordinatenwerte Vorschübe Drehzahlen Zyklus-Daten Außerdem können Sie mit Q-Parametern Konturen programmieren, die über mathematische Funktionen bestimmt sind oder die Ausfüh- rung von Bearbeitungsschritten von logischen Bedingungen abhängig machen.

  • Seite 423: Q-Parameter-Funktionen Aufrufen

    Taste „Q“ (im Feld für Zahlen-Eingaben und Achswahl unter –/+ - Taste). Dann zeigt die TNC folgende Softkeys: Funktionsgruppe Softkey Mathematische Grundfunktionen Winkelfunktionen Wenn/dann-Entscheidungen, Sprünge Sonstige Funktionen Formel direkt eingeben Funktion zur Bearbeitung komplexer Konturen (siehe „Konturformel eingeben”, Seite 366) HEIDENHAIN iTNC 530...

  • Seite 424: Teilefamilien - Q-Parameter Statt Zahlenwerte

    10.2 Teilefamilien – Q-Parameter statt Zahlenwerte Mit der Q-Parameter-Funktion D0: ZUWEISUNG können Sie Q-Para- metern Zahlenwerte zuweisen. Dann setzen Sie im Bearbeitungs-Pro- gramm statt dem Zahlenwert einen Q-Parameter ein. NC-Beispielsätze N150 D00 Q10 P01 +25* Zuweisung Q10 erhält den Wert 25 N250 G00 X +Q10* entspricht G00 X +25...
  • Seite 425 Wurzel aus einer Zahl ziehen und zuweisen Verboten: Wurzel aus negativem Wert! Rechts vom „=“-Zeichen dürfen Sie eingeben: zwei Zahlen zwei Q-Parameter eine Zahl und einen Q-Parameter Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie beliebig mit Vorzeichen versehen. HEIDENHAIN iTNC 530...

  • Seite 426: Grundrechenarten Programmieren

    Grundrechenarten programmieren Eingabebeispiel 1: Q-Parameter-Funktionen wählen: Taste Q drücken Mathematische Grundfunktionen wählen: Softkey GRUNDFUNKT. drücken Q-Parameter-Funktion ZUWEISUNG wählen: Softkey D0 X = Y drücken PARAMETER-NR. FÜR ERGEBNIS? Nummer des Q-Parameters eingeben: 5 1. WERT ODER PARAMETER? Q5 den Zahlenwert 10 zuweisen Beispiel: NC-Satz N16 D00 P01 +10 * 10 Programmieren: Q-Parameter...
  • Seite 427 PARAMETER-NR. FÜR ERGEBNIS? Nummer des Q- Parameters eingeben: 12 1. WERT ODER PARAMETER? Q5 als ersten Wert eingeben 2. WERT ODER PARAMETER? 7 als zweiten Wert eingeben Beispiel: NC-Satz N17 D03 Q12 P01 +Q5 P02 +7 * HEIDENHAIN iTNC 530...

  • Seite 428: Winkelfunktionen (Trigonometrie)

    10.4 Winkelfunktionen (Trigonometrie) Definitionen Sinus, Cosinus und Tangens entsprechen den Seitenverhältnissen eines rechtwinkligen Dreiecks. Dabei entspricht sin α = a / c Sinus: cos α = b / c Cosinus: Tangens: tan α = a / b = sin α / cos α Dabei ist c die Seite gegenüber dem rechten Winkel α...

  • Seite 429: Winkelfunktionen Programmieren

    Länge aus zwei Werten bilden und zuweisen D13: WINKEL z.B. D13 Q20 P01 +10 P02 -Q1 * Winkel mit arctan aus zwei Seiten oder sin und cos des Winkels (0 < Winkel < 360°) bestimmen und zuweisen HEIDENHAIN iTNC 530...

  • Seite 430: Wenn/Dann-Entscheidungen Mit Q-Parametern

    10.5 Wenn/dann-Entscheidungen mit Q-Parametern Anwendung Bei Wenn/dann-Entscheidungen vergleicht die TNC einen Q-Parame- ter mit einem anderen Q-Parameter oder einem Zahlenwert. Wenn die Bedingung erfüllt ist, dann setzt die TNC das Bearbeitungs-Programm an dem Label fort, der hinter der Bedingung programmiert ist (Label siehe „Unterprogramme und Programmteil-Wiederholungen kenn- zeichnen”, Seite 406).

  • Seite 431: Verwendete Abkürzungen Und Begriffe

    Verwendete Abkürzungen und Begriffe (engl.): Wenn (engl. equal): Gleich (engl. not equal): Nicht gleich (engl. greater than): Größer als (engl. less than): Kleiner als GOTO (engl. go to): Gehe zu HEIDENHAIN iTNC 530...

  • Seite 432: Q-Parameter Kontrollieren Und Ändern

    10.6 Q-Parameter kontrollieren und ändern Vorgehensweise Sie können Q-Parameter beim Erstellen, Testen und Abarbeiten in den Betriebsarten Programm Einspeichern/Editieren, Programm Test, Pro- grammlauf Satzfolge und Programmlauf Einzelsatz kontrollieren und auch ändern. U U U U Ggf. Programmlauf abbrechen (z.B. externe STOP-Taste und Soft- key INTERNER STOP drücken) bzw.

  • Seite 433: Zusätzliche Funktionen

    10.7 Zusätzliche Funktionen Übersicht Die zusätzlichen Funktionen erscheinen mit Druck auf den Softkey SONDER-FUNKT. Die TNC zeigt folgende Softkeys: Funktion Softkey D14:ERROR Fehlermeldungen ausgeben D15:PRINT Texte oder Q-Parameter-Werte unformatiert ausge- D19:PLC Werte an die PLC übergeben HEIDENHAIN iTNC 530...
  • Seite 434 Mit der Funktion D14: ERROR können Sie programmgesteuert 1005 Anfangs-Position falsch Meldungen ausgeben lassen, die vom Maschinenhersteller bzw. von HEIDENHAIN vorprogrammiert sind: Wenn die TNC im Programmlauf 1006 DREHUNG nicht erlaubt oder Programm-Test zu einem Satz mit D 14 kommt, so unterbricht sie...
  • Seite 435 1072 Toleranz überschritten 1073 Satzvorlauf aktiv 1074 ORIENTIERUNG nicht erlaubt 1075 3DROT nicht erlaubt 1076 3DROT aktivieren 1077 Tiefe negativ eingeben 1078 Q303 im Messzyklus undefiniert! 1079 Werkzeugachse nicht erlaubt 1080 Berechnete Werte fehlerhaft 1081 Messpunkte widersprüchlich HEIDENHAIN iTNC 530...
  • Seite 436 D15: PRINT: Texte oder Q-Parameter- Werte ausgeben Datenschnittstelle einrichten: Im Menüpunkt PRINT bzw. PRINT-TEST legen Sie den Pfad fest, auf dem die TNC die Texte oder Q-Parameter-Werte speichern soll, siehe „Zuweisung”, Seite 483. Mit der Funktion D15: PRINT können Sie Werte von Q-Parametern und Fehlermeldungen über die Datenschnittstelle ausgeben, zum Bei- spiel an einen Drucker.

  • Seite 437: Formel Direkt Eingeben

    Tangens eines Winkels z.B. Q46 = TAN 45 Arcus-Sinus Umkehrfunktion des Sinus; Winkel bestimmen aus dem Verhältnis Gegenkathete/Hypotenuse z.B. Q10 = ASIN 0,75 Arcus-Cosinus Umkehrfunktion des Cosinus; Winkel bestimmen aus dem Verhältnis Ankathete/Hypotenuse z.B. Q11 = ACOS Q40 HEIDENHAIN iTNC 530...
  • Seite 438 Verknüpfungs-Funktion Softkey Arcus-Tangens Umkehrfunktion des Tangens; Winkel bestimmen aus dem Verhältnis Gegenkathete/Ankathete z.B. Q12 = ATAN Q50 Werte potenzieren z.B. Q15 = 3^3 Konstante Pl (3,14159) z.B. Q15 = PI Logarithmus Naturalis (LN) einer Zahl bilden Basiszahl 2,7183 z.B. Q15 = LN Q11 Logarithmus einer Zahl bilden, Basiszahl 10 z.B.

  • Seite 439: Rechenregeln

    1. Rechenschritt 10 quadrieren = 100 2. Rechenschritt 3 mit 3 potenzieren = 27 3. Rechenschritt 100 – 27 = 73 Distributivgesetz Gesetz der Verteilung beim Klammerrechnen a * (b + c) = a * b + a * c HEIDENHAIN iTNC 530...

  • Seite 440: Eingabe-Beispiel

    Eingabe-Beispiel Winkel berechnen mit arctan aus Gegenkathete (Q12) und Ankathete (Q13); Ergebnis Q25 zuweisen: Q-Parameter-Funktionen wählen: Taste Q drücken Formel-Eingaben wählen: Softkey FORMEL drücken PARAMETER-NR. FÜR ERGEBNIS? Parameter-Nummer eingeben Softkey-Leiste weiterschalten und Arcus-Tangens- Funktion wählen Softkey-Leiste weiterschalten und Klammer öffnen Q-Parameter Nummer 12 eingeben Division wählen Q-Parameter Nummer 13 eingeben...

  • Seite 441: Vorbelegte Q-Parameter

    Der Wert des Parameters Q109 hängt von der aktuellen Werkzeug- achse ab: Werkzeugachse Parameter-Wert Keine Werkzeugachse definiert Q109 = –1 X-Achse Q109 = 0 Y-Achse Q109 = 1 Z-Achse Q109 = 2 U-Achse Q109 = 6 V-Achse Q109 = 7 W-Achse Q109 = 8 HEIDENHAIN iTNC 530...

  • Seite 442: Maßangaben Im Programm: Q113

    Spindelzustand: Q110 Der Wert des Parameters Q110 hängt von der zuletzt programmierten M-Funktion für die Spindel ab: M-Funktion Parameter-Wert Kein Spindelzustand definiert Q110 = –1 M03: Spindel EIN, Uhrzeigersinn Q110 = 0 M04: Spindel EIN, Gegenuhrzeigersinn Q110 = 1 M05 nach M03 Q110 = 2 M05 nach M04 Q110 = 3...

  • Seite 443: Koordinaten Nach Antasten Während Des Programmlaufs

    MP100 Ist-Sollwert-Abweichung bei automatischer Werkzeug-Vermessung mit dem TT 130 Ist-Soll-Abweichung Parameter-Wert Werkzeug-Länge Q115 Werkzeug-Radius Q116 Schwenken der Bearbeitungsebene mit Werkstück-Winkeln: von der TNC berechnete Koordinaten für Drehachsen Koordinaten Parameter-Wert A-Achse Q120 B-Achse Q121 C-Achse Q122 HEIDENHAIN iTNC 530...

  • Seite 444: Messergebnisse Von Tastsystem-Zyklen

    Messergebnisse von Tastsystem-Zyklen (siehe auch Benutzer-Handbuch Tastsystem-Zyklen) Gemessene Istwerte Parameter-Wert Winkel einer Geraden Q150 Mitte in der Hauptachse Q151 Mitte in der Nebenachse Q152 Durchmesser Q153 Taschenlänge Q154 Taschenbreite Q155 Länge in der im Zyklus gewählten Achse Q156 Lage der Mittelachse Q157 Winkel der A-Achse Q158...
  • Seite 445 Merker für Zyklen (Bearbeitungsbilder) Q197 Nummer des aktiven Tastsystem-Zyklus Q198 Status Werkzeug-Vermessung mit TT Parameter-Wert Werkzeug innerhalb Toleranz Q199 = 0,0 Werkzeug ist verschlissen (LTOL/RTOL Q199 = 1,0 überschritten) Werkzeug ist gebrochen (LBREAK/RBREAK Q199 = 2,0 überschritten) HEIDENHAIN iTNC 530...

  • Seite 446: Beispiel: Ellipse

    Beispiel: Ellipse Programm-Ablauf Die Ellipsen-Kontur wird durch viele kleineGera- denstücke angenähert (über Q7 definierbar). Je mehr Berechnungsschritte definiert sind, desto glatter wird die Kontur Die Fräsrichtung bestimmen Sie über den Start- und Endwinkel in der Ebene: Bearbeitungsrichtung im Uhrzeigersinn: Startwinkel > Endwinkel Bearbeitungsrichtung im Gegen-Uhrzeigersinn: Startwinkel <...
  • Seite 447 N370 D12 P01 +Q37 P02 +Q7 P03 1 * Drehung rücksetzen N380 G73 G90 H+0 * Nullpunkt-Verschiebung rücksetzen N390 G54 X+0 Y+0 * N400 G00 G40 Z+Q12 * Auf Sicherheits-Abstand fahren N410 G98 L0 * Unterprogramm-Ende N999999 %ELLIPSE G71 * HEIDENHAIN iTNC 530...

  • Seite 448: Beispiel: Zylinder Konkav Mit Radiusfräser

    Beispiel: Zylinder konkav mit Radiusfräser Programm-Ablauf Programm funktioniert nur mit Radiusfräser, die Werkzeuglänge bezieht sich auf das Kugelzen- trum Die Zylinder-Kontur wird durch viele kleine Gera- denstücke angenähert (über Q13 definierbar). Je mehr Schnitte definiert sind, desto glatter wird die Kontur Der Zylinder wird in Längsschnitten (hier: Parallel zur Y-Achse) gefräst Die Fräsrichtung bestimmen Sie über den Start-...
  • Seite 449 Abfrage ob unfertig, wenn ja dann Rücksprung zu LBL 1 N430 G98 L99 * N440 G73 G90 H+0 * Drehung rücksetzen N450 G54 X+0 Y+0 Z+0 * Nullpunkt-Verschiebung rücksetzen N460 G98 L0 * Unterprogramm-Ende N999999 %ZYLIN G71 * HEIDENHAIN iTNC 530...

  • Seite 450: Beispiel: Kugel Konvex Mit Schaftfräser

    Beispiel: Kugel konvex mit Schaftfräser Programm-Ablauf Programm funktioniert nur mit Schaftfräser Die Kugel-Kontur wird durch viele kleine Gera- denstücke angenähert (Z/X-Ebene, über Q14 definierbar). Je kleiner der Winkelschritt definiert ist, desto glatter wird die Kontur Die Anzahl der Kontur-Schnitte bestimmen Sie durch den Winkelschritt in der Ebene (über Q18) Die Kugel wird im 3D-Schnitt von unten nach oben gefräst...
  • Seite 451 Abfrage ob unfertig, wenn ja, dann Rücksprung zu LBL 1 N470 D09 P01 +Q28 P02 +Q9 P03 1 * N480 G73 G90 H+0 * Drehung rücksetzen N490 G54 X+0 Y+0 Z+0 * Nullpunkt-Verschiebung rücksetzen N500 G98 L0 * Unterprogramm-Ende N999999 %KUGEL G71 * HEIDENHAIN iTNC 530...

  • Seite 453: Programmtest Und Programm-Lauf

    Programm-Test und Programmlauf...

  • Seite 454: Anwendung

    11.1 Grafiken Anwendung In den Programmlauf-Betriebsarten und der Betriebsart Programm- Test simuliert die TNC eine Bearbeitung grafisch. Über Softkeys wäh- len sie, ob als Draufsicht Darstellung in 3 Ebenen 3D-Darstellung Die TNC-Grafik entspricht der Darstellung eines Werkstücks, das mit einem zylinderförmigen Werkzeug bearbeitet wird. Bei aktiver Werk- zeug-Tabelle können Sie die Bearbeitung mit einem Radiusfräser dar- stellen lassen.

  • Seite 455: Draufsicht

    Text ERROR im Grafik-Fenster ein. Die Bearbeitung wird jedoch weiter ausgeführt. Draufsicht Diese grafische Simulation läuft am schnellsten ab. U U U U Draufsicht mit Softkey wählen U U U U Für die Tiefendarstellung dieser Grafik gilt: „Je tiefer, desto dunkler“ HEIDENHAIN iTNC 530...

  • Seite 456: Darstellung In 3 Ebenen

    Darstellung in 3 Ebenen Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer technischen Zeichnung. Ein Symbol links unter der Grafik gibt an, ob die Darstellung der Projektionsmethode 1 oder der Projektionsme- thode 2 nach DIN 6, Teil 1 entspricht (über MP7310 wählbar). Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts- Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”, Seite 458.

  • Seite 457: Darstellung

    U U U U Funktionen zum Drehen und Vergrößern/Verkleinern wählen: U U U U Rahmen für BLK-FORM einblenden: Hellfeld im Soft- key auf ANZEIGEN stellen U U U U Rahmen für BLK-FORM ausblenden: Hellfeld im Soft- key auf AUSBLEND. stellen HEIDENHAIN iTNC 530...

  • Seite 458: Ausschnittsvergrößerung

    Ausschnitts-Vergrößerung Den Ausschnitt können Sie in der Betriebsart Programm-Test und in einer Programmlauf-Betriebsart in allen Ansichten verändern. Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt sein. Eine Ausschnitts-Vergrößerung ist immer in allen Darstellungsar- ten wirksam. Ausschnitts-Vergrößerung ändern Softkeys siehe Tabelle U U U U Falls nötig, grafische Simulation stoppen U U U U...
  • Seite 459 Bei einer vergrößerten Abbildung blendet die TNC unten rechts am Bildschirm MAGN ein. Wenn die TNC das Rohteil nicht weiter verkleinern bzw. vergrößern kann, blendet die Steuerung eine entsprechende Fehlermeldung ins Grafik-Fenster ein. Um die Fehlermeldung zu beseitigen, vergrößern bzw. verkleinern Sie das Rohteil wieder. HEIDENHAIN iTNC 530...

  • Seite 460: Grafische Simulation Wiederholen

    Grafische Simulation wiederholen Ein Bearbeitungs-Programm läßt sich beliebig oft grafisch simulieren. Dafür können Sie die Grafik wieder auf das Rohteil oder einen vergrö- ßerten Ausschnitt aus dem Rohteil zurücksetzen. Funktion Softkey Unbearbeitetes Rohteil in der zuletzt gewählten Aus- schnitts-Vergrößerung anzeigen Ausschnitts-Vergrößerung zurücksetzen, so dass die TNC das bearbeitete oder unbearbeitete Werkstück gemäß...

  • Seite 461: Bearbeitungszeit Ermitteln

    Stoppuhr-Funktionen Softkey Angezeigte Zeit speichern Summe aus gespeicherter und angezeigter Zeit anzeigen Angezeigte Zeit löschen Die Softkeys links von den Stoppuhr-Funktionen hängen von der gewählten Bildschirm-Aufteilung ab. Die Zeit wird mit Eingabe einer neuen BLK-Form zurückge- setzt. HEIDENHAIN iTNC 530...
  • Seite 462 11.2 Funktionen zur Programmanzeige Übersicht In den Programmlauf-Betriebsarten und der Betriebsart Programm- Test zeigt die TNC Softkeys, mit denen Sie das Bearbeitungs-Pro- gramm seitenweise anzeigen lassen können: Funktionen Softkey Im Programm um eine Bildschirm-Seite zurückblättern Im Programm um eine Bildschirm-Seite vorblättern Programm-Anfang wählen Programm-Ende wählen 11 Programm-Test und Programmlauf...

  • Seite 463: Programm-Test

    U U U U Programm-Anfang wählen: Mit Taste GOTO Zeile „0“ wählen und Eingabe mit Taste ENT bestätigen Die TNC zeigt folgende Softkeys: Funktionen Softkey Gesamtes Programm testen Jeden Programm-Satz einzeln testen Rohteil abbilden und gesamtes Programm testen Programm-Test anhalten HEIDENHAIN iTNC 530...
  • Seite 464 Programm-Test bis zu einem bestimmten Satz ausführen Mit STOP BEI N führt die TNC den Programm-Test nur bis zum Satz mit der Satz-Nummer N durch. U U U U In der Betriebsart Programm-Test den Programm-Anfang wählen U U U U Programm-Test bis zu bestimmtem Satz wählen: Softkey STOP BEI N drücken U U U U...
  • Seite 465 Drücken der externen START-Taste einzeln aus. Die folgenden TNC-Funktionen können Sie in den Programmlauf- Betriebsarten nutzen: Programmlauf unterbrechen Programmlauf ab bestimmtem Satz Sätze überspringen Werkzeug-Tabelle TOOL.T editieren Q-Parameter kontrollieren und ändern Handrad-Positionierung überlagern Funktionen für die grafische Darstellung Zusätzliche Status-Anzeige HEIDENHAIN iTNC 530...

  • Seite 466: Bearbeitungs-Programm Ausführen

    Bearbeitungs-Programm ausführen Vorbereitung 1 Werkstück auf dem Maschinentisch aufspannen 2 Bezugspunkt setzen 3 Benötigte Tabellen und Paletten-Dateien wählen (Status M) 4 Bearbeitungs-Programm wählen (Status M) Vorschub und Spindeldrehzahl können Sie mit den Over- ride-Drehknöpfen ändern. Über den Softkey FMAX können Sie die Eilgang- Geschwindigkeit reduzieren, wenn Sie das NC-Programm einfahren wollen.

  • Seite 467: Bearbeitung Unterbrechen

    Anfang aus erneut starten Bearbeitung unterbrechen durch Umschalten auf Betriebsart Programmlauf Einzelsatz Während ein Bearbeitungs-Programm in der Betriebsart Programm- lauf Satzfolge abgearbeitet wird, Programmlauf Einzelsatz wählen. Die TNC unterbricht die Bearbeitung, nachdem der aktuelle Bearbeitungs- schritt ausgeführt wurde. HEIDENHAIN iTNC 530...

  • Seite 468: Maschinenachsen Während Einer Unterbrechung Verfahren

    Maschinenachsen während einer Unterbrechung verfahren Sie können die Maschinenachsen während einer Unterbrechung wie in der Betriebsart Manueller Betrieb verfahren. Kollisionsgefahr! Wenn sie bei geschwenkter Bearbeitungsebene den Pro- grammlauf unterbrechen, können Sie mit dem Softkey 3D EIN/AUS das Koordinatensystem zwischen geschwenkt und ungeschwenkt umschalten.
  • Seite 469 Taste END zwei Sekunden gedrückt halten, TNC führt einen Warmstart aus U U U U Fehlerursache beseitigen U U U U Neustart Bei wiederholtem Auftreten des Fehlers notieren Sie bitte die Fehler- meldung und benachrichtigen den Kundendienst. HEIDENHAIN iTNC 530...

  • Seite 470: Beliebiger Einstieg Ins Programm (Satzvorlauf)

    Beliebiger Einstieg ins Programm (Satzvorlauf) Die Funktion VORLAUF ZU SATZ N muss vom Maschinen- hersteller freigegeben und angepasst werden. Beachten Sie Ihr Maschinenhandbuch. Mit der Funktion VORLAUF ZU SATZ N (Satzvorlauf) können Sie ein Bearbeitungs-Programm ab einem frei wählbaren Satz N abarbeiten. Die Werkstück-Bearbeitung bis zu diesem Satz wird von der TNC rech- nerisch berücksichtigt.
  • Seite 471 NC-Programmes, dabei muss das Werkzeug in der Spindel dem im Programm aufgerufenem Werk- zeug entsprechen U U U U Satzvorlauf starten: Externe START-Taste drücken. U U U U Kontur anfahren: siehe „Wiederanfahren an die Kon- tur”, Seite 472 HEIDENHAIN iTNC 530...

  • Seite 472: Wiederanfahren An Die Kontur

    Wiederanfahren an die Kontur Mit der Funktion POSITION ANFAHREN fährt die TNC das Werkzeug in folgenden Situationen an die Werkstück-Kontur: Wiederanfahren nach dem Verfahren der Maschinenachsen wäh- rend einer Unterbrechung, die ohne INTERNER STOP ausgeführt wurde Wiederanfahren nach einem Vorlauf mit VORLAUF ZU SATZ N, z.B. nach einer Unterbrechung mit INTERNER STOP Wenn sich die Position einer Achse nach dem Öffnen des Regelkrei- ses während einer Programm-Unterbrechung verändert hat...

  • Seite 473: Automatischer Programmstart

    Zeit (Std:Min:Sek): Uhrzeit, zu der das Programm gestartet werden soll U U U U Datum (TT.MM.JJJJ): Datum, an dem das Programm gestartet werden soll U U U U Um den Start zu aktivieren: Softkey AUTOSTART auf EIN stellen HEIDENHAIN iTNC 530...

  • Seite 474: Sätze Überspringen

    11.6 Sätze überspringen Anwendung Sätze, die Sie beim Programmieren mit einem „/“-Zeichen gekenn- zeichnet haben, können Sie beim Programm-Test oder Programmlauf überspringen lassen: U U U U Programm-Sätze mit „/“-Zeichen nicht ausführen oder testen: Softkey auf EIN stellen U U U U Programm-Sätze mit „/“-Zeichen ausführen oder testen: Softkey auf AUS stellen Diese Funktion wirkt nicht für G99-Sätze.

  • Seite 475: Wahlweiser Programmlauf-Halt

    TNC die Spindel und das Kühlmittel nicht ab. U U U U Programmlauf oder Programm-Test bei Sätzen mit M01 nicht unterbrechen: Softkey auf AUS stellen U U U U Programmlauf oder Programm-Test bei Sätzen mit M01 unterbrechen: Softkey auf EIN stellen HEIDENHAIN iTNC 530...

  • Seite 477: Mod-Funktionen

    MOD-Funktionen...

  • Seite 478: Mod-Funktion Wählen

    12.1 MOD-Funktion wählen Über die MOD-Funktionen können Sie zusätzliche Anzeigen und Ein- gabemöglichkeiten wählen. Welche MOD-Funktionen zur Verfügung stehen, hängt von der gewählten Betriebsart ab. MOD-Funktionen wählen Betriebsart wählen, in der Sie MOD-Funktionen ändern möchten. U U U U Taste MOD drücken. MOD-Funktionen wählen für Programm Einspeichern/Editieren und Programm- Test.
  • Seite 479 Ggf. Maschinenspezifische Anwenderparameter Ggf. HILFE-Dateien anzeige Alle übrigen Betriebsarten: Verschiedene Software-Nummern anzeigen Kennziffern für vorhandene Optionen anzeigen Positions-Anzeigen wählen Maß-Einheit (mm/inch) festlegen Programmier-Sprache festlegen für MDI Achsen für Ist-Positions-Übernahme festlegen Verfahrbereichs-Begrenzung setzen Nullpunkte anzeigen Betriebszeiten anzeigen Ggf. HILFE-Dateien anzeigen HEIDENHAIN iTNC 530...

  • Seite 480: Software- Und Options-Nummern

    Nummern Anwendung Folgende Software-Nummern stehen nach Anwahl der MOD-Funktio- nen im TNC-Bildschirm: NC: Nummer der NC-Software (wird von HEIDENHAIN verwaltet) PLC: Nummer oder Name der PLC-Software (wird von Ihrem Maschinen-Hersteller verwaltet) SETUP: Nummer der Zyklen-Software und der verwendeten Soft- keys (wird von HEIDENHAIN verwaltet)

  • Seite 481: Schlüssel-Zahl Eingeben

    Die TNC zeigt am Bildschirm alle aktuellen Software-Nummern an U U U U Versionsübersicht beenden: Taste END drücken Bei Bedarf können Sie die im Verzeichnis TNC: gespei- cherte Datei version.a auslesen und für Diagnosezwecke Ihrem Maschinenhersteller oder HEIDENHAIN zusenden. HEIDENHAIN iTNC 530...

  • Seite 482: Datenschnittstellen Einrichten

    110 und 115.200 Baud wählbar. Externes Gerät Betriebsart Symbol PC mit HEIDENHAIN-Software LSV2 TNCremo zur Fernbedienung der PC mit HEIDENHAIN Übertra- gungs-Software TNCremo HEIDENHAIN Disketten-Einheiten FE 401 B FE 401 ab Prog.-Nr. 230 626 03 HEIDENHAIN Disketten-Einheit FE 401 bis einschl. Prog. Nr.

  • Seite 483: Zuweisung

    Daten über RS-422 ausgeben RS422:\..Daten auf der Festplatte der TNC ablegen TNC:\..Daten in dem Verzeichnis speichern, in dem das leer Programm mit D15 steht Datei-Namen: Daten Betriebsart Datei-Name Werte mit D15 Programmlauf %FN15RUN.A Werte mit D15 Programm-Test %FN15SIM.A HEIDENHAIN iTNC 530...

  • Seite 484: Software Für Datenübertragung

    HEIDENHAIN-Softwaren zur Datenübertragung TNCremo oder TNCremoNT benutzen. Mit TNCremo/TNCremoNT können Sie über die serielle Schnittstelle alle HEIDENHAIN-Steuerungen ansteu- ern. Setzen Sie sich bitte mit HEIDENHAIN in Verbindung, um die Datenübertragungs-Software TNCremo oder TNCremoNT zu erwerben. System-Voraussetzungen für TNCremoNT: PC mit 486 Prozessor oder besser Betriebssystem Windows 95, Windows 98, Windows NT 4.0,...
  • Seite 485 Datenträger” auf Seite 82) und übertragen die gewünschten Dateien TNCremoNT beenden Wählen Sie den Menüpunkt <Datei>, <Beenden> Beachten Sie auch die kontextsensitive Hilfefunktion von TNCremoNT, in der alle Funktionen erklärt sind. Der Aufruf erfolgt über die Taste F1. HEIDENHAIN iTNC 530...

  • Seite 486: Ethernet-Schnittstelle

    12.5 Ethernet-Schnittstelle Einführung Die TNC ist standardmäßig mit einer Ethernet-Karte ausgerüstet, um die Steuerung als Client in Ihr Netzwerk einzubinden. Die TNC über- trägt Daten über die Ethernet-Karte gemäß der TCP/IP-Protokoll-Fami- lie (Transmission Control Protocol/Internet Protocol) und mit Hilfe des NFS (Network File System).
  • Seite 487 Windows PC verbinden Sie können ohne großen Aufwand und ohne Netzwerk-Kenntnisse die iTNC 530 direkt mit einem PC verbinden, der mit einer Ethernet-Karte ausgerüstet ist.Dazu müssen Sie lediglich einige Einstellungen auf der TNC und die dazu passenden Einstellungen auf dem PC durchführen.
  • Seite 488 Einstellungen auf einem PC mit Windows 2000 Voraussetzung: Die Netzwerkkarte muss auf dem PC bereits installiert und funktionsfähig sein. Wenn Sie den PC, mit dem Sie die iTNC verbinden wollen, bereits in ihr Firmennetz eingebunden haben, sollten Sie die PC-Netzwerk-Adresse beibehalten und die Netzwerk- Adresse der TNC anpassen.
  • Seite 489 Domainname der Steuerung (wird vorerst noch nicht ausgewertet) NAMESERVER Netzwerkadresse des Domainservers (wird vor- erst noch nicht ausgewertet) Die Angabe über das Protokoll entfällt bei der iTNC 530, es wird das Übertragungsprotokoll gemäß RFC 894 verwen- det. HEIDENHAIN iTNC 530...
  • Seite 490 Gerätespezifische Netzwerk-Einstellungen U U U U Drücken Sie den Softkey DEFINE MOUNT zur Eingabe der geräte- spezifischen Netzwerk-Einstellungen. Sie können beliebig viele Netzwerk-Einstellungen festlegen, jedoch nur maximal 7 gleichzei- tig verwalten Einstellung Bedeutung MOUNTDE- Anbindung über NFS: VICE Name des Verzeichnisses das angemeldet wer- den soll.
  • Seite 491 Gruppen-Identifikation ist für Endanwender und Maschinenhersteller gleich UID for mount Definition, mit welcher User-Identifikation der Anmeldevorgang ausgeführt wird. USER: Die Anmeldung erfolgt mit der USER- Identifikation ROOT: Die Anmeldung erfolgt mit der Identifika- tion des ROOT-Users, Wert = 0 HEIDENHAIN iTNC 530...
  • Seite 492 Netzwerk-Verbindung prüfen U U U U Softkey PING drücken U U U U Im Eingabefeld HOST die Internet-Adresse des Gerätes eingeben, zu dem Sie die Netzwerk-Verbindung prüfen wollen U U U U Mit Taste ENT bestätigen. Die TNC sendet Datenpakete so lange, bis Sie mit der Taste END den Prüfmonitor verlassen In der Zeile TRY zeigt die TNC die Anzahl der Datenpaket an, die an den zuvor definierten Empfänger abgeschickt wurden.

  • Seite 493: Pgm Mgt Konfigurieren

    Taste PGM MGT drücken U U U U MOD-Funktion wählen: Taste MOD drücken U U U U Einstellung PGM MGT wählen: Hellfeld mit Pfeiltasten auf Einstel- lung PGM MGT schieben, mit Taste ENT zwischen STANDARD und ERWEITERT umschalten HEIDENHAIN iTNC 530...

  • Seite 494: Einstellung Abhängige Dateien Ändern

    Einstellung abhängige Dateien ändern Abhängige Dateien haben zusätzlich zur Dateikennung .H die Endung .SEC.DEP (SECtion = engl. Gliederung, DEPendent = engl. abhängig) oder .T.DEP. Dateien mit der Endung .SEC.DEP erzeugt die TNC, wenn Sie mit der Gliederungsfunktion arbeiten. In der Datei stehen Informationen, die die TNC benötigt, um schneller von einem Gliederungspunkt auf den nächsten zu springen.

  • Seite 495: Maschinenspezifische Anwenderparameter

    Anwenderparameter Anwendung Um die Einstellung maschinenspezifischer Funktionen für den Anwen- der zu ermöglichen, kann Ihr Maschinenhersteller bis zu 16 Maschi- nen-Parameter als Anwender-Parameter definieren. Diese Funktion steht nicht bei allen TNC’s zur Verfügung. Beachten Sie Ihr Maschinenhandbuch. HEIDENHAIN iTNC 530...

  • Seite 496: Rohteil Im Arbeitsraum Darstellen

    12.8 Rohteil im Arbeitsraum darstellen Anwendung In der Betriebsart Programm-Test können Sie die Lage des Rohteils im Arbeitsraum der Maschine grafisch überprüfen und die Arbeitsraum- Überwachung in der Betriebsart Programm-Test aktivieren: Drücken Sie dazu den Softkey ROHTEIL IM ARB.-RAUM. Die TNC stellt einen Quader für den Arbeitsraum dar, dessen Maße im Fenster „Verfahrbereich“...
  • Seite 497 Rohteil bezogen auf den gesetzten Bezugspunkt anzeigen Gesamten Verfahrbereich bezogen auf das darge- stellte Rohteil anzeigen Maschinen-Nullpunkt im Arbeitsraum anzeigen Vom Maschinenhersteller festgelegte Position (z.B. Werkzeug- Wechselpunkt) im Arbeitsraum anzei- Werkstück-Nullpunkt im Arbeitsraum anzeigen Arbeitsraum-Überwachung beim Programm-Test einschalten (EIN)/ ausschalten (AUS) HEIDENHAIN iTNC 530...

  • Seite 498: Positions-Anzeige Wählen

    12.9 Positions-Anzeige wählen Anwendung Für den Manuellen Betrieb und die Programmlauf-Betriebsarten kön- nen Sie die Anzeige der Koordinaten beeinflussen: Das Bild rechts zeigt verschiedene Positionen des Werkzeugs Ausgangs-Position Ziel-Position des Werkzeugs Werkstück-Nullpunkt Maschinen-Nullpunkt Für die Positions-Anzeigen der TNC können Sie folgende Koordinaten wählen: Funktion Anzeige...

  • Seite 499: Maßsystem Wählen

    = inch. Anzeige mit 4 Stellen nach dem Komma Wenn Sie die Inch-Anzeige aktiv haben, zeigt die TNC auch den Vor- schub in inch/min an. In einem Inch-Programm müssen Sie den Vor- schub mit einem Faktor 10 größer eingeben. HEIDENHAIN iTNC 530...

  • Seite 500: Programmiersprache Für $Mdi Wählen

    12.11 Programmiersprache für $MDI wählen Anwendung Mit der MOD-Funktion Programm-Eingabe schalten Sie der Program- mierung der Datei $MDI um. $MDI.H im Klartext-Dialog programmieren: Programm-Eingabe: HEIDENHAIN $MDI.I gemäß DIN/ISO programmieren: Programm-Eingabe: ISO 12 MOD-Funktionen...

  • Seite 501: Achsauswahl Für L-Satz-Generierung

    Taste „Ist-Position übernehmen“. Die Auswahl der Achsen erfolgt wie bei Maschinen-Parametern bitorientiert: Achsauswahl %11111X, Y, Z, IV., V. Achse übernehmen Achsauswahl %01111X, Y, Z, IV. Achse übernehmen Achsauswahl %00111X, Y, Z Achse übernehmen Achsauswahl %00011X, Y Achse übernehmen Achsauswahl %00001X Achse übernehmen HEIDENHAIN iTNC 530...

  • Seite 502: Verfahrbereichs-Begrenzungen Eingeben, Nullpunkt-Anzeige

    12.13 Verfahrbereichs- Begrenzungen eingeben, Nullpunkt-Anzeige Anwendung Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich nutzbaren Verfahrweg für die Koordinatenachsen einschränken. Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern. Der maximale Verfahrbereich ist durch Software-Endschalter begrenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD- Funktion VERFAHRBEREICH eingeschränkt: Dazu geben Sie die Maxi- malwerte in positiver und negativer Richtung der Achsen bezogen auf den Maschinen-Nullpunkt ein.

  • Seite 503: Maximalen Verfahrbereich Ermitteln Und Eingeben

    Preset-Tabelle aktiviert worden sein. Sie können den Bezugspunkt im Bildschirm-Menü nicht verändern. Die angezeigten Werte sind abbhängig von Ihrer Maschi- nen-Konfiguration. Beachten Sie die Hinweise in Kapitel 2 (siehe „Erläuterung zu den in der Preset-Tabelle gespei- cherten Werten” auf Seite 55) HEIDENHAIN iTNC 530...
  • Seite 504 12.14 HILFE-Dateien anzeigen Anwendung Hilfe-Dateien sollen den Bediener in Situationen unterstützen, in denen festgelegte Handlungsweisen, z.B. das Freifahren der Maschine nach einer Stromunterbrechung, erforderlich sind. Auch Zusatz-Funktionen lassen sich in einer HILFE-Datei dokumentieren. Das Bild rechts zeigt die Anzeige einer HILFE-Datei. Die HILFE-Dateien sind nicht an jeder Maschine verfügbar.

  • Seite 505: Betriebszeiten Anzeigen

    Über den Softkey MASCHINEN ZEIT können Sie sich verschiedene Betriebszeiten anzeigen lassen: Betriebszeit Bedeutung Steuerung ein Betriebszeit der Steuerung seit der Inbe- triebnahme Maschine ein Betriebszeit der Maschine seit der Inbe- triebnahme Programmlauf Betriebszeit für den gesteuerten Betrieb seit der Inbetriebnahme HEIDENHAIN iTNC 530...

  • Seite 506: Teleservice Aufrufen/Beenden

    Datenübertragungs-Geschwindigkeit errei- chen lässt als über die serielle Schnittstelle RS-232-C. Mit der HEIDENHAIN TeleService-Software, kann Ihr Maschinen-Her- steller dann zu Diagnosezwecken über ein ISDN- Modem eine Verbin- dung zur TNC aufbauen. Folgende Funktionen stehen zur Verfügung: Online-Bildschirmübertragung...

  • Seite 507: Externer Zugriff

    Die Datei TNC.SYS muss im Root-Verzeichnis TNC:\ gespeichert sein. Wenn Sie nur einen Eintrag für das Passwort vergeben, wird das ganze Laufwerk TNC:\ geschützt. Verwenden Sie für die Datenübertragung die aktualisierten Versionen der HEIDENHAIN-Software TNCremo oder TNCremoNT. Einträge in TNC.SYS Bedeutung REMOTE.TNCPASSWORD= Passwort für LSV-2 Zugriff...

  • Seite 509: Tabellen Und Übersichten

    Tabellen und Übersichten...

  • Seite 510: Eingabemöglichkeiten Für Maschinen-Parameter

    13.1 Allgemeine Anwenderparameter Allgemeine Anwenderparameter sind Maschinen-Parameter, die das Verhalten der TNC beeinflussen. Typische Anwenderparameter sind z.B. die Dialogsprache das Schnittstellen-Verhalten Verfahrgeschwindigkeiten Bearbeitungsabläufe die Wirkung der Override Eingabemöglichkeiten für Maschinen-Parameter Maschinen-Parameter lassen sich beliebig programmieren als Dezimalzahlen Zahlenwert direkt eingeben Dual-/Binärzahlen Prozent-Zeichen „%“...
  • Seite 511 1 bis 3 000 [mm/min] Maximaler Verfahrweg zum Antastpunkt MP6130 0,001 bis 99 999,9999 [mm] Sicherheitsabstand zum Antastpunkt bei MP6140 automatischem Messen 0,001 bis 99 999,9999 [mm] Eilgang zum Antasten für schaltendes MP6150 Tastsystem 1 bis 300 000 [mm/min] HEIDENHAIN iTNC 530...
  • Seite 512 3D-Tastsysteme und Digitalisieren Tastsystem-Mittenversatz messen beim MP6160 Kalibrieren des schaltenden Tastsystems Keine 180°-Drehung des 3D-Tastsystems beim Kalibrieren: 0 M-Funktion für 180°-Drehung des Tastsystems beim Kalibrieren: 1 bis 999 M-Funktion um Infrarottaster vor jedem MP6161 Messvorgang zu orientieren Funktion inaktiv: 0 Orientierung direkt über die NC: -1 M-Funktion für Orientierung des Tastsystems: 1 bis 999 Orientierungswinkel für den Infrarottaster...
  • Seite 513 1,000 bis 120,000 [m/min] fang Notwendig für die Berechnung von Drehzahl und Antastvorschub Messung mit rotierendem Werkzeug: Maxi- MP6572 mal zulässige Drehzahl 0,000 bis 1 000,000 [U/min] Bei Eingabe 0 wird die Drehzahl auf 1000 U/min begrenzt HEIDENHAIN iTNC 530...
  • Seite 514 3D-Tastsysteme und Digitalisieren Koordinaten des TT-120-Stylus Mittel- MP6580.0 (Verfahrbereich 1) punkts bezogen auf den Maschinen-Null- X-Achse punkt MP6580.1 (Verfahrbereich 1) Y-Achse MP6580.2 (Verfahrbereich 1) Z-Achse MP6581.0 (Verfahrbereich 2) X-Achse MP6581.1 (Verfahrbereich 2) Y-Achse MP6581.2 (Verfahrbereich 2) Z-Achse MP6582.0 (Verfahrbereich 3) X-Achse MP6582.1 (Verfahrbereich 3) Y-Achse...
  • Seite 515 MP7224.0 Typen sperren Alle Datei-Typen über Softkey anwählbar: +0 Anwahl von HEIDENHAIN-Programme sperren (Softkey ZEIGE .H): +1 Anwahl von DIN/ISO-Programme sperren (Softkey ZEIGE .I): +2 Anwahl von Werkzeug-Tabellen sperren (Softkey ZEIGE .T): +4 Anwahl von Nullpunkt-Tabellen sperren (Softkey ZEIGE .D): +8 Anwahl von Paletten-Tabellen sperren (Softkey ZEIGE .P): +16...
  • Seite 516 TNC-Anzeigen, TNC-Editor Dialogsprache MP7230.0 bis MP7230.3 festlegen Englisch: 0 Deutsch: 1 Tschechisch: 2 Französisch: 3 Italienisch: 4 Spanisch: 5 Portugiesisch: 6 Schwedisch: 7 Dänisch: 8 Finnisch: 9 Niederländisch: 10 Polnisch: 11 Ungarisch: 12 reserviert: 13 Russisch: 14 Interne Uhrzeit der MP7235 TNC einstellen Weltzeit (Greenwich time): 0...
  • Seite 517 Maximaler Eintauchwinkel (Zyklus 22) – ANGLE.: 0 bis 32; Spaltenbreite: 7 Zeichen MP7266.24 Werkzeug-Typ –TYP: 0 bis 32; Spaltenbreite: 5 Zeichen MP7266.25 Werkzeug-Schneidstoff – TMAT: 0 bis 32; Spaltenbreite: 16 Zeichen MP7266.26 Schnittdaten-Tabelle – CDT: 0 bis 32; Spaltenbreite: 16 Zeichen HEIDENHAIN iTNC 530...
  • Seite 518 TNC-Anzeigen, TNC-Editor Werkzeug-Tabelle kon- MP7266.27 figurieren (nicht auf- PLC-Wert – PLC-VAL: 0 bis 32; Spaltenbreite: 11 Zeichen führen: 0); Spalten- MP7266.28 Nummer in der Werk- Taster-Mittenversatz Hauptachse – CAL-OFF1: 0 bis 32; Spaltenbreite: 11 Zeichen zeug-Tabelle MP7266.29 Taster-Mittenversatz Nebenachse – CALL-OFF2: 0 bis 32; Spaltenbreite: 11 Zeichen MP7266.30 Spindelwinkel beim Kalibrieren –...
  • Seite 519 Neue BLK FORM bei Zykl. 7 NULLPUNKT bezogen auf den alten Nullpunkt anzeigen: +0 Neue BLK FORM bei Zykl. 7 NULLPUNKT bezogen auf den neuen Nullpunkt anzeigen: +4 Cursorposition bei der Darstellung in drei Ebenen nicht anzeigen: +0 Cursorposition bei der Darstellung in drei Ebenen anzeigen: +8 HEIDENHAIN iTNC 530...
  • Seite 520 TNC-Anzeigen, TNC-Editor Grafische Simulation MP7315 ohne programmierte 0 bis 99 999,9999 [mm] Spindelachse: Werk- zeug-Radius Grafische Simulation MP7316 ohne programmierte 0 bis 99 999,9999 [mm] Spindelachse: Ein- dringtiefe Grafische Simulation MP7317.0 ohne programmierte 0 bis 88 (0: Funktion nicht aktiv) Spindelachse: M-Funk- tion für Start Grafische Simulation...
  • Seite 521 Fehlermeldung unterdrücken, wenn Tiefe positiv programmiert: +0 Fehlermeldung ausgeben, wenn Tiefe positiv programmiert: +4 M-Funktion für Spindel-Orientierung in den MP7442 Bearbeitungszyklen Funktion inaktiv: 0 Orientierung direkt über die NC: -1 M-Funktion für die Spindel-Orientierung: 1 bis 999 HEIDENHAIN iTNC 530...
  • Seite 522 Bearbeitung und Programmlauf Maximale Bahngeschwindigkeit bei Vor- MP7470 schub-Override 100% in den Programmlauf- 0 bis 99 999 [mm/min] Betriebsarten Vorschub für Ausgleichsbewegungen von MP7471 Drehachsen 0 bis 99 999 [mm/min] Kompatibilitäts-Maschinen-Parameter für MP7475 Nullpunkt-Tabellen Nullpunkt-Verschiebungen beziehen sich auf den Werkstück-Nullpunkt: 0 Bei Eingabe von 1 in älteren TNC-Steuerungen und in der Software 340 420-xx bezogen sich Nullpunkt-Verschiebungen auf den Maschinen-Nullpunkt.
  • Seite 523 Buchse Stift Buchse Farbe Buchse nicht belegen gelb gelb weiß weiß braun braun Signal GND schwarz schwarz violett violett grau grau weiß/grün weiß/grün nicht belegen grün grün Geh. Außenschirm Geh. Außenschirm Geh. Geh. Geh. Geh. Außenschirm Geh. HEIDENHAIN iTNC 530...
  • Seite 524 Fremdgeräte Die Stecker-Belegung am Fremdgerät kann erheblich von der Stecker- Belegung eines HEIDENHAIN-Gerätes abweichen. Sie ist vom Gerät und der Übertragungsart abhängig. Entnehmen Sie bitte die Steckerbelegung des Adapter-Blocks der untenstehenden Tabelle. Adapterblock 363 987-02 VB 366 964-xx Buchse Stift...
  • Seite 525 Die Steckerbelegungen von TNC-Logikeinheit (X28) und Adapter-Block sind identisch. VB 355 484-xx Adapterblock 363 987-01 Buchse Belegung Stift Farbe Buchse Stift Buchse gelb weiß braun Signal GND schwarz 5 violett grau weiß/ grün grün Geh. Außenschirm Geh. Aussen- Geh. Geh. Geh. schirm HEIDENHAIN iTNC 530...

  • Seite 526: Ethernet-Schnittstelle Rj45-Buchse

    Ethernet-Schnittstelle RJ45-Buchse Maximale Kabellänge:ungeschirmt: 100 m geschirmt: 400 m Signal Beschreibung Transmit Data TX– Transmit Data REC+ Receive Data frei frei REC– Receive Data frei frei 13 Tabellen und Übersichten...
  • Seite 527 4. NC-Achse plus Hilfsachse oder 8 weitere Achsen oder 7 weitere Achsen plus 2. Spindel Digitale Strom- und Drehzahl-Regelung Programm-Eingabe Im HEIDENHAIN-Klartext und nach DIN/ISO Positions-Angaben Soll-Positionen für Geraden und Kreise in rechtwinkligen Koordinaten oder Polarkoor- dinaten Maßangaben absolut oder inkremental Anzeige und Eingabe in mm oder inch Anzeige des Handrad-Wegs bei der Bearbeitung mit Handrad-Überlagerung...
  • Seite 528 Tangential anschließende Kreisbahn Ecken-Runden Anfahren und Verlassen der Über Gerade: tangential oder senkrecht Kontur Über Kreis Freie Konturprogrammierung Freie Konturprogrammierung FK im HEIDENHAIN-Klartext mit grafischer Unterstüt- zung für nicht NC-gerecht bemaßte Werkstücke Programmsprünge Unterprogramme Programmteil-Wiederholung Beliebiges Programm als Unterprogramm Bearbeitungs-Zyklen...
  • Seite 529 TFT-Farb-Flachbildschirm mit Softkeys 10,4 Zoll oder 15,1 Zoll Programm-Speicher Festplatte mit mindestens 2 GByte für NC-Programme Eingabefeinheit und Anzeige- bis 0,1 µm bei Linearachsen schritt bis 0,000 1° bei Winkelachsen Eingabebereich Maximum 99 999,999 mm (3.937 Zoll) bzw. 99 999,999° HEIDENHAIN iTNC 530...
  • Seite 530 V.24 / RS-232-C und V.11 / RS-422 max. 115 kBaud Erweiterte Datenschnittstelle mit LSV-2-Protokoll zum externenBedienen der TNC über die Datenschnittstelle mit HEIDENHAIN-Software TNCremo Ethernet-Schnittstelle 100 Base T ca. 2 bis 5 MBaud (abhängig vom Dateityp und der Netzauslastung)
  • Seite 531 Schwenkkopfstellung mit dem elektronischen Handrad während des Pro- grammlaufs; Position der Werkzeugspitze bleibt unverändert (TCPM = Tool Center Point Management) oWerkzeug senkrecht auf der Kontur halten oWerkzeug-Radiuskorrektur senkrecht zur Bewegungs- und Werkzeugrichtung oSpline-Interpolation oGerade in 5 Achsen (Export genehmigungspflichtig) Interpolation o0,5 ms Satzverarbeitungszeit HEIDENHAIN iTNC 530...
  • Seite 532 Eingabe-Formate und Einheiten von TNC-Funktionen Positionen, Koordinaten, Kreisradien, Fasen- -99 999.9999 bis +99 999.9999 längen (5,4: Vorkommastellen,Nachkommastellen) [mm] Werkzeug-Nummern 0 bis 32 767,9 (5,1) Werkzeug-Namen 16 Zeichen, bei TOOL CALL zwischen ““ geschrieben. Erlaubte Sonder- zeichen: #, $, %, &, - Delta-Werte für Werkzeug-Korrekturen -99,9999 bis +99,9999 (2,4) [mm] Spindeldrehzahlen...

  • Seite 533: Puffer-Batterie Wechseln

    Batterie-Typ:1 Lithium-Batterie, Typ CR 2450N (Renata) Id.-Nr. 315 878-01 1 Die Puffer-Batterie befindet sich an der Rückseite der MC 422 (siehe 1, Bild rechts oben) 2 Batterie wechseln; neue Batterie kann nur in der richtigen Lage eingesetzt werden HEIDENHAIN iTNC 530...
  • Seite 534 13.5 DIN/ISO-Adressbuchstaben G-Funktionen Satzweise Gruppe Funktion Hinweis wirksam Positioniervorgänge Geraden-Interpolation, kartesisch im Eilgang Seite 175 Geraden-Interpolation, kartesisch Seite 175 Kreis-Interpolation, kartesisch, im Uhrzeigersinnn (mit R) Seite 179 Kreis-Interpolation, kartesisch, im Gegen-Uhrzeigersinnn (mit R) Seite 179 Kreis-Interpolation, kartesisch, ohne Drehrichtungsangabe Seite 179 Kreis-Interpolation, kartesisch, tangentialer Konturanschluss Seite 182 Achsparalleler Positionier-Satz...
  • Seite 535 Seite 383 Nullpunkt-Verschiebung im Programm Seite 382 Maßfaktor Seite 391 Drehung des Koordinatensystems Seite 390 Bearbeitungsebene Seite 392 Sonder-Zyklen Verweilzeit Seite 399 Spindel-Orientierung Seite 401 Zyklus Programm-Aufruf, Zyklus-Aufruf über G79 Seite 400 Toleranzabweichung für schnelles Konturfräsen Seite 402 HEIDENHAIN iTNC 530...
  • Seite 536 Satzweise Gruppe Funktion Hinweis wirksam Zyklen zum erfassen Grunddrehung über zwei Punkte Siehe einer Werkstück-Schief- Grunddrehung über zwei Bohrungen Benutzer- lage Grunddrehung über zwei Zapfen Handbuch Schieflage über Drehachse kompensieren TS-Zyklen Grunddrehung direkt setzen Schieflage über C-Achse kompensieren Zyklen zum automati- Bezugspunkt in der Mitte einer Rechtecktasche Siehe schen Setzen eines...
  • Seite 537 Faktor für Vorschub-Reduzierung mit M103 Wegbedingung, Zyklusdefinition Polarkoordinaten-Winkel im Kettenmaß/Absolutmaß Drehwinkel mit G73 Grenzwinkel für M112 X-Koordinate des Kreismittelpunkts/Pols Y-Koordinate des Kreismittelpunkts/Pols Z-Koordinate des Kreismittelpunkts/Pols Setzen einer Label-Nummer mit G98 Sprung auf eine Label-Nummer Werkzeug-Länge mit G99 HEIDENHAIN iTNC 530...
  • Seite 538 Adressbuchstabe Funktion Anzahl der Sätze für Vorausrechnung mit M120 Zusatz-Funktionen Satznummer Zyklus-Parameter in Bearbeitungszyklen Parameter in Parameter-Definitionen Programm-Parameter/Zyklus-Parameter Polarkoordinaten-Radius Kreis-Radius mit G02/G03/G05 Rundungs-Radius mit G25/G26/G27 Fasen-Abschnitt mit G24 Werkzeug-Radius mit G99 Spindeldrehzahl Spindel-Orientierung mit G36 Werkzeug-Definition mit G99 Werkzeug-Aufruf Linearbewegung parallel zur X-Achse Linearbewegung parallel zur Y-Achse Linearbewegung parallel zur Z-Achse X-Achse...
  • Seite 539 Parameter-Definition Funktion Hinweis Winkel (Winkel aus c . sin a und c . cos a) Seite 428 Fehler-Nummer Seite 434 Print Seite 436 Übergabe von Werten an die PLC Seite 436 HEIDENHAIN iTNC 530...

  • Seite 541: Itnc 530 Mit Windows 2000 (Option)

    530 mit Windows 2000 (Option)

  • Seite 542: Einführung

    14.1 Einführung Allgemeines In diesem Kapitel sind die Besonderheiten der iTNC 530 mit Windows 2000 beschreiben. Alle Systemfunktionen von Windows 2000 sind in der Windows-Dokumentation nachzulesen. Die TNC-Steuerungen von HEIDENHAIN waren immer schon anwen- derfreundlich: einfache Programmierung im HEIDENHAIN-Klartext- Dialog, praxisgerechte Zyklen, eindeutige Funktionstasten, und anschauliche Grafikfunktionen machen sie zu den beliebten werkstatt- programmierbaren Steuerungen.

  • Seite 543: Technische Daten

    Technische Daten Technische Daten iTNC 530 mit Windows 2000 Ausführung Zwei-Prozessor-Steuerung mit Echtzeit-Betriebssystem HEROS zur Maschinensteuerung PC-Betriebssystem Windows 2000 als Benutzerschnittstelle Speicher RAM-Speicher: 64 MByte für Steuerungs-Anwendungen 128 MByte für Windows-Anwendungen Festplatte 2.63 GByte für TNC-Dateien 9 GByte für Windows-Daten, davon sind ca.

  • Seite 544: Windows-Anmeldung

    14.2 iTNC 530-Anwendung starten Windows-Anmeldung Nachdem Sie die Stromversorgung eingeschaltet haben, bootet die iTNC 530 automatisch. Wenn der Eingabedialog zur Windows-Anmel- dung erscheint, stehen zwei Möglichkeiten der Anmeldung zur Verfü- gung: Anmeldung als TNC-Bediener Anmeldung als lokaler Administrator Anmeldung als TNC-Bediener U U U U Im Eingabefeld User name den Benutzernamen „TNC“...

  • Seite 545: Anmeldung Als Lokaler Administrator

    Benutzernamen und das Passwort zu erfra- gen. Als lokaler Administrator dürfen Sie Software-Installationen und Netz- werk-Einstellungen vornehmen. HEIDENHAIN leistet keine Unterstützung bei der Installa- tion von Windows-Anwendungen und übernimmt keine Gewähr für die Funktion der von Ihnen installierten Anwendungen.

  • Seite 546: Grundsätzliches

    Verfügung, die in den folgenden Abschnitten beschrieben sind. Willkürliches Ausschalten der iTNC 530 kann zu Datenver- lust führen. Bevor Sie Windows beenden, sollten Sie die iTNC 530- Anwendung beenden. Abmelden eines Benutzers Sie können Sich jederzeit von Windows abmelden, ohne dass die iTNC-Software davon beeinträchtigt wird.
  • Seite 547 Meldung mit Schaltfläche Yes bestätigen: Die iTNC- Anwendung wird gestoppt U U U U Das iTNC-ControlPanel bleibt aktiv. Über die Schaltflä- che Restart iTNC könen Sie die iTNC 530 wieder neu starten Um Windows zu beenden wählen Sie U U U U die Schaltfläche Start...

  • Seite 548: Herunterfahren Von Windows

    Windows blendet nach einigen Sekunden eine eigene Warnung ein (siehe Bild rechts Mitte), die die TNC-War- nung überdeckt. Warnung niemals mit End Now bestäti- gen, ansonsten könnte Datenverlust entstehen oder die Maschine könnte beschädigt werden. 14 iTNC 530 mit Windows 2000 (Option)

  • Seite 549: Netzwerkeinstellungen

    Einstellungen sollten nur von einem Netzwerk-Spezia- listen vorgenommen werden. Einstellungen anpassen Im Auslieferungszustand enthält die iTNC 530 zwei Netzwerk-Verbin- dungen, die Local Area Connection und die iTNC Internal Connec- tion (siehe Bild rechts). Die Local Area Connection ist die Verbindung der iTNC an Ihr Netz- werk.

  • Seite 550: Zugriffssteuerung

    Echtzeitrechner der iTNC über die iTNC Internal Connection Netzwerkverbindung erhält. Sie dürfen weder den Zugriff für diese Gruppen einschrän- ken, noch andere Gruppen hinzufügen und in diesen Grup- pen bestimmte Zugriffe verbieten (Zugriffsbeschränkun- gen haben unter Windows Vorrang gegenüber Zugriffsberechtigungen). 14 iTNC 530 mit Windows 2000 (Option)

  • Seite 551: Besonderheiten In Der Datei-Verwaltung

    U U U U Datei-Verwaltung aufrufen: Taste PGM MGT drücken U U U U Hellfeld nach links ins Laufwerk-Fenster setzen U U U U Softkey-Leiste auf die zweite Ebene umschalten U U U U Laufwerk-Ansicht aktualisieren: Softkey AKT. BAUM drücken HEIDENHAIN iTNC 530...

  • Seite 552: Daten-Übertragung Zur Itnc

    Zugriff auf sogenannte UNC-Netzwerknamen (z.B. \\PC0815\DIR1) ist nicht möglich. TNC-spezifische Dateien Nachdem Sie die iTNC 530 in Ihr Netzwerk eingebunden haben, kön- nen Sie von der iTNC aus auf einen beliebigen Rechner zugreifen und Dateien übertragen. Sie dürfen bestimmte Datei-Typen jedoch nur durch eine Daten-Übertragung von der iTNC aus starten.
  • Seite 553 ... 99 Automatische Werkzeug- Externe Datenübertragung Vermessung ... 142 Darstellung in 3 Ebenen ... 456 iTNC 530 mit Windows 2000 ... 551 Automatischer Programmstart ... 473 Datei-Status ... 79, 88 Externer Zugriff ... 507 Datei-Verwaltung Abhängige Dateien ... 494 Bahnbewegungen Fase ...
  • Seite 554 Netzwerk-Anschluß ... 99 Verwaltung, Datei-Name Kontur verlassen ... 170 Netzwerk-Einstellungen ... 489 Programmteile kopieren ... 107 Kontur-Zug ... 349 iTNC 530 mit Windows 2000 ... 549 Programmteil-Wiederholung ... 408 Koordinaten-Umrechnung ... 381 Netzwerk-Verbindung prüfen ... 492 Programm-Test Kopieren von Programmteilen ... 107 Nullpunkt-Verschiebung ausführen ...
  • Seite 555 Teach In ... 104, 175 Punktemuster Satznummerierung ändern ... 108 Technische Daten ... 527 auf Kreis ... 327 Satzvorlauf ... 470 iTNC 530 mit Windows 2000 ... 543 auf Linien ... 329 Schlüssel-Zahlen ... 481 Teilefamilien ... 424 Übersicht ... 325 Schnittdaten-Berechnung ... 158 Teleservice ...
  • Seite 556 Werkstück-Material festlegen ... 159 Zubehör ... 43 Werkstück-Positionen Zusatzachsen ... 73 absolute ... 75 Zusatz-Funktionen inkrementale ... 75 eingeben ... 196 Werkzeug-Bewegungen für das Bahnverhalten ... 201 programmieren ... 103 für Drehachsen ... 212 Werkzeug-Daten für Koordinatenangaben ... 198 aufrufen ... 150 für Laser-Schneidmaschinen ...

  • Seite 557: Übersichtstabelle: Zusatz-Funktionen

    Übersichtstabelle: Zusatz-Funktionen Wirkung Wirkung am Satz - Anfang Ende Seite Programmlauf HALT/Spindel HALT/Kühlmittel AUS Seite 197 Wahlweiser Programmlauf HALT Seite 475 Programmlauf HALT/Spindel HALT/Kühlmittel AUS/ggf. Löschen der Status-Anzeige Seite 197 (abhängig von Maschinen-Parameter)/Rücksprung zu Satz 1 Spindel EIN im Uhrzeigersinn Seite 197 Spindel EIN gegen den Uhrzeigersinn Spindel HALT...
  • Seite 558 Wirkung Wirkung am Satz - Anfang Ende Seite M101 Automatischer Werkzeugwechsel mit Schwesterwerkzeug, bei abgelaufener Standzeit Seite 151 M102 rücksetzen M103 Vorschub beim Eintauchen reduzieren auf Faktor F (prozentualer Wert) Seite 204 M104 Zuletzt gesetzten Bezugspunkt wieder aktivieren Seite 200 M105 Bearbeitung mit zweitem kv-Faktor durchführen Seite 521...

  • Seite 559: Funktionsübersicht Din/Iso

    Funktionsübersicht DIN/ISO M-Funktionen M109 Konstante Bahngeschwindigkeit an der Werkzeug- iTNC 530 Schneide (Vorschub-Erhöhung und -Reduzierung) M110 Konstante Bahngeschwindigkeit an der Werkzeug- M-Funktionen Schneide (nur Vorschub--Reduzierung) Programmlauf HALT/Spindel HALT/Kühlmittel AUS M111 M109/M110 rücksetzen Wahlweiser Programmlauf HALT M114 Autom. Korrektur der Maschinengeometrie beim Programmlauf HALT/Spindel HALT/Kühlmittel AUS/...
  • Seite 560 G-Funktionen G-Funktionen Werkzeug-Bewegungen Zyklen zur Herstellung von Bohrungen und Gewinden Geraden-Interpolation, kartesisch, im Eilgang G262 Gewindefräsen Geraden-Interpolation, kartesisch G263 Senkgewindefräsen Kreis-Interpolation, kartesisch, imUhrzeigersinn G264 Bohrgewindefräsen Kreis-Interpolation, kartesisch, im Gegenuhrzeiger- G265 Helix-Bohrgewindefräsen sinn G267 Aussengewinde Fräsen Kreis-Interpolation, kartesisch, ohne Drehrichtungs- Zyklen zum Fräsen von Taschen, Zapfen und Nuten angabe Kreis-Interpolation, kartesisch, tangentialer Nutenfräsen...
  • Seite 561 G-Funktionen G-Funktionen Tastsystem-Zyklen zur Erfassung einer Schieflage Maßeinheit G400 Grunddrehung über zwei Punkte Maßeinheit inch (am Programm-Anfang festlegen) G401 Grunddrehung über zwei Bohrungen Maßeinheit Millimeter (am Programm-Anfang fest- G402 Grunddrehung über zwei Zapfen legen) G403 Grunddrehung über eine Drehachse kompensieren Sonstige G-Funktionen G404 Grunddrehung setzen...
  • Seite 562 Koordinaten-Umrechnungen Adressen Polarkoordinaten-Radius Koordinaten- Aktivieren Aufheben Kreis-Radius mit G02/G03/G05 Umrechnung Rundungs-Radius mit G25/G26/G27 Nullpunkt- G54 X+20 Y+30 G54 X0 Y0 Z0 Werkzeug-Radius mit G99 Verschiebung Z+10 Spindeldrehzahl Spiegeln G28 X Spindel-Orientierung mit G36 Drehung G73 H+45 G73 H+0 Werkzeug-Definition mit G99 Werkzeug-Aufruf Maßfaktor G72 F 0,8...

  • Seite 563: Tastsysteme Von Heidenhain

    3D-Tastsysteme von HEIDENHAIN helfen Ihnen, Nebenzeiten zu reduzieren: Zum Beispiel • Werkstücke ausrichten • Bezugspunkte setzen • Werkstücke vermessen • 3D-Formen digitalisieren mit den Werkstück-Tastsystemen TS 220 mit Kabel TS 640 mit Infrarot-Übertragung • Werkzeuge vermessen • Verschleiß überwachen •...
