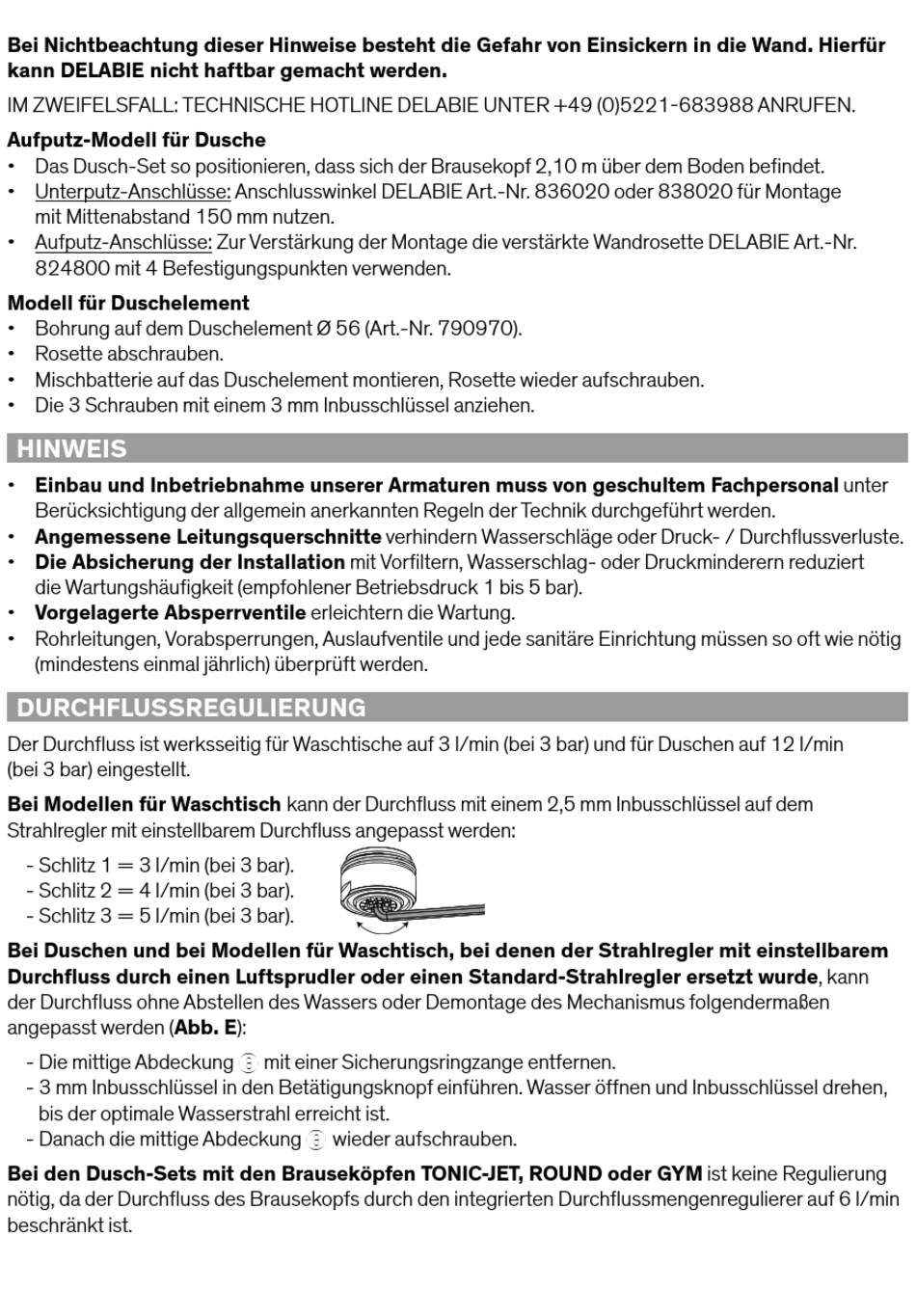

Durchflussregulierung - Delabie TEMPOMIX Bedienungsanleitung

Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür
kann DELABIE nicht haftbar gemacht werden.
IM ZWEIFELSFALL: TECHNISCHE HOTLINE DELABIE UNTER +49 (0)5221-683988 ANRUFEN.
Aufputz-Modell für Dusche
• Das Dusch-Set so positionieren, dass sich der Brausekopf 2,10 m über dem Boden befindet.
• Unterputz-Anschlüsse: Anschlusswinkel DELABIE Art.-Nr. 836020 oder 838020 für Montage
mit Mittenabstand 150 mm nutzen.
• Aufputz-Anschlüsse: Zur Verstärkung der Montage die verstärkte Wandrosette DELABIE Art.-Nr.
824800 mit 4 Befestigungspunkten verwenden.
Modell für Duschelement
• Bohrung auf dem Duschelement Ø 56 (Art.-Nr. 790970).
• Rosette abschrauben.
• Mischbatterie auf das Duschelement montieren, Rosette wieder aufschrauben.
• Die 3 Schrauben mit einem 3 mm Inbusschlüssel anziehen.
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert
die Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Vorabsperrungen, Auslaufventile und jede sanitäre Einrichtung müssen so oft wie nötig
(mindestens einmal jährlich) überprüft werden.

DURCHFLUSSREGULIERUNG

Der Durchfluss ist werksseitig für Waschtische auf 3 l/min (bei 3 bar) und für Duschen auf 12 l/min
(bei 3 bar) eingestellt.
Bei Modellen für Waschtisch kann der Durchfluss mit einem 2,5 mm Inbusschlüssel auf dem
Strahlregler mit einstellbarem Durchfluss angepasst werden:
- Schlitz 1 = 3 l/min (bei 3 bar).
- Schlitz 2 = 4 l/min (bei 3 bar).
- Schlitz 3 = 5 l/min (bei 3 bar).
Bei Duschen und bei Modellen für Waschtisch, bei denen der Strahlregler mit einstellbarem
Durchfluss durch einen Luftsprudler oder einen Standard-Strahlregler ersetzt wurde, kann
der Durchfluss ohne Abstellen des Wassers oder Demontage des Mechanismus folgendermaßen
angepasst werden (Abb. E):
- Die mittige Abdeckung h mit einer Sicherungsringzange entfernen.
- 3 mm Inbusschlüssel in den Betätigungsknopf einführen. Wasser öffnen und Inbusschlüssel drehen,
bis der optimale Wasserstrahl erreicht ist.
- Danach die mittige Abdeckung h wieder aufschrauben.
Bei den Dusch-Sets mit den Brauseköpfen TONIC-JET, ROUND oder GYM ist keine Regulierung
nötig, da der Durchfluss des Brausekopfs durch den integrierten Durchflussmengenregulierer auf 6 l/min
beschränkt ist.
