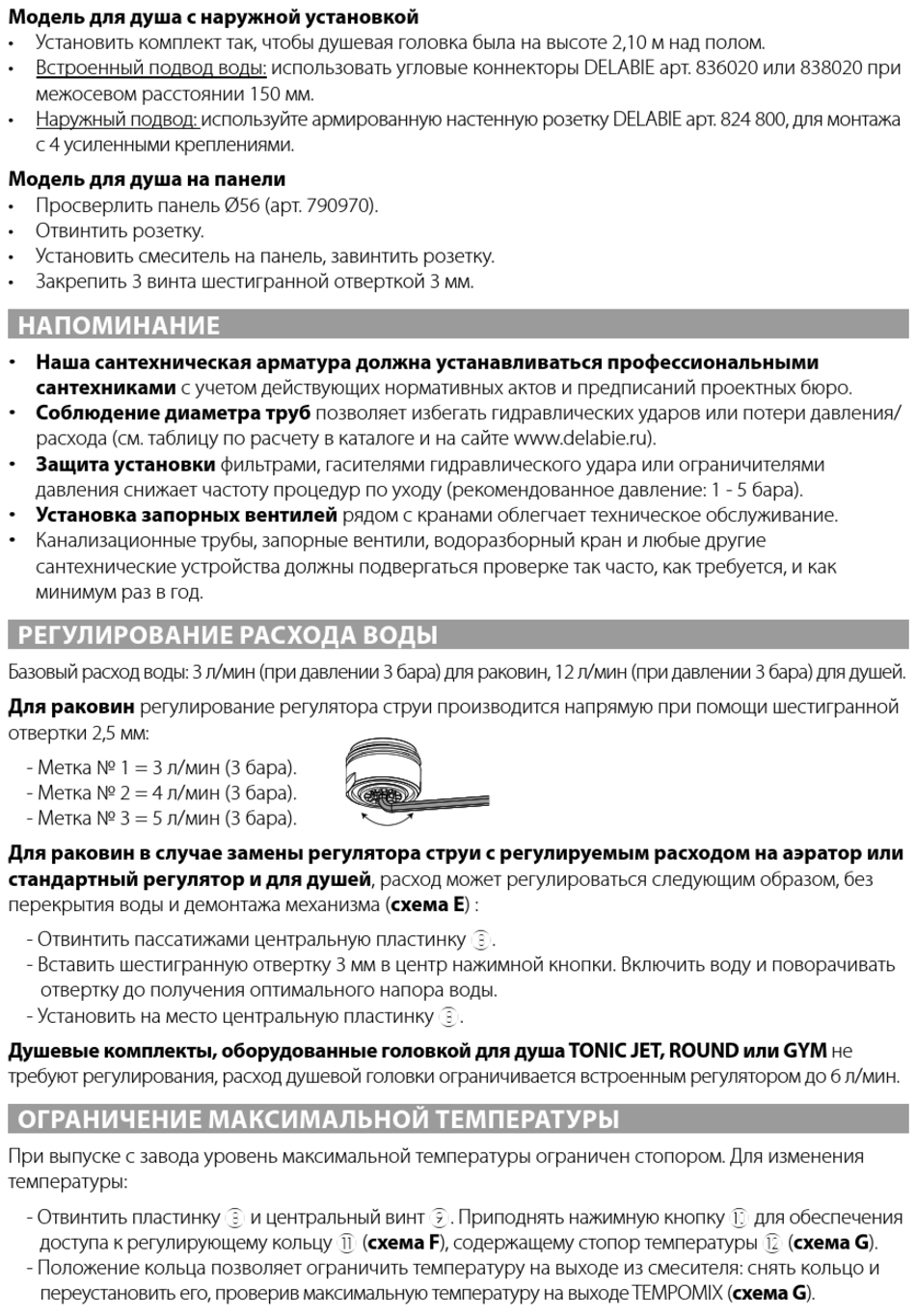

Delabie TEMPOMIX Bedienungsanleitung Seite 25

Модель для душа с наружной установкой
• Установить комплект так, чтобы душевая головка была на высоте 2,10 м над полом.
• Встроенный подвод воды: использовать угловые коннекторы DELABIE арт. 836020 или 838020 при
межосевом расстоянии 150 мм.
• Наружный подвод: используйте армированную настенную розетку DELABIE арт. 824 800, для монтажа
с 4 усиленными креплениями.
Модель для душа на панели
• Просверлить панель Ø56 (арт. 790970).
• Отвинтить розетку.
• Установить смеситель на панель, завинтить розетку.
• Закрепить 3 винта шестигранной отверткой 3 мм.
НАПОМИНАНИЕ
• Наша сантехническая арматура должна устанавливаться профессиональными
сантехниками с учетом действующих нормативных актов и предписаний проектных бюро.
• Соблюдение диаметра труб позволяет избегать гидравлических ударов или потери давления/
расхода (см. таблицу по расчету в каталоге и на сайте www.delabie.ru).
• Защита установки фильтрами, гасителями гидравлического удара или ограничителями
давления снижает частоту процедур по уходу (рекомендованное давление: 1 - 5 бара).
• Установка запорных вентилей рядом с кранами облегчает техническое обслуживание.
• Канализационные трубы, запорные вентили, водоразборный кран и любые другие
сантехнические устройства должны подвергаться проверке так часто, как требуется, и как
минимум раз в год.
РЕГУЛИРОВАНИЕ РАСХОДА ВОДЫ
Базовый расход воды: 3 л/мин (при давлении 3 бара) для раковин, 12 л/мин (при давлении 3 бара) для душей.
Для раковин регулирование регулятора струи производится напрямую при помощи шестигранной
отвертки 2,5 мм:
- Метка № 1 = 3 л/мин (3 бара).
- Метка № 2 = 4 л/мин (3 бара).
- Метка № 3 = 5 л/мин (3 бара).
Для раковин в случае замены регулятора струи с регулируемым расходом на аэратор или
стандартный регулятор и для душей, расход может регулироваться следующим образом, без
перекрытия воды и демонтажа механизма (схема E) :
- Отвинтить пассатижами центральную пластинку h.
- Вставить шестигранную отвертку 3 мм в центр нажимной кнопки. Включить воду и поворачивать
отвертку до получения оптимального напора воды.
- Установить на место центральную пластинку h.
Душевые комплекты, оборудованные головкой для душа TONIC JET, ROUND или GYM не
требуют регулирования, расход душевой головки ограничивается встроенным регулятором до 6 л/мин.
ОГРАНИЧЕНИЕ МАКСИМАЛЬНОЙ ТЕМПЕРАТУРЫ
При выпуске с завода уровень максимальной температуры ограничен стопором. Для изменения
температуры:
- Отвинтить пластинку h и центральный винт i. Приподнять нажимную кнопку j для обеспечения
доступа к регулирующему кольцу k (схема F), содержащему стопор температуры l (схема G).
- Положение кольца позволяет ограничить температуру на выходе из смесителя: снять кольцо и
переустановить его, проверив максимальную температуру на выходе TEMPOMIX (схема G).
