Das in einem Aluminiumgehäuse eingebaute berührungslose Einkanal-Messsystem des capaNCDT 61xx/IP
setzt sich zusammen aus:
- Controller
- Sensor
- Sensorkabel
- Versorgungs- und Signalkabel
Im Controller befindet sich die Signalaufbereitungselektronik mit Oszillator, Demodulator und integriertem
Vorverstärker

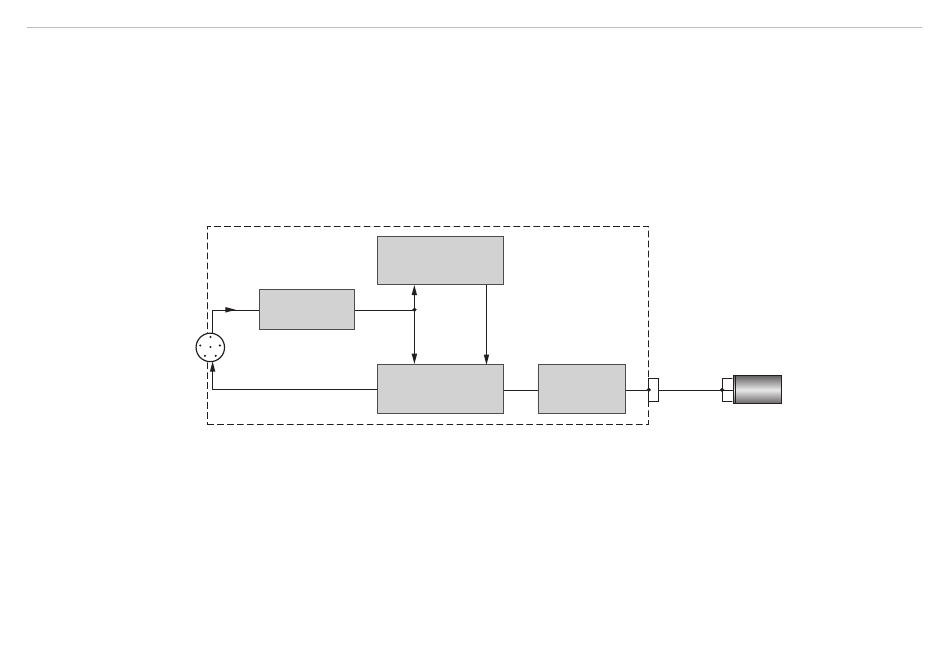

Abb. 2 Blockschaltbild capaNCDT 6110/IP
1) Controller 6120/IP: Enthält zusätzlich einen AD-Wandler zur Umsetzung auf eine RS485-Schnittstelle.
capaNCDT 61xx/IP
Aufbau
.
1
Oszillator
Spannungs-
aufbereitung
6 pol. Buchse
Signal
Demodulator
f
16 kHz
OSZ
Sensor-
kabel
Vorverstärker
Sensor
