Installation und Montage
4.5
Sorgen Sie für eine ausreichende Erdung des Messobjekts, indem Sie es zum Beispiel mit dem Sensor
oder der Versorgungsmasse verbinden.
4.6
Pin
1
2
3
4
5
6
Schirm
SCAC3/6/IP ist ein 3 m langes, fertig konfektioniertes Versorgungs- und Ausgangskabel.
1) Digitalschnittstelle nur mit Ausführung DT6120/IP/U oder DT6120/IP/I
2) Spannungs- oder Stromausgang.

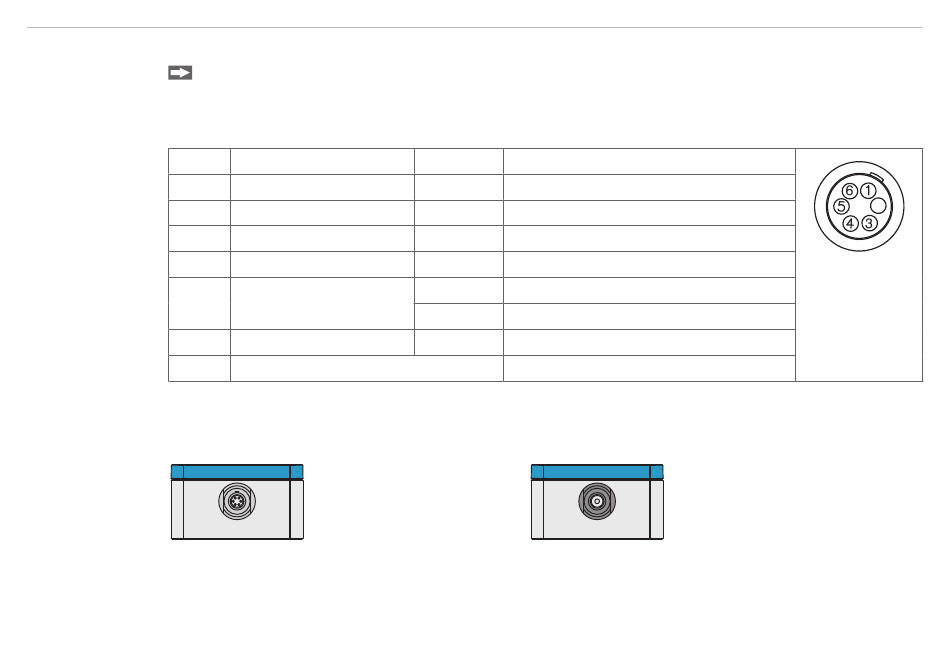

Abb. 20 Anschluss
Versorgungsspannung und Signalausgang
capaNCDT 61xx/IP
Masseverbindung, Erdung
Spannungsversorgung, Anzeige-/Ausgabegerät, Sensoranschluss
Adernfarbe SCAC3/6/IP
weiß
grau
rosa
grün
braun
blau
POWER/SIGNAL
Signal
Beschreibung
+24 V
+24 V Versorgung
GND
Versorgungsmasse
RS485_A
RS485 Schnittstelle
1
AGND
Analogmasse (für Signalausgang)
U-aus
Spannungsausgang (Last, min 10 kOhm)
I-Aus
Stromausgang (max. 500 Ohm Bürde)
2
RS485_B
RS485 Schnittstelle
1
Kabelschirm, Gehäuse
SENSOR
Abb. 21 Anschluss Sensorkabel
2
Ansicht: Lötseite,
6-pol. Buchse
Seite 28
