Funktionsprinzip, Technische Daten
2.2.3
Das capaNCDT 6110/6120/IP beinhaltet eine Spannungsaufbereitung, Oszillator, integrierten Vorverstärker,
Demodulator
Die Spannungsaufbereitung erzeugt aus der Versorgungsspannung alle benötigten internen Spannungen.
Der Oszillator versorgt den Sensor mit einer frequenz- und amplitudenstabilen Wechselspannung. Die Fre-
quenz beträgt 16 kHz. Der interne Vorverstärker erzeugt das abstandsabhängige Messsignal und verstärkt
es. Demodulator und Ausgangsstufe formen das Messsignal in ein standardisiertes Spannungs- oder Strom-
signal um
Die Ausgangsspannung kann bei abgestecktem Sensor beziehungsweise Messbereichsüberschreitung bis
zu maximal 13 VDC erreichen.
> Beschädigung nachgeschalteter Geräte

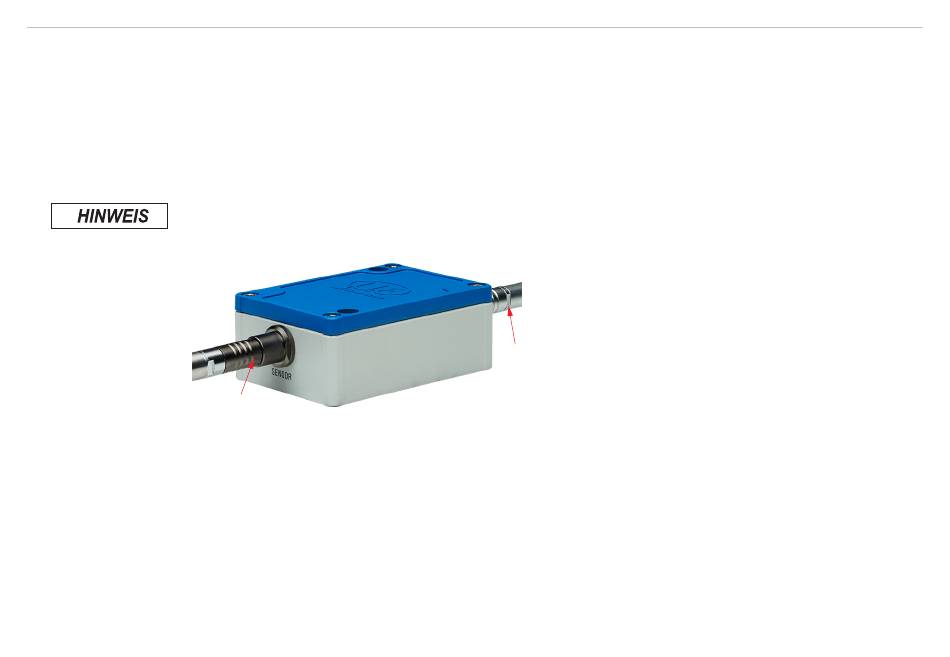

Abb. 6 Controller DT6110/6120/IP
2) Controller 6120/IP: Enthält zusätzlich einen AD-Wandler
3) Ein Analog-Digitalwandler setzt das Messsignal um und gibt es auf die RS485-Schnittstelle aus.
capaNCDT 61xx/IP
Controller
sowie eine Ausgangsstufe.
2
.
3
Sensor
Versorgung/
Ausgang
Seite 13
