Installation und Montage
CSE05/M8
ø6,0
ø5,7
M8x0,5

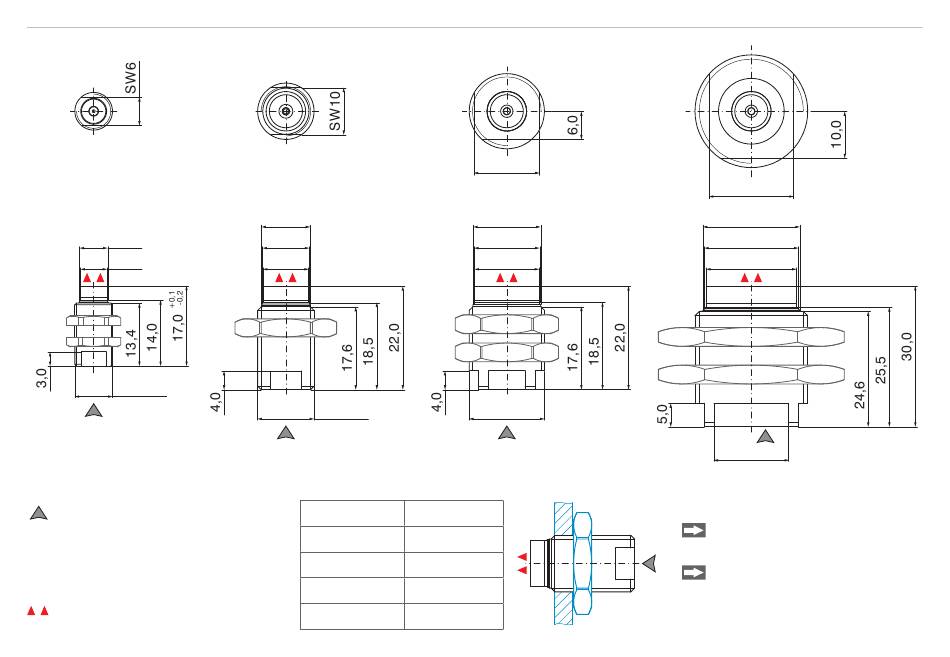

Abb. 10 Zylindrische Sensoren mit Gewinde und Buchse
Steckerseite
Maßzeichnungen weiterer Sensoren
sind auf Anfrage verfügbar.
Aktive Messfläche Sensor
capaNCDT 61xx/IP
CSE1,25/M12
ø10,4
ø10
ø9,7
M12x1
Sensor
CSE05/M8
CSE1,5/M12
CSE2/M16
CSE3/M24
CSE2/M16
SW14
ø14,4
ø14,0
ø13,7
M16x1
Drehmoment
2,5 Nm max.
10 Nm max.
20 Nm max.
70 Nm max.
CSE3/M24
SW18
ø20,6
ø20,0
ø19,2
M24x1,5
Ideale Montage:
Schrauben Sie den Sensor in
die Halterung.
Ziehen Sie die Montagemutter
fest. Überschreiten Sie nicht
die jeweiligen Drehmomente.
Seite 19
